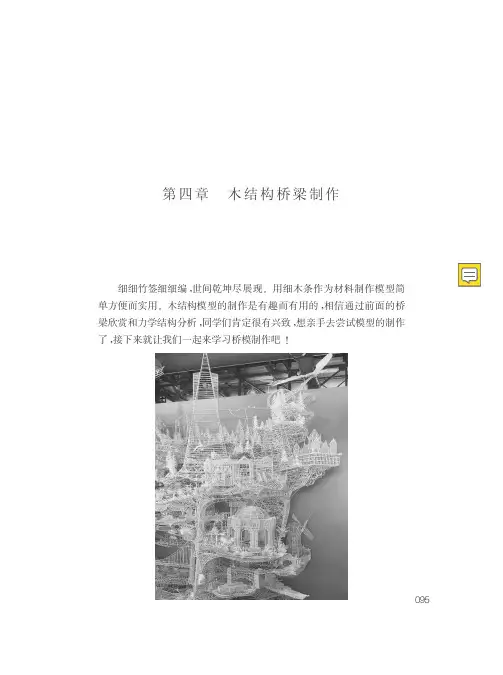

第四章 木结构桥梁制作细细竹签细细编，世间乾坤尽展现。
用细木条作为材料制作模型简单方便而实用。

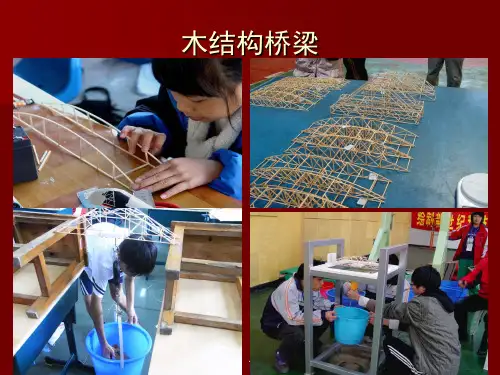

木结构模型的制作是有趣而有用的，相信通过前面的桥梁欣赏和力学结构分析，同学们肯定很有兴致，想亲手去尝试模型的制作了，接下来就让我们一起来学习桥模制作吧！５９０桥梁欣赏与模型制作第一节 材料与设计一、主要材料木条，规格２畅５ｍｍ×２畅５ｍｍ×５５０ｍｍ，１２根（由桥协提供）。
其他材料由自己准备，有直尺、美工刀、５０２胶水、夹子、坐标纸等（图４‐１）。
图４‐１ 主要材料二、图纸设计１．桥体的受力分析———绘制设计图纸的前提桥的立体效果图可视为四棱台（如图４‐２），桥的组成：正面，梯形ＤＣＧＨ，背面，梯形ＡＢＦＥ；顶部，四方形ＡＢＣＤ，底部，四边形ＥＦＧＨ；左侧面，长方形ＡＤＨＥ，右侧面，长方形ＢＣＧＦ。
桥身质量：不得超过２２ｇ。
承重台规格：８０ｍｍ×８０ｍｍ白色正方形，正中心处镂空。
测试间距：桌与桌之间４００ｍｍ。
根据正面横截面又称之为梯形桥。
比赛时采用悬空承重测试，白色放置台承受的压重力会沿着四棱台的四条棱ＡＥ、ＤＨ、ＢＦ、ＣＧ将重力分解为向外的力ｆ１、ｆ２、ｆ３、ｆ４和垂直向下的力ｆ５。
由此，可设计合理的图纸。
６９０第四章 木结构桥梁制作图４‐２ 桥的立体效果２．合理化设计原理———制作承重桥梁的前提（１）重力是否合理传导到桌子上？正因为悬空测量，顶部的压力往往会向下传递到梯形底部的四个顶点Ｅ、Ｆ、Ｇ、Ｈ，所以四个底角的顶点必须牢固。
常见的设计如图４‐３、图４‐４所示。
图４‐３ 三条平行线正面底角 图４‐４ 斜三角形汇聚一点底角分析：图４‐３中梯形的底角采用正面三条平衡线，与梯形下底交叉为Ｈ１、Ｈ２、Ｈ３彼此独立分开存在，并没有汇聚一点Ｈ，能平行传递，但缺少三角形稳定性。
图４‐４中梯形的底角采用斜三角形，Ｈ１、Ｈ２、Ｈ３慢慢向底角的顶点Ｈ集中，最后交汇在顶点Ｈ处，这样设计具有三角形稳定性特点。
