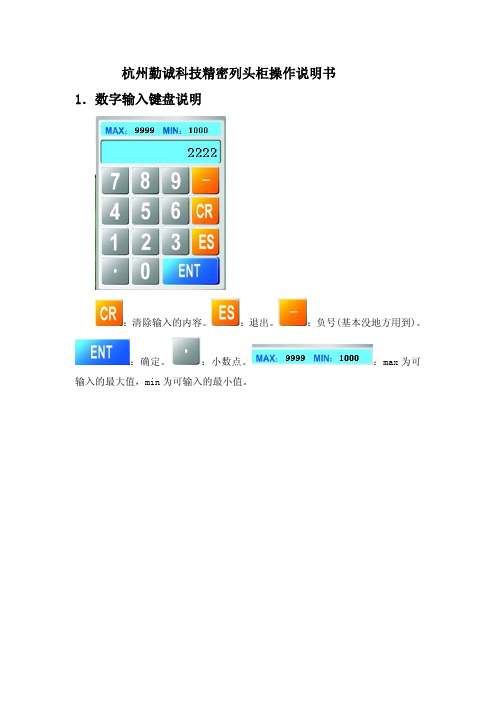

交流列头柜使用说明书

电源列头柜-配置说明————————————————————————————————作者：————————————————————————————————日期：5.1 交、直流列头柜1每套额定容量：380V/250A，50HZ 5%；DC240V/800A，204～285V；每套输入分路：一路为NSX250N R250 3P×1路；另一路直流容断器开关800A*2/2P（要求用NT3规格的底座，直流熔断器的底坐、熔芯要求采用西门子或者上海陶瓷）输出分路配置：交流分路iC65N C63A/1P×21路；直流分路iC65L-DC C63/2P×21路绝缘监察（高压直流电源列柜）：高压直流电源列柜（240V）需具备绝缘监测功能，检测输出支路对地绝缘。

装置具备与监控单元通信功能。

当系统发生接地故障或绝缘水平下降到设定值时，应满足以下要求：（1）绝缘监察装置应能显示接地极性；（2）绝缘监察装置应能发出告警；（3）装置本身出现异常时不得影响直流回路正常输出带载。

★仪表功能要求如下：基本要求电源列柜应配置监测与告警装置，该装置应具备RS485通讯接口，实现远程监控。

电源列柜告警系统可向上级监控中心发送告警数据，同时发出声光告警。

监测与告警装置应具有国家权威部门（国家继电保护及自动化设备质量监督检验中心）的测试报告（含主要监测功能的测试精度），电磁兼容性指标应符合国家或国际相关标准（IEC61000；GB/T 13729-2002；GB/T 17626），并提供内容完整，页码齐全的证书及测试报告。

电磁兼容性测试报告含高频干扰检验，静电放电干扰检验，辐射电磁场干扰检验、电快速瞬变脉冲群抗扰度检验、浪涌干扰检验、工频磁场抗扰度检验、阻尼振荡磁场抗扰度检验，电源电压突降和中断检验及传导发射限值检验等。

接口的具体监控内容至少应包括总输入电流、总输入电压、总输入电量计量、各分路电流、输入电源故障、分路开关状态（要求通过无源干接点检测）、各分路电量计量以及电能质量情况。

DYF-1智能交流配电柜监控计费系统概述：本系统以HMI为核心，通过RS485总线的模块化结构，对末端配电柜：包括的列头柜、精密配电柜、电源分配柜、UPS输出柜等的动力微环境进行有效管控。

本系统也可以作为单独的监控系统，运用于数据中心传统配电柜的技术改造。

主要功能：1.测量配电柜总进线的全部电参数，包括三相电流电压、有功无功、频率、功率因数、电度、谐波含量等，总进线开关状态，对总进线开关的遥控或越限控制。

2.测量每路输出支路的电流、支路用电量和开关状态。

3.强大的现场显示和报警功能。

通过HMI可对所有所测电参数进行现场显示，并可以设置任意的越限阀值，进行现场声光告警。

主要特点：1.模块化设计，可以按照现场的要求，随意增减功能和系统规模。

2.系统硬软件配合完美，硬件精简，施工方便。

3.支路开关量的检测为有源输入，达到支路普通微型断路器的开关状态的简便采集。

主要卖点：1.目前计算机机房设备中不论服务器等主设备还是油机、UPS、精密空调等能源设备都已实现智能化，其监控系统可谓面面俱到，但作为直接给机房心脏——服务器提供动力的末端配电设备，却大多没有做必要的监控，本系统恰好以出色的性价比，填补了这个机房动环监控系统所未能达到的空白。

2.数据中心作为一个高能耗的用电场所，节能已提上了议事日程，本系统在以最简单有效的方式，计算每个用电负载的用电量，为数据中心的节能提供有效的依据，特别是服务器出租行业，更是非常实用。

1、监控系统设备选型根据末端配电的实际运行特点，本监控系统对配电柜的总进线的全部电气量进行监测，并对每路支路的电流和开关状态进行监测，并以总线方式与触摸屏及上位机进行通信，达到对配电柜及其主要负载服务器及其他设备运行状况的有效管理。

1.1总进线的全电量监测A.采用本公司的DYF2010或DYF2202全电量测量模块，测量三相电流电压，有功无功，频率，功率因数，电度等；外形尺寸：110*75*72，安装方式：DIN导轨或M4螺钉固定。

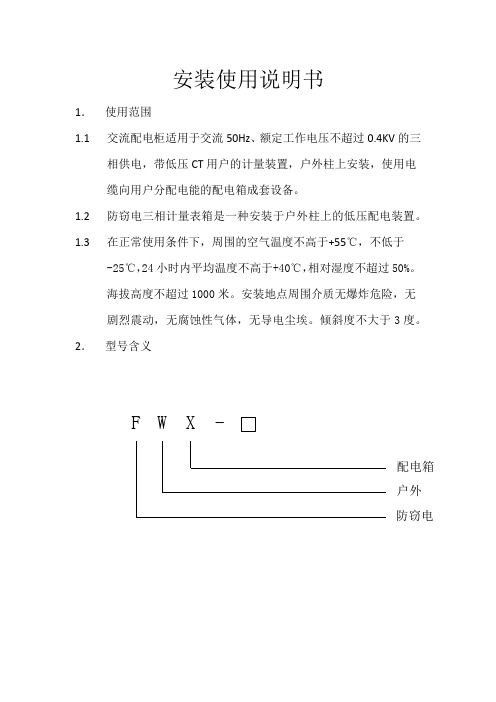

安装使用说明书1．使用范围1.1交流配电柜适用于交流50Hz、额定工作电压不超过0.4KV的三相供电，带低压CT用户的计量装置，户外柱上安装，使用电缆向用户分配电能的配电箱成套设备。

1.2防窃电三相计量表箱是一种安装于户外柱上的低压配电装置。

1.3在正常使用条件下，周围的空气温度不高于+55℃，不低于-25℃，24小时内平均温度不高于+40℃，相对湿度不超过50%。

海拔高度不超过1000米。

安装地点周围介质无爆炸危险，无剧烈震动，无腐蚀性气体，无导电尘埃。

倾斜度不大于3度。

2．型号含义F W X-配电箱户外防窃电3．技术参数3．1 额定电压U/UN=380/220V3．2 额定频率50Hz3．3 额定电流In≤630A(630A、500A、400A、315A、225A) 3．4 额定输出电流In≤400A(400A、225A、200A、160A、100A) 3．5 额定绝缘水平绝缘电压660V3．6 工频耐压主回路2500V/1min, 辅助回路500V/min 3．7 防护等级IP333．8 箱体由2.0mm优质冷轧钢板制成，整体喷塑。

3．9 箱门的前面上部装有观察电度表和互感器的防撞击视窗，视窗采用聚碳酸酯的材料，内部安装钢丝网。

3．10 箱内电度表经电器梁固定安装在箱体内，与表用接线盒连接。

箱体内有安装仰角式电流互感器位置。

箱内备有接地螺丝，具有单独接地导线。

箱内电能表与互感器间有隔离挡板。

表箱的进出线孔应加装密封圈。

3．11 绝缘水平符合GB/T 16934—1997 7.3.7和7.3.8的规定。

3．12 电器设备和导电体的温升符合GB/T 16934—1997。

4. Ⅰ号防盗箱安装示意图支架安装孔图Ⅱ号防盗箱安装示意图支架安装孔图Ⅲ号防盗箱安装示意图支架安装孔图5.材料明细5. 1 计量箱箱体5. 2 箱体支架（柱上安装）5. 3 表用接线盒一只5. 4 接地线一组:包括6mm2BV线3米，PVC管3米，长2.5米￠16铁钎子，线鼻子。

GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号含义 (1)4 技术参数 (1)5 结构功能 (1)6 安装、检查与试验 (4)7 常见问题及故障处理 (5)8 日常巡视与维护 (7)1 产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz，额定工作电压400V，额定工作电流3150A的配电系统动力，照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便, 系列性、实用性强, 结构新颖、防护等级高等特点。

2 环境条件2.1 周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.2 相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.3 水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；2.4 设备安装时与垂直面的倾斜度不超过5度；2.5 地震烈度不超过8度；2.6 无经常性的剧烈振动；2.7 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.8 当使用环境特殊或有其它要求时需与制造厂协商。

3 型号含义主电路方案代号设计序号（1：分断能力15kA ；2：30kA ；3：50kA ）电力用柜电气元件固定安装、接线 配电柜4 技术参数5 结构功能5.1 GGD 柜主要采用国外先进的或国内已能批量生产的较先进的电器元件，如CW1、HSW1、DW15、CM1、HSM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。

深圳市新天机电技术有限公司 文件版本：20090320交流列头智能控制柜交流列头智能控制柜使 用 手 册深圳市新天机电技术有限公司深圳市新天机电技术有限公司 文件版本：20090320目 录一、概要 ................................................ 3 二、使用说明 ............................................ 4 三、主要电器元件说明 .................................... 6 四、产品检验报告 ........................................ 8 五、产品合格证 ......................................... 10 六、配电模块结构规划图 ................................. 11 七、一次线路原理图 ..................................... 12 八、柜体外形图（800D） .................................. 13 九、柜体外形图（1000D） ................................. 14 十、地脚安装图（800D） .................................. 15 十一、地脚安装图（1000D） .............................. 16 十二、电气原理图 .. (17)深圳市新天机电技术有限公司 文件版本：20090320一、概要新天机电是一家专业从事机房配套设备开发与制造的公司，主要产品包括：19英寸网络机柜、专业级的服务器机柜、交流列头智能控制柜等。

自主创新的整体轻合金机架（SAR ）结构是新天机柜的基本特征，产品注册商标XT-Rack™。

GGD柜使用说明书一、适用范围GGD交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50HZ，额定工作电压为400,额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

该产品分断能力高，额定短时耐受电流达50KA。

线路方案灵活，实用性强，结构新颖等特点。

该产品是我国组装式、固定面板式配电柜的替代产品之一。

结构特点：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，柜的零部件按模块原理设计，冲有20模的安装孔，其通用系统数高，通过连接组成各种满足需求的框架结构和单元。

柜体上下两端有不同数量的散热槽孔，使柜内热量自下而上形成一个自然风道，以达到散热的目的。

柜门用转轴式活动铰链与构架相连.安装，拆卸方便。

门的边处均有一根山型橡胶条，关门时与构架之间的嵌条有一定的压缩行程，能防止门框体直接碰撞，也提高了门的防护等级。

装有电器的仪表门用多胶软铜线与构架相连，柜内的安装件与架间用滚花螺钉连接，整柜构成完整的接地保护电路。

主母线置于柜体顶部中后方，采用ZMJ母线夹固定，ZMJ为积木式组合结构，用高阻燃材料热注成型，机械强度及绝缘强度高。

柜体的顶板在需要时可拆除，便于现场主母线的装配和调整，柜顶四角装有吊环，用于起吊和装运。

保护接地措施：柜体底部装配有PEN铜排,与主接地点连接。

金属结构件通过镀层面搭接、采用滚花螺钉等与PEN线连接。

该型低压柜的门与柜体均有多点接地装置。

防腐措施：采用喷涂、电镀。

所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理。

所有铜排搭接面都经过搪锡处理。

所装配的螺丝都经过镀锌处理。

本产品符合：GB7251《低压成套设备和开关设备》标准。

二、型号及含义三、使用条件3.1周围空气温度不高于+40°C，不低于+5°C。

并且24h内其平均温度不高于+35°C；3.2户内安装使用，海拔高度不超过2000m；3.3空气清洁，相对湿度在最高温度+40°C时不超过50%，在较低温度时，允许有较高的相对湿度，例如+20°C时为90%，但应考虑到由于温度变化而可能偶然产生适度的凝露；3.4安装倾斜度不超过5%；3.5设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

交流电源分配柜告警系统（V2.0版）使用说明书前言本说明书是公司提供的100路交流电源柜智能告警监测系统的使用说明书，为指导用户使用和维护本公司开发的相关设备而编写。

该设备功能齐全、简单易学、使用方便。

本手册以顺序的流程、丰富的图形介绍了电源柜智能告警监测系统各种功能，阐明如何使用电源柜智能告警监测系统产品。

本系列说明书在编制时采用自上而下的方式，即由总述到各部具体展开，将一套说明书分成相对连贯的若干章节，这样用户可根据具体需要选择阅读。

本说明书解释权归本公司独家享有。

目录1. 慨述2. 技术条件和相关接口3. 整机安装4. 保用期限一．概述本公司研制的100路交流电源柜告警监测系统，是采用主备(AB支路)方式，当配电为单系统时，告警单元仅安装一块检测板。

检测信号通过光电耦合器进行有效隔离，它包括了头柜告警，尾柜告警，机架告警，还包含100路支路告警，同时给出告警灯，声音告警。

系统具备告警集中上传的网管接口，以及机架互联的网管级联接口，可以实现远程集中管理（在无指定情况下，出厂不予配置）。

板上功能如图所示：二．技术条件和相关接口1、使用条件⑴环境温度：+5~+40℃⑵相对湿度：不大于85%（30℃时）⑶大气压力：70~106Kpa2、告警性能⑴告警种类分为紧急告警和非紧急告警两种；⑵两种告警信号互不闭塞，两种告警都可以切除。

⑶支路告警：支路空开跳闸，相应支路告警。

3、绝缘与耐压⑴绝缘：配电系统对机壳绝缘电阻不小于40兆欧。

⑵耐压：各配电系统间耐压2KV （50HZ ）/1min 无闪烁、无击穿现象。

4．工作原理⑴ 告警盘是头柜告警系统的核心部件。

系统正常工作时，交流220V 电压引入告警输入端，光电耦合器导通，输出低电平封锁告警；当输出支路跳闸时，告警输入端无电压，光电耦合器不导通，输出高电平，告警板使机架发出声、光告警显示。

⑵ 告警盘有一个按键开关。

按键开关为切铃键（MUTE ），当有声音告警时，按动该开关可以关闭告警声。

DPZ型直流配电设备产品说明书（DPZ-48/630）中通服节能技术服务有限公司目录1 概述 (1)2 设备介绍 (1)2.1 工作环境 (1)2.2 电气及技术要求 (1)2.3 规格及型号 (2)3 结构形式 (2)4 电路组成及功能 (2)4.1 配电系统 (2)4.2 信号及告警系统 (2)5 设备的安装 (3)5.1 机架的安装 (3)5.2 线缆的连接 (4)5.2.1 直流总工作地的接入 (4)5.2.2 直流－48V电缆线的接入 (4)5.2.3 分路工作地输出线的连接 (4)5.2.4 分路－48V输出线的连接 (4)7 设备的使用、维护及故障处理 (5)7.1 安全使用及维护 (5)7.2 故障处理 (5)8 包装、运输和贮存 (5)1 概述我公司的DPZ型直流配电设备，广泛的应用于电信、移动、联通、网通等通信机房，与进口、国产通信机列、光端机列等配套使用，具有直流电源分配、工作地线汇接、保护地复接、熔断器熔断告警、干接点输出等功能，并可对工作电压、总电流测量并显示。

本产品选用优质熔断器作为电源保护器件，可靠性高，安全性好，规格齐全，能满足用户的各种要求。

本产品具有如下特点：•选用优质的熔断器作输入、输出分路保护，可靠性高，安全性好；•选用高导电率铜排作为导电器件，电源端直流压降小；•可以根据需要设置工作地线及分路输出接线端子，方便设备的安装和使用；•各熔断器熔断告警信号经干接点输出，提高了维护人员排除告警的效率；•外表美观，紧固件、连接件等处均采用优质不锈钢材料。

2 设备介绍2.1 工作环境环境温度：空气温度-15℃~+50℃；空气湿度：≤95%；相对湿度：≤90%（20℃±2℃时）；抗震强度：八级。

海拔高度不超过3000m。

没有震动和颠簸，且垂直倾斜不超过5%。

无导电、爆炸尘埃、无腐蚀金属和破坏绝缘的气体或蒸汽。

2.2 电气及技术要求额定工作电压：-48V；额定电流：根据输入、输出分路容量确定。
