列头柜介绍

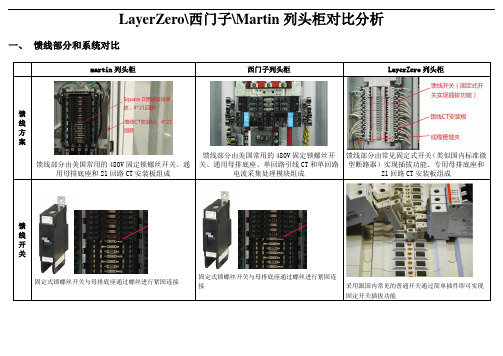

LayerZero\西门子\Martin 列头柜对比分析一、 馈线部分和系统对比martin 列头柜西门子列头柜LayerZero 列头柜馈线方案馈线部分由美国常用的480V 固定锁螺丝开关、通用母排底座和21回路CT 安装板组成馈线部分由美国常用的480V 固定锁螺丝开关、通用母排底座、单回路引线CT 和单回路电流采集处理模块组成馈线部分由常见固定式开关（类似国内标准微型断路器）实现插拔功能、专用母排底座和21回路CT 安装板组成馈线开关固定式锁螺丝开关与母排底座通过螺丝进行紧固连接固定式锁螺丝开关与母排底座通过螺丝进行紧固连接采用跟国内常见的普通开关通过简单插件即可实现固定开关插拔功能智能检测每路馈线只通过21位CT安装板测量各回路的电流，然后通过排线将信号接到总监控，二次线电路化，不测量单回路电压。

每路馈线通过独立引线式的CT将电流信号引至独立的电流采集单元进行处理，二次线接线麻烦，不测量单回路电压每个馈线回路设置一直独立的CT进行电流检测，然后通过转接板将电流信号引至集中监控单元进行处理，二次线可以很好的处理，不测单回路电压。

智能部分PCB安装CT做法单回路智能采集模块集中监控单元列头柜整体方案进线开关采用后接线开关，馈线开关采用Square D的母线系统，实现馈线开关的固定（或者插拔），整个系统智能部分采用集中监控单元进行监控，进线CT直接引线至集中监控单元，馈线部分设置4排CT安装PCB板，每路馈线的CT通过安装PCB 板转接，然后通过排线引至集中监控单元。

馈线只检测每路的电流，不测量电压，电流检测部分不能独立维护，此种CT安装的PCB板的做法可以通过简单和低成本的设计解决智能化带来的二次线复杂问题。

进线开关和馈线开关通过通用底座实现馈线开关的固定（或插拔），整个系统设置一块进线监控单元，直接检测进线开关的电流电压，馈线部分则通过引线CT将电流信号引至每个回路设置的独立测量模块进行处理后，然后通过通信引至集中监控单元，馈线只测电流信号，不测电压信号。

列头柜介绍列头柜是一列机柜设备最顶端的一个机柜,通常在最前端的叫列头柜,最末端的叫列尾柜,主要功能是对这一列机柜的交流或者直流负载提供电源,起到配电,监控,测量、保护、告警等功能;列头柜类似于柜式的配电箱,里边集中了很多断路器;机房配电回路一般是双路市电接入,首先进市电配电箱,一部分给UPS,一部分给空调和照明、普通插座,UPS下端再进UPS配电柜,分配到各个列头柜,经列头柜后接入各机柜PDU再到负载;采用列头柜的机房配电模式传统的机房配电模式在大型机房里列头柜是必要的也是必须的,一是由于UPS配电柜的输出分路有限,而列头柜可以按设备的电力需求进行优化配置,解决电源柜分路不足的问题;二是方便电路的检修,单一分支电路出现故障不必总配电柜断电检修,只需要断开该路电源检修,大大提高机房整体电路的容错性;列头柜内部模块化的配电单元列头柜的行业标准为传输设备用电源分配列柜YD/T 939-2005;目前精密列头柜内部关键元器件一般使用施耐德、ABB、西门子的产品;列头柜电源进线一般选用双电源进线,当一路电源系统故障断电时,另一路电源自动投入以保证供电连续性;为实现短路、过载保护,在双电源前使用塑壳断路器,提供短路、过载保护,还具备隔离功能,方便检修;箱内一般需设置电气火灾监控系统,电气火灾探测器和监控单元;由于机房设备对雷击非常敏感,所以一般要选配浪涌保护器;列头柜的主要出线回路可以选择塑壳断路器,如果有需要,可以加装漏电模块;机房设备的供电连续性非常重要,列头柜进线处配置有电力参数测量仪,能实时监视电气参数水平,及时发送故障报警信号,提前发现潜在的故障隐患,同时监视用电能耗水平;柜内可按需选配配电模块,模块化结构便于拆装、维护,模块允许用户快速、灵活的增加和删减回路,满足机房用电量的扩容需求;列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计,可监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等,可监控的输出支路电气参数有：额定电流,实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等;这些监测信息能让用户掌握各设备的运行情况,及时调整负载分布,清楚了解每一个机柜的耗电量,对能效管理、降低能耗提供可靠依据;列头柜与普通配电柜的比较：中央政府采购网上做列头柜的公司的有：艾默生、APC、XT-Rack新天机电、Ritta威图、ablerex爱普瑞斯;。

什么是机房列头柜？列头柜为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。

通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。

列头柜类似于柜式的配电箱，里边集中了很多断路器。

机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。

1列头柜的功能特点：（1）列头柜是机房专用的设备，也是机房核心设备，列头柜是以HMI为核心，通过以太网和RS485总线的模块化结构，对列头柜的动力微环境进行有效管控，可以实现远程监控和异地监控功能，通过IP地址可以在全国各地随时监控设备的运行情况。

（2）列头柜能时时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为15A，则负载超过15A就告警，可预先发现故障或人为操作隐患，避免过载时，断路器切断电源，造成整个机柜设备断电。

2（3）另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。

（4）相对于其它同类产品列头柜的优势还体现在于一体化设计，它集市电输入柜、市电输出柜、UPS输入柜和UPS输出柜UPS旁路柜于一体，大大的减少了系统整体的复杂性，节约了投资，在原厂完成组装调试，通过严格的系统测试，确保整个配电系统安全可靠。

这也使得非电气工程师在使用和维护时，能够容易的操作配电系统。

整个系统采用模块化结构设计，可以根据客户机房的实际需要，量身定做整个系统，为客户提供高可靠性、高灵活性和人性化的一体化配电解决方案。

3什么是机房精密配电柜？机房精密配电柜，是一款针对数据中心机房能源末端，综合采集所有能源数据的智能配电柜。

机房供电模式——列头柜供电。

列头柜按双回路供电设计,列头柜输入来自UPS的A、B两路电源。

A/B 路列头柜至各IT机柜配电通过地板下强电线槽分别引线至每台机柜并与机柜内PDU的工业连接器连接实现供电。

4kVA/柜,18个机柜总功率4kVA×18=72kVA(每相109A)。

列头柜输入160A/3Px2、列头柜输出32A/1P×21路x2台(每台18路+若干路备用)。

列头柜供电特点•采用传统列头集中供电模式,每列机柜一侧配置1台强电列头柜;•大量的供电电缆采用放射性铺设方式,连接列头柜至每台机柜;•机柜下需安装强电走线槽,施工工时量大、未来维护相对麻烦。

同时走线槽的存在对机房空调下送风有一定影响,系统不具有灵活变更的能力。

机房供电模式——母线方案在每列机柜顶部铺设2条与机柜等长的轨道式小母线。

来自UPS输出的A路与B路。

各IT机柜配电通过其安装在其顶部的A/B段母线的插接箱分别引电至机柜内的A/B路PDU完成机柜双路取电。

母线插接箱位置可根据机柜位置灵活改变和设置。

4kVA/柜,18个机柜总功率4kVA×18=72kVA/109A,单柜4kVA/18.18A,母线规格160A,长度10.8m;输出插接箱6个(每个3路×25A输出)。

母线方案的特点•无需铺设大量电缆,可通过插接箱就近供电(插接箱位置可调),IT机柜PDU插头可直接插入到母线插接箱中,无复杂接线工作;•机柜强电供电由原来的地板下供电改为,顶置供电模式。

地板下和机柜上无需铺设强电线槽,也减少了空调送风阻力;•支持随时(热)扩充回路数,按需变化适应性高;•供电系统简洁易维护。

每列机柜上设立2根母线槽A/B段母线。

什么是列头柜列头柜：就是电源配电柜，由于设备大多数为直流，一般为直流列头柜。

至于为什么叫做列头柜，是因为这个配电柜一般装于一列设备的第一个位置（相当于头），这一列的设备均由此列柜引电，所以叫列头柜。

列头柜起的是分流的作用。

列头柜、列尾柜、列中柜(LTG08型 )（一）、概述LTG08型列头柜、列尾柜、列中柜系列产品是参照国家通信标准设计的通信用的专用设备，旨在为通信机房内的通信设备提供线缆行线、电源分配，过流告警，并采集其他设备的告警信息，发出声光告警信号。

以保证机房设备的运行安全。

（二）结构和功能本系列设备结构设计合理，造型美观大方。

结构为柜式封闭式结构，可进行快速拆装。

机柜顶部及底部均留有进线孔，可方便进、出线。

列头柜柜顶安装有告警灯，以告示本列设备运行情况。

设备操作均在正面进行。

其接线区位于柜顶或柜底部，方便外部线的接入。

机柜下部还设有交流电源插座，以提供机房内维护所需的交流电源。

（三）产品特点：●机柜由优质钢板加工成型，精度高，强度好，密封屏蔽性能好。

●接线区位于柜顶或柜底部，方便外部线的接入。

●模块化设计，每分配单元10路，容易扩容，便于安装，易于维护。

●具有列告警收集，并发出紧急、非紧急的声、光、电告警信号，具有切铃按键。

●设有交流电源插座，以提供机房内维护所需的交流电源。

●设备内设交流地，直流地、保护地汇流铜排。

（四）主要技术性能指标●工作环境温度：+5~ 40℃●工作相对湿度：≤95％（+40℃）；●大气压力：70Kpa－106Kpa●绝缘电阻：≤1000MΩ（500V、DC）●耐压强度：2000V(AC)/1min作用下，不击穿，无飞弧。

●断路器（空气开关）满足JB1284-85低压断路器的要求) 产品型号及规格列头柜、配电屏的作用以及它们之间的区别列头柜类似于柜式的配电箱，里边集中了很多断路器，是为设备提供电源。

配电屏一般就给列头柜这种配电柜或配电箱提供电源。

我搞电源，现在有交流电源列头柜，空开上面有整流条，想换个空开，但不能断电，请高人指点，谢谢了如果，您的下级设备本身就是通过空气开关来的，（下面的负载，是由空气开关送出）。

列头柜（AFC）
普通列头柜
一、电源分配列柜简称列头柜，本设备主要用于通信机房及站传输设备机房，安装在设备的列头和列尾，与条形架通信机列、光端机列等配套,通过本设备中的配电装置，为通信设备进行电源分配。

二、特点1. 采用标准的19英寸机柜柜体，内部采用单元化设计，整齐美观。

普通采
用玻璃门设计，直观可靠。

机柜顶部和底部均进缆孔，以便从机房走线
槽道上进缆或从电缆沟下进缆。

2. 采用高可靠性的断路器, 摆脱了熔丝保护的缺点，极大限度的缩短了故障
处理时间，使设备使用安全可靠。

3. 该列头柜为各分支路配有过载,短路保护功能另外可以配备消防联动控
制，其性能稳定可靠．
4. 标准电源分配柜最大可提供96个支路，采用端子输出。

5. 内设统一零排、地排可以有效保证接地。

三、主要技术参数
1．工作条件1）工作温度：+5℃～40℃。

2．相对湿度：不大于85%（+30℃）。

3．大气压力：70Kpa～106Kpa。

4. 输入电压：Ac380V、Ac220V
5.输出电压：Ac380V、Ac220V
6.控制电压：Dc24V、DC48V、Ac220V
外型尺寸：(mm)
根据客户要求，可以定制非标外型的基本尺寸，以满足实际
机柜型
普通型
杭州勤诚科技有限公司。

列头柜一般分为强电列头柜和弱电列头柜两种。

强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。

对于有容错要求的机房，强电列头柜通常位于一列机柜的两个端头，以达到容错（n+n）的目的。

弱电列头柜主要用于网络布线中线缆的分配。

机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。

在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。

一般机房中，强电列头柜位于机柜的一端，弱电列头柜位于另一端；对于有容错要求的机房，比较常用的做法是两端都是强电列头柜，弱电列头柜位于一列机柜的中间位置。

强电列头柜的管理功能很强，现在还有精密列头柜更是加强了强电列头柜的管理功能，它不但可以监控到常规的电气参数和开关状态，还能检测零线电流、动态调节三相不平衡等问题。

弱电列头柜更倾向于分配，但在增加了电子配线系统后，弱电列头柜的管理功能也得到了很大的加强。

列头柜一般分为强电列头柜和弱电列头柜两种。

强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。

对于有容错要求的机房，强电列头柜通常位于一列机柜的两个端头，以达到容错（n+n）的目的。

弱电列头柜主要用于网络布线中线缆的分配。

机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。

下面给大家介绍一下：一、什么是列头柜列头柜为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。

二、基本含义列头柜从字面意义上就知道是位于一列机柜端头的柜子。

其实列头柜只是一个比较形象的设备管理与分配机柜的定义，它的摆放位置很多情况下是位于一列机柜的一个端头，但实际上它可以位于一列机柜的任何位置上，甚至单独放置。

三、安装分类在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。

一般机房中，强电列头柜位于机柜的一端，弱电列头柜位于另一端；对于有容错要求的机房，比较常用的做法是两端都是强电列头柜，弱电列头柜位于一列机柜的中间位置。

列头柜介绍列头柜是一列机柜设备最顶端的一个机柜，通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。

列头柜类似于柜式的配电箱，里边集中了很多断路器。

机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。

采用列头柜的机房配电模式传统的机房配电模式在大型机房里列头柜是必要的也是必须的，一是由于UPS配电柜的输出分路有限，而列头柜可以按设备的电力需求进行优化配置，解决电源柜分路不足的问题。

二是方便电路的检修，单一分支电路出现故障不必总配电柜断电检修，只需要断开该路电源检修，大大提高机房整体电路的容错性。

列头柜内部模块化的配电单元列头柜的行业标准为《传输设备用电源分配列柜YD/T 939-2005》。

目前精密列头柜内部关键元器件一般使用施耐德、ABB、西门子的产品。

列头柜电源进线一般选用双电源进线，当一路电源系统故障断电时，另一路电源自动投入以保证供电连续性。

为实现短路、过载保护，在双电源前使用塑壳断路器，提供短路、过载保护，还具备隔离功能，方便检修。

箱内一般需设置电气火灾监控系统，电气火灾探测器和监控单元。

由于机房设备对雷击非常敏感，所以一般要选配浪涌保护器。

列头柜的主要出线回路可以选择塑壳断路器，如果有需要，可以加装漏电模块。

机房设备的供电连续性非常重要，列头柜进线处配置有电力参数测量仪，能实时监视电气参数水平，及时发送故障报警信号，提前发现潜在的故障隐患，同时监视用电能耗水平。

柜内可按需选配配电模块，模块化结构便于拆装、维护，模块允许用户快速、灵活的增加和删减回路，满足机房用电量的扩容需求。

列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计，可监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等，可监控的输出支路电气参数有：额定电流，实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等。

简述机房列头柜监控告警系统
列头柜用来解决电源柜分路不足的问题，能给大量的机柜进行电力分配，在数据中心、电信机房中是必装设备，如此关键的设备，应该使用机房列头柜监控告警系统来全天检测管廊，如此才能规避列头柜的各类风险及隐患，促进配电系统的稳定。

一、系统的重要性
列头柜是机房配电在整个机房中起到至关重要的一环，但是也是很容易被忽视的一关，现在的机房设备服务器、空调、UPS、风机等都已经做到了随时可以监控的这一步，而机房列头柜却很少有相关的监控。

列头柜缺乏监控手段，会使得内部运行情况以及环境变化难准确掌控，有漏电、漏水、跳闸、断电、电流过高、高温等异常变化时，工作人员无法及时知晓，最后致使多个机柜设备陷入断电，业务系统停止运行，造成巨额损失。

因此从列头柜的运行环境以及电力变化情况的管理角度来看，安装机房列头柜监控告警系统是非常有必要的。

二、系统部分功能
1、列头柜温湿度采集：实时采集动态变化的湿度、温度参数，并显示在自带的液晶屏幕上，支持多个传感器的级联，实现多点的集中监测。

2、电力参数监控：远程监控三相输入电压、电流、频率、总功、有功功率、功率因数、断路器状态等。

3、告警预警功能：某一参数超过预设阈值自动以短信、声光、电话等形式进行告警。
