数据中心机房配电介绍对于机房的配电设备，如列头柜，精密列头柜，精密配电柜，UPS配电柜一些产品在叫法和使用功能上容易产生混淆，今天着重介绍一下。

数据中心配电列头柜，精密列头柜，精密配电柜，UPS配电柜都是配电柜的一种，基本上都是由630A或部分达到800-1000A的特定配电柜型演变进化出来的。

如列头柜，就是630A的GGD柜型，其CCC实验报告也是GGD柜型，而没有所谓的精密配电柜CCC实验报告。

列头柜，顾名思义就是在一排IT机柜的端头，3相交流400V，630A，50HZ，有一路进线和双路进行两种，应用于不同的机房环境和配电结构，如下图。

进线使用3P塑壳断路器，出现使用1P微型断路器，一般出线为保证3相平衡采用3的倍数作为出现数量，以21路出线为一个单元居多，最多可以配置4个单元，即84路出线（也有小容量出线配置126路）。

常用的方案多为双路进线，各21路出线，当然主要还是看客户需求定制化生产。

精密列头柜，与传统列头柜相比，其除了对主回路的电气参量进行监测外，还对出线回路的所有电气参量进线监测，监测数据一般包括：有功功率、无功功率、视在功率、功率因数、三相电压、实际电流、额定电流、频率、电压谐波、电流谐波、负载百分比、开关状态。

对于支路的监测即所谓的精密，监测更全面、更细致，同理，所谓智能列头柜也是一个意思。

精密配电柜，相比于精密列头柜，精密配电柜首先从命名上抛弃了使用布置位置，而且更加强调了配电的使用功能。

因为大多精密配电柜不仅仅是为IT机柜提供电源保护和配电，而且还承担了其他机房配电的功能，比如空调、照明、UPS配电等，一般用于中小型的数据机房项目，将UPS配电、IT机柜配电、机房配电整合在一起，进行配电及监控。

如下图两种规模机房结构，精密配电柜一般不布置在机柜的前面，单独列柜布置。

微模块方案中精密配电柜布置在IT机柜前端，承担微模块的所有配电功能。

UPS配电柜，一般和UPS并排布置，承担UPS的进线和出线的配电功能，很多小容量的UPS配电柜已经和精密配电柜整合。

032ASD开关柜综合测控装置ASD switch cabinet integrated measuringand control device安装使用说明书V3.6Installation and operation instruction V3.6安科瑞电气股份有限公司Acrel Electric Co., Ltd.1安装使用指南1 Installation and operation guide1.1产品概述1.1 Product overviewASD系列开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

产品按功能分为ASD100、ASD100G、ASD200、ASD300、ASD310、ASD320六种型号。

ASD series switch cabinet integrated measuring and control device is used for 3-35kV indoor switch cabinet, applying to centrally installed switchgear, trolley cabinet, fixed switchgear, ring main unit and other various switch cabinets. With primary circuit mimetic diagram and switch status indicator, HV live displaying and nuclear phase, automatic temperature and humidity control, heating circuit fault alarm, wireless temperature measurement, body induction auto lighting, voice prompt, electrical parameter measurement and RS485 communication interface and other numerous functions, it has integrated operation and display into one. The product is classified into ASD100, ASD100G, ASD200, ASD300, ASD310, ASD320 six models according to its function.1.2型号说明1.2 Description of types图1.1 ASD系列产品命名规则Figure1.1 ASD Series Product naming rule1.3产品型号及功能1.3 Product model and function表1 ASD系列产品型号及功能Table1 ASD Series Product specification and functions 112mm×172mm 220mm×165mm无线测温Wireless temperature measurement 无None 无None可选Optional无None 可选Optional主回路电力参数测量Measure and display of power parameter 无None 无None标配Standard无NoneRS485通讯接口Communicationport无None 标配Standard1.4技术指标1.4 Technical indexes表2 ASD系列技术指标Table2 ASD Series Technical data项目Item指标ValueASD100/ASD100GASD200 ASD300 ASD310 ASD320额定输入Rated input接线方式Wiring mode————3P3L或3P4L3P3L or3P4L————电压V oltage————100V ————电流Current————5A ————频率frequency————50Hz ————准确度Accuracy rating电流、电压V oltage、Current————0.5级0.5 class————有功功率Active power无功功率Reactive power————1级1 class————电能Energy————1级1 class————环境温度Environmenttemperature±2℃±1℃相对湿度Relative humidity±10% ±5%装置工作电源Device Working powerAC 85~265V，DC 100~300V功耗Power consumption辅助电源Auxiliary power≤5V A ≤6V A ≤8V A电压输入V oltage input————≤0.5V A ——1.5产品安装 1.5 Product installationASD 系列开关柜综合测控装置采用面板嵌入式安装，首先柜体盘面上制作规定尺寸的长方形槽孔，装置取下支架后嵌入槽孔，再用支架固定即可。

XXXXXXX项目工程UPS输入输出配电柜及精密列头柜技术规范书设计单位：XXXXXXXXX年月日1 总则1.1 一般规定1.1.1卖方必须仔细阅读包括本设备技术规范在内的所有条款。

卖方提供的设备应符合技术规范所规定的要求。

1.1.2本设备技术规范书仅适用于项目招标技术规范书中的0.4kV低压配电柜设备部分。

包括低压配电屏设备型式及其附属设备的技术参数、性能、结构、试验等方面的技术要求。

1.1.3 提供设备的制造厂商必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

卖方应具有设计、制造和提供过与本工程相类似的，较规定的条件更严格的设备的业绩，提供的型号设备必须在110kV级系统具有已生产过三个变电站及以上符合规范所规定要求的产品，并已成功地商业运行了三年及以上。

1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合有关DL、GB和IEC最新版本的标准和本本规范书的优质产品。

1.1.5如果卖方没有以书面形式对本本规范书的条文提出异议，则意味着卖方提供的设备完全符合本本规范书的要求。

如有异议，应在本规范书中以“对本规范书的意见和同本规范书的差异”为标题的专门章节加以详细描述。

1.1.5 本规范书所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。

1.1.6 本规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.1.7 本规范书中涉及有关商务方面的内容有矛盾时，以《商务部分》为准。

1.1.8 本规范书未尽事宜，由买方和卖方在合同技术谈判时双方协商确定。

1.2 工作范围1.2.1 本规范书要求的工作范围仅限于所订低压配电屏设备和有关备品备件功能设计、结构、性能、安装和试验及专用工具、仪器仪表等设备，以及供货和现场技术服务。

1.2.2 卖方应尽快地不晚于签约后 1 周内，向买方提供一个详尽的生产计划，包括设备设计、材料采购、设备制造、厂内测试及运输等项的详情，以确定每部分的工作及进度。

什么是列头柜列头柜：就是电源配电柜，由于设备大多数为直流，一般为直流列头柜。

至于为什么叫做列头柜，是因为这个配电柜一般装于一列设备的第一个位置（相当于头），这一列的设备均由此列柜引电，所以叫列头柜。

列头柜起的是分流的作用。

列头柜、列尾柜、列中柜(LTG08型 )（一）、概述LTG08型列头柜、列尾柜、列中柜系列产品是参照国家通信标准设计的通信用的专用设备，旨在为通信机房内的通信设备提供线缆行线、电源分配，过流告警，并采集其他设备的告警信息，发出声光告警信号。

以保证机房设备的运行安全。

（二）结构和功能本系列设备结构设计合理，造型美观大方。

结构为柜式封闭式结构，可进行快速拆装。

机柜顶部及底部均留有进线孔，可方便进、出线。

列头柜柜顶安装有告警灯，以告示本列设备运行情况。

设备操作均在正面进行。

其接线区位于柜顶或柜底部，方便外部线的接入。

机柜下部还设有交流电源插座，以提供机房内维护所需的交流电源。

（三）产品特点：●机柜由优质钢板加工成型，精度高，强度好，密封屏蔽性能好。

●接线区位于柜顶或柜底部，方便外部线的接入。

●模块化设计，每分配单元10路，容易扩容，便于安装，易于维护。

●具有列告警收集，并发出紧急、非紧急的声、光、电告警信号，具有切铃按键。

●设有交流电源插座，以提供机房内维护所需的交流电源。

●设备内设交流地，直流地、保护地汇流铜排。

（四）主要技术性能指标●工作环境温度：+5~ 40℃●工作相对湿度：≤95％（+40℃）；●大气压力：70Kpa－106Kpa●绝缘电阻：≤1000MΩ（500V、DC）●耐压强度：2000V(AC)/1min作用下，不击穿，无飞弧。

●断路器（空气开关）满足JB1284-85低压断路器的要求) 产品型号及规格列头柜、配电屏的作用以及它们之间的区别列头柜类似于柜式的配电箱，里边集中了很多断路器，是为设备提供电源。

配电屏一般就给列头柜这种配电柜或配电箱提供电源。

我搞电源，现在有交流电源列头柜，空开上面有整流条，想换个空开，但不能断电，请高人指点，谢谢了如果，您的下级设备本身就是通过空气开关来的，（下面的负载，是由空气开关送出）。

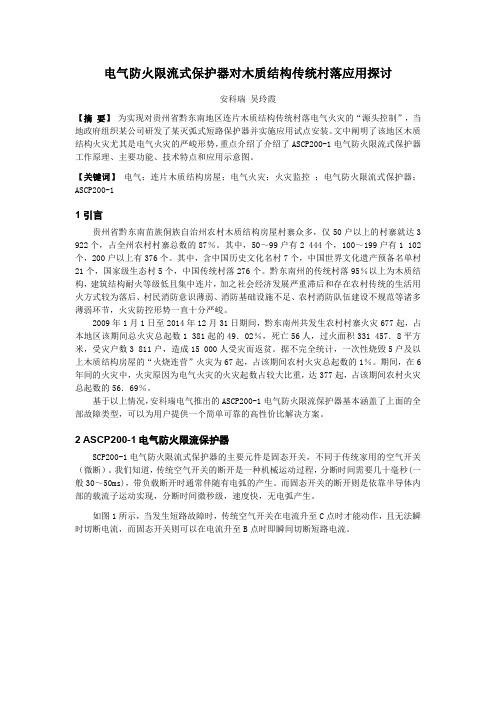

电气防火限流式保护器对木质结构传统村落应用探讨安科瑞吴玲霞【摘要】为实现对贵州省黔东南地区连片木质结构传统村落电气火灾的“源头控制”，当地政府组织某公司研发了某灭弧式短路保护器并实施应用试点安装。
