列头柜介绍

ANDPF精密列头柜安装使用说明书V1.0安科瑞鲍静君精密列头柜目录1概述 (4)2产品命名 (3)3产品特点 (5)4产品组成 (6)5技术指标 (8)6执行标准 (10)7注意事项 (10)8使用与维护 (11)9售后服务 (12)1概述安科瑞精密列头柜是一款针对数据中心，综合采集所有能源数据的交流/直流电源分配列柜。

本产品为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据，并通过通讯上传至后台控制系统，以达到对整个配电系统的实时监控。

其主要用于电信、金融、政府及IT等IDC数据中心或工业企业等重要客户，为网络服务器等重要设备提供电力分配，配电回路保护、计量、管理于计算机接地等服务，用于供电可靠性要求高不间断供电领域，通过模块化预制式的结构、标准化的设计理念、人性化便捷的出色表现，为客户提供量身定制的高可靠性配电产品以及最佳的服务体验。

2产品命名AN D P F-□/380V/□-□精密列头柜3产品特点1优化便捷的配电系统数据中心和机房的供电可靠性和连续性至关重要，而后续的机架和服务器容量的扩容不可避免，因此配电系统的优化设计显得十分重要，配置断路器带有完善可靠的保护，包括带热插拔的断路器和母线安装系统，可实现灵活的调相功能，同时运用级联技术，使整个系统的投资性价比达到最佳。

2完善的智能化监控系统监控模块采用全数字处理芯片DSP技术。

监控模块为相对独立的系统，完全实现整机系统不断电维护。

系统显示的电气参数有：输入部分的电气参数：电量、有功功率、无功功率、视在功率、功率因数、电压、电流、频率、电压和电流谐波总失真度、需量、最大需量、电能等；输出回路的电气参数：电流，负载百分比，电量、功率因数等；所有支路开关状态信号；对主系统进行过压、欠压、缺相、过载、电流阀值超限等报警；对支路断路器设置阈值报警功能，当负载电流超过阈值时，提供超限报警功能，有效规避风险。

通信接口：Mod Bus协议输出与LCD人机界面实时显示各回路电流数值。

什么是机房列头柜？列头柜为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。

通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。

列头柜类似于柜式的配电箱，里边集中了很多断路器。

机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。

1列头柜的功能特点：（1）列头柜是机房专用的设备，也是机房核心设备，列头柜是以HMI为核心，通过以太网和RS485总线的模块化结构，对列头柜的动力微环境进行有效管控，可以实现远程监控和异地监控功能，通过IP地址可以在全国各地随时监控设备的运行情况。

（2）列头柜能时时监控各输出分路的电流，并可设定各输出分路电流异常的预告警值，如16A开关，设定报警值为15A，则负载超过15A就告警，可预先发现故障或人为操作隐患，避免过载时，断路器切断电源，造成整个机柜设备断电。

2（3）另外输出分路选用热插拔断路器，具备取电相位的调整能力，轻松实现3相不平衡的灵活调整，也可在不断电的情况下，在线增加输出分路，进行开关更换。

（4）相对于其它同类产品列头柜的优势还体现在于一体化设计，它集市电输入柜、市电输出柜、UPS输入柜和UPS输出柜UPS旁路柜于一体，大大的减少了系统整体的复杂性，节约了投资，在原厂完成组装调试，通过严格的系统测试，确保整个配电系统安全可靠。

这也使得非电气工程师在使用和维护时，能够容易的操作配电系统。

整个系统采用模块化结构设计，可以根据客户机房的实际需要，量身定做整个系统，为客户提供高可靠性、高灵活性和人性化的一体化配电解决方案。

3什么是机房精密配电柜？机房精密配电柜，是一款针对数据中心机房能源末端，综合采集所有能源数据的智能配电柜。

机房供电模式——列头柜供电。

列头柜按双回路供电设计,列头柜输入来自UPS的A、B两路电源。

A/B 路列头柜至各IT机柜配电通过地板下强电线槽分别引线至每台机柜并与机柜内PDU的工业连接器连接实现供电。

4kVA/柜,18个机柜总功率4kVA×18=72kVA(每相109A)。

列头柜输入160A/3Px2、列头柜输出32A/1P×21路x2台(每台18路+若干路备用)。

列头柜供电特点•采用传统列头集中供电模式,每列机柜一侧配置1台强电列头柜;•大量的供电电缆采用放射性铺设方式,连接列头柜至每台机柜;•机柜下需安装强电走线槽,施工工时量大、未来维护相对麻烦。

同时走线槽的存在对机房空调下送风有一定影响,系统不具有灵活变更的能力。

机房供电模式——母线方案在每列机柜顶部铺设2条与机柜等长的轨道式小母线。

来自UPS输出的A路与B路。

各IT机柜配电通过其安装在其顶部的A/B段母线的插接箱分别引电至机柜内的A/B路PDU完成机柜双路取电。

母线插接箱位置可根据机柜位置灵活改变和设置。

4kVA/柜,18个机柜总功率4kVA×18=72kVA/109A,单柜4kVA/18.18A,母线规格160A,长度10.8m;输出插接箱6个(每个3路×25A输出)。

母线方案的特点•无需铺设大量电缆,可通过插接箱就近供电(插接箱位置可调),IT机柜PDU插头可直接插入到母线插接箱中,无复杂接线工作;•机柜强电供电由原来的地板下供电改为,顶置供电模式。

地板下和机柜上无需铺设强电线槽,也减少了空调送风阻力;•支持随时(热)扩充回路数,按需变化适应性高;•供电系统简洁易维护。

每列机柜上设立2根母线槽A/B段母线。

什么是列头柜列头柜：就是电源配电柜，由于设备大多数为直流，一般为直流列头柜。

至于为什么叫做列头柜，是因为这个配电柜一般装于一列设备的第一个位置（相当于头），这一列的设备均由此列柜引电，所以叫列头柜。

列头柜起的是分流的作用。

列头柜、列尾柜、列中柜(LTG08型 )（一）、概述LTG08型列头柜、列尾柜、列中柜系列产品是参照国家通信标准设计的通信用的专用设备，旨在为通信机房内的通信设备提供线缆行线、电源分配，过流告警，并采集其他设备的告警信息，发出声光告警信号。

以保证机房设备的运行安全。

（二）结构和功能本系列设备结构设计合理，造型美观大方。

结构为柜式封闭式结构，可进行快速拆装。

机柜顶部及底部均留有进线孔，可方便进、出线。

列头柜柜顶安装有告警灯，以告示本列设备运行情况。

设备操作均在正面进行。

其接线区位于柜顶或柜底部，方便外部线的接入。

机柜下部还设有交流电源插座，以提供机房内维护所需的交流电源。

（三）产品特点：●机柜由优质钢板加工成型，精度高，强度好，密封屏蔽性能好。

●接线区位于柜顶或柜底部，方便外部线的接入。

●模块化设计，每分配单元10路，容易扩容，便于安装，易于维护。

●具有列告警收集，并发出紧急、非紧急的声、光、电告警信号，具有切铃按键。

●设有交流电源插座，以提供机房内维护所需的交流电源。

●设备内设交流地，直流地、保护地汇流铜排。

（四）主要技术性能指标●工作环境温度：+5~ 40℃●工作相对湿度：≤95％（+40℃）；●大气压力：70Kpa－106Kpa●绝缘电阻：≤1000MΩ（500V、DC）●耐压强度：2000V(AC)/1min作用下，不击穿，无飞弧。

●断路器（空气开关）满足JB1284-85低压断路器的要求) 产品型号及规格列头柜、配电屏的作用以及它们之间的区别列头柜类似于柜式的配电箱，里边集中了很多断路器，是为设备提供电源。

配电屏一般就给列头柜这种配电柜或配电箱提供电源。

我搞电源，现在有交流电源列头柜，空开上面有整流条，想换个空开，但不能断电，请高人指点，谢谢了如果，您的下级设备本身就是通过空气开关来的，（下面的负载，是由空气开关送出）。

列头柜（AFC）
普通列头柜
一、电源分配列柜简称列头柜，本设备主要用于通信机房及站传输设备机房，安装在设备的列头和列尾，与条形架通信机列、光端机列等配套,通过本设备中的配电装置，为通信设备进行电源分配。

二、特点1. 采用标准的19英寸机柜柜体，内部采用单元化设计，整齐美观。

普通采
用玻璃门设计，直观可靠。

机柜顶部和底部均进缆孔，以便从机房走线
槽道上进缆或从电缆沟下进缆。

2. 采用高可靠性的断路器, 摆脱了熔丝保护的缺点，极大限度的缩短了故障
处理时间，使设备使用安全可靠。

3. 该列头柜为各分支路配有过载,短路保护功能另外可以配备消防联动控
制，其性能稳定可靠．
4. 标准电源分配柜最大可提供96个支路，采用端子输出。

5. 内设统一零排、地排可以有效保证接地。

三、主要技术参数
1．工作条件1）工作温度：+5℃～40℃。

2．相对湿度：不大于85%（+30℃）。

3．大气压力：70Kpa～106Kpa。

4. 输入电压：Ac380V、Ac220V
5.输出电压：Ac380V、Ac220V
6.控制电压：Dc24V、DC48V、Ac220V
外型尺寸：(mm)
根据客户要求，可以定制非标外型的基本尺寸，以满足实际
机柜型
普通型
杭州勤诚科技有限公司。

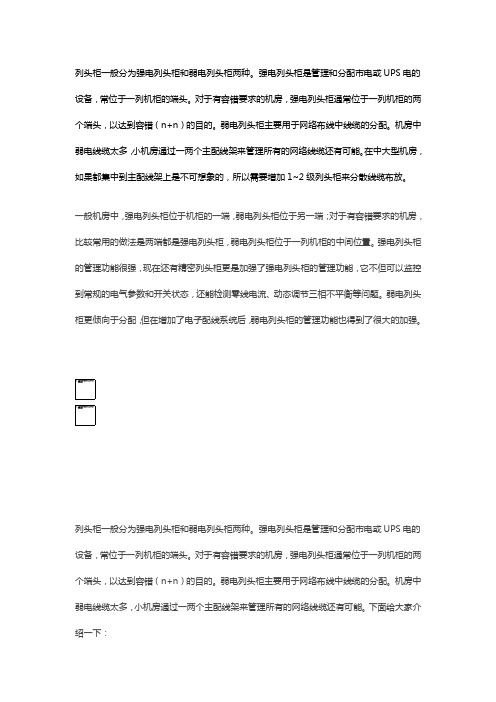

列头柜一般分为强电列头柜和弱电列头柜两种。

强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。

对于有容错要求的机房，强电列头柜通常位于一列机柜的两个端头，以达到容错（n+n）的目的。

弱电列头柜主要用于网络布线中线缆的分配。

机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。

在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。

一般机房中，强电列头柜位于机柜的一端，弱电列头柜位于另一端；对于有容错要求的机房，比较常用的做法是两端都是强电列头柜，弱电列头柜位于一列机柜的中间位置。

强电列头柜的管理功能很强，现在还有精密列头柜更是加强了强电列头柜的管理功能，它不但可以监控到常规的电气参数和开关状态，还能检测零线电流、动态调节三相不平衡等问题。

弱电列头柜更倾向于分配，但在增加了电子配线系统后，弱电列头柜的管理功能也得到了很大的加强。

列头柜一般分为强电列头柜和弱电列头柜两种。

强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。

对于有容错要求的机房，强电列头柜通常位于一列机柜的两个端头，以达到容错（n+n）的目的。

弱电列头柜主要用于网络布线中线缆的分配。

机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。

下面给大家介绍一下：一、什么是列头柜列头柜为成行排列或按功能区划分的机柜提供网络布线传输服务或配电管理的设备，一般位于一列机柜的端头。

二、基本含义列头柜从字面意义上就知道是位于一列机柜端头的柜子。

其实列头柜只是一个比较形象的设备管理与分配机柜的定义，它的摆放位置很多情况下是位于一列机柜的一个端头，但实际上它可以位于一列机柜的任何位置上，甚至单独放置。

三、安装分类在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。

一般机房中，强电列头柜位于机柜的一端，弱电列头柜位于另一端；对于有容错要求的机房，比较常用的做法是两端都是强电列头柜，弱电列头柜位于一列机柜的中间位置。

交流列头柜的定额编号一、引言列头柜是电力系统中用于集中控制和保护电力设备的重要设备之一。

为了统一标准和规范列头柜的设计、安装和维护，国家制定了一套针对列头柜的定额编号。

本文将以交流列头柜的定额编号为标题，详细介绍该编号的内容和意义。

二、编号结构交流列头柜的定额编号通常由多个部分组成，包括电压等级、设备类型、功能、控制方式等。

下面将逐一介绍各个部分的含义。

1. 电压等级电压等级部分表示列头柜适用的电压范围。

常见的电压等级有220V、380V和660V等，分别代表着不同的电力系统。

根据实际需求，选择适合的电压等级非常重要，以确保列头柜的正常运行。

2. 设备类型设备类型部分表示列头柜所控制和保护的设备种类。

常见的设备类型有电动机、发电机、变压器等。

根据不同的设备类型，列头柜的功能和控制方式也会有所不同。

3. 功能功能部分表示列头柜具备的功能模块。

常见的功能模块有主接触器、断路器、过载保护、短路保护等。

这些功能模块可以根据实际需求进行配置，以实现对设备的控制和保护。

4. 控制方式控制方式部分表示列头柜的控制方式，包括手动控制、自动控制、远程控制等。

不同的控制方式适用于不同的场景，可以根据实际需求进行选择。

三、定额编号的意义交流列头柜的定额编号具有以下几点重要意义。

1. 标准化设计定额编号的制定使得列头柜的设计标准化，方便生产厂家和使用单位进行设计和选择。

通过遵循定额编号，可以确保列头柜的设计满足国家标准和要求，提高设备的可靠性和安全性。

2. 统一维护定额编号规定了列头柜的基本配置和功能模块，方便维护人员进行维修和更换。

维护人员可以根据定额编号来寻找相应的备件和维护手册，提高维护效率和准确性。

3. 信息交流定额编号作为一种标识，方便不同厂家和使用单位之间的信息交流和沟通。

通过提供定额编号，可以准确地描述列头柜的基本参数和配置，避免了信息传递中的误解和歧义。

四、应用举例下面举例说明交流列头柜的定额编号的应用。

列头柜施工方案列头柜列头柜施工工序列头柜是为成行排列或按功能区划分的机柜提供配电管理的设备，通常位于一列机柜的端头，一般情况下采用双通路进线以保证机柜稳定运行。

(1)设备到货检查操作步骤1检查到货列头柜包装是否有破损，是否有磕碰、水渍等影响质量痕迹，包装标识是否与供货一致。

2、联合监理单位、建设单位、设备厂家进行设备开箱检查。

3、检查设备外观是否完好，开箱时是否受损或有水渍。

4、根据装箱单进行物料盘点，核对到货物料规格型号、数量与到货单是否一致，检查产品出厂合格证和出厂检验报告等有效证明文件是否齐全。

5、开箱检查确认无误后，与监理单位、建设单位、设备厂家签署开箱检测报告和材料进场检验报告。

6、若设备进场后不立刻安装，办理相应的入库手续和文档。

对于设备临时放置在室外，必须采用有效的防雨措施，并设置物料堆放隔离区，禁止将配电设备露天放置在室外。

关键工艺1相关人员全部到场后进行开箱检查。

工具及任务1装箱单。

2、厂家生产图纸及设计图纸。

(2)安装环境检查操作步骤1现场勘查列头柜搬运条件，包括室外运输通道，搬运货梯高度、宽度,吊装口位置,室内搬运通道,机房间设备安装位置及各通道门尺寸。

2、制定列头柜搬运方案，综合考虑设备外包装和搬运工具尺寸，建议搬运通道高度不小于列头柜高度加0∙2m,宽度不小于列头柜最窄边加0.5m o3、检查列头柜安装场所顶面、墙面是否有水渍，卫生环境是否已清理，房间内灰尘度、温湿度是否满足要求件，设备就位位置附近遮挡物是否已清理，不满足安装条件时需要准备保护膜以防止进尘进水。

4、室内搬运通道成品保护方案，针对土建完成施工走道需要采用木工板进行成品保护，搬运设备时要注意不要碰撞已完成粉刷饰面的墙面,禁止将搬运工具斜靠在墙面上。

关键工艺1、列头柜搬运方案确认。

工具及任务1、设计图纸。

2、现场工勘。

(3)摄像头柜设备安装操作步骤1根据设计方案进行列头柜基础制作，基础通常采用5号角钢，高度需要综合考虑机房架空高度和摄像头柜开门尺寸，制作完成后在角钢外表面刷一层防锈漆，颜色与列头柜颜色保持一致。
