材料断裂理论与失效分析汽车中的板簧的断裂失效分析专业：材料工程（锻压）类型：应用型姓名：***学号：15S******汽车中的板簧的断裂失效分析引言汽车板簧是汽车悬架系统中最传统的弹性元件，由于其可靠性好、结构简单、制造工艺流程短、成本低而且结构能大大简化等优点，从而得到广泛的应用。
汽车板簧一般是由若干片不等长的合金弹簧钢组合而成一组近似于等强度弹簧梁。
在悬架系统中除了起缓冲作用而外，当它在汽车纵向安置，并且一端与车架作固定铰链连接时，即可担负起传递所有各向的力和力矩，以及决定车轮运动的轨迹，起导向的作用，因此就没有必要设置其它的导向机构，另外汽车板簧是多片叠加而成，当载荷作用下变形时，各片有相对的滑动而产生摩擦，产生一定的阻力，促使车身的振动衰减，但是板簧单位重量储存的能量最低，因些材料的利用率最差。
1. 材质是什么？65Mn/低碳钢哪一类合适？材质一般为硅锰钢。
因为碳素弹簧钢因淬透性低，较少使用于汽车中；锰钢淬透性好，但易产生淬火裂纹，并有回火脆性。
因此，硅锰钢在我国应用在汽车的板簧上较为广泛。
65Mn 钢更为合适，因为：低碳钢为碳含量低于0.25%的碳素钢，因其强度低、硬度低而软，又称软钢。
它包括大部分普通碳素结构钢和一部分优质碳素结构钢，大多不经热处理用于工程结构件，有的经渗碳和其他热处理用于要求耐磨的机械零件。
低碳钢退火组织为铁素体和少量珠光体，其强度和硬度较低，塑性和韧性较好。
因此可以看出，低碳钢不符合板簧材料高强度和高硬度的要求。
65Mn弹簧钢，含有0.90%~1.2%的Mn元素，提高了材料的淬透性，© 12mm 的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。
Mn 是弱碳化物形成元素，在钢中主要以固溶的形式存在于基体中。
一部分固溶于铁素体（或奥氏体），另一部分形成含Mn的合金渗碳体（Fe、Mn ）。
Mn还能显著提高钢的淬透性，改善热处理性能，强化基体、降低珠光体的形成温度，细化珠光体的片间距离，从而提高钢的强度和硬度。
第9卷第6期南方职业教育学刊Vol.9No.62019年11月JOUＲNAL OF SOUTHEＲN VOCATIONAL EDUCATIONNov.2019收稿日期：2019－09－10基金项目：广州市科技计划项目（2014FH000014）作者简介：陈舒萍（1972—），女，湖南浏阳人，广州铁路职业技术学院副教授，硕士，研究方向为机电设备安装方面的教学和科研。
弹簧垫的失效原因分析及改进设计陈舒萍（广州铁路职业技术学院，广东广州510430）摘要：为解决生产线上称重装置弹簧垫的失效问题，对弹簧垫的受力进行了数值模拟。
得到的线弹性变形近似分析结果表明，零件内两内圆角处的最大应力已超过材料的屈服应力；对弹簧垫与底座整体受力进一步详细分析结果表明，零件内两内圆角处已产生了塑性变形，过大的应力和变形显著降低了零件的疲劳强度，是造成零件失效的直接原因。
改进设计中，将零件悬臂受力的结构形式改为两端固支的板梁结构，能大大降低零件的应力，显著提高零件的使用寿命。
关键词：弹簧垫；数值模拟；失效分析中图分类号：TH114文献标志码：A文章编号：2095－073X （2019）06－0077－041问题的提出自动生产线是由工件传送系统和控制系统将一组自动加工机床和辅助设备，按照工艺顺序联接起来，自动完成产品全部或部分制造过程的生产系统。
生产线上零件的可靠性对生产线的正常运行、维修和管理都具有重要影响［1－2］。
如图1所示为一弹簧垫，材料为65Mn ，热处理硬度为HＲC47，用作螺旋扭带生产线上称重装置的弹性底座，图1中A 位置球面上承受50kg 压力的周期载荷，载荷频率为每分钟19次。
工作过程中，弹簧垫的使用寿命一般不到2万次，主要失效形式是在图1中B 和C 线附近部位产生裂纹而断裂，B 处断裂占大多数。
弹簧垫的使用寿命相对很短，严重影响了生产线的正常使用。
因此，进行弹簧垫零件的受力分析，找到零件失效的原因，提出解决方案，对保证生产线的稳定正常运行具有重要意义［3－4］。
BL客车后钢板弹簧疲劳断裂原因的分析与改进措施田洪森(机电系,北京100044)摘要:本文通过对BL客车后钢板弹簧断裂断口形状、设计应力、原材料及理化性能等方面的分析,找出造成钢板弹簧疲劳断裂的原因,提出了改进的措施,使该钢板弹簧的疲劳寿命达到日本五十铃公司标准的要求。
关键词:钢板弹簧;疲劳断裂;原因分析;改进措施1问题的提出BL客车是对日本五十铃公司BE22客车技术引进、吸收、消化后的一种轻型客车,该客车后悬挂弹性元件是一变刚度钢板弹簧,该种钢板弹簧的优点是在客车空载、满载状态下呈非线性状态,即悬挂在客车空载、满载状态下接近等频性,从而可以提高客车的平顺性,乘客乘坐舒适性,本文通过分析BL客车后钢板弹簧在设计、试制、试验过程中出现非正常疲劳断裂原因分析,提出了改进措施,使其达到了日本五十铃公司BE22客车后钢板弹簧疲劳寿命的标准要求。
2 BL客车后钢板弹簧的结构BL客车后钢板弹簧为一多片半椭圆形且由主、副簧组成的变刚度钢板弹簧,总片数为12片,其中主簧9片,副簧3片,主片片厚为10mm,其余片厚为9mm,采用的弹簧钢为60Si2Mn,其中3～9片端部压延,使钢板弹簧接近等应力梁。
3 BL后钢板弹簧疲劳试验情况3.1 试验标准:按五十铃公司提供的BE22客车后钢板弹簧疲劳寿命试验标准执行即: 1)按实车状态夹紧;2)变形中心:Fa=58.5mm,Fmax=137mm(2.5G),Fmin=20mm;3)振动频率:60-120cpm;4)从产品中随机抽取三架钢板弹簧;5)疲劳寿命:疲劳循环次数3≥20万次。
3.2 试验设备:钢板弹簧疲劳试验机。
3.3 疲劳寿命试验结果如下:4对钢板弹簧疲劳断裂原因分析根据以上试验结果可以看出,疲劳断裂的簧片均在第7片且同在钢板弹簧的大卷耳端,且位置距钢板弹簧中心螺栓距离也差别不大(138、142、150),说明该钢板弹簧在此处存在规律性疲劳断裂源,而非偶然原因造成的,下面根据疲劳断裂试验结果及设计、生产过程对钢板弹簧疲劳断裂的原因进行分析。
测试报告报告编号：绍质测2015-013测试对象委托单位 诸暨市裕荣弹簧有限公司绍兴市质量技术监督检测院1、 本 报告无 本 单 位 “测 试专用 章 ”无效 。
效Jh 2017T5A21H t Si£I 宵 术 fi|g«X弹簧2、复制本报告未重新加盖本单位“测试专用章”无效。
3、本报告无测试人员、签发人员签字无效。
4、本报告涂改无效。
5、对测试报告有异议，应于收到本报告起十五日内向我院申请复验。
通讯资料地址：绍兴市袍江新区世纪东街17 号邮政编码：312071电话：8传真：0投诉电话：2网址：绍兴市质量技术监督检测院测试报告一.情况说明诸暨市裕荣弹簧有限公司（以下简称裕荣）生产的弹簧，在使用8年后的一次检修过程中发现断裂。
为分析该弹簧断裂的原因，裕荣委托我院对该弹簧进行失效分析，分析其断裂原因。
二.测试过程（一）、失效分析对象描述及作业时间：1、失效分析对象：此次失效分析样品如图1、2所示，图1为裕荣提供的失效弹簧件, 图2为裕荣提供的失效弹簧件的断裂失效断面。
）H n 13 14 15 16 17 18 19 -八图1.失效弹簧件图2.断裂失效断面2、作业时间：2015年2月25日〜2016年3月15日（二）、测试依据:GB/T 1222-2007《弹簧钢》，GB/T 224-2009《钢的脱碳层深度测定法》，GB/T 1239.2-2009《卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧》等。
（三）、测试方法：1、化学成分分析：按照标准GB/T 1222-2007《弹簧钢》的进行检验、判定；2、断口扫描电镜分析：使用扫描电镜观察断口形貌，判断断裂种类；3、金相分析：通过对金相试样显微分析判断断口处与母材处金相组织；4、弹簧尺寸测量：使用游标卡尺对弹簧丝直径，弹簧内径，外径和节径测量。
三、测试结果（一）、化学成分分析裕荣公司提供弹簧失效工件的化学成分分析结果列于表1。
从表1可知，断口附近材料的化学成分符合GB/T 1222-2007《弹簧钢》对牌号60Si2 MnA弹簧钢材料的要求，说明材料性能未发生弱化。

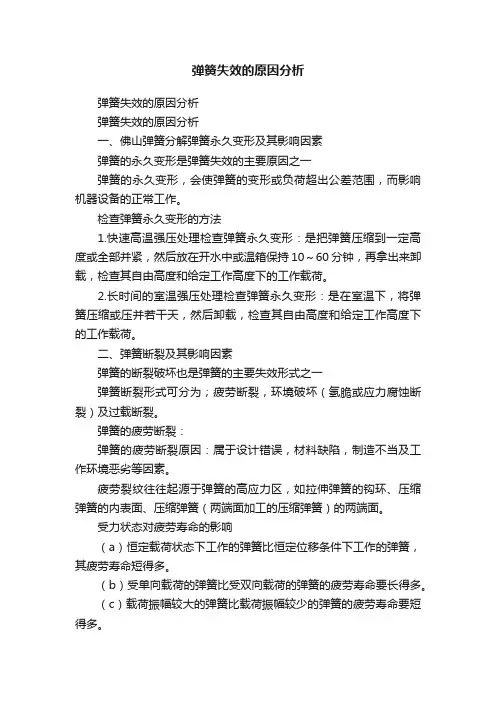

弹簧失效的原因分析弹簧失效的原因分析弹簧失效的原因分析一、佛山弹簧分解弹簧永久变形及其影响因素弹簧的永久变形是弹簧失效的主要原因之一弹簧的永久变形，会使弹簧的变形或负荷超出公差范围，而影响机器设备的正常工作。
检查弹簧永久变形的方法1.快速高温强压处理检查弹簧永久变形：是把弹簧压缩到一定高度或全部并紧，然后放在开水中或温箱保持10～60分钟，再拿出来卸载，检查其自由高度和给定工作高度下的工作载荷。
2.长时间的室温强压处理检查弹簧永久变形：是在室温下，将弹簧压缩或压并若干天，然后卸载，检查其自由高度和给定工作高度下的工作载荷。
二、弹簧断裂及其影响因素弹簧的断裂破坏也是弹簧的主要失效形式之一弹簧断裂形式可分为；疲劳断裂，环境破坏（氢脆或应力腐蚀断裂）及过载断裂。
弹簧的疲劳断裂：弹簧的疲劳断裂原因：属于设计错误，材料缺陷，制造不当及工作环境恶劣等因素。
疲劳裂纹往往起源于弹簧的高应力区，如拉伸弹簧的钩环、压缩弹簧的内表面、压缩弹簧（两端面加工的压缩弹簧）的两端面。
受力状态对疲劳寿命的影响（a）恒定载荷状态下工作的弹簧比恒定位移条件下工作的弹簧，其疲劳寿命短得多。
（b）受单向载荷的弹簧比受双向载荷的弹簧的疲劳寿命要长得多。
（c）载荷振幅较大的弹簧比载荷振幅较少的弹簧的疲劳寿命要短得多。
腐蚀疲劳和摩擦疲劳腐蚀疲劳：在腐蚀条件下，弹簧材料的疲劳强度显著降低，弹簧的疲劳寿命也大大缩短。
摩擦疲劳：由于摩擦磨损产生细微的裂纹而导致破坏的现象叫摩擦疲劳。
弹簧过载断裂弹簧的外加载荷超过弹簧危险截面所有承受的极限应力时，弹簧将发生断裂，这种断裂称为过载断裂。
过载断裂的形式(a)强裂弯曲引起的断裂; (b)冲击载荷引起的断裂; (c)偏心载荷引起的断裂佛山弹簧后处理的缺陷原因及防止措施缺陷一：脱碳对弹簧性能影响：疲劳寿命低缺陷产生原因：1、空气炉加热淬火未保护气2、盐浴脱氧不彻底防止措施：1、空气炉加热淬火应通保护气或滴有机溶液保护：盐浴炉加热时，盐浴应脱氧，杂质BAO质量分数小于0.2％。
弹簧的失效分析与预防~参考！弹簧是一般机械不可缺少的零件，它在工作过程中起到缓冲平衡、储存能量、自动控制、回位定位、安全保险等作用。
弹簧在使用过程中常因各种原因导致失效而引起机械故障。
为此，有必要讨论引起弹簧失效的原因及预防措施。
导致弹簧失效的主要因素有材料缺陷，加工制造缺陷，热处理不当，表面处理不当，工作环境因素等。
通过对21个弹簧失效案例的汇总分析，弹簧表面缺陷，包括碰撞磕痕、微动磨损、凹坑等造成弹簧失效的比例最大，占50%；另外还有裂纹占有20%；夹杂、疏松13%；脱碳、热处理、表面强化分别占3%左右。
弹簧失效可由一种原因引起，也可由几种原因因素综合作用所致。
因此，对弹簧的失效分析必须先对实例的失效现象进行种种调查分析，弄清楚其失效模式，然后找出其失效的原因因素，从而提出改进措施1、弹簧原材料引起的弹簧失效:（1）由于钢的冶炼方法不同，会使钢中存在不同程度造成弹簧早期疲劳失效的夹杂物，夹杂物过量或尺寸过大，均匀度不好都会影响材料的力学性能，容易早期疲劳失效。
实例：某公司一件型号为SY6480（Ф22mm）的车辆悬架用扭杆弹簧，在新车出库时便发生断裂，分析认为断裂起源于弹簧亚表面存在的一个粗大脆性夹杂物（如图1，图2(图1的放大图)）。
预防措施：弹簧材料必须有优良的冶金质量，如严格控制化学成分、高纯净度，较低夹杂物含量，同时还要求材料成分和组织的均匀性和稳定性。
为了降低钢中有害气体和杂质元素，提高钢的纯净度，应采用真空冶炼及电渣重熔等精炼技术。
（2）轧制过程可能引起的缺陷：残余缩管及中心裂纹；折叠缺陷（如图3）；线状缺陷、划痕；表面锈蚀坑；过烧、桔皮状表面、麻坑；这些都可能导致弹簧失效。
所以钢厂应尽量避免和消除轧制过程中产生的缺陷，弹簧厂应加强对弹簧原材料质量检查，尽量采用表面质量好的材料。
冷成形螺旋弹簧在卷簧时由于卷簧过程中工艺装备不良或调整操作不当会产生弹簧的表面缺陷。
如自动卷簧机上切断弹簧时切刀就有可能插伤邻近弹簧圈钢丝的内表面。
基于汽车钢板弹簧断裂失效研究摘要：汽车是我们日常生活中常见的一个交通工具，为人们出行提供了很多便捷，而钢板弹簧是汽车悬架系统中的重要零件，倘若其出现问题，会对驾驶人员带来一定的影响。
其中致使汽车钢板弹簧断裂失效的原因，也来自方方面面，本文则主要针对弹簧断裂失效的主要形式进行了分析，同时也提出一些可行的改进方法，希望以此来确保钢板弹簧处于有效状态，这不仅可以保障车辆的安全性和可靠性，也可以极大的降低安全事故的发生概率。
关键词：汽车；钢板弹簧；断裂失效；研究前言：社会经济的发展促进了我国汽车行业的发展，而汽车也成为人们生活中不可缺少的一部分。
通常情况下，车辆在正常行驶时，会受到自身震动或者是外部因素的影响，而致使钢板弹簧出现一些问题，其中当应力超过钢板弹簧自身承受能力时，就会出现断裂而失效，这难以保障驾驶人员的生命安全。
因为作者多年从事钢板弹簧的质量检测及失效分析，所以根据自身工作经验提出几点改进方法，希望以此来尽量避免钢板弹簧断裂失效问题的出现，切实保障驾驶人员的生命安全。
1.汽车钢板弹簧断裂失效主要形式1.中心孔失效现阶段，汽车钢板弹簧断裂失效的形式很多，具体从以下进行分析。
第一，中心孔失效，中心孔本身就是钢板弹簧最为脆弱的部分，一旦其失效，就会导致车辆过程中出现诸多问题，严重者还会引发安全事故[1]。
致使中心孔失效的原因，可能是由于螺栓松动，造成弹簧承受的作用力被汇聚到中心孔，也可能是由于其他原因，比如：当中心孔的承受力的表面积变小时，也会致使其产生裂纹，此时的钢板弹簧会失去作用，这会影响到汽车的正常行驶，针对此类问题我们要采取措施进行处理。
1.板簧卷耳失效板簧卷耳失效，也是汽车钢板弹簧断裂失效的一个主要形式，他对驾驶人员所带来的影响也比较大。
汽车在行驶过程中难免会遇到各种摩擦力或者是外力的碰撞作用，导致板簧卷耳处于失效的状态，致使此类问题出现的原因，我们从以下分析：第一点，可能是由于驾驶人员在驾驶过程中因操作不规范，例如急停或快速换挡引起汽车非正常窜动，长期之后会致使板簧卷耳处于失效状态，很难保障车辆运行的平顺性。
重型汽车钢板弹簧断裂失效形式及应用现状钢板弹簧（Leaf Spring）是广泛用于汽车悬架结构的具有一定弹性的元件，由宽度相等长度不相同的复合金属弹簧片组合而成，该元件各个部位的强度是相等的，可以起到很强的减缓压力的作用，但是钢板弹簧由于长期受到大力压迫导致其在达到一定的承受值后会发生断裂，本文重点分析了钢板弹簧断裂的形式，并提出相关的技术改进方案供相关生产商参考。
标签：钢板弹簧；断裂失效形式；应用现状车辆在正常行驶时，会受到自身振动和外部一定强度的挤压力作用，此时钢板弹簧会压缩从而吸收车辆的动能，将动能转化为弹簧的弹性势能，由此车辆的动能逐渐被转化，避免了巨大的冲击作用，起到很好的缓冲效果，使车辆运行更平稳，操作更流畅，安全性更好。
当钢板弹簧承受的压力过大会发生断裂失效，下面重点分析钢板弹簧断裂的几种形式。
1 钢板弹簧断裂失效的形式1.1 中心孔失效中心孔是钢板弹簧最脆弱的部位，因为钢板弹簧受到力作用时，其所承受的力会共同作用于中心孔，使其发生断裂失效。
其断裂时会产生很多裂纹，其位于孔板的结合处，跨越整板。
经过专业人员研究发现，该种失效是由于螺栓松动，弹簧承受的作用力被汇集到中心孔，中心孔承受力的表面积小，故而力的强度就大，当强度超过一定的值，孔就断裂，导致裂纹，随后弹簧便失效。
1.2 卷耳失效车辆在行驶过程中会不可避免受到各种摩擦力以及外力碰撞作用，此外，司机在驾驶过程中也会出现挂挡力度过大等不规范的操作，如果卷耳和衬套之间过于紧密，会导致发热，变硬等现象，这会使钢板膨胀变大，导致一定的变型，使得弹簧卷上方失效。
当车辆行驶过长时间时，卷耳上已有的些许裂纹会进一步加速断裂，加速弹簧失效的过程。
1.3 腐蚀疲劳钢板弹簧持续受力，而且很多零件露天之后会遭到空气腐蚀，生锈变型，致使弹簧在裂纹处承受力大幅度降低，裂纹便会不断加深，当达到极限时，弹簧便会断裂。
失效的切面看起来像是一系列同心的半圆形，在腐蚀和摩擦的作用下，裂纹外侧变暗。
