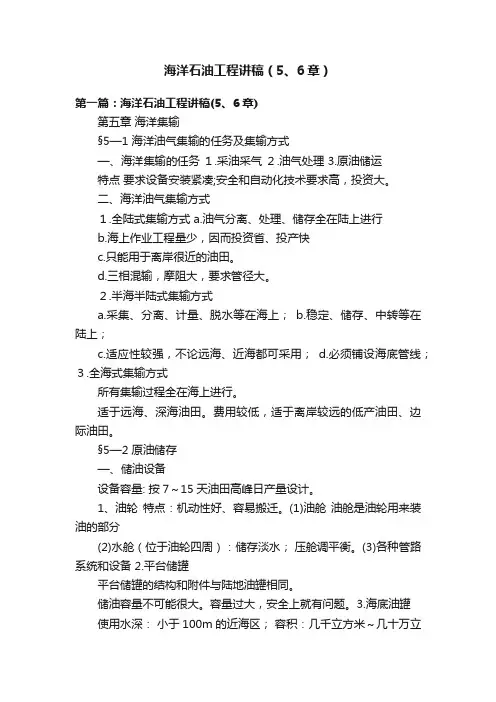

海洋石油工程讲稿（5、6章）第一篇：海洋石油工程讲稿(5、6章)第五章海洋集输§5—1 海洋油气集输的任务及集输方式—、海洋集输的任务１.采油采气２.油气处理 3.原油储运特点要求设备安装紧凑;安全和自动化技术要求高，投资大。
二、海洋油气集输方式１.全陆式集输方式 a.油气分离、处理、储存全在陆上进行b.海上作业工程量少，因而投资省、投产快c.只能用于离岸很近的油田。
d.三相混输，摩阻大，要求管径大。
２.半海半陆式集输方式a.采集、分离、计量、脱水等在海上；b.稳定、储存、中转等在陆上；c.适应性较强，不论远海、近海都可采用；d.必须铺设海底管线；３.全海式集输方式所有集输过程全在海上进行。
适于远海、深海油田。
费用较低，适于离岸较远的低产油田、边际油田。
§5—2 原油储存—、储油设备设备容量: 按7～15天油田高峰日产量设计。
1、油轮特点：机动性好、容易搬迁。
(1)油舱油舱是油轮用来装油的部分(2)水舱（位于油轮四周）：储存淡水；压舱调平衡。
(3)各种管路系统和设备 2.平台储罐平台储罐的结构和附件与陆地油罐相同。
储油容量不可能很大。
容量过大，安全上就有问题。
3.海底油罐使用水深：小于100m的近海区；容积：几千立方米～几十万立方米；形状：圆桶形、长方形、椭圆抛物面形、球形等。
优点：a.能避开风浪的冲击，天气恶劣时,可不间断生产。
b.海水能保护储油罐不因失火、雷电而发生危险。
c.罐底与海水连通,油水置换储油,油罐壁厚比陆上小；要求：海底地形平坦，海流对河床的冲刷不太严重。
1)倒盘形海底油罐图5—2 倒盘形海底油罐图5—2为1969年建于波斯湾迪拜海的海底金属油罐。
结构参数：高：62.7m；外径76.2m；露出水面约13m；上部：30m高、9ｍ直径的圆筒；中间：24ｍ的内罐；罐体总重为12700吨；储油容积为80000米。
罐四周用桩固定在海床上收发油时油水界面升降速度：0.3m/h;圆筒上部平台上安装有输油泵和管路等生产设备。
