第一章 绝缘电阻（率）的测量§1―1 概述一、定义：绝缘电阻R=U/I体积绝缘电阻 Rv=U/Iv 表面绝缘电阻 Rs= U/IsRv ∥RsRv=【d （厚度）/A （面积）】ρv （体积电阻率） ρv 单位：Ω．m ρv=E/j —电流密度（A/m 2） ρv=1/ν—电导率，用来表征材料 ρs= E/j 单位：Ω性能：用绝缘电阻表征绝缘结构性能 二、影响绝缘电阻率ρv 的因素1. 温度 ：T →R （ρv ） （离子电导为主体） 2. 湿度：δ（%） →R （ρv ）3. 电场E ，一般R （ρv ）与E 无关（线性材料） 高场强是 E →R （ρv ） （非线性材料）4. 辐射：剂量 →R （ρv ）5. 交联：无影响 ，高温下交联击穿强度高 标准测试条件： T ：23+2℃ δ（湿度）：50+5% 测试前预处理（正常化） T ：23+2℃ δ（湿度）：50+5% t ：24小时消除辐照、湿度影响、机械应力预处理的目的：消除试品经历的历史条件不同对测试结果的影响§1―2试样与电极系统 一、试样固体（绝缘电阻） 片状 管状一般采用片状，大于电极7mm 以上，厚度不大于4mm （最好在0.5~2mm ） 二、电极系统 ㈠ 三电极系统大电阻测量的本质是微电 流测量。
㈡ 二电极系统 常用于薄膜测量㈢ 三电极的优点① Iv 、Is 分开，实现体积电流测量（Rv ）② 消除电极边缘效应，可使被测部分近似为均化电场 ㈣ 电极尺寸测量极直径：50mm特定环境下用25mm 高压极直径：74mm 特定环境下用54mm保护间隙：2mm 保护极尺寸：10mm C=ε0εrh A R=ρv Ah（A 电极面积） 已知：A 、h 、Rv 、D1，g ，求ρvρv= Rv h4g D 2π）（+三、电极材料选择材料的原则： 1. 导电性好2. 与被测材料紧密接触3. 化学性能稳定，不和被测才来哦发生化学反应4. 经济、操作方便 可用电极材料： 1. 银漆、银膏 2. 蒸镀（铝、铜、金） 3. 铝箔 4. 导电橡胶§1—3 直接法测量绝缘电阻 Rx=U/Ix →U 已知，测Ix 求Rx一、兆欧表：直流电源+流比计（P13 图1-12） а=f （2I 1I ）=f （R1Rx 2R +） 流比计的特点：а与电压大小无关，使用于现场施工 二、检流法（P14 图1-13）① 校正检流计 ② 读出偏转角 R=аK Un n=IxIg— 分流比，K —仪表常数，а—检流计偏转角 U=1000V Imin=10-10 A R=1013Ω 适用于工厂产品测试三、高阻计法（P15 图1-15） Rx=IpSRnU，Rn 最大1012Ω，放大器输入阻抗>1014Ω。
勘探地球物理概论（二）重力勘探1. 熟悉地球重力场模型2. 了解重力测量野外工作方法3. 熟悉常见岩（矿）石密度4. 掌握重力异常数据处理方法5. 熟悉重力资料解释的基本步骤和方法（三）磁法勘探1. 熟悉地磁要素及地磁场的解析表示2. 了解磁法勘探野外工作方法3. 熟悉常见岩石磁性特征4. 掌握磁异常各分量转换方法及简单形体磁异常解释方法（四）电法勘探1. 掌握岩石电阻率的测定方法，熟悉电阻率剖面法、测深法基本装置类型2. 了解岩石的自然极化特性，熟悉常见自然极化电场特点及自然电场法的应用3. 了解岩石的激发极化机理，熟悉激发极化的频率特性、时间特性及其应用4. 掌握电磁法的理论基础，熟悉电磁测量剖面法、测深法的分类特点及应用（五）放射性和地热勘探1. 熟悉放射性现象及α射线、β射线、γ射线的基本特点2. 了解放射性测量方法原理3. 熟悉地热学中的常见物理量含义及岩石热物理性质4. 了解地球热结构特点，掌握大地热流密度的含义和测量方法地球物理勘探复习资料地球物理勘探方法（简称“物探”）：是以岩矿石等介质的物理性质差异为物质基础，利用物理学原理，通过观测和研究地球物理场的空间与时间分布规律以实现基础地质研究、环境工程勘察和地质找矿等目的的一门应用学科。
地球物理勘探方法：重力勘探、磁法勘探、电法勘探、地震勘探、放射性勘探、地热勘探。
应用物探方法所必须具备的地质及地球物理条件：1.探测对象与周围介质之间必须具有较明显的物性差异；2.探测对象必须具有一定的规模（即其大小相对于埋藏深度必须有相应的规模），能产生在地面上可观测的地球物理异常场。
3.各种干扰因素产生的干扰场相对于有效异常场必须足够小，或具有不同的特征，以便能进行异常的识别。
物探的多解性：物探资料往往具有多解性，即对同一异常场有时可得出不同甚至截然相反的地质解释，这种情况往往是由于复杂的地质条件和地球物理场场论自身局限性所造成的。
且不可避免。
产生多解的原因：（1）数学解的不稳定性（2）观测误差（3）干扰因素（4）地球深部的不可入性所带来的观测数据中“信息量”的不足物探工作：先局部后整体第一章:重力勘探重力勘探是以研究对象与围岩存在着密度上的差异为前提条件的。

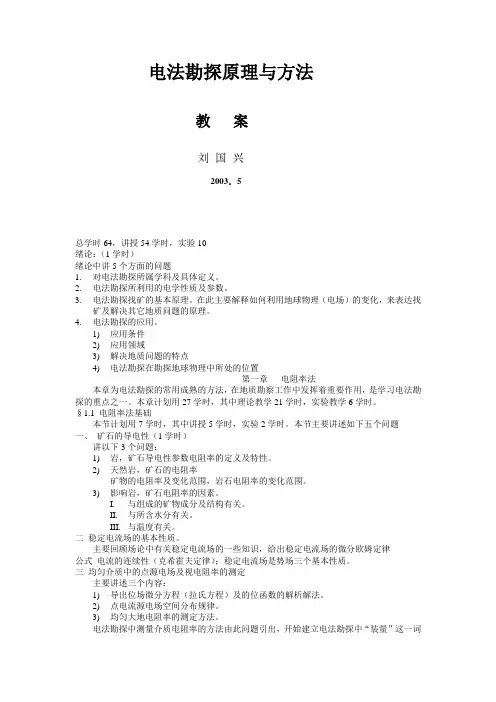

电法勘探原理与方法教案刘国兴2003．5总学时64，讲授54学时，实验10绪论：（1学时）绪论中讲5个方面的问题1.对电法勘探所属学科及具体定义。
2.电法勘探所利用的电学性质及参数。
3.电法勘探找矿的基本原理。
在此主要解释如何利用地球物理（电场）的变化，来表达找矿及解决其它地质问题的原理。
4.电法勘探的应用。
1)应用条件2)应用领域3)解决地质问题的特点4)电法勘探在勘探地球物理中所处的位置第一章电阻率法本章为电法勘探的常用成熟的方法，在地质勘察工作中发挥着重要作用，是学习电法勘探的重点之一。
本章计划用27学时，其中理论教学21学时，实验教学6学时。
§1.1 电阻率法基础本节计划用7学时，其中讲授5学时，实验2学时。
本节主要讲述如下五个问题一、矿石的导电性（1学时）讲以下3个问题：1)岩，矿石导电性参数电阻率的定义及特性。
2)天然岩，矿石的电阻率矿物的电阻率及变化范围，岩石电阻率的变化范围。
3)影响岩，矿石电阻率的因素。
I.与组成的矿物成分及结构有关。
II.与所含水分有关。
III.与温度有关。
二稳定电流场的基本性质。
主要回顾场论中有关稳定电流场的一些知识，给出稳定电流场的微分欧姆定律公式电流的连续性（克希霍夫定律）；稳定电流场是势场三个基本性质。
三均匀介质中的点源电场及视电阻率的测定主要讲述三个内容：1)导出位场微分方程（拉氏方程）及的位函数的解析解法。
2)点电流源电场空间分布规律。
3)均匀大地电阻率的测定方法。
电法勘探中测量介质电阻率的方法由此问题引出，开始建立电法勘探中“装量”这一词的概念，本节重点：稳定电流场的求法及空间分布；均匀大地电阻率的公式的导出及测定方法。
以上内容两学时四非均匀介质中的电场及视电阻率（1学时）阐述4个问题1)什么是非均匀介质中的电场？特点，交代出低阻体吸引电流，高阻体排斥电流的概念2)非均匀电场的实质：积累电荷的过程。
3)什么是视电阻率？如何定义？4)视电阻率微分公式。
