交流永磁同步电机的变频控制

变频器在永磁同步电机中的应用随着科技的不断发展，永磁同步电机作为一种新型的电机类型，已经开始逐渐取代传统电机的地位，而在永磁同步电机中使用变频器已经成为了一个常见的选择。

下面我们将探讨变频器在永磁同步电机中的应用以及它所带来的好处。

一、变频器的作用变频器是一种将电源的直流变为交流并改变频率的装置。

在永磁同步电机中，变频器可以对电机的转速进行控制。

变频器不仅可以控制电机的转速，还可以控制电机的转矩。

利用变频器控制的好处是可以使永磁同步电机完全发挥出其优势，包括高效率、高功率密度、高动态性能、低噪声、低振动等等。

二、变频器的优点1. 精确控制转速在永磁同步电机中，变频器可以精确控制电机的转速。

这种精确控制不仅可以通过调整输出频率来实现，还可以通过调整电压来实现。

这个过程可以通过变频器内的转速控制回路来完成，这使得永磁同步电机可以完美地适应各种负载条件。

2. 提高效率变频器可以提高永磁同步电机的效率。

传统的电机在启动时需要承受较大的电流冲击，这会导致电机的线圈出现过度加热，同时会造成能量的浪费。

而在使用变频器的情况下可以使永磁同步电机以较低的电流启动，并平稳地加速电机，从而可以减少电机线圈的过度加热和能量的浪费，提高电机的效率。

3. 节省能源使用变频器可以节省永磁同步电机的能源。

这意味着可以降低运行成本。

变频器可以通过分析永磁同步电机的负载情况以及需要的输出功率，对电源进行精确的控制，从而达到节省能源的目的。

4. 增加电机使用寿命传统的电机使用过程中，一些由于负载变化等因素造成的电机运行异常，例如电机被过载，会导致电机的寿命受到影响。

而使用变频器可以有效地解决这个问题。

使用变频器精确地控制电机的运行状态，避免电机过载运行，有助于延长电机的寿命。

5. 提高电机的精度和稳定性使用变频器可以改善永磁同步电机的精度和稳定性。

由于变频器可以精确地控制电机的运行状态，使电机转速更加稳定准确，能够提高电机的准确度和稳定性，降低电机出现失调和漂移的情况。

永磁同步电机变频调速控制方法研究第一章前言随着社会的发展，电机控制技术的研究和应用越来越受到关注。

永磁同步电机作为一种新型电机，具有高效、低噪音、小体积、高可靠性等优点，被广泛应用于新能源汽车、电动机车、风力发电以及工业自动控制等领域。

而变频调速控制技术则是电机驱动中的核心技术之一，可以改变电机输出的频率和电压，从而实现精准控制。

本文将着重研究永磁同步电机的变频调速控制方法，分别从控制系统结构、控制算法和实验验证三个方面进行探讨，旨在为永磁同步电机的实际应用提供参考。

第二章控制系统结构永磁同步电机的控制系统框图如下图所示：其中，电机控制器、变频器、传感器和计算机组成了整个控制系统。

电机控制器主要负责控制永磁同步电机的转速和电流，实现闭环控制；变频器则是将直流电源转换成交流电源，并可实现变换频率和电压的功能；而传感器主要用于测量电机的实际速度、位置以及转矩等信号，为电机控制提供反馈信号。

在永磁同步电机的控制系统中，最为关键的部分是电机控制器。

电机控制器可以采用矢量控制算法、直接转矢量控制算法、预测控制算法等不同控制算法进行实现。

其中，矢量控制算法具有控制精度高、响应速度快等优点，被广泛应用于永磁同步电机的控制中。

第三章控制算法3.1 矢量控制算法矢量控制算法是在永磁同步电机坐标系中进行控制的一种算法，其核心思想是将三相电压和电流通过变换矢量的方式，转换成两相电压和电流进行控制，从而实现在任意转速下永磁同步电机的控制。

具体来说，矢量控制算法是将永磁同步电机转换成dq坐标系，通过dq坐标系下的电压矢量和电流矢量，实现对电机的精确控制。

该算法不仅控制精度高，而且稳定性好，已经成为永磁同步电机控制中最为常用的方法。

3.2 直接转矩控制算法直接转矩控制算法又称为直接转矩控制算法，它也是在dq坐标系下进行控制的一种算法。

与矢量控制算法不同的是，直接转矩控制算法不需要进行矢量变换，通过直接控制dq坐标系下的电流，控制永磁同步电机的电磁转矩。

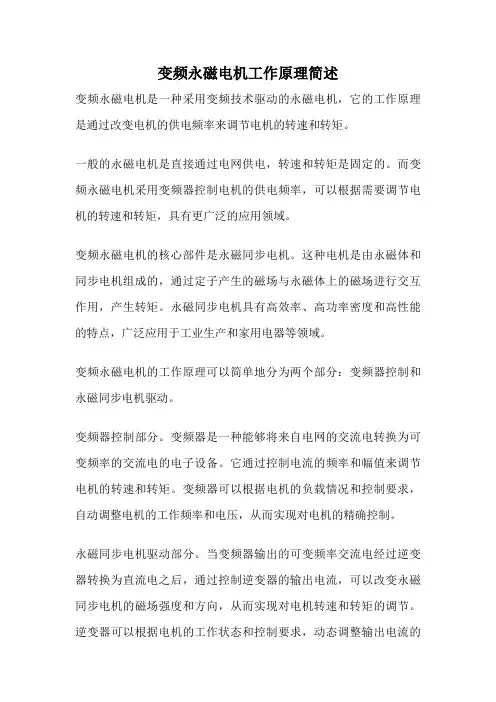

变频永磁电机工作原理简述变频永磁电机是一种采用变频技术驱动的永磁电机，它的工作原理是通过改变电机的供电频率来调节电机的转速和转矩。

一般的永磁电机是直接通过电网供电，转速和转矩是固定的。

而变频永磁电机采用变频器控制电机的供电频率，可以根据需要调节电机的转速和转矩，具有更广泛的应用领域。

变频永磁电机的核心部件是永磁同步电机。

这种电机是由永磁体和同步电机组成的，通过定子产生的磁场与永磁体上的磁场进行交互作用，产生转矩。

永磁同步电机具有高效率、高功率密度和高性能的特点，广泛应用于工业生产和家用电器等领域。

变频永磁电机的工作原理可以简单地分为两个部分：变频器控制和永磁同步电机驱动。

变频器控制部分。

变频器是一种能够将来自电网的交流电转换为可变频率的交流电的电子设备。

它通过控制电流的频率和幅值来调节电机的转速和转矩。

变频器可以根据电机的负载情况和控制要求，自动调整电机的工作频率和电压，从而实现对电机的精确控制。

永磁同步电机驱动部分。

当变频器输出的可变频率交流电经过逆变器转换为直流电之后，通过控制逆变器的输出电流，可以改变永磁同步电机的磁场强度和方向，从而实现对电机转速和转矩的调节。

逆变器可以根据电机的工作状态和控制要求，动态调整输出电流的频率和幅值，使电机能够稳定运行，并提供所需的转矩。

变频永磁电机通过变频器控制电机的供电频率，再通过逆变器控制永磁同步电机的磁场强度和方向，从而实现对电机转速和转矩的精确控制。

这种电机具有高效率、高功率密度、高性能的特点，可以满足不同工况下的需求。

变频永磁电机在工业领域有广泛的应用。

例如，它可以用于机床、风力发电、电动汽车等领域。

在机床上，变频永磁电机可以实现高速、高精度的切削加工；在风力发电中，它可以提高发电效率和可靠性；在电动汽车中，它可以提供高效、低噪音的驱动力。

变频永磁电机是一种通过改变电机的供电频率来调节转速和转矩的永磁电机。

它采用变频器控制和永磁同步电机驱动的方式，具有高效率、高功率密度和高性能的特点。

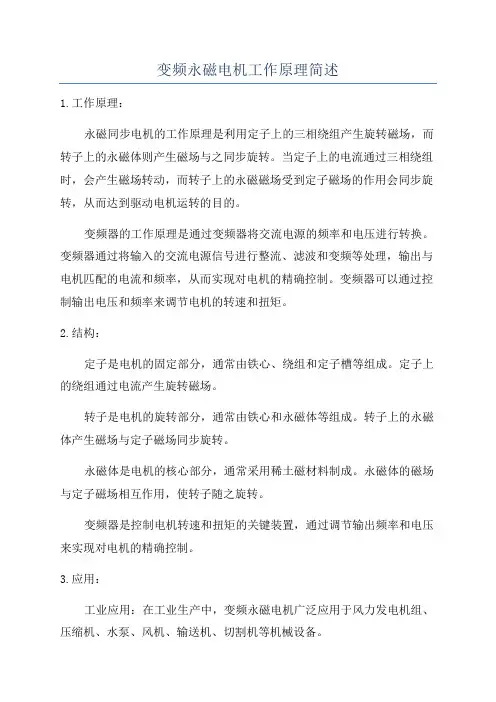

变频永磁电机工作原理简述
1.工作原理：
永磁同步电机的工作原理是利用定子上的三相绕组产生旋转磁场，而转子上的永磁体则产生磁场与之同步旋转。

当定子上的电流通过三相绕组时，会产生磁场转动，而转子上的永磁磁场受到定子磁场的作用会同步旋转，从而达到驱动电机运转的目的。

变频器的工作原理是通过变频器将交流电源的频率和电压进行转换。

变频器通过将输入的交流电源信号进行整流、滤波和变频等处理，输出与电机匹配的电流和频率，从而实现对电机的精确控制。

变频器可以通过控制输出电压和频率来调节电机的转速和扭矩。

2.结构：
定子是电机的固定部分，通常由铁心、绕组和定子槽等组成。

定子上的绕组通过电流产生旋转磁场。

转子是电机的旋转部分，通常由铁心和永磁体等组成。

转子上的永磁体产生磁场与定子磁场同步旋转。

永磁体是电机的核心部分，通常采用稀土磁材料制成。

永磁体的磁场与定子磁场相互作用，使转子随之旋转。

变频器是控制电机转速和扭矩的关键装置，通过调节输出频率和电压来实现对电机的精确控制。

3.应用：
工业应用：在工业生产中，变频永磁电机广泛应用于风力发电机组、压缩机、水泵、风机、输送机、切割机等机械设备。

交通运输：在交通运输领域，变频永磁电机广泛应用于电动汽车、电动自行车、电动摩托车、电动船舶等交通工具。

家用电器：在家用电器领域，变频永磁电机广泛应用于空调、冰箱、洗衣机、电视、风扇等家用电器。

新能源应用：在新能源领域，变频永磁电机广泛应用于太阳能发电、风能发电等新能源装置。

总结：。

变频器永磁同步电机控制介绍变频器是一种能够控制电机运行速度和实现精确控制的设备。

永磁同步电机则是一种采用永磁体作为励磁源的同步电机。

本文将介绍变频器在永磁同步电机控制方面的应用。

一、变频器的原理和作用变频器的原理是通过改变电机供电频率来控制其转速。

传统的交流电机一般由交流电源供电，而交流电源的频率是固定的。

变频器通过改变电源的频率，可以实现对电机转速的调节。

在变频器中，主要有三个部分：整流器、逆变器和控制器。

整流器将交流电源转换为直流电，逆变器将直流电转换为可调频率的交流电，控制器负责对逆变器进行速度和转向的控制。

在永磁同步电机控制中，变频器的作用是将电机与逆变器连接，通过控制逆变器的输出频率，驱动电机旋转。

由于永磁同步电机具有较高的转矩密度和效率，因此在需要实现高效率和高精度控制的应用中广泛使用。

二、变频器在永磁同步电机控制中的应用1. 转速控制变频器通过改变输出频率，可以实现对永磁同步电机的转速控制。

通过调节变频器的输出频率和转矩，可以使电机以不同的转速运行，满足不同工况下的需求。

例如，在工业生产中，经常需要根据生产需要调整电机转速，变频器可以通过简单的设置实现这一功能。

2. 转矩控制除了转速控制外，变频器还可以实现对永磁同步电机的转矩控制。

通过调整变频器输出的电压和频率，可以控制电机的转矩大小。

在一些需要精确转矩控制的场合，如机械加工和物料输送系统等，变频器的转矩控制功能非常重要。

3. 节能控制使用变频器驱动永磁同步电机，可以实现能耗的有效控制。

传统的电机通过改变输入电压或闭环调速来实现控制，效率较低。

而变频器可以根据实际需求调节输出频率，以最佳的效率工作，从而节约能源。

4. 反馈控制变频器通过实时监测电机的转速和电流等信息，可以反馈给控制器进行精确的控制。

这种反馈控制可以实现对电机运行状态的监测和调整。

通过变频器的反馈控制，可以提高电机的运行精度和稳定性。

三、变频器在永磁同步电机控制中的优势1. 高效率：由于永磁同步电机的特性，结合变频器的控制，可以实现高效率的转速和转矩控制，提高能源利用效率。

一、概述三相交流永磁同步电机是一种广泛应用于工业和家用领域的电动机，其具有高效率、高可靠性和良好的动态特性等优点。

了解其工作原理对于工程师和技术人员来说十分重要。

本文将介绍三相交流永磁同步电机的工作原理及其相关知识。

二、三相交流永磁同步电机的结构1. 三相交流永磁同步电机由定子和转子两部分组成。

2. 定子上布置有三组对称的绕组，相位角相互相差120度，通过三个外接电源输入相位相同但是相位差120°的交流电，产生一个与该交流电相位速度同步的旋转磁场。

3. 转子上有一组永磁体，产生一个恒定的磁场。

三、三相交流永磁同步电机的工作原理1. 三相交流电源提供了旋转磁场，使得转子上的永磁体受到作用力。

2. 转子上的永磁体受到旋转磁场的作用力，产生转矩，驱动机械装置工作。

3. 根据洛伦兹力的作用原理，当转子转动时，永磁体受到旋转磁场的作用力，产生转矩，这就是永磁同步电机产生动力的原理。

四、三相交流永磁同步电机的控制方法1. 空载时，调节供电频率和电压等参数，使得永磁同步电机的转速等于旋转磁场的转速。

2. 负载时，通过改变电源提供的电压和频率，调节永磁同步电机的转速。

五、三相交流永磁同步电机的应用领域1. 工业生产线上的传动设备，如风机、泵、压缩机等。

2. 家用电器，如洗衣机、空调、电动车等。

六、结语通过本文的介绍，我们可以了解到三相交流永磁同步电机的结构、工作原理和控制方法等方面的知识。

掌握这些知识可以帮助工程师和技术人员更好地设计、应用和维护三相交流永磁同步电机，促进其在工业和家用领域的广泛应用。

七、三相交流永磁同步电机的优势1. 高效性能：三相交流永磁同步电机的永磁体产生恒定磁场，与旋转磁场同步工作，因此具有高效率和较低的能耗。

2. 高动态响应：由于永磁同步电机的磁场是固定且稳定的，因此可以实现快速响应和高动态性能，适用于需要频繁启动和变速的场合。

3. 高可靠性：永磁同步电机不需要外部激励，减少了绕组的损耗，使得其具有较高的可靠性和长寿命。

永磁同步电机变频器参数
1. 输入电压：永磁同步电机变频器的输入电压通常是交流电源的电压，例如 220V、380V 等。

2. 输出电压：永磁同步电机变频器的输出电压是指变频器输出给电机的电压，通常可以根据电机的额定电压进行设置。

3. 输出频率：永磁同步电机变频器的输出频率是指变频器输出给电机的电源频率，通常可以在一定范围内进行调节，以满足不同的应用需求。

4. 过载能力：永磁同步电机变频器的过载能力是指变频器在短时间内能够承受的过载电流，通常以额定电流的倍数来表示。

5. 控制方式：永磁同步电机变频器的控制方式可以分为 V/F 控制、矢量控制等多种方式，不同的控制方式适用于不同的应用场合。

6. 保护功能：永磁同步电机变频器通常具有过流保护、过压保护、短路保护等多种保护功能，以确保电机和变频器的安全运行。

7. 通讯接口：永磁同步电机变频器通常具有 RS485、以太网等通讯接口，可以与上位机进行通讯，实现远程控制和监测。

以上是一些常见的永磁同步电机变频器参数，不同的变频器可能会有不同的参数设置，具体参数可以参考变频器的产品说明书。

变频器的FOC控制技术随着现代工业的发展，变频器在电力传动领域中扮演着重要的角色。

FOC（Field-Oriented Control）技术作为一种先进的控制策略，被广泛应用于变频器的控制系统中。

本文将介绍变频器的FOC控制技术，包括其原理、应用和优势，并探讨其在电力传动中的前景。

一、FOC控制技术的原理FOC控制技术是一种将电机空间矢量变换与磁场定向控制相结合的策略。

其原理是基于电机的数学模型，通过对电机的电流和转矩进行控制，使电机的磁场与转子磁场保持同步。

FOC技术主要包括电机模型的建立、电流矢量的转换和控制策略的设计。

1. 电机模型的建立在FOC控制技术中，首先需要建立电机的数学模型。

常用的模型有矢量控制模型和dq轴变量模型，其中dq轴变量模型更为常用。

这个模型可以把电机的定子电流和转子转速分离开来，实现独立控制。

2. 电流矢量的转换电流矢量的转换是FOC控制技术的核心。

通过将三相坐标系中的电流转换到dq轴坐标系，可以实现电流的独立控制。

转换过程主要包括Park和Clarke变换，其目的是将电流分解成恒磁链和交磁链两个分量，从而实现磁场定向控制。

3. 控制策略的设计FOC控制技术的关键在于设计合适的控制策略。

常见的控制策略有基于空间矢量调制的直接矢量控制（DTC）和基于电流环和速度环的间接矢量控制。

这些策略可以根据实际需求选择，以实现电机的高效运行和精确控制。

二、FOC控制技术的应用FOC控制技术在电力传动领域中有广泛的应用。

其主要应用于交流电机和永磁同步电机的控制系统中。

1. 交流电机控制FOC控制技术可以实现交流电机的精确控制和高效运行。

通过采集电机的实时电流和转子转速信息，可以实时调整电流的大小和相位，从而实现对电机的精确控制。

同时，FOC技术还可以使电机在不同负载情况下保持较高的效率，减少能源浪费。

2. 永磁同步电机控制永磁同步电机具有高效、高功率密度和响应快等优点，常被应用于电动汽车、风力发电和工业自动化等领域。

永磁同步电机转速和频率的关系1.前言永磁同步电机是一种高效率、低噪音、环保的电机。

它广泛应用于风力发电、工业自动化、轨道交通等领域。

在永磁同步电机的控制中，转速和频率是两个非常重要的参数。

本篇文章将对永磁同步电机转速和频率的关系进行详细探讨。

2.永磁同步电机的工作原理永磁同步电机是一种转子上带有永磁体的交流电机。

它的工作原理是利用磁场的相互作用产生转矩，使电机转动。

与传统的感应电机相比，永磁同步电机具有更高的效率和更好的动态响应。

其转速和频率之间的关系也有所不同。

3.永磁同步电机的转速和频率的关系永磁同步电机的转速和频率之间存在着一定的关系。

据理论计算，永磁同步电机的转速与电源频率之比为一个定值，即：转速/频率=60/极对数其中，极对数指的是转子上的永磁体数目的一半，也就是永磁同步电机的极数。

以四极永磁同步电机为例，其转速与电源频率之比为15。

即在50Hz的电源下，永磁同步电机的转速约为750转/分钟。

当电源频率为60Hz时，其转速约为900转/分钟。

同样的，当永磁同步电机的极对数增加时，其转速也相应增加。

4.调节永磁同步电机的转速和频率在实际应用中，需要根据实际需求对永磁同步电机的转速和频率进行调节。

常见的调速方法有：（1）改变电源频率：通过调整电源频率来改变永磁同步电机的转速。

（2）变频调速器：通过变频器来改变永磁同步电机的输出频率和电压，从而实现调速控制。

（3）降压调速器：通过降低电源电压来降低永磁同步电机的转速，实现调速控制。

5.结语本文介绍了永磁同步电机转速和频率的关系，并介绍了常见的控制方法。

在实际应用中，我们需要根据实际需求来选择调速方法，并合理控制永磁同步电机的转速和频率，以提高其效率和降低能耗。

交流永磁同步电机变频调速控制器硬件系统研究与设计的开题报告一、选题背景及意义现代工业生产中，交流永磁同步电机逐渐成为替代传统感应电机的重要选择。

相比于传统感应电机，交流永磁同步电机具有更高的效率、更广泛的转速范围和更快的响应速度等优点，在风力发电、电动汽车、机床等领域的应用逐渐普及。

而交流永磁同步电机的变频调速控制技术则直接关系到电机的效率、稳定性和响应速度，因此在工业生产中的应用也越来越受到重视。

本项目旨在研究交流永磁同步电机变频调速控制器的硬件系统设计，以提高电机的效率、稳定性和响应速度，为相关工业生产提供技术支持。

二、研究目的及内容本项目的研究目的是设计一种交流永磁同步电机变频调速控制器的硬件系统，以实现对电机的精准控制和优化调节，从而提高电机的效率、稳定性和响应速度。

具体研究内容包括：1. 交流永磁同步电机的特点和控制原理的研究2. 变频调速控制器的软硬件结构设计3. 控制器硬件系统的元器件选型与电路设计4. 控制算法的编写与实现5. 系统测试与优化调节三、研究方法及流程本项目的研究主要采用以下方法：1. 文献研究法：通过查阅相关文献资料，对交流永磁同步电机的特点和控制原理进行分析和研究，为后续研究提供理论依据和技术支持。

2. 硬件设计方法：设计变频调速控制器的硬件系统，实现对电机的精准控制和优化调节。

3. 软件编写方法：编写控制算法，将其实现在硬件系统上，实现对电机的控制和调节。

4. 系统测试方法：通过实验测试，对控制器的性能进行评估和优化，保证系统的可靠性和稳定性。

本项目的具体流程如下：1. 文献研究和理论分析：对交流永磁同步电机的特点和控制原理进行研究和分析，为后续硬件系统设计和控制算法编写提供理论依据。

2. 变频调速控制器硬件系统设计：按照控制器的功能需求，设计系统的硬件结构和电路连接方式，包括元器件选型和PCB设计等。

3. 控制算法编写：根据电机的特点和控制原理，编写出适用于控制器的控制算法，实现对电机的控制和调节。

永磁同步电机的调速控制研究与探讨摘要:永磁同步电机相对于其它电机而言有着优异的性能，能够在石油、煤矿、大型工程机械等比较恶劣的工作环境下运行,这不仅加速了永磁同步电机取代其它电机的速度，同时也为永磁同步电机的发展提供了广阔的空间。

目前，永磁同步电机（PMSM）以其高功率密度、高性价比等独特优点受到国内外的普遍重视，因此，对永磁同步电机的调速控制研究具有非常重要的意义。

论文首先介绍了永磁同步电机的各种控制策略，接着分析了永磁同步电机的结构及其特点。

然后从矢量控制理论出发，重点分析了永磁同步电机的数学模型，并在此基础上，探讨了空间电压矢量控制方法。

关键词：调速控制系统;空间矢量控制;永磁同步电机1永磁同步电机的结构及其特点1.1永磁同步电机概述永磁同步电机的转子采用高性能的稀土永磁材料，使得电机尺寸减小；由于发热主体在定子侧，散热也比较容易；同时，其结构简单、效率和功率因素高及输出转矩大等特点，这些优点使得永磁同步交流伺服系统已成为现代伺服系统的主流，在很多驱动领域己经取代直流电机。

1.2永磁同步电机的结构永磁同步电机是用装有永磁体的转子取代绕线式同步电动机转子中的励磁绕组，从而省去了励磁线圈、滑环和电刷以电子换向器，实现无刷运行。

PMSM 的定子与绕线式同步电动机基本相同，要求输入定子的电流仍然是三相正弦的，所以称为三相永磁同步电机。

永磁同步电机的定子是电枢绕组，转子是永磁体。

就整体结构而言，永磁同步电机可以分为内转子和外转子式；就磁场方向来说，有径向和轴向磁场之分；就定子的结构而论，有分布绕组和集中绕组以及定子有槽和无槽的区别。

1.3永磁同步电机的特点虽然永磁同步电动机转子结构差别较大，但由于永磁材料的使用，永磁同步电机具有如下共同的特点：（1）、体积小、质量轻。

（2）、功率因数高、效率高，节约能源。

（3）、磁通密度高、动态响应快。

（4）、可靠性高。

（5）、具有严格的转速同步性和比较宽的调速范围。
