交流永磁同步电动机伺服系统

伺服电动机认知1．永磁交流伺服系统概述现代高性能的伺服系统，大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。

(1)交流伺服电动机的工作原理伺服电机内部的转子是永久磁铁，驱动器控制的u／V／W三相电形成电磁场，转子在此磁场的作用下转动，同时电动机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电动机的精度决定于编码器的精度(线数)。

伺服驱动器控制交流永磁伺服电动机(PMSM)时，可分别工作在电流(转矩)、速度、位置控制方式下。

系统的控制结构框图如图7-17所示。

系统基于测量电机的两相电流反馈(Ia、Ib)和电机位置。

将测得的相电流(Ia、Ib)结合位置信息，经坐标变化(从a，b，c坐标系转换到转子d，q坐标系)，得到Ia、Ib分量，分别进入各自的电流调节器。

电流调节器的输出经过反向坐标变化(从d，q坐标系转换到a，b，c坐标系)，得到三相电压指令。

控制芯片通过这三相电压指令，经过反向、延时后，得到6路PWM波输出到功率器件，控制电机运行。

伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。

功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入了软启动电路，以减小启动过程对驱动器的冲击。

智能功率模块(IPM)的主要拓扑结构是采用了三相桥式电路，原理图如图7-18所示。

利用了脉宽调制技术(Pulse width Modulation，PWM)，通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率，改变每半周期内晶体管的通断时问比，即通过改变脉冲宽度来改变逆变器输出电压幅值的大小以达到调节功率的目的。

关于图7-17中的矢量控制原理，此处不予讨论。

交流永磁同步伺服电机的工作原理朋友，今天咱们来聊聊交流永磁同步伺服电机这个超酷的东西。

你知道吗？交流永磁同步伺服电机就像是一个特别听话又超级能干的小助手呢。

它的核心部分有永磁体，这永磁体就像一个有着超强魔力的小磁铁，一直稳稳地待在电机里，散发着自己独特的魅力。

当我们给这个电机通上交流电的时候呀，就像是给这个小助手下达了开始工作的指令。

交流电会在电机的定子绕组里产生一个旋转的磁场，这个磁场就像一个看不见的大手，开始挥舞起来。

而那个永磁体呢，它可是个很有个性的家伙，它在这个旋转磁场的影响下，就想跟着一起动起来。

为啥呢？因为异性相吸，同性相斥呀，这个磁场的力量对永磁体有着很强的吸引力和排斥力。

你想象一下，这个永磁体就像是一个小舞者，而那个旋转磁场就是音乐的节奏。

小舞者要根据音乐的节奏来跳舞，永磁体就得按照旋转磁场的节奏来转动。

而且呀，它们配合得可好了，永磁体转动的速度和旋转磁场的速度基本上是同步的，这就是为啥叫永磁同步伺服电机啦。

这个电机的工作可不仅仅是这么简单地转一转哦。

它还特别聪明，能够根据我们的需求来精确地控制转动的角度、速度和扭矩呢。

比如说，在一些自动化的生产线上，我们需要这个电机把某个零件精确地送到某个位置，它就能做到。

这就好比你告诉一个特别机灵的小朋友，把这个小玩具放到那个小盒子里，他就能准确地完成任务。

在这个过程中呀，电机的控制系统就像是一个智慧的大脑。

它会时刻监测电机的运行状态，看看永磁体是不是按照我们想要的速度和角度在转动。

如果有一点点偏差，这个智慧的大脑就会马上调整，就像一个严格的老师，一旦发现学生的动作不标准，就立刻纠正。

交流永磁同步伺服电机在很多地方都发挥着巨大的作用呢。

在机器人的关节处，它就像是机器人的肌肉和关节的完美结合，让机器人能够灵活地做出各种动作，就像一个舞者在舞台上翩翩起舞。

在数控机床里，它又像一个超级精确的工匠，能够把零件加工得非常精细，一丝一毫的差错都不会有。

而且哦，这个电机还有一个很贴心的地方呢。

LSM系列交流永磁同步伺服电动机使用说明书感谢您使用本公司交流永磁同步伺服电动机（以下简称电机），操作电机前需充分了解本公司的电机型号规格和使用说明书。

安装电机前特别需要注意安全预防措施！安全预防措施非正确使用本电机会造成重大的人身和财产事故。

所有接触电机接线端子的工作必须由有资格的专业人员完成。

请确认电机的供电已被切断且肯定不会再被接通。

1.安全提示1）在对电机或电机驱动器进行任何工作前，请切断供电且确认不会再被接通，旋转部件须处于静止状态。

2）SQ系列电机旋转时，电机端子上有高压，它能导致人身事故。

3）装有阻转制动器的电机，请检查其工作无误，阻转制动器仅用于电机停转的情况下。

允许的紧急制动次数，请查阅电机目录中有关摩擦片的数据。

不允许将阻转制动器作为工作制动器使用。

只允许本公司或经本公司授权的服务站进行维修工作。

4）电机表面温度会超过60℃。

不允许在电机附近放置或在电机上安装对温度敏感的物件。

必要时，须采取防人身接触措施。

2.拆封检查：客户收到电机后，请立即检查以下事项：1）检查电机外观和配件是否有损坏等异常情况。

2）检查电机配线是否毁坏，是否可与电机相连接。

3）电机型号与您定单上的型号是否相同，如有任何不符请与我公司业务处联系。

3.运输、安装和仓储1）搬运电机时不可拖拉电机引出线或紧握电机主轴。

2）安装电机连接器时请勿敲击电机主轴和后罩壳以防止损坏电机轴承和精密反馈元件。

3) 安装时,请注意将电机放在平整的平面上,法兰盘要固定好。

机械部分连接时，请注意上下左右要调准。

偏差将导致不允许的振动，并会损伤轴承和机械耦合部件。

4) 要采用与电机适配的电机驱动器。

请查阅相关产品文件或咨询我公司技术人员。

超过允许的最大电机电流值时，会立刻导致电机永磁体的去磁。

5）只允许存放于干燥，无粉尘以及通风的房间内。

使用前，请用500V兆欧表检查绝缘。

如绕组对机壳的绝缘电阻≤2MΩ，电机在使用前须烘干。

6）长期存放后（大于三个月），为使轴承中的润滑油得以均匀分布，应让电机短时地低速运转，速度为500rpm.如自行装卸电机引起任何问题，恕不负责。

永磁同步伺服电动机工作原理永磁同步伺服电动机（Permanent Magnet Synchronous Servo Motor，简称PMSM）是一种利用永磁体产生磁场与电流产生磁场之间的相互作用来实现转动的电动机。

它具有高效率、高功率密度、高控制精度等优点，在众多领域得到了广泛应用。

PMSM的工作原理可以简单概括为：通过在转子上安装永磁体，使得转子具有永久磁性，而在定子上通过绕组通以交流电流，产生旋转磁场。

转子上的永磁体与定子上的旋转磁场之间产生磁力作用，从而使得转子转动。

同时，通过改变定子绕组的电流，可以实现对电机的速度和力矩的精确控制。

PMSM的转子通常由两种类型的永磁体组成：永磁体沿轴向排列的表面永磁体和沿轴向排列的内部永磁体。

这两种类型的永磁体都可以产生强大的磁场，从而使得电机具有较高的输出功率。

PMSM中的转子磁场与定子磁场之间的相互作用可以通过反电动势来实现。

当定子绕组中的电流改变时，会产生反电动势。

这个反电动势与转子磁场的相对运动速度成正比，反电动势与转子磁场之间的相对运动速度的方向相反。

因此，通过检测反电动势的大小和方向，可以获得转子位置和速度信息，并实现对电机的精确控制。

PMSM的控制系统通常采用矢量控制技术，即通过控制定子绕组中的电流矢量来实现电机的转速和力矩的精确控制。

矢量控制技术可以将电机的转子磁场与定子磁场的相对运动速度的大小和方向进行精确控制，从而实现对电机的高效率控制。

PMSM的工作原理可以通过以下步骤进行简单说明：1. 通过外部电源将交流电流输入到定子绕组中，产生旋转磁场；2. 定子绕组中的交流电流会产生一个旋转磁场，这个旋转磁场与转子上的永磁体之间产生磁力作用；3. 磁力作用使得转子开始转动，转动的速度和方向与定子绕组中的电流有关；4. 通过改变定子绕组中的电流，可以改变磁力的大小和方向，从而改变转子的转动速度和方向；5. 反电动势的检测可以获得转子位置和速度信息，通过控制定子绕组中的电流矢量，可以实现对电机的精确控制。

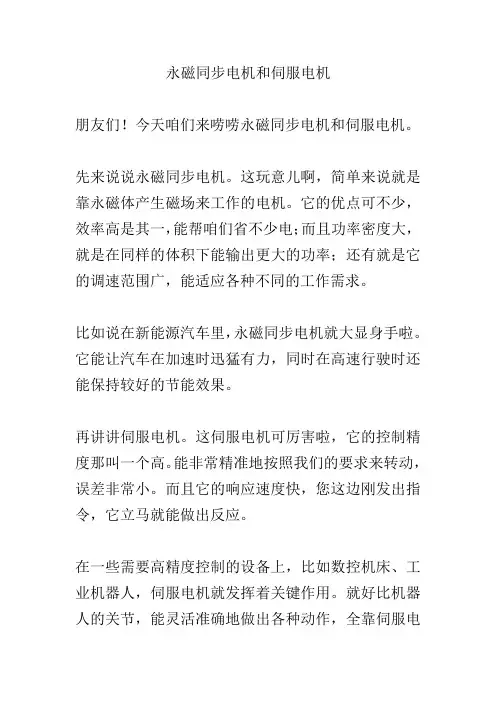

永磁同步电机和伺服电机朋友们！今天咱们来唠唠永磁同步电机和伺服电机。

先来说说永磁同步电机。

这玩意儿啊，简单来说就是靠永磁体产生磁场来工作的电机。

它的优点可不少，效率高是其一，能帮咱们省不少电；而且功率密度大，就是在同样的体积下能输出更大的功率；还有就是它的调速范围广，能适应各种不同的工作需求。

比如说在新能源汽车里，永磁同步电机就大显身手啦。

它能让汽车在加速时迅猛有力，同时在高速行驶时还能保持较好的节能效果。

再讲讲伺服电机。

这伺服电机可厉害啦，它的控制精度那叫一个高。

能非常精准地按照我们的要求来转动，误差非常小。

而且它的响应速度快，您这边刚发出指令，它立马就能做出反应。

在一些需要高精度控制的设备上，比如数控机床、工业机器人，伺服电机就发挥着关键作用。

就好比机器人的关节，能灵活准确地做出各种动作，全靠伺服电机的精准控制。

给您举个例子啊。

比如说在生产手机的工厂里，那些负责组装手机零部件的机械手臂，里面用的就是伺服电机。

它们能精确地把小小的零件放到准确的位置，一丝一毫都不会差。

永磁同步电机和伺服电机虽然都很牛，但它们还是有一些区别的。

永磁同步电机通常更注重效率和功率输出，适合那些对能源利用要求高、功率需求大的场合。

而伺服电机则更侧重于精度和响应速度，在对运动控制要求极其严格的地方表现出色。

再比如说，在一些大型的风力发电设备中，可能会用到永磁同步电机来提高发电效率；而在自动化生产线上的精密设备里，伺服电机则是保证产品质量的关键。

在实际应用中，得根据具体的需求来选择是用永磁同步电机还是伺服电机。

朋友们，这下您对永磁同步电机和伺服电机是不是有了更清楚的认识啦？。

永磁交流伺服系统研究背景意义及现状1研究背景及意义伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标或给定值任意变化的自动控制系统，是控制理论、电力电子技术、电机技术、微电子技术、检测技术等学科相互发展融合的产物，是自动化学科及工业生产领域重要的分支。

在机械制造行业、冶金工业，交通运输以及军事上都得到了广泛的应用。

伺服系统强调对控制命令的快速跟踪和响应，所以伺服控制系统可以认为是随动控制系统，既可以是转速的随动控制，也可以是位置的随动控制。

在广义的角度上看，电动机的调速系统也可以认为是伺服控制的一种，只不过在调速系统中，强调的被调量是电动机的转速，更加有效的实现功率变换。

而伺服系统则强调忠实跟踪给定信号，即按控制器发出的控制命令而动作，并产生足够的力或力矩，使被驱动的机械获得期望的运动速度和位姿。

伺服系统的发展经历了由液压伺服到电气伺服的过程。

在电气伺服系统中，按驱动装置的执行元件电动机类型来分，通常分为直流伺服系统和交流伺服系统两大类。

六十年代以后，特别是七十年代以来，随着电力电子学、微电子学、传感技术、永磁技术和控制理论的惊人发展，尤其是先进控制策略的成功应用，交流伺服系统的研究和应用取得了举世瞩目的发展，己具备良好的技术性能，其动、静态特性已完全可与直流伺服系统相媲美，交流伺服系统取代直流伺服系统己成定局。

其中交流永磁同步电机 (PMSM)又以其结构简单、气隙磁密高、功率密度大、转动惯量小的优点，成为研究的热点。

和直流电机相比，交流永磁同步电机没有直流电机的换向器和电刷等缺点，和其他类型交流电动机相比，它由于没有励磁电流，因而功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好。

现已广泛用于数控机床、工业机器人、超大规模集成电路制造、柔性制造系统、载人宇宙飞船、电动工具以及家用电器等高科技领域。

另一方面，高速数字信号处理芯片(DSP) 的快速发展也对伺服系统的发展起到了推动作用。

永磁同步电机伺服电机关系
一、永磁同步电机和伺服电机的原理
永磁同步电机和伺服电机的基本原理虽然相同，都是基于电磁感应定理和磁场的交替作用来实现机械动力转化，但是在具体的实现方式上却存在差异。

永磁同步电机采用了永磁材料作为转子，与定子上的电磁线圈形成磁场的交替作用以实现运动，而伺服电机的转子则通常是一种磁性材料，通过控制电流来实现转子相对于定子的运转。

二、永磁同步电机和伺服电机的控制方式
永磁同步电机通常采用电子式换相技术，通过将控制电流和感应电流进行复合，来控制电机的运行方式。

而伺服电机则通常采用切换电容方式进行控制，通过切换不同容量的电容来调节电机的运转速度和输出力矩。

这一点与永磁同步电机的电路结构存在较大差异。

三、永磁同步电机和伺服电机适用场景的差异
永磁同步电机适用于高速高动态响应的场景，例如工业生产线上的自动化设备，以及新能源汽车方面。

而伺服电机则适用于高精度控制方面的应用，例如智能机器人、CNC加工设备、医疗器械等。

这一点在设计和选型时需要特别注意。
