（）H6.若MCS-51单片机的程序状态字PSW中的RS1,RS0=11,那么当前工作寄存器R0-R7的直接地址为（）。

7.对于指令SJMP $，其操作码为80H,其操作数即偏移量为（）。

8.当EA接地时，MCS-51单片机将从（）的地址0000H开始执行程序。

9.MOV A，40H 指令对于源操作数的寻址方式是（）寻址。

10、指令JB 0A7H，ABC的作用是若（）则跳转到ABC 。

二、问答题：(共3小题，共15分)1、什么是嵌入式系统？请简述嵌入式系统的特点。

（5分）1、MCS-51单片机的存储器空间各由哪几部分组成？CPU分别用什么指令进行访问？2、若8031单片机的晶振频率为6MHZ, 则其振荡周期、时钟周期、机器周期以及执行一条乘法指令的时间分别为多少？5、MCS-51单片机CPU响应中断的条件是什么？8、已知（A）=3FH, (B)=48H, 则执行ADD A , B指令后,标志位C、AC、OV、P 以及累加器A中的内容为多少？4、什么是中断？中断的主要作用是什么？1、源程序如下：设A<10HSTART：MOV R2，AADD A，#0FAHMOV A，R2JNC AD30ADD A，#07HAD30：ADD A，#30HRET试问：①、第2条指令的作用为（）；②、若程序执行前A=02H，程序执行完A=（）；③、本程序的功能为（）。

2、已知8031系统的INT1引脚输入温度超界中断请求信号，定时/计数器1作为定时检测的实时时钟，串行口与上位机采用中断方式通信。

系统规定了中断的优先权排队次序为：串行通信→温度超界→定时检测，试确定IE、IP的内容。

（4分）3、设振荡频率f osc=11．0592MHZ,串行口的初始化程序如下：（6分）MOV TMOD，#20HMOV TH1，#0FDHMOV TL1，#0FDHMOV PCON,#80HMOV SCON，#0C0HSETB TR1试问：①、串行口工作的波特率为（）；②、定时器/计数器1的工作方式为（），串行接口的工作方式为（）。

二、判断题（下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”。

每题1分，共30分。

）1、MCS-51单片机内部具有有位操作功能的布尔处理机；（√）2、符号相反的两个补码数相加时，有可能产生溢出；（ⅹ）3、MCS-51单片机的进位位C只能用于反映运算结果的进位状态；（ⅹ）4、MCS-51单片机中除法指令的两个操作数只能是A和B寄存器；（√）5、MCS-51单片机复位时，堆栈指针SP的内容为07H；（√）6、MCS-51单片机中所有的特殊功能寄存器均可以位寻址；（ⅹ）7、8031单片机必须要扩展外部程序存储器，系统才能运行；（√）8、同一种单片机的晶振频率越高，则执行指令的速度就越快；（√）9、MCS-51单片机一个机器周期内包括有12个振荡周期；（√）10、MCS-51单片机的P1口是一个专用的8位准双向并行I/O口；（√）11、MCS-51单片机复位后SFR中的全部寄存器均被清0；（ⅹ）12、单片机的复位有上电复位和按钮复位两个方式；（√）13、单片机中所有的指令执行以后，都会对进位标志产生影响；（ⅹ）14、8051单片机执行NOP指令时唯一的操作就是使PC的内容加1；（√）15、MCS-51单片机外部扩展数据存储器最大能达到64KB；（√）16、MCS-51单片机扩展外部存储器时，必须外接地址锁存器；（√）17、8051单片机系统中不能同时扩展外部程序存储器和数据存储器；（ⅹ）18、CPU通过地址、数据和控制等三条系统总线与接口电路交换信息；（√）19、采取中断方式来传递数据可以大大提高CPU的工作效率；（√）（√）20、MCS-51单片机系统中最多只能实现两级中断嵌套；（√）21、MCS-51单片机的片内定时器/计数器既可以工作在定时器的方式，也可以工作在计数器的方式；（√）三、程序阅读题：（共5小题，共28分）。

源程序如下：ORG 0000HSTART: MOV A, #43HMOV PSW, #80HADDC A, #BCHPUSH ARET执行本程序后 A＝（），SP=（），PSW=（），C=（）, AC=（） ,OV=（）,P=（）。

1、源程序如下：MOV A , #38HANL A , #0FHORL A , 24HADD A , 24HXRL A , #90HJZ L1JC L2SJMP L3若执行本程序前片内RAM单元（24H）=48H, 则执行本程序后有：（1）(A) = ( 0 ) (4分) ；（24H）= ( 48H ) (3分) ；（2）：程序转移到哪一个标号处执行：（L1 ）。

(3分)2、源程序如下：MOV A, #01 HMOV R1, #08 HMOV R0, #30 HLOOP: MOV@R0, ARL AINC R0DJNZ R1, LOOP……试问：（1）执行程序后（A）= ( 01H ); ( R0) = ( 38H ); ( R1 ) = ( 0 )（每空2分，共6分)（2）本段程序的功能是：（片内RAM 30H~37H单元置初值，即将：01H送入(30H) ；02H送入（31H）；04H送入（32H）；08H送入（33H）；……80H送入(37H)）(4分)5、源程序如下：PUSH APUSH DPHPUSH DPLMOV A , #04HMOV DPTR , #TABJMP @A+DPTRTAB: AJMP L0AJMP L1AJMP L2AJMP L3试问：（1）若执行本程序前堆栈指针的值（SP）= 40H, 则执行后有：（SP）= ( 43H ); (A) = ( 04H ) （每空2分，共4分）（2）执行后，程序将转到哪一个标号处执行：（L2）。

（6分）2、源程序如下：（5分）START：MOV R0，#20HMOV DPTR，#4000HMOV R1，#10HLOOP：MOVX A,＠DPTRMOV ＠R0，AINC R0INC DPLDJNZ R1，LOOPRET试问：①、本程序执行中，一共循环（）次，程序执行完后R0=（）；②、若程序执行前片外数据存储器（4000H）=2BH，程序执行完后片外数据存储器（4000H）=（）；③、本程序的功能是（）。

3、源程序如下：（5分）START：INC AMOVC A，@A+PCRETTAB：DB 30H,31H,32H,33H,34H,35H,36H,37H,38H,39H设运行本子程序以前有A<10，试问：①、第1条指令的作用为（）；②、若程序执行前A=07H，程序执行完A=（）；③、本程序的功能为（）。

4、源程序如下：（6分）START： MOV A,#1MOV R7,#1LP： CJNE R7,#5,LP1RETLP1： INC R7MOV B,R7MUL ABSJMP LP试问：①、本程序执行后A=（）；②、本程序的功能是（）。

4、源程序如下：（6分）START：MOV PSW，#80HMOV A，#7FHMOV 20H，#47HMOV R0，#20HADDC A，＠R0RET执行本程序后有：①、A ＝（ ）；②、PSW 中各标志位C=（ ）,AC=（ ） ,OV=（ ）, P=（ ）。

5、源程序如下：（6分）START ： MOV A,@R0 CLR C SUBB A,@R1 JC LP MOV A,@R0 XCH A,@R1 MOV @R0,ALP: INC R0 INC R1DJNZ R7,START RET已知R0=20H ，R1=21H ，R7=0FH ，执行本程序后有： ①、R0＝（ ），R1=（ ）；②、本程序的功能是（ ）。

四、作图题：（8分）1、试采用线选法，无关地址取1，画出8155与8031的接口电路，要求8155中RAM 的地址为7700H ～77FFH 。

（只要求画出8155中ALE 、CE 、IO/M 、WR 、RD 、RESET 脚与8031连接）（6分）2、上图中，8155命令/状态口的地址为（ ），PA 口地址为（ ）。

（2分）五、读图题：（每空1分，共8分）如下图所示的8031系统。

试问：8155I/O口地址为（），片内RAM地址为（）；74LS377地址为（），它用作输入还是输出（）；ADC0809地址为（），它用作输入还是输出（）；DAC0832地址为（），它用作输入还是输出（）。

六、编程题：（16分）7、设8031系统晶振频率为fosc = 6MHZ, 串行接口采用方式1进行通信，波特率要求为2400bit/s，试编写出串行口的初始化程序。

从片内RAM40H单元开始存放有20个不为零的带符号数。

试编程实现：1、把其中的正数送至81H开始的存储单元，2、记下正数的个数送至80H单元中，3、将所有正数的累加和存入到7E～7FH单元，其中累加和的高8位存放到4EH单元，低8位存放到4FH单元。

依下图所示，试编程序使数码管按顺序依次周而复始地显示数字0～99，要求每个两位数显示的时间等于或略大于500MS。

提示：①图中显示器的“0～9”七段显示代码依次为：C0H、F9H、A4H、B0H、99H、92H、82H、F8H、80H、90H。

②设已有延时1ms的子程序DS1MS可供调用，不必另外编写。

合集下载

微机原理与接口技术期末试题ABC三卷及答案

微机原理与接口技术期末试题ABC三卷及答案

《微机接口技术》课程试题A卷一、填空题（每空格1 分共 28 分）1．接口的基本功能是（）和（）。

2．数据输入/输出的三种方式是（）、（）和（）。

3．在查询输入/输出方式下，外设必须至少有两个端口，一个是（）端口，另一个是（）端口。

4．总线传输方式通常有三种（）、（）和（）。

5．在总线上完成一次数据传输一般要经历如下阶段（）阶段、（）阶段、（）阶段、（）阶段。

6.按总线在微机结构中所处的位置，总线可分为（）总线、（）总线、（）总线、（）总线。

7．8255A具有（）工作方式：（）选通、（）选通和（）。

8．串行通信方式分为（）和（）。

9．RS-232-C是（）与（）间的标准。

10．调制解调器是（）和（）的组合器件。

二、判断题（每小题3分共24）11．8086CPU 在读/写总线周期的 T3 状态结束对 READY 线采样,如果 READY 为低电平,则在 T3 与 T4 状态之间插入等待状态 TW。

（）12．在 8253 的方式控制字中,有一项计数锁存操作,其作用是暂停计数器的计数。

（）13．8250 的溢出错误指示 CPU 还未取走前一个数据,接收移位寄存器又将接收到的一个新数据送至输入缓冲器。

（）14．在 8088 系统（最小组态）中,执行指令”MOV [2000H],AX”需 1 个总线周期。

（）15．DMA 控制器 8237A 现行字节数寄存器的值减到 0 时,终止计数。

（）16．8086/8088CPU 的复位后开始执行的第一条指令的地址为FFFFH。

（）17．若各中断源的优先级是一样的，则可用自动循环优先级来实现。

（）18．最小模式下 8086/8088 读总线操作时序和写总线操作时序中的 DT / R 信号波形基本相同。

（）三、单项选择题：（每小题 3分，共 30 分）19．8086CPU工作在总线请求方式时，会让出（）。

A．地址总线 B．数据总线C．地址和数据总线 D．地址、数据和控制总线20．8086CPU的I/O地址空间为（）字节。

2009-2010年度第一学期《微机原理及接口技术》试卷(B卷)标准答案及评分标准

2009-2010年度第一学期《微机原理及接口技术》试卷(B卷)标准答案及评分标准

2009—2010学年第1学期《微机原理及接口技术》试卷（ B卷）参考答案及评分标准一、填空题（每空1分，共20分）。

1、运算器控制器2、181 B5 D14B3、总线接口执行时钟周期4、接口5、前1KB 00000H~003FFH 4n6、1234H 0032H7、中断控制器8 648、程序传送方式中断传送方式直接存储器存取（DMA）传送方式二、单项选择题（每题2分，共20分）。

三、分析题（共40分）。

1、（6分，每空2分）ADD AX,[BX+DI+80H] 基址变址相对寻址方式（2分）MOV BX,SI 寄存器寻址方式（2分）MOV BX,[SI] 寄存器间接寻址（2分）2、（2分）AND AL，0FH3、（5分，每空1分）AL= 5FH ，BL= 22H ，CF= 0 ，ZF= 0 ，SF= 04、（7分）左侧程序段执行后AX= EDCC （2分），DX= 5FFF （2分）程序段的功能是将十进制真值为正的变为负，为负的变为正（3分）5、（3分，每空1分）（SP）= 1FFE H，（AX）= 5000 H，（BX）= 5000 H6、（2分） 67、该微机系统的总线结构中，地址信号线为 A0~A19(1分) ，数据信号线为 D0~D7 (1分)，控制信号线有 M/IO RD WR(1分) 。

该存储系统中，在进行片间地址译码时，RAM 采用的译码方式是部分译码 (2分)（线选法，部分译码，全译码），EPROM采用的译码方式是全译码(2分) （线选法，部分译码，全译码）。

RAM的容量：2KB(2分) 地址范围：7E000H~7E7FFH或 7E800H~7EFFFH(2分)EPROM的容量：4KB(2分) 地址范围：79000H~9EFFFH(2分)四、程序题（共20分）。

1、（20分）13DB0 13DB1 13DB2 13DB3 13DB4 13DB5 13DB6 13DB7 13DB8 13DB9 13DBA 13DBB物理地址 内容 图1 内存空间分配DATA SEGMENT DATA1 DB 10DATA2 DB 23H,83H,12H,96H,45H,00H,78H,80H,0A8H,0FFH DATA3 DB ?DATA ENDS(1分)CODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATA ; ①MOV DS,AX (1分) ;给DS 赋值MOV DI,OFFSET DATA1; DATA1的偏移地址送DIMOV CL,DATA1 (1分) ;送数据个数到CL 中 XOR CH,CH (1分) ;CH 清0MOV BL,CH ;BL 暂存负数个数，清0，INC DI ;指针指向第一个数据A1: MOV AL,[DI] TEST AL,80H(1分);数据首位是否为1JE A2 ;为1，跳转INCBL(1分) ;负数个数累加A2: INC DI ; ② DI 增1LOOP A1 ; cx 不等零，跳转到A1 MOV [DI],BL (1分) ;存结果 CODE ENDSEND START(1分) ;源程序结束问题1（2分）： 作用是使DI 指向下一个要判断的数据 问题2 （1分）： DATA3中的数据是5问题3（3分）：文件名 fushu.exe （CS ）= 13DCH ， （DS ）= 13DB H 问题4（6分）：DATA1的物理地址是 13DB0H （2分）内存空间分配如图1所示（4分）2、（5分） DTOB PROC NEARMOV DX, OFFSET IBUF ;从键盘键入的十进制字符串放入IBUF 开始的空间 _MOV AH,0AH__(1分)_ ;指定DOS 功能号，传入并显示字符串 INT 21H_MOVCL,IBUF+1 (2分) ;十进制数的位数送CXMOV CH, 0MOV SI, OFFSET IBUF+2 ;指向输入的第一个字符（最高位）MOV AX, 0 ;开始将十进制数转换为二进制数AGAIN: MOV DX, 10 ; ((0*10+a4)*10+…)*10+a0 MUL DXAND BYTE PTR [SI], 0FHADD AL, [SI]ADC AH, 0 ;处理进位问题INC SILOOP AGAIN_RET_(1分)_____ ;子程序返回DTOB _ENDP_(1分)_____ ;子程序结束。

微机原理与接口技术考试试题与答案

微机原理与接口技术考试试题与答案

《微机原理与接口技术》课程期末考试试卷(A卷,考试)一、单项选择(在备选答案中选出一个正确答案，并将其填在题干后的括号。

每题 2 分，共30分)1 .某微机最大可寻址的存空间为16MB其CPU地址总线至少应有( )条。

A. 32B. 16C. 20D. 242 .用8088CPU组成的PC机数据线是( )。

A. 8 条单向线B. 16 条单向线C. 8 条双向线D. 16 条双向线3 . 微处理器系统采用存储器映像方式编址时存储单元与I/O 端口是通过( )来区分的。

A. 不同的地址编码B. 不同的读控制逻辑C. 不同的写控制逻辑D. 专用I/O 指令4 .要禁止8259A的IR0的中断请求，则其中断屏蔽操作指令字OCW应为( )。

A. 80HB. 28HC. E8HD. 01H5 . 在8086 环境下，对单片方式使用的8259A 进行初始化时，必须放置的初始化命令字为( )。

A. ICW1,ICW2,ICW3B. ICW1,ICW2,ICW4C.ICW1,ICW3,ICW4 D. ICW2,ICW3,ICW46.6166为2Kx8位的SRAM芯片，它的地址线条数为 ( )。

A. 11B. 12C. 13D. 147 . 在计算机系统中，可用于传送中断请求和中断相应信号的是( )。

A. 地址总线B. 数据总线C. 控制总线D. 都不对8 .段寄存器装入2300H,该段的最大结束地址是(A. 32FFFHB. 23000HC. 33FFFHD. 33000H9 .在进入DMA工作方式之前，DM/控制器当作CPU总线上的一个（）。

A I/O设备B. I/O接口C.主处理器D.逻辑高10 .在8086宏汇编过程中不产生指令码，只用来指示汇编程序如何汇编的指令是（）OA.汇编指令B .宏指令C.机器指令D .伪指令11.中断向量表占用存地址空间为（）。

A. 00000H〜003FFHB. 00000H〜000FFHC. 00000H〜00100HD. FFF00H H FFFFFH12 .实现CPU与8259A之间信息交换是（）。

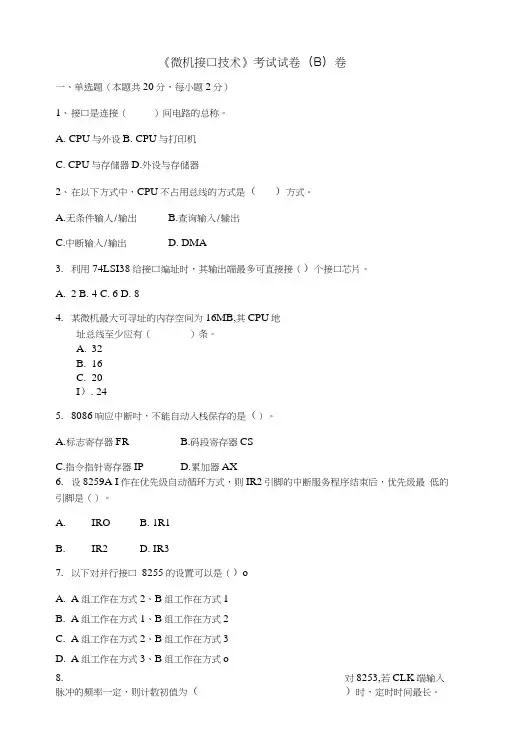

《微机原理与接口技术》考试试卷(B)卷.doc

《微机原理与接口技术》考试试卷(B)卷.doc

《微机接口技术》考试试卷（B）卷一、单选题（本题共20分，每小题2分）1、接口是连接（）间电路的总称。

A. CPU与外设B. CPU与打印机C. CPU与存储器D.外设与存储器2、在以下方式中，CPU不占用总线的方式是（）方式。

A.无条件输人/输出B.查询输入/输出C.中断输入/输出D. DMA3.利用74LSI38给接口编址时，其输出端最多可直接接（）个接口芯片。

A.2B. 4C. 6D. 84.某微机最大可寻址的内存空间为16MB,其CPU地址总线至少应有（）条。

A.32B.16C.20I）. 245.8086响应中断吋，不能自动入栈保存的是（）。

A.标志寄存器FRB.码段寄存器CSC.指令指针寄存器IPD.累加器AX6.设8259A I作在优先级自动循环方式，则IR2引脚的中断服务程序结朿后，优先级最低的引脚是（）。

A.IROB. 1R1B.IR2 D. IR37.以下对并行接口8255的设置可以是（）oA.A组工作在方式2、B组工作在方式1B.A组工作在方式1、B组工作在方式2C.A组工作在方式2、B组工作在方式3D.A组工作在方式3、B组工作在方式o8.对8253,若CLK端输入脉冲的频率一定，则计数初值为（）时，定时时间最长。

B. 1 A.C.65535D.655369.用8088CPU组成的PC机数据线是( )oA.8条单向线B.16条单向线C.8条双向线D.16条双向线10.微处理器从启动外设直到外设就绪的时间间隔内，一直执行主程序，直到外设要求服务时才中止。

此种传送方式是_________ 方式。

A.DMAB.无条件C.中断D.查询二、判断如下说法是否正确(本题共20分，每小题2分)()1. 8086对总线的操作是流水线结构。

()2.输入输出指的是接口与外设间进行数据传送，数据从外设到接口称为输入，数据从接口到外设称为输出。

()3. 8255A的方式选择控制字应写入A 口()4.因一片8259A最多可管理8个外部屮断，所以2片8259A级联使用最多可管理16个可屏蔽中断。
