TDA2030功放电路

兴向荣电子元件/

一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。TDA2030在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种，如图3－3－2所示。兴向荣电子元件/

二、集成音频功率放大器组装（一）电路组成与工作原理

电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102

低音调节电位器，W103为高音调节电位器。输入的音频信号经音量和音调调节后由C106、

C206送到TDA2030集成音频功率放大器进行功率放大。该电路工作于双电源（OCL）状态，

音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中

R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了

TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可

能出现的高频自激振荡。图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。兴向荣电子元件/

TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。

信号输入插座采用双孔莲花插座，功放输出插座和电源连接采用便于接线的接线端子。其余

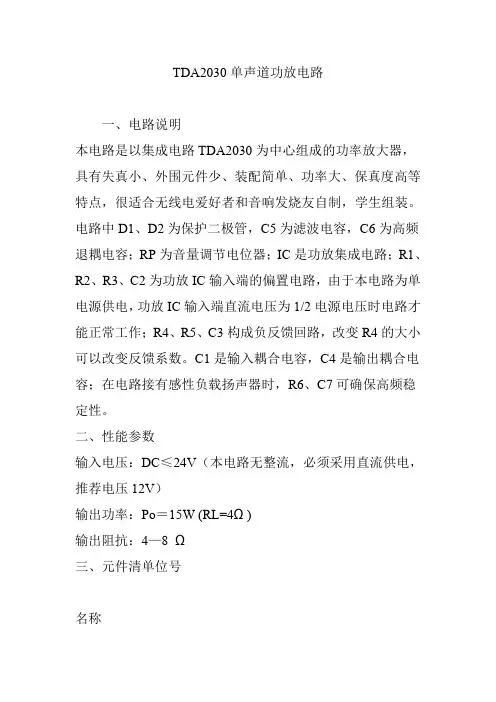

TDA2030单声道功放电路

一、电路说明

本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。

电路中D1、D2为保护二极管，C5为滤波电容，C6为高频退耦电容；RP为音量调节电位器；IC是功放集成电路；R1、R2、R3、C2为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。C1是输入耦合电容，C4是输出耦合电容；在电路接有感性负载扬声器时，R6、C7可确保高频稳定性。

二、性能参数

输入电压：DC≤24V（本电路无整流，必须采用直流供电，推荐电压12V）

输出功率：Po＝15W (RL=4Ω)

输出阻抗：4—8 Ω

三、元件清单位号

名称

规格

数量

R1、R2、R3、R5

电阻

100k

4

R4

电阻

4.7k

1

R6

电阻

22

1

RP

电位器

2k

1

C1

电解电容

4.7uF

1

C2、C3

电解电容

47uF

2

C4、C5

电解电容

1000uF

2

C6、C7

独石电容

104

2

D1、D2

二极管

1N4007

2

X1

排针

2针

1

X2、X3

接线座

2位

2

IC

集成电路

TDA2030

1

散热片含螺丁

30*24*30mm

1

PCB板

55X50mm

1

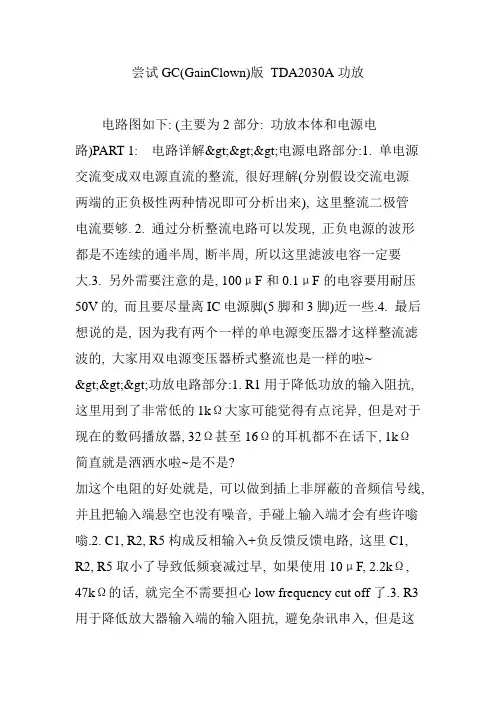

尝试GC(GainClown)版 TDA2030A功放

电路图如下: (主要为2部分: 功放本体和电源电路)PART 1: 电路详解>>>电源电路部分:1. 单电源交流变成双电源直流的整流, 很好理解(分别假设交流电源两端的正负极性两种情况即可分析出来), 这里整流二极管电流要够. 2. 通过分析整流电路可以发现, 正负电源的波形都是不连续的通半周, 断半周, 所以这里滤波电容一定要大.3. 另外需要注意的是, 100μF和0.1μF的电容要用耐压50V的, 而且要尽量离IC电源脚(5脚和3脚)近一些.4. 最后想说的是, 因为我有两个一样的单电源变压器才这样整流滤波的, 大家用双电源变压器桥式整流也是一样的啦~

>>>功放电路部分:1. R1用于降低功放的输入阻抗,

这里用到了非常低的1kΩ大家可能觉得有点诧异, 但是对于现在的数码播放器, 32Ω甚至16Ω的耳机都不在话下, 1kΩ简直就是洒洒水啦~是不是?

加这个电阻的好处就是, 可以做到插上非屏蔽的音频信号线,

并且把输入端悬空也没有噪音, 手碰上输入端才会有些许嗡嗡.2. C1, R2, R5构成反相输入+负反馈反馈电路, 这里C1,

R2, R5取小了导致低频衰减过早, 如果使用10μF, 2.2kΩ,

47kΩ的话, 就完全不需要担心low frequency cut off了.3. R3用于降低放大器输入端的输入阻抗, 避免杂讯串入, 但是这个不能太低, 不然耦合电容就不够了.(这里的10μF可以用MLCC, 各方面表现都可以的, 如果烧得厉害, 弄一个巨大的MKP也是极好的; 但是我想说小体积电容不容易引入空间里的噪音)4. R4用于提供正相输入的偏置电压.5. R6, C2构成大家常说的"茹贝尔", 用于低通滤波. R6原应用1Ω, 由于本人没有0.5~1W的1Ω电阻, 所以用1.2Ω, 0.5W的代用.6.

兴向荣电子元件/
