IBM_X系列服务器操作手册v1.0

  • 格式：doc
  • 大小：2.78 MB
  • 文档页数：28

IBM X系列服务器操作手册Ver. 1.0目录规范及流程篇 (3)服务器技术篇 (3)一、X系列服务器简介 (3)二、IBM阵列卡 (4)1、分类 (4)2、配置RAID（以ServeRAID 8i为例） (6)三、收集日志 (9)1、DSA日志 (9)2.RAID日志 (12)3、BMC日志 (18)四、故障排除 (24)1.故障排除步骤及技巧 (24)2、DASD故障 (26)五、必备工具 (27)规范及流程篇服务器技术篇一、X系列服务器简介众所周知，IBM的服务器产品线非常丰富齐全，从入门级到大型机，一应俱全。

打开IBM的官方网站，IBM给我们带来的第一印象就是——拥有如此多的专业产品可供选择。

总体来看，IBM服务器家族目前共有4条产品线：基于 Intel 架构的服务器 x系列（xSeries，近日IBM已经升级推出基于AMD皓龙处理器的5款新品）、中型企业级服务器i系列（iSeries）、UNIX 服务器p系列 (pSeries)和大型主机z系列（zSeries）。

这四大系列基本都包括了从入门级到企业级的各种档次的服务器产品，在结构上也全面包括了塔式、机架式、刀片和机柜式。

IBM eServer xSeries系列服务器是IBM服务器品牌之一。

eServer xSeries服务器得名于IBM工业标准服务器经典的―X-架构‖，是eServer家族中支持开放工业标准的代表，它是由原来的Netfinity系列发展而来的。

下面我们将用一组数据为标题，来简要描述IBM x 系列的发展历程：1）9年历史IBM在1998年提出X系列服务器设想，到现在已经有9年历史。

而使x系列真正意义上进入到应用领域，还是到了2001年之后。

相比较IBM大型机的诞生时间，x系列所关注的目标是面向中小企业，因此要比面向金融行业的大型机稍晚一些。

2）2亿美元从x1 系列到x3共经历了5载历程，耗资近2亿美元。

正是IBM看到中小企业蕴含着无限商机，因此不惜重金打造x系列。

3）3代架构IBM x系列共经历了3次架构变革。

早在2001年，IBM大型机事业部就历时三年、耗资2000多万美元开发出―SUMMIT‖芯片组。

第一代X-架构的诞生，使得IBM芯片组为INTEL 处理器赋予更强能力，工业标准服务器开始进入企业关键应用领域；以HURRICANE芯片组为核心的X3架构同样历时三年，耗资高达1亿美元。

据分析数据显示，X3架构相比X2，其系统性能约有38%的提升。

4）4地研发IBM在全球斥资成立4座xSeries研发中心。

最近的一次是在2004年7月，IBM成立了―xSeries台湾研发中心‖，研发中心初期人员达到80人，该中心定位为Mission Lab，赋予其―end-to-end开发‖使命，亦即从市场需求汇集、规格订定、乃至于产品的最终出货等所有流程。

目前已经研发出包括x206、x306及x226等3款服务器，相关投资金额业已累积达数千万美元。

另外3座研发中心位于美国的Raleigh、Austin与 Kirkland。

5）数年发布梳理IBM历年的新品发布轨迹，我们发现IBM对于1、2路服务器新品推出的力度在逐年加大，无论从推出频率还是新品数量来看，都使IBM x系列产品线日趋成熟，造就了今日非比寻常的产品线。

2002年，IBM 公司推出x232 系列服务器的升级产品——x235，针对用户不断增长的商业需要而设计；同年8月，IBM推出x 200的升级产品——面向小型企业的Pentium 4 单路服务器x205，具有热插拔硬盘功能，更加易于使用及安装。

2003年2月，IBM宣布推出当时全球最快的4路机架优化式服务器x365和最薄的4路刀片服务器BladeCenter HS40；同年8月率先推出了基于AMD处理器的面向高性能运算的系统。

2004年，IBM再次推出x205换代产品——x206塔式服务器和新一代机架优化式服务器x306；同年9月，IBM在中国市场推出了8款基于英特尔新至强（Nocona）64位扩展技术处理器的服务器新产品。

这是IBM eServer x系列品牌诞生以来规模最大的一次产品线更新，此次发布的新产品包括x206、x226、x236、x306、x336、x346以及IBM eServer BladeCenter 刀片服务器。

2005年，IBM x 系列服务器在技术上不断创新，推出了X3 架构系列产品，为基于下一代 64 位 Intel 至强处理器 7000 序列的 x 系列服务器，即入门级服务器x100 、x206m 、 x306m 产品系列。

2006年5月，IBM正式发布了4款基于Intel全新Dempsey芯片的双核服务器。

8月份，IBM宣布扩展其基于AMD Opteron处理器的服务器产品线，推出5款新品——BladeCenter LS41、BladeCenter LS21、System x3755、System x3655和System x3455。

6）一朝更名2006年5月， IBM宣布IBM eServer xSeries改名为IBM System x，后面的型号也全面更新，如原来的高性能服务器x260更名为x3800、x366更名为x3850、x460更名为x3950，其中x3代表这些系统是基于X3架构，倒数第三个数字代表功能，数字越大功能越强；倒数第二个数字代表塔式（0）还是机架式（5）；最后一个数字代表采用Intel(0)或AMD（5）的处理器。

综观IBM eServer的Z、I、P与X这4个系列服务器产品线，x系列相对起步较晚，但xSeries 成长率最近几年尤为显著。

二、IBM阵列卡1、分类目前IBM的阵列卡从控制的硬盘来说可以分成三大类：1.控制SCSI硬盘的SCSI RAID控制器：ServeRaid 、ServeRaid II、ServeRaid 3L、ServeRaid 3H、ServeRaid 4L、ServeRaid 4Lx、ServeRaid 4M、ServeRaid 4Mx、ServeRaid 4H、ServeRaid 5i、ServeRaid 6M、ServeRaid 6i/6i+、ServeRaid 7e、ServeRaid 7k ；2.控制SATA硬盘的SATA RAID控制器：ServeRaid 7e 、ServeRaid 7t；3.控制SAS硬盘以及热插拔SATA硬盘的SAS RAID控制器：ServeRaid 8e、ServeRaid 8i、ServeRaid 8k、ServeRaid 8k-l；按照是集成的阵列卡或者是选件来分：1.主板集成阵列卡：ServerRaid 7e，ServerRaid 8e2.选件阵列卡：ServerRaid 7k、ServerRaid 7t、ServerRaid 8i、ServerRaid 8k，ServerRaid 8k-l下面会详细介绍几款新的Raid卡：ServeRaid 7e：集成的SCSI RAID控制器，可以支持Raid 1、0 和Raid 10支持的机型有：xSeries 206、226、236、306、346ServeRaid 7t(part 71P8648)：选件的SATA Raid卡，支持SATA硬盘，可以最多连接4块SATA硬盘作阵列；Cache ： 128MB支持阵列级别：Raid 0、1、5、10；支持机型：xSeries 206、206m、226、306、306m、336、326、326mServeRaid 7k(part 71P8642)：选件SCSI Raid卡，支持SCSI硬盘；Cache ：128MB支持的阵列级别：Raid 0、1、5、1E、5EE、00、10、1E0、50；支持的机型：xSeries 236、346ServeRaid 8e:集成的SAS RAID控制器，支持SAS/SATA Hot-Swap的硬盘，可以支持Raid 0 和1；支持的机型：xSeries 206m、306mServerRaid 8i(part 13N2227 和part 39R8729)：选件SAS RAID控制器，支持SAS/SATA硬盘；Cache ： 256MB支持阵列级别：Raid 0、1、5、5EE、6、00、10、1E0、50、60支持的机型：xSeries 206m、306m、260、366、460System x3800、3850、3950/3950EServeRaid 8k-l(part 25r8025)：选件SAS RAID 控制器，支持SAS/SATA硬盘；Cache ：32MB支持阵列级别：Raid 0、1、10支持机型：System x3400、3550、3650ServeRaid 8k(part 25r8064)：选件SAS RAID控制器，支持SAS/SATA硬盘；Cache：256MB支持阵列级别：Raid 0、1、1E、10、5、6支持机型：System x3400、3500、3550、36502、配置RAID（以ServeRAID 8i为例）1、使用ServeRaid Manager配置启动服务器，插入IBM ServeRAID Support CD （或者包括ServeRAID Manager 程序的CD）到光驱中，如果ServeRAID Manager 程序发现未配置的控制器和ready的硬盘，程序会自动启动配置向导如下图：配置向导提供了两个配置选项：定制（Custom）和快速（Express）。

快速配置会自动配置阵列卡，也可以通过Express手动配置。

如果要使用RAID 1E，RAID 5EE，RAID 6，或RAID x0，必需使用定制配置。

使用定制配置（Custom configuration）:1）在ServeRAID Manager树，点击要设置的ServeRAID控制器（controller）2）在工具栏，点击Create3）点击Custom configuration.4）点击Next 打开创建逻辑驱动器窗口。

5）选择一个阵列级别，可以从上面的列表中选择或者通过展开高级设置菜单，从中选择。

注意：如果要创建RAID卷，必须先创建独立的驱动器，然后再运行配置向导创建RAID卷。

冗余的逻辑驱动器同步必须完成。

在同步前，可以被创建RAID卷。

6）点击下一步打开配置逻辑驱动器窗口。

7) 选择逻辑驱动器中需要加入的物理驱动器，并且修改高级属性。

注意：A．一些操作系统有逻辑驱动器大小的限制。

保存配置前，核实逻辑驱动器容量适合要安装的操作系统。

B．一个逻辑驱动器不能超过2048 GB；最大容量是n MB, 这里n 是逻辑驱动器中的物理驱动器个数。

合集下载

X服务器使用方法

X服务器使用方法

RAID级别中，RAID 1提供最高的数据安全保障。同样， 由于数据的百分之百备份，备份数据占了总存储空间的一 半，因而，RAID 1的磁盘空间利用率低，存储成本高。
PPT文档演模板
X服务器使用方法
优点：最大限度的保证用户数据的可用性和可修 复性。
缺点：使用的空间只是所有磁盘容量总和的一半， 提高了系统成本。
PPT文档演模板
X服务器使用方法
19:按照屏幕要求取出WINDOWS 光盘，然后点击”NEXT”
确认重启服务器，之后服务器将进入无人职守安装，至此 ServerGuide 光盘配置过程完成。期间会多次重启，无 需干预，请等待。
PPT文档演模板
X服务器使用方法
演讲完毕，谢谢听讲!
再见，see you again
缺点：可靠性低，不提供数据冗余，一旦用户数 据损坏，损坏的数据将无法得到恢复。
因此，RAID 0 适用于于对性能要求较高， 而对数据安全不太在乎的领域，如图形工作 站等。对于个人用户，RAID 0也是提高硬盘 存储性能的绝佳选择。
PPT文档演模板
X服务器使用方法
2: RAID 1
RAID 1和RAID 0截然不同，其技术重点全部放在如 何能够在不影响性能的情况下最大限度的保证系统的可靠 性和可修复性。
PPT文档演模板
2020/11/5
X服务器使用方法
RAID 1虽不能提高存储性能，但由于其具有的高数 据安全性，使其尤其适用于存放重要数据，如服务器和数 据库存储等领域。
PPT文档演模板
X服务器使用方法
3：RAID 5
RAID 5 是一种存储性能、数据安全和存储成本兼顾 的存储解决方案。 RAID 5可以理解为是RAID 0和RAID 1 的折衷方案。RAID 5可以为系统提供数据安全保障，但 保障程度要比RAID 1低而磁盘空间利用率要比 RAID 1高。 RAID 5具有和RAID 0相近似的数据读取速度，只是多了 一个奇偶校验信息，写入数据的速度比对单个磁盘进行写
IBM System x系列手册

IBM System x系列手册

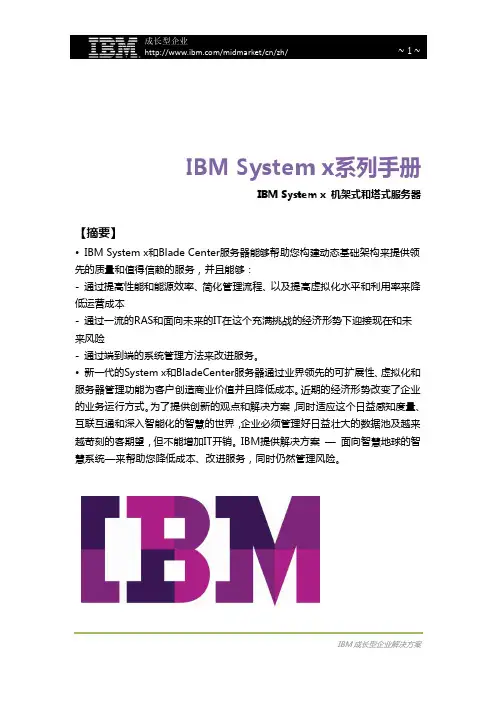

IBM System x系列手册IBM System x 机架式和塔式服务器【摘要】•IBM System x和Blade Center服务器能够帮助您构建动态基础架构来提供领先的质量和值得信赖的服务，并且能够：- 通过提高性能和能源效率、简化管理流程、以及提高虚拟化水平和利用率来降低运营成本- 通过一流的RAS和面向未来的IT在这个充满挑战的经济形势下迎接现在和未来风险- 通过端到端的系统管理方法来改进服务。
