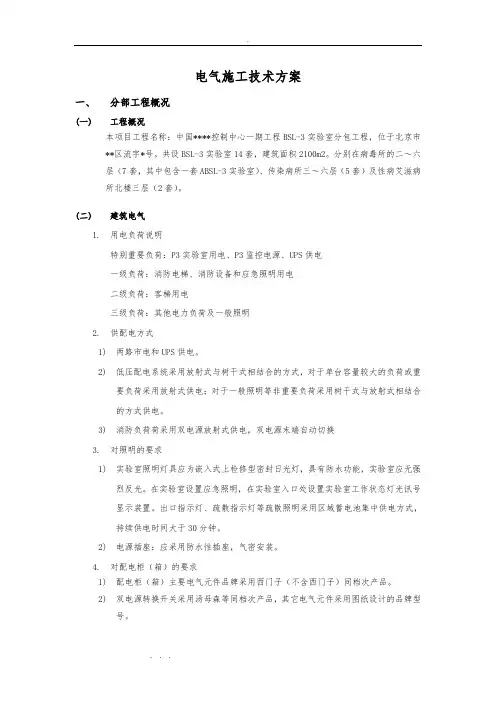

P3级实验室设计

.

. . . 电气施工技术方案

一、 分部工程概况

(一) 工程概况

本项目工程名称：中国****控制中心一期工程BSL-3实验室分包工程，位于北京市**区流字*号。共设BSL-3实验室14套，建筑面积2100m2。分别在病毒所的二～六层（7套，其中包含一套ABSL-3实验室）、传染病所三～六层（5套）及性病艾滋病所北楼三层（2套）。

(二) 建筑电气

1. 用电负荷说明

特别重要负荷：P3实验室用电、P3监控电源、UPS供电

一级负荷：消防电梯、消防设备和应急照明用电

二级负荷：客梯用电

三级负荷：其他电力负荷及一般照明

2. 供配电方式

1) 两路市电和UPS供电。

2) 低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于一般照明等非重要负荷采用树干式与放射式相结合的方式供电。

3) 消防负荷荷采用双电源放射式供电，双电源末端自动切换

3. 对照明的要求

1) 实验室照明灯具应为嵌入式上检修型密封日光灯，具有防水功能，实验室应无强烈反光。在实验室设置应急照明，在实验室入口处设置实验室工作状态灯光讯号显示装置。出口指示灯、疏散指示灯等疏散照明采用区域蓄电池集中供电方式，持续供电时间大于30分钟。

2) 电源插座：应采用防水性插座，气密安装。

4. 对配电柜（箱）的要求

1) 配电柜（箱）主要电气元件品牌采用西门子（不含西门子）同档次产品。

2) 双电源转换开关采用汤母森等同档次产品，其它电气元件采用图纸设计的品牌型号。 .

. . . 5. 对不间断电源（UPS）设备的要求

1) 满足供电事故时生物安全柜、实验室空调通风系统送排风机、事故照明、自动报警、控制系统等主要设施设备的正常运转。持续时间不少于15分钟。

P3实验室电气设计说明

一、设计依据

1.建设单位提供的设计技术要求，恒温恒温库房建筑结构资料及现场实际情况

2.《低压配电设计规范》（GB50054-2011）

3.《供配电系统设计规范》（GB50052-2009）

4.《建筑照明设计标准》（CB50034-2004）;

5.《建筑设计防火规范》（CB 50016-2008），

6.《建筑内部装修设计防火规范》（CB50222-95）

7.《实验动物设施建筑技术规范》GB50447-2008

8.《实验室技术规范》GB50346-2011 9.其他相关技术标准及规范。

二、设计范围

净化机组、照明、配电系统（强电、弱电）

三、设备用电方式

1、通风、洁净空调、照明、应急照明、普通设备均由市电供电。 2.重要仪器设备采用JPS电源。

四，动力、照明

1、为了确保实验室的安全可靠连续运行，本项目由业主拉独立的三相电敷设至各个分配电箱。

2.按设备配置及余量要求计算总用电量，并根据用电量的大小配置相应的空气开关及电线电缆的规格。

四、动力、照明

1、为了确保实验室的安全可靠连续运行，本项目由业主拉独立的三相电敷设至各个分配电箱，2、按设备配置及余量要求计算总用电量，并根据用电量的大小配置相应的空气开关及电线电缆的规格。

3、电缆选用低烟无卤阻燃交联聚卤乙烯护套钢芯电缆敷设至配电箱

4、配电箱中的主开关。各支路开关均采用ABB高通断性能断路器及小体积空气开关。

5、各支路开关均选用相应电流额定值，它具有高性能的热脱扣及短路电磁场脱扣装置，它不受电网电压的波动而发生突然断电，保障供电的可靠性。 6、低压配电系统采用放射式与树于式相结合的方式 对于单台容量较大的负荷或重要的负载采用放射式直供;对于一般负载采用树干与放射相结合的方式供电。

五、照明系统

1、照明应以柔和、明快为原则进行设计，同时考虑节能因素，避免能源浪费、以满足使用的要求，实验室选用密闭洁净灯。净化实验室灯具的规格为∶2*28W，3*18W，照度为400LX左右，走廊辅房照度为250LX左右.

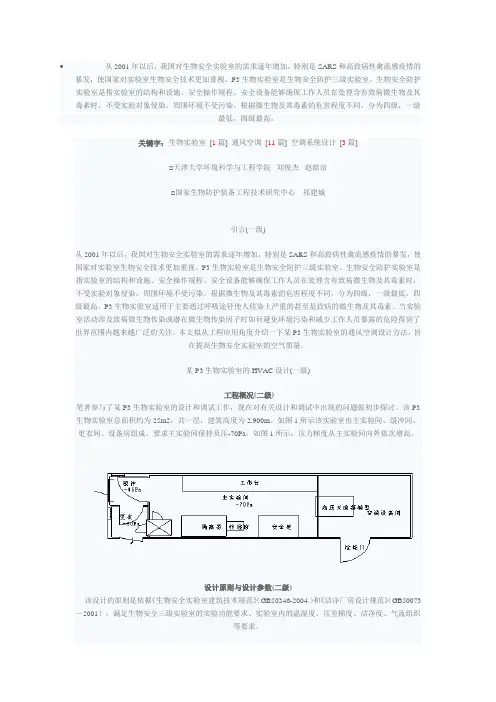

 从2001年以后，我国对生物安全实验室的需求逐年增加，特别是SARS和高致病性禽流感疫情的暴发，使国家对实验室生物安全技术更加重视。P3生物实验室是生物安全防护三级实验室。生物安全防护实验室是指实验室的结构和设施、安全操作规程、安全设备能够确保工作人员在处理含有致病微生物及其毒素时，不受实验对象侵染，周围环境不受污染。根据微生物及其毒素的危害程度不同，分为四级，一级最低，四级最高。

关键字：生物实验室 [1篇] 通风空调 [11篇] 空调系统设计 [3篇]

□天津大学环境科学与工程学院 刘俊杰 赵歆治

□国家生物防护装备工程技术研究中心 祁建城

引言(一级)

从2001年以后，我国对生物安全实验室的需求逐年增加，特别是SARS和高致病性禽流感疫情的暴发，使国家对实验室生物安全技术更加重视。P3生物实验室是生物安全防护三级实验室。生物安全防护实验室是指实验室的结构和设施、安全操作规程、安全设备能够确保工作人员在处理含有致病微生物及其毒素时，不受实验对象侵染，周围环境不受污染。根据微生物及其毒素的危害程度不同，分为四级，一级最低，四级最高。P3生物实验室适用于主要通过呼吸途径使人传染上严重的甚至是致病的微生物及其毒素。当实验室活动涉及致病微生物传染或潜在微生物传染因子时如何避免环境污染和减少工作人员暴露的危险得到了世界范围内越来越广泛的关注。本文拟从工程应用角度介绍一下某P3生物实验室的通风空调设计方法，旨在提高生物安全实验室的空气质量。

某P3生物实验室的HVAC设计(一级)

工程概况(二级)

笔者参与了某P3生物实验室的设计和调试工作，现在对有关设计和调试中出现的问题做初步探讨。该P3生物实验室总面积约为25m2，共一层，建筑高度为2.900m。如图1所示该实验室由主实验间、缓冲间、更衣间、设备房组成。要求主实验间保持负压-70Pa，如图1所示：压力梯度从主实验间向外依次增高。

P2、P3实验室标准

6.2 二级生物安全防护实验室

6.2.1 安全设备和个体防护

6.2.1.1 可能产生致病微生物气溶胶或出现溅出的操作均应在生物安全柜（II级生物安全柜为宜）或其他物理抑制设备中进行，并使用个体防护设备。

6.2.1.2 处理高浓度或大容量感染性材料均必须在生物安全柜（II级生物安全柜为宜）或其他物理抑制设备中进行，并使用个体防护设备。

上述材料的离心操作如果使用密封的离心机转子或安全离心杯，且它们只在生物安全柜中开闭和装载感染性材料，则可在实验室中进行。

6.2.1.3 当微生物的操作不可能在生物安全柜内进行而必须采取外部操作时，为防止感染性材料溅出或雾化危害，必须使用面部保护装置（护目镜、面罩、个体呼吸保护用品或其他防溅出保护设备）。

6.2.1.4 在实验室中应穿着工作服或罩衫等防护服。离开实验室时，防护服必须脱下并留在实验室内。不得穿着外出，更不能携带回家。用过的工作服应先在实验室中消毒，然后统一洗涤或丢弃。

6.2.1.5 当手可能接触感染材料、污染的表面或设备时应戴手套。如可能发生感染性材料的溢出或溅出，宜戴两副手套。不得戴着手套离开实验室。工作完全结束后方可除去手套。一次性手套不得清洗和再次使用。 6.2.2 实验室设计和建造的特殊要求

6.2.2.1 生物安全防护二级实验室必须满足本标准6.1.2中各款的要求。

6.2.2.2 应设置实施各种消毒方法的设施，如高压灭菌锅、化学消毒装置等对废弃物进行处理。

6.2.2.3 应设置洗眼装置。

6.2.2.4 实验室门宜带锁、可自动关闭。

6.2.2.5 实验室出口应有发光指示标志。

6.2.2.6 实验室宜有不少于每小时3～4次的通风换气次数。

6.3 三级生物安全防护实验室

6.3.1 安全设备和个体防护

6.3.1.1 实验室中必须安装Ⅱ级或Ⅱ级以上生物安全柜。

6.3.1.2 所有涉及感染性材料的操作应在生物安全柜中进行。当这类操作不得不在生物安全柜外进行时，必须采用个体防护与使用物理抑制设备的综合防护措施。
