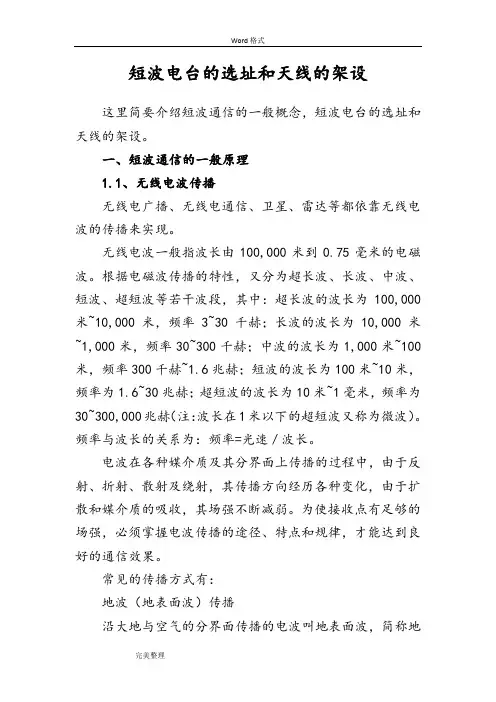

短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。

一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。

无线电波一般指波长由100,000米到0.75毫米的电磁波。

根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。

频率与波长的关系为：频率=光速／波长。

电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。

为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。

常见的传播方式有：地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。

地波的传播途径如图1.1 所示。

其传播途径主要取决于地面的电特性。

地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。

但地波不受气候影响，可靠性高。

超长波、长波、中波无线电信号，都是利用地波传播的。

短波近距离通信也利用地波传播。

天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。

电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。

1.2 、电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。

电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。

上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。

短波双极天线是一种常用于无线电通信的天线类型，通常用于接收和发送短波信号。

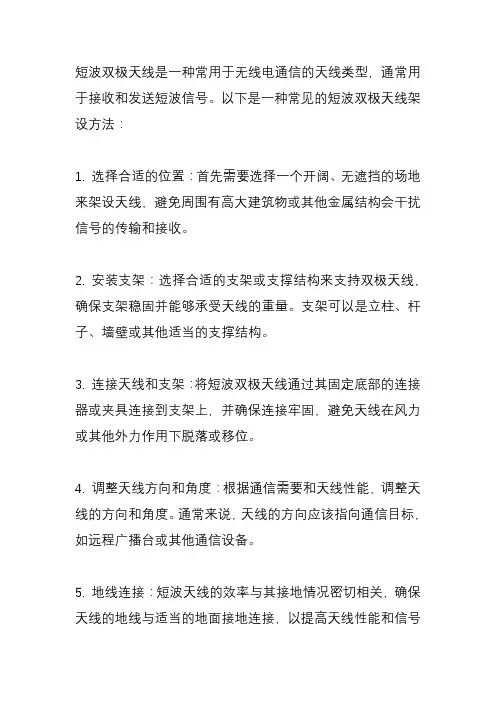

以下是一种常见的短波双极天线架设方法：1. 选择合适的位置：首先需要选择一个开阔、无遮挡的场地来架设天线，避免周围有高大建筑物或其他金属结构会干扰信号的传输和接收。

2. 安装支架：选择合适的支架或支撑结构来支持双极天线，确保支架稳固并能够承受天线的重量。

支架可以是立柱、杆子、墙壁或其他适当的支撑结构。

3. 连接天线和支架：将短波双极天线通过其固定底部的连接器或夹具连接到支架上，并确保连接牢固，避免天线在风力或其他外力作用下脱落或移位。

4. 调整天线方向和角度：根据通信需要和天线性能，调整天线的方向和角度。

通常来说，天线的方向应该指向通信目标，如远程广播台或其他通信设备。

5. 地线连接：短波天线的效率与其接地情况密切相关，确保天线的地线与适当的地面接地连接，以提高天线性能和信号接收质量。

6. 安全固定：最后，确保天线已经安全牢固地固定在支架上，避免在恶劣天气条件下损坏或移动。

7. 确保天线长度：短波双极天线的长度通常应该匹配所要接收的信号的频率，正确的天线长度有助于提升天线的性能和接收质量。

8. 调整天线高度：根据通信需求，需合理调整天线的高度，一般来说，天线越高，信号接收质量越好，但天线高度过高也可能增加建设成本，需要根据具体情况选择最优高度。

9. 测试和优化：将架设好的天线连接到无线电接收设备或发送设备上，进行信号测试和优化工作，以确保天线性能和信号传输质量。

需要注意的是，架设天线是一项需要耐心、注意安全、技术水平要求较高的工作，如果缺乏相应的技术知识，可以向专业人士或咨询机构寻求帮助。

同时，在进行天线架设时，还需要遵守相关规定和安全要求，避免出现有害电磁辐射和潜在安全隐患问题。

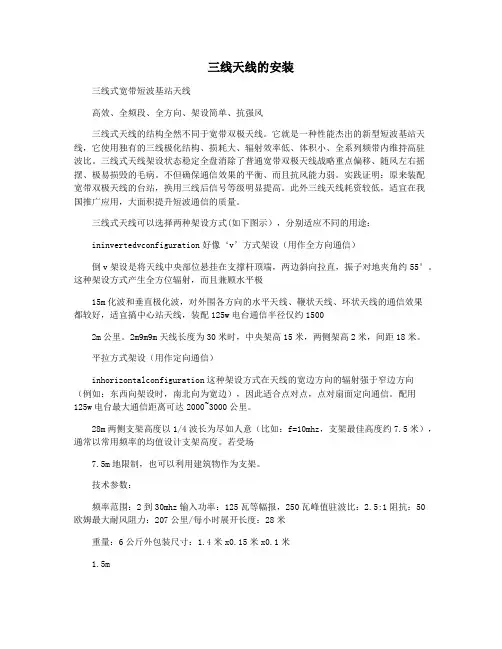

三线天线的安装三线式宽带短波基站天线高效、全频段、全方向、架设简单、抗强风三线式天线的结构全然不同于宽带双极天线。

它就是一种性能杰出的新型短波基站天线，它使用独有的三线极化结构、损耗大、辐射效率低、体积小、全系列频带内维持高驻波比。

三线式天线架设状态稳定全盘消除了普通宽带双极天线战略重点偏移、随风左右摇摆、极易损毁的毛病。

不但确保通信效果的平衡、而且抗风能力弱。

实践证明：原来装配宽带双极天线的台站，换用三线后信号等级明显提高。

此外三线天线耗资较低，适宜在我国推广应用，大面积提升短波通信的质量。

三线式天线可以选择两种架设方式(如下图示），分别适应不同的用途：ininvertedvconfiguration好像‘v’方式架设（用作全方向通信）倒v架设是将天线中央部位悬挂在支撑杆顶端，两边斜向拉直，振子对地夹角约55°。

这种架设方式产生全方位辐射，而且兼顾水平极15m化波和垂直极化波，对外围各方向的水平天线、鞭状天线、环状天线的通信效果都较好，适宜搞中心站天线，装配125w电台通信半径仅约15002m公里。

2m9m9m天线长度为30米时，中央架高15米，两侧架高2米，间距18米。

平拉方式架设（用作定向通信）inhorizontalconfiguration这种架设方式在天线的宽边方向的辐射强于窄边方向（例如：东西向架设时，南北向为宽边），因此适合点对点，点对扇面定向通信。

配用125w电台最大通信距离可达2000~3000公里。

28m两侧支架高度以1/4波长为尽如人意（比如：f=10mhz，支架最佳高度约7.5米），通常以常用频率的均值设计支架高度。

若受场7.5m地限制，也可以利用建筑物作为支架。

技术参数：频率范围：2到30mhz输入功率：125瓦等幅报，250瓦峰值驻波比：2.5:1阻抗：50欧姆最大耐风阻力：207公里/每小时展开长度：28米重量：6公斤外包装尺寸：1.4米x0.15米x0.1米1.5m。

短波双极天线架设方法短波双极天线架设指南
材料准备：
双极天线材料（例如电线、绝缘体）
天线馈线
天线连接器
桅杆或其他支撑结构
测量工具（例如卷尺、水平仪）
选址和高度：
选择开阔无遮挡的位置，远离电气干扰源。

天线高度应尽可能高，以获得最佳接收范围。

天线结构：
使用绝缘体将天线线隔离在一定距离，形成双极天线。

天线两端的长度应相同，并且长度通常为工作频率波长的二分之一。

为防止天线因风而下垂，可以使用支撑线或支撑杆。

馈线连接：
将馈线连接到天线的中心，使用合适的连接器。

馈线应沿着桅杆垂直延伸，避免接触任何金属表面。

桅杆安装：
将桅杆竖立在选定的位置，并使用地锚固定。

确保桅杆垂直，可以使用水平仪进行检查。

将天线安装在桅杆顶部或适当的高度。

使用支撑线或支撑杆将天线固定在适当的位置。

调整天线角度，以获得最佳信号接收。

调整和测试：
使用天线分析仪或其他测试设备，调整天线的谐振频率和阻抗。

将测试结果与预期的值进行比较，并根据需要进行调整。

使用注意事项：
保持天线清洁干燥，以防止锈蚀和腐蚀。

雷暴期间，应断开天线的连接。

如果天线出现损坏或故障，请尽快修理或更换。

使用更长的天线可提高接收范围。

使用带有屏障的馈线可减少干扰。

定期检查天线和馈线，以确保其正常运行。

安装天线时，请遵守当地法规和安全指南。

短波电台天线操作方法
操作短波电台天线的方法如下：
1.调整天线长度：根据要接收或发送的频率选择适当的天线长度。

天线长度可以通过添加或移除天线的节段来调整。

2.选择天线型式：常见的短波天线类型包括偶极子天线、垂直天线和对数周期天线等。

根据实际需求选择合适的天线型式。

3.安装天线：将天线固定在适当高度的支架上。

确保天线垂直且稳固，避免与其他金属物体接触。

4.连接天线：将天线电缆连接到电台的天线接口上。

使用合适的连接器，确保连接牢固无松动。

5.调谐天线：通过调整天线的长度或电容装置来匹配电台的输出阻抗。

调谐天线可以提高电台的性能和传输效果。

6.定期维护：定期检查天线连接是否松动，清除可能的杂物积聚，并检查天线线缆是否损坏。

必要时，进行修复或更换。

需要注意的是，操作天线时应注意安全，避免不必要的触电风险。

在操作之前，
最好查阅相关的天线使用手册或咨询专业人士以获得更详细的指导。
