钛白粉工艺流程引言：钛白粉是一种重要的白色颜料，广泛应用于涂料、塑料、橡胶、纸张等行业。

其生产过程包括原料处理、反应制备、分离纯化和干燥等环节。

本文将详细介绍钛白粉的工艺流程。

一、原料处理钛白粉的主要原料是钛矿石，一般为金红石型钛矿石。

原料处理的目的是去除杂质，提高钛矿石的纯度。

首先，将钛矿石经过破碎、磨矿等步骤得到粉状物料。

然后，通过浮选法或磁选法去除石英、硅化物等非金属矿物。

最后，采用氯化法或硫酸法进行酸溶或氧化处理，以去除铁、钒等杂质。

二、反应制备原料处理后得到的钛矿石粉末经过反应制备，得到钛白粉的前驱体。

主要有硫酸法和氯化法两种方法。

硫酸法是将钛矿石和硫酸反应生成硫酸钛溶液，再经过水解、沉淀、过滤等步骤得到钛白粉前驱体。

氯化法是将钛矿石和氯气反应生成氯化钛，再经过水解、沉淀、过滤等步骤得到钛白粉前驱体。

两种方法各有优劣，可根据具体情况选择。

三、分离纯化钛白粉前驱体经过反应制备后，需要进行分离纯化，以去除杂质。

常用的方法是离心分离、过滤和洗涤等。

首先，通过离心分离将固体和液体分离，得到含有钛白粉的沉淀。

然后，通过过滤将沉淀分离出来，得到湿态的钛白粉。

最后，通过洗涤去除残留的酸性或碱性物质，使钛白粉更加纯净。

四、干燥经过分离纯化后的湿态钛白粉需要进行干燥处理，以去除水分。

常用的干燥方法有气流干燥、真空干燥和喷雾干燥等。

其中，气流干燥是将湿态钛白粉放置在通风设备中，利用气流的热量将水分蒸发掉。

真空干燥是将湿态钛白粉放置在真空环境中，利用低压下水分的蒸发。

喷雾干燥是将湿态钛白粉通过喷雾器均匀喷洒到热风中，使水分迅速蒸发。

结论：钛白粉的工艺流程包括原料处理、反应制备、分离纯化和干燥等环节。

通过破碎、磨矿等步骤处理钛矿石，去除杂质提高纯度。

通过硫酸法或氯化法反应制备钛白粉的前驱体。

通过离心分离、过滤和洗涤等步骤进行分离纯化。

最后，通过气流干燥、真空干燥或喷雾干燥去除水分，得到干燥的钛白粉。

这些步骤相互衔接，共同完成了钛白粉的生产过程。

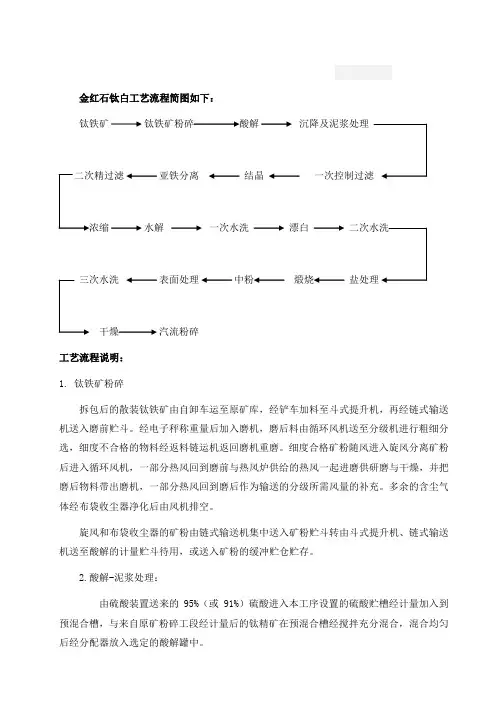

金红石钛白工艺流程简图如下：钛铁矿钛铁矿粉碎酸解沉降及泥浆处理亚铁分离结晶水解一次水洗漂白表面处理中粉煅烧盐处理干燥汽流粉碎工艺流程说明：1. 钛铁矿粉碎拆包后的散装钛铁矿由自卸车运至原矿库，经铲车加料至斗式提升机，再经链式输送机送入磨前贮斗。

经电子秤称重量后加入磨机，磨后料由循环风机送至分级机进行粗细分选，细度不合格的物料经返料链运机返回磨机重磨。

细度合格矿粉随风进入旋风分离矿粉后进入循环风机，一部分热风回到磨前与热风炉供给的热风一起进磨供研磨与干燥，并把磨后物料带出磨机，一部分热风回到磨后作为输送的分级所需风量的补充。

多余的含尘气体经布袋收尘器净化后由风机排空。

旋风和布袋收尘器的矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解的计量贮斗待用，或送入矿粉的缓冲贮仓贮存。

2.酸解-泥浆处理：由硫酸装置送来的95%（或91%）硫酸进入本工序设置的硫酸贮槽经计量加入到预混合槽，与来自原矿粉碎工段经计量后的钛精矿在预混合槽经搅拌充分混合，混合均匀后经分配器放入选定的酸解罐中。

用蒸汽加热引发酸解反应。

酸解反应使钛铁矿中的大部分金属氧化物与硫酸发生反应，其中钛以硫酸氧钛的形式作为分解产物。

酸解反应为放热反应，反应放出的热量使酸解罐中的物料温度迅速升高至180℃～200℃左右，温度的升高加速了酸解反应的进行。

酸解主反应完成后熟化一定时间，通过仪表计量加水浸取，浸取一段时间调整钛液中的三价钛离子含量及F值。

浸取完成后的钛液用泵送到沉降工序。

酸解反应产生的酸解尾气中含有大量的水蒸气及微量的矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。

通过管道将酸解尾气引至酸解罐主烟囱中，将水池中的碱性水通过水泵喷射进入酸解罐主烟囱，洗涤除去酸解尾气中的矿粉尘及二氧化硫等污染物质，并将酸解尾气冷却至50℃左右，洗涤后的酸解尾气通过酸解罐烟囱40米高点达标排放。

洗涤废水设冷却塔循环使用，并用其中一部分输送酸解泥渣至污水处理场，分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中和处理。

金红石钛白工艺流程简图如下：钛铁矿钛铁矿粉碎酸解沉降及泥浆处理亚铁分离结晶水解一次水洗漂白表面处理中粉煅烧盐处理干燥汽流粉碎工艺流程说明：1. 钛铁矿粉碎拆包后的散装钛铁矿由自卸车运至原矿库，经铲车加料至斗式提升机，再经链式输送机送入磨前贮斗。

经电子秤称重量后加入磨机，磨后料由循环风机送至分级机进行粗细分选，细度不合格的物料经返料链运机返回磨机重磨。

细度合格矿粉随风进入旋风分离矿粉后进入循环风机，一部分热风回到磨前与热风炉供给的热风一起进磨供研磨与干燥，并把磨后物料带出磨机，一部分热风回到磨后作为输送的分级所需风量的补充。

多余的含尘气体经布袋收尘器净化后由风机排空。

旋风和布袋收尘器的矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解的计量贮斗待用，或送入矿粉的缓冲贮仓贮存。

2.酸解-泥浆处理：由硫酸装置送来的95%（或91%）硫酸进入本工序设置的硫酸贮槽经计量加入到预混合槽，与来自原矿粉碎工段经计量后的钛精矿在预混合槽经搅拌充分混合，混合均匀后经分配器放入选定的酸解罐中。

用蒸汽加热引发酸解反应。

酸解反应使钛铁矿中的大部分金属氧化物与硫酸发生反应，其中钛以硫酸氧钛的形式作为分解产物。

酸解反应为放热反应，反应放出的热量使酸解罐中的物料温度迅速升高至180℃～200℃左右，温度的升高加速了酸解反应的进行。

酸解主反应完成后熟化一定时间，通过仪表计量加水浸取，浸取一段时间调整钛液中的三价钛离子含量及F值。

浸取完成后的钛液用泵送到沉降工序。

酸解反应产生的酸解尾气中含有大量的水蒸气及微量的矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。

通过管道将酸解尾气引至酸解罐主烟囱中，将水池中的碱性水通过水泵喷射进入酸解罐主烟囱，洗涤除去酸解尾气中的矿粉尘及二氧化硫等污染物质，并将酸解尾气冷却至50℃左右，洗涤后的酸解尾气通过酸解罐烟囱40米高点达标排放。

洗涤废水设冷却塔循环使用，并用其中一部分输送酸解泥渣至污水处理场，分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中和处理。

钛白粉生产工艺流程钛白粉是一种常用的白色颜料，广泛应用于油漆、涂料、塑料、纸张、橡胶等行业。

其生产工艺通常包括矿石的选矿和预处理、硫酸法浸出、分离、氧化、结晶、煅烧等多个步骤。

下面将详细介绍钛白粉的生产工艺流程。

1. 选矿和预处理：从天然含钛矿石中选取适合生产钛白粉的矿石，然后进行矿石的粉碎和选矿操作，将含钛矿石中的杂质去除。

2. 浸出：将预处理后的矿石与浓硫酸进行反应，生成硫酸钛溶液。

该反应通常在高温和压力下进行，以增加反应速率和产量。

3. 分离：将浸出后的硫酸钛溶液进行过滤、沉淀、离心等处理，将其中固体的杂质分离出来，得到较纯的钛酸盐溶液。

4. 氧化：将钛酸盐溶液暴露在空气中，利用氧化反应将钛酸盐转化为四氧化三钛。

这一步通常需要较长时间，并且温度和湿度的控制也十分关键。

5. 结晶：将氧化后的溶液进行浓缩和晶化处理，使溶液中的四氧化三钛结晶析出。

同时，通过控制晶体大小和形状，既可以提高纯度，又可以改善钛白粉的光学性能。

6. 煅烧：将结晶的四氧化三钛进行煅烧，将其转化为钛白粉。

煅烧的条件包括温度、时间和气氛的控制，以及煅烧过程中的搅拌等操作。

煅烧过程中，四氧化三钛的晶体结构会发生变化，形成更稳定的锐钛矿相结构。

7. 粉碎和分级：将煅烧后的钛白粉进行粉碎和分级，以得到所需的粒度和分布，满足不同行业和应用的要求。

8. 表面处理：钛白粉的表面处理可以通过涂覆有机物或进行表面改性等方式进行，以改善钛白粉的分散性、增加其附着力和增强其抗紫外线能力等性能。

9. 包装和储存：将处理后的钛白粉根据不同规格、用途和客户需求进行包装和贮存，以便于销售和运输。

总的来说，钛白粉的生产工艺流程涉及了选矿、浸出、分离、氧化、结晶、煅烧、粉碎和分级、表面处理等多个步骤，每个步骤都需要仔细控制参数和条件，以确保钛白粉的质量和性能。

随着科技的发展，钛白粉的生产工艺也在不断改进和突破，以提高生产效率、降低成本和减少环境污染。
