硫酸法生产钛白粉工艺

钛白粉生产流程
钛白粉生产流程分为硫酸法和氯化法两种，其中硫酸法采用钛铁矿为原料，氯化法则使用氯化钛为原料。

硫酸法生产钛白粉的流程如下：
1. 原料选用：钛铁矿经过选矿、焙烧处理，得到含有二氧化钛的硫酸钛矿。

2. 硫酸法浸出：将硫酸钛矿与浓硫酸在高温、高压下反应，使得二氧化钛与硫酸反应生成硫酸钛酸钠溶液。

3. 前处理：硫酸钛酸钠溶液通过高温、高压蒸发、干燥处理，得到过程物料钛白粉前体。

4. 还原制氧：使用氢气对钛白粉前体进行还原，进一步提高了钛白粉的光泽、涂层性能。

5. 粉碎：将还原制氧后的钛白粉进行机械粉碎、分级处理，得到最终的钛白粉产品。

氯化法生产钛白粉的流程如下：
1. 原料选用：选择含有足够纯度的氯化钛或Appcrott法制备的氯化钛精矿作为原料。

2. 氯化过程：将氯化钛原料、氯气、辅料等在高温、高压下进行氯化反应，得到氯化钛气相和氯化钛溶液相。

3. 湿法过程：将氯化钛溶液进行蒸发、结晶、分离，得到二氧化钛、氯化钙等物质。

4. 前处理：与硫酸法相同，将得到的过程物料进行干燥、煅烧等前处理，得到钛白粉前体。

5. 还原制氧、粉碎等步骤同硫酸法。

综上所述，钛白粉生产流程主要分为硫酸法和氯化法两种。

不同的原料和反应条件，以及工艺流程产生了钛白粉的不同性质和用途。

在生产过程中，还需要严格控制质量、环保和安全等方面的要求，以保证生产出高质量、合格的钛白粉产品。

硫酸法钛白粉的生产-—酸解、浸取、还原一、酸解方法根据参与反应的硫酸浓度和最终反应产物的状态，钛铁矿酸解的方法有液相法、两相法和固相法三种。

1.液相法采用55%-65％的硫酸，酸解反应在液相进行，反应温度为130℃-140℃，反应时间为12—16h，为了防止早期水解,酸比值（F)控制在3—3.2，直接得到硫酸钛溶液.2.两相法采用65％-80％的硫酸，反应温度为150-200℃，反应时间为6-8h，F值控制在1.8—2。

2,加热至有沉淀析出为止,所得产物呈糊状,加水浸取后，生成悬浮溶液，反应率达85%一90％。

3.固相法采用80%以上的硫酸，反应剧烈迅速,在5-30min内完成,反应最高温度达250℃,由于硫酸的沸点为338℃，所以能够适应这一要求。

所得产物为固相物，然后加水浸取为溶液，控制F值在1.6-2。

0，最高酸解率可达97％.二、固相法酸解的优点液相法和两相法酸解的反应时间长，耗用硫酸多，钛铁矿的分解率低。

与这两种方法比较，固相法具有下列优点：①耗用硫酸量最少；②反应最迅速,可减少加温时间，缩短生产周期，提高设备利用率和产量，节约燃料；③酸解率最高；④溶液F值比较低，有利于后期水解的进行；⑤设备强度大，生产能力高.正是由于固相法酸解的优点多,所以工业生产一般都采用固相法。

三、酸解发生的化学反应钛铁矿的化学组成是偏钛酸亚铁(FeTi0）,它是一种弱酸弱碱盐，能与强3酸反应，并能进行得比较完全。

硫酸分解铁铁矿的反应一般认为是按下列反应式进行:酸解后生成的硫酸钛和硫酸氧钛之间的比例，由酸解条件而定,从反应式（1)、反应式(2）可以看出，每生成lmol的硫酸钛，需要2mo1的硫酸，而每生成lmol的硫酸氧钛，只需要1mol的硫酸.由此可见，硫酸过量得越多，越有利于反应的进行,且生成硫酸钛。

四、有效酸在酸解产物浸取所得的钛液中,硫酸主要以三种形式存在：①与钛结合的硫酸；②与其他金属(主要是铁)结合的硫酸；③未被结合，过剩的游离酸。

硫酸法是一种常用的制备钛白粉的工艺方法，它通过化学反应将钛矿石转化为钛酸盐，再经过沉淀、分离、洗涤和煅烧等步骤，最终得到钛白粉产品。

下面我将详细描述硫酸法制备钛白粉的工艺流程和化学反应的步骤。

1.原料准备钛矿石是制备钛白粉的主要原料，常用的钛矿石有金红石、钛铁矿等。

首先需要将钛矿石破碎、磨矿，使其粒度适宜，便于后续的化学反应。

2.硫酸浸取将磨碎的钛矿石与浓硫酸进行反应，生成钛酸盐溶液。

反应的化学方程式为：TiO2 + 2H2SO4 → Ti(SO4)2 + 2H2O3.滤液沉淀将钛酸盐溶液进行滤液分离，得到含有钛酸盐的滤液。

滤液中除了钛酸盐外，还含有杂质离子等。

4.钛酸盐沉淀通过加入饱和硫酸钠溶液或过量硫酸进行钛酸盐的沉淀。

沉淀反应的化学方程式为：Ti(SO4)2 + 2Na2SO4 → TiO2·nH2O↓ + 2Na2SO4+ 2H2SO45.滤液与沉淀分离将钛酸盐沉淀与滤液进行分离，得到湿态的钛酸盐沉淀。

6.洗涤将湿态的钛酸盐沉淀进行多次的洗涤，以去除其中的杂质离子和硫酸根离子。

洗涤一般使用水或酸性溶液进行。

7.煅烧将洗涤后的钛酸盐沉淀进行煅烧，使其转化为钛白粉。

煅烧的温度一般在800°C-1000°C之间，时间较长，可以达到几小时到几十小时。

8.粉碎和分级将煅烧后的钛白粉进行粉碎和分级，使其达到所需的粒度要求。

钛白粉的粒度对于其应用性能有着重要的影响。

9.包装和成品将粉碎和分级后的钛白粉进行包装，成为最终的成品。

总结：硫酸法制备钛白粉的工艺流程主要包括原料准备、硫酸浸取、滤液沉淀、钛酸盐沉淀、滤液与沉淀分离、洗涤、煅烧、粉碎和分级、包装和成品等步骤。

其中，硫酸浸取和钛酸盐沉淀是关键的化学反应步骤，通过这些反应，将钛矿石转化为钛酸盐，再经过后续的处理得到钛白粉成品。

这个工艺流程在实际生产中已经得到广泛应用，能够高效、稳定地制备出优质的钛白粉产品。

钛白粉的生产工艺流程硫酸法生产锐钛型钛白粉生产中的硫酸其实是充当了一个载体，就是先把钛拿出来，经过除杂，然后再弄成钛。

氯化法钛白粉生产中的氯气也是这样。

硫酸法锐钛型钛白粉的工艺简述：硫酸法生产钛白粉步骤1、钛矿粉碎将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉，并送到储存和计量钛矿粉的料仓。

硫酸法生产钛白粉步骤2、酸解用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。

钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。

用过量的酸就能使反应进行到底。

由于这个反应是一个放热反应，最高温度可以达到250℃，因此必须采用高沸点的酸--硫酸才能适应这一反应。

在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。

为了除铁，用金属铁把钛液中的高价铁还原成亚铁，同时，为了避免亚铁的再一次氧化，还必须用过量的金属铁把定量的四价钛还原成三价钛。

硫酸法生产钛白粉步骤3、沉降酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。

铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质，在结晶或水解、水洗的过程中除去。

不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。

不溶性杂质中的另一部分是硅和铝的胶体化合物，以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。

硫酸法生产钛白粉步骤4、洗渣经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。

硫酸法生产钛白粉步骤5、结晶结晶有两种方式：冷冻结晶和真空结晶。

FeSO4溶解度受溶液的温度影响很大。

因此，在组成一定的钛液中，FeSO4的溶解度随温度的降低而降低，本工序的主要目的就是使钛液的温度降低。

硫酸法钛白粉生产一、实验目的1.熟悉常见的仪器的使用和实验方案的设计要求；2.了解硫酸法钛白粉生产工艺流程及其过程中存在的问题；3.掌握硫酸法钛白粉生产的基本方法及钛白粉产品的分析方法；4.掌握硫酸法钛白的生产原理，了解产品的常见工艺指标。

二、硫酸法钛白粉制备原理及工艺用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。

钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。

用过量的酸就能使反应进行到底。

酸解涉及到的方程式：FeTiO3+3H2SO4→FeSO4+Ti(SO4)2+3H2OFeTiO3+2H2SO4→FeSO4+TiOSO4+2H2OFe2O3+3H2SO4→Fe2(SO4)3+3H2O酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。

在结晶或水解、水洗的过程中除去,经过上述步骤除杂后，还有一些肉眼看不到的悬浮杂质，这些杂质将会影响到成品的色相。

因此，利用木炭粉的强吸附作用进一步除去，达到净化的目的。

然后将得到的产品浓缩使其浓度提高到水解所要求的指标。

经过水解，使二氧化钛从液相（钛液）重新转变为固相。

钛液水解是硫酸法生产钛白粉最关键的一步，为确保水解产物的质量，水解条件必须严格控制。

水解快结束的时候用水稀释，可提高钛液的水解率，但稀释过度，则会影响水合二氧化钛的质量。

水解方程式有：TiSO4+2H2O→TiOSO4+H2SO4TiOSO4+2H2O→H2TiO3↓+H2SO4水解后的水合二氧化钛含有硫酸以及铁、铝、锰、铜、镍、钒、铅等离子，必须进行水洗（其酸性滤液应回收处理）、漂白（酸性和还原条件下进行）将它们除去，否则产品将被污染。

漂白涉及到的方程式如下：H2TiO3+H2SO4→TiOSO4+2H2O2Fe(OH)3+H2SO4→Fe2(SO4)3+6H2OZn+2Fe3+→Zn2++2Fe2+Zn+2Ti4+→Zn2++2Ti3+偏钛酸在煅烧前需要加入不同类型的添加剂，以使得在煅烧过程中，温度适当，内部变化平稳，使成品的二氧化钛具有稳定的晶型，良好的色相、光泽，较好的着色力、遮盖力，较低的吸油量和合适的晶粒大小、形状，以及在使用介质中良好的分散性。

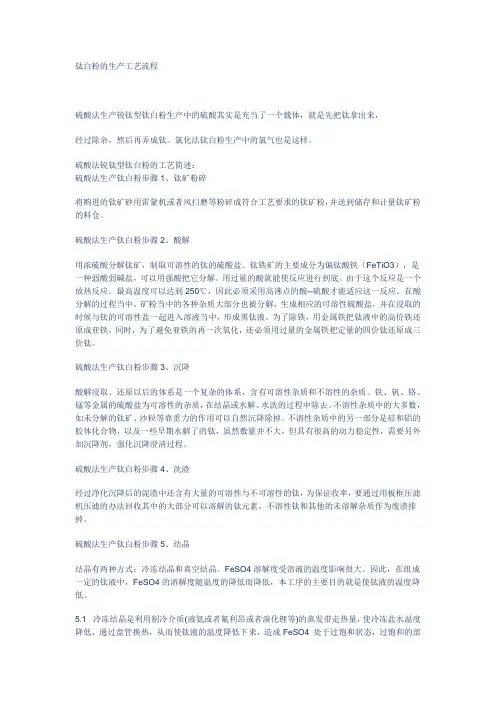

钛白粉的生产工艺流程硫酸法生产锐钛型钛白粉生产中的硫酸其实是充当了一个载体，就是先把钛拿出来，经过除杂，然后再弄成钛。

氯化法钛白粉生产中的氯气也是这样。

硫酸法锐钛型钛白粉的工艺简述：硫酸法生产钛白粉步骤1、钛矿粉碎将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉，并送到储存和计量钛矿粉的料仓。

硫酸法生产钛白粉步骤2、酸解用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。

钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。

用过量的酸就能使反应进行到底。

由于这个反应是一个放热反应，最高温度可以达到250℃，因此必须采用高沸点的酸--硫酸才能适应这一反应。

在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。

为了除铁，用金属铁把钛液中的高价铁还原成亚铁，同时，为了避免亚铁的再一次氧化，还必须用过量的金属铁把定量的四价钛还原成三价钛。

硫酸法生产钛白粉步骤3、沉降酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。

铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质，在结晶或水解、水洗的过程中除去。

不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。

不溶性杂质中的另一部分是硅和铝的胶体化合物，以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。

硫酸法生产钛白粉步骤4、洗渣经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。

硫酸法生产钛白粉步骤5、结晶结晶有两种方式：冷冻结晶和真空结晶。

FeSO4溶解度受溶液的温度影响很大。

因此，在组成一定的钛液中，FeSO4的溶解度随温度的降低而降低，本工序的主要目的就是使钛液的温度降低。

硫酸法生产钛白粉工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硫酸法生产钛白粉是一种常见的工业生产方法，以下是其工艺流程的详细描述：1. 原料准备。

钛白粉硫酸法生产工艺钛白粉是一种重要的白色颜料，被广泛用于涂料、塑料、纸张等行业。

钛白粉硫酸法生产工艺是制备钛白粉的一种主要方法。

本文将详细介绍钛白粉硫酸法的生产工艺。

一、原料准备钛白粉硫酸法的主要原料是钛酸和硫酸。

钛酸是一种无机化合物，通常使用钛矿石经过选矿、焙烧、酸浸等步骤制得。

硫酸则是从硫矿石制得。

此外，制备钛白粉还需要一些辅助材料，如稳定剂、助剂等。

二、钛酸的制备钛酸的制备是钛白粉硫酸法的第一步。

首先，将经过选矿和焙烧的钛矿石与浓硫酸混合，在高温下进行酸浸反应。

酸浸反应使得钛矿石中的钛元素与硫酸发生化学反应，生成钛酸溶液。

接下来，通过过滤、蒸发、结晶等步骤，将钛酸溶液中的杂质去除，得到纯净的钛酸。

三、钛酸的硫酸化钛酸的硫酸化是钛白粉硫酸法的核心步骤。

将纯净的钛酸与浓硫酸反应，生成硫酸钛。

这一步骤中，需要控制反应温度、反应时间和硫酸的浓度，以确保反应的高效率和产品的质量。

硫酸钛是钛白粉的前体物质。

四、硫酸钛的水解硫酸钛的水解是将硫酸钛转化为氧化钛的重要步骤。

将硫酸钛溶液加入稳定剂，并在高温下进行水解反应。

水解反应使得硫酸钛分解为氧化钛和硫酸，其中氧化钛是钛白粉的主要成分。

水解反应的条件和稳定剂的选择对于产品的质量有重要影响。

五、氧化钛的沉淀和煅烧水解后得到的氧化钛溶液需要进行沉淀和煅烧处理。

首先，通过调节pH值，使得氧化钛溶液中的氧化钛颗粒逐渐沉淀。

然后，将沉淀后的氧化钛过滤、洗涤，去除残留的盐酸和硫酸等杂质。

最后，将氧化钛颗粒进行煅烧处理，提高其结晶度和白度。

六、钛白粉的精炼和包装经过煅烧处理后得到的氧化钛即为钛白粉。

为了提高钛白粉的质量，还需要进行精炼处理。

精炼处理主要包括研磨、分级、磁选等步骤，以去除颗粒间的杂质和磁性物质。

最后，将精炼后的钛白粉进行包装，以便于运输和使用。

总结起来，钛白粉硫酸法生产工艺包括原料准备、钛酸的制备、钛酸的硫酸化、硫酸钛的水解、氧化钛的沉淀和煅烧、钛白粉的精炼和包装等步骤。

钛白工艺流程一、球磨岗位袋装钛铁矿厂房内划包，经斗式提升机、带式输送机输送到钛铁矿磨前贮斗中。

贮斗中的钛铁矿通过调速秤和皮带输送机进入球磨机。

研磨后矿粉经空气分级器和旋风除尘器进行选粉，粗颗粒返回球磨机中再粉碎，达到工艺要求的矿粉经链式输送机与静电除尘收集的细矿粉进入链式输送机送到斗式提升机中，矿粉经链式输送机进入矿粉料仓，矿粉由矿粉料仓底部的螺旋输送机进入提升机，再有提升机送至中间料仓，其中的矿粉进入脉冲料仓，矿粉经脉冲料仓由压缩空气输送至酸解岗位的矿粉计量槽。

二、酸解沉降FeTiO3+3H2SO4==Ti2(SO4)2+FeSO4+3H2OFeTiO3+2H2SO4==Ti2OSO4+FeSO4+2H2OFe2O3+3H2SO4==Fe2(SO4)3+ 3H2O外管来的硫酸经过精确计量后进入计量槽备用。

由一次水洗工序送来的少部分废酸进入引发液计量槽备用。

此引发液须由外管来的蒸汽加热。

由磨矿工序送的的钛铁矿粉、高钛渣粉至料仓备用。

酸解罐搅拌所用的压缩空气由空压站提供。

酸解反应是在酸解罐中进行的。

当所有准备工作就绪后，由计量槽向酸解罐中加入定量的92%硫酸，调节压缩空气的流量，加完硫酸后，再调节压缩空气的流量。

这时开启由料仓向酸解罐中加入钛铁矿或高钛渣，加完后，在调节压缩空气的流量。

这时主反应开始，酸解过程中生成的蒸汽进入烟囱，这时开启喷淋泵向烟囱喷淋冷却水，经水喷淋吸收后，气体中的二氧化硫达标排放，反应时间约20-30min。

主要反应结束后，向酸解罐中加入由外管来的蒸汽加热酸解物进行熟化。

熟化时间约120分钟。

熟化完毕开始溶解，溶解期间，黑钛液开始还原。

溶解是用由废酸水储槽来的酸性水和由外管来的低温工艺水完成的。

这时酸解罐底通入压缩空气进行搅拌，加入铁屑，发生如下反应：Fe+ Fe2(SO4)3——3 FeSO4然后再加入装有铁屑的钛筐，这是控制溶液中钛离子含量的方法。

溶解和还原时间约6-8小时。
