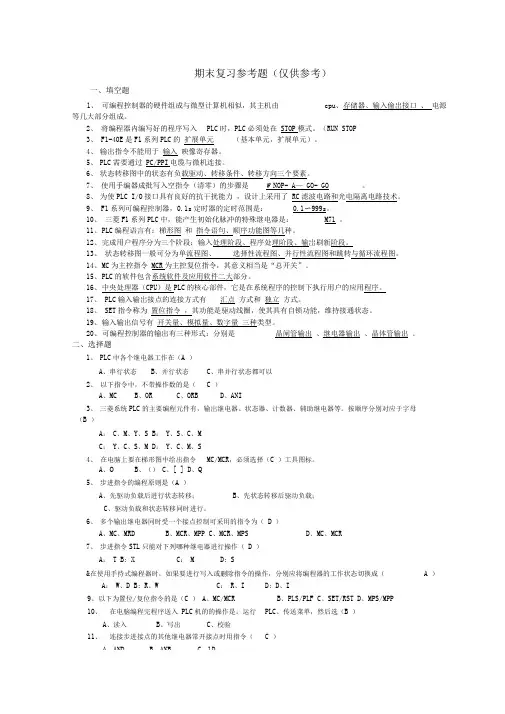

plc复习题

1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。

2、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。

3、继电器的状态：工作状态1；不工作状态04、继电器工作与否取决于线圈是否通电；5、线圈：1通电；0不通电6、触点：1闭合；0断开；7、CPU:运算器‘控制器、寄存器8、CPU的功能：读输入，执行程序，写输出，9、存储器包括只读存储器ROM和随机存储器RAM(包括EPROM和PROME2)10、PLC工作时是不可以编程序的11、输入接口电路分类：直流、交流、干接点式12、输出接口的分类：继电器式、晶体管式、双向晶闸管式13、小型继电器即可以驱动交流也可以驱动直流14、触点：主触点和辅助触点SB1停止 SB2反转 SB3正转按钮15、KT定时器16、KM接触器 KA继电器 FV保险 FI热继电器 SB 按钮自己会复位17、启动---保护---停止3、PLC的组成：CPU、存储器、基本I/O接口电路，外设接口、编程装置和电源等组成。

4、存储器的分类1）只读存储器(作用：主要存放系统程序)2）随机存储器RAM（作用：用户程序及工程数据）3）可电擦写的存储器EEPROM。

4、I/O接口：基本I/O单元；扩展I/O单元。

5、接口电路的作用：a数据传送；b抗干扰能力(1、光电隔离→光耦合器2、RC 滤波)；c信号指示。

6、外设接口电路用于连接编辑器｛手持式和计算器）7、RS-485接口与计算机连接多对多；RS-232接口与计算机是一对一8、输入电路分为：1）干接点式；2）直流输入式；3）交流输入式由PLC内部提供电源。

9、输出接口电路分类：1）小型继电器输入形式：可驱动交流负载，又可驱动直流负载。

2）大功率晶体管或场效应管输出形式：只驱动直流负载3）三相晶闸管输出形式：驱动交流负载10、输入输出接口电路要具有良好的电隔离和滤波作用第一章上课笔记KA代表继电器；FR热继电器作用长期过载保护；Sb代表按钮，特点是按下点闭合，手一拿开马上复位PLC的特点：1）可靠性高，抗干扰能力强2）通用性强，控制程序可变，使用方便3）功能强，适应面广；4）编程简单易掌握5）减少了控制系统的设计及施工的工作量.6）体积小，重量轻、功耗低1.什么是低压电器？常用的低压电器有哪些？1）低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换、和调节的电器。

2）按用途和控制对象的不同，可将电器分为控制电器、主令电器、保护电器、执行电器和配电电器；按操作方式的不同，可将低压电器分为自动电器和手动电器2、电磁式低压电器有哪几部分组成？说明各部分的作用？组成：电磁式结构一般由铁芯、衔铁及线圈等几部分组成。

原理：当线圈中有工作电流通过时，通电线圈产生磁场，于是电磁吸力克服弹簧的反作用力使的衔铁与铁芯闭合，由连接机构带动相应的触头动作。

3、灭弧的基本原理？低压电器常用的灭弧方法有哪几种？电弧产生高温并有强光，可将触头烧损，并使电路切断使电路切断时间延长，严重时可引起事故或火灾。

常用的有机械灭弧、磁吹灭弧、窄缝灭弧、栅片灭弧。

4、熔断器有哪些用途？一般应如何选用？在电路中应如何连接？熔断器是一种简单而有效的保护电路，在电路中主要起短路保护作用。

插入式熔断器、螺旋式熔断器、封闭式熔断器、快速熔断器、自复熔断器5、交流接触器主要有哪几部分组成？运行时产生很大的噪音，试分析产生该故障的原因？电磁式结构、触点系统、灭弧装置、其他部件。

6、继电器：继电器是根据一定的信号的变化来接通和分断小电流电路和电器的自动控制电器。

实质是一种传递信号的电器。

7、中央处理器CPU由控制器、运算器、寄存器三大部分组成并集成在一个芯片内。

CPU模块又称为主机系统的核心。

CPU通过数据总线、地址总线、控制总线、电源总线和存储器、输入输出接口、编程器和电源相连接。

8、PLC的发展趋势1）产品向高性能、高容量、高速度发展；2）不断加强网络通信功能；3）新器件和模块不断推出；4）编程工具丰富多样，功能不断提高，编程语言趋向标准化；5）更加专业化；6）追求软硬件的标准化。

9、梯形图的三要素：触点、线圈和指令盒。

10、S7-200PIC硬件的组成：11、CPU224PLC的工作方式？改变工作方式的方法？①STOP停止；②RUN运行；1）用工作方式开关改变工作方式：STOP、TERM、RUN2）用编程软件改变工作方式；3）在程序中用指令改变工作方式12、PLC的数据类型：7种1）、位 b 布尔型 1 bit （I/O）无符号2）、字节1B=8bit 0(LSB)低→7（NSB）高（I/O）无符号3）、字1W=2B=16bit 高字节B0----低字节B1 （I/O）无符号4）、双字1D=2W=4B=32bit （I/O）无符号5）、整数型数据int 16b 有符号负数1 正数06）、双整数型DI 32b 有符号负数1 正数07）、实数Real 32b 有符号13、移位（普通+循环）；SHL(左移)：另一端补0。

SHR(右移)：补0。

ROL(循环左)：循环相接。

ROR(循环右)14、移位指令分为左右移位、循环左右移位、寄存器移位指令三大类1）、左右移位，数据存储单元与SM1.1溢出端相连，溢出位被放到特殊标志存储器SM1.1位，移位数据存储单元的另一端补0如果移位次数大于0，最后一次移出位保存在溢出存储器SM1.1，如果移位结果为0，灵标志位SM1.1置1.对于字节型N>=8时全为零。

对于双字，N>=32 全为零SHL(左移) SHR(右移)2）循环移位数据存储单元的首位相连，同时又与溢出标志位SM1.1连接，SM1.1用来存放被移出的位。

当需要移位的数值是0时，零标志位SM1.0为1ROL(循环左) ROR(循环右)对于字节型，当N>=8时，N除以8取余数，其结果0~7为实际移动位数。

3）移位寄存器指令是可以指定寄存器的长度和移位方向的移位指令。

第三章西门子S7-200PIC功能指令及应用1、数据传输指令，在程序初始化过程中，往往需要将某些村粗器清零或设置初值，为后续程序做准备。

根据传输的数据，可分为单一数据传送指令和数据块传送指令。

2、单个数据传送指令每次传送一个数据，传送数据的类型包括字节(B)传送、字(W(1)字节传送指令MOVB1）字节传送指令的指令格式如图5-1所示。

其中，MOV _B为字节传送梯形图指令盒标识符（也称功能符号，B表示字节数据类型，下同），MOVB为语句表指令操作码助记符，EN为使能控制输入端（I、Q、M、T、C、SM、V、S、L中的位），IN为传送数据输入端，OUT为数据输出端，ENO为指令和能流输出端（即传送状态位）。

本章后续指令的EN、IN、OUT、ENO功能同上，只是IN和OUT的数据类型不同，不再赘述。

MOVB 指令的功能是在使能输入端EN有效时，将由IN指定的一个8位字节数据传送到由OUT指定的字节单元中。

2）字／双字传送指令字／双字传送指令以字／双字作为数据传送单元。

字／双字指令格式与字节传送指令类同，只是指令中功能符号（标识符或助计符，下同）的数据类型符号不同而已。

具体来说，MOV_W/MOV_DW为字／双字梯形图指令盒标识符，MOVW/MOVD为字／双字语句表指令操作码助记符。

3）4）实数传送指令MOVR实数传送指令以32位实数双字作为数据传送单元：其功能符号MOV_R为实数传送梯形图指令盒标识符，MOVR为实数传送语句表指令操作码助记符：核心提示：平方根函数指令( SQRT)的功能是将一个双字长的实数IN开方得到32位的结果OUT。

其指令格式见表4-58。

表4-58 平方根函数指令格式平方根函数指令( SQRT)的功能是将一个双字长的实数IN开方得到32位的结果OUT。

其指令格式见表4-58。

EN-使能端，1有效。

ENO-逻辑检测，1有效，若为0则出现错误。

OUT--不能输出立即数，而是地址。

3-2数据传送指令BLKMOV指令格式LADSTL BMB IN OUT BMW IN OUT BMD IN OUT操作数及数据类型IN:VB,IB,QB,MBOUT:VB,IB,MB数据类型：字节IN:VW,IW,QW,OUT:VW,IW数据类型：字IN/OUT:VD,QD,MD,SD,SMD,LD数据类型：双字N:VB,IB,QB,MB,SB,SMB,LB,AC,常量，数据类型：字节范围：1-255使能输入有效时，即：EN=1时，把从输入RN开始的N个字节传送到以输出OUT开始的N个字节中。

整数加法ADD_I 和减法SUB_I双整数加法ADD_DI和减法SUB_DI表3-6整数与双整数加减法指令格式MOVW IN1, OUT +1 IN2 OUT MOVW IN1 ,OUT -I IN2 ,OUT MOVD IN1 ,OUT +D IN2 ,OUT MOVD IN1 ,OUT +D IN2 ,OUT数据类型：整数型数据类型：双整数0006间接寻址，SM4.3 运行时间 ，SM1.1 溢出移位寄存器指令格式如下图所示第二章老师画的重点顺序PLC：可编程控制器Plc的基本组成：主要包括中央处理器（CPU）、存储器、输入/输出接口（缩写为I/O，包括输入接口、输出接口、外部设备接口、扩展接口等）外部设备编程器及电源模块等。

如图：1、中央处理器中央处理器由控制器、运算器和寄存器三大部分组成并集成在一个芯片内。

CPU在一个扫描周期任务：读输入、执行程序、写输入。

2、存储器{只读存储器：ROM:只能读，不能写。

能长期存储{随机存储器：RAM:既能读又能写RAM{EROM只读、可写（条件:紫外线）{E2ROM只读、可写（条件:电参数）RAM与EROM与E2ROM之间的关系是映射的关系。

在RAM写入可以及时映射到EROM与E2ROM中。

在断电时，RAM的内容消失，而EROM与E2ROM中的内容断电还有。

3、I/O接口单元1）数据传递2）抗干扰：光电隔离（光耦合器）RC滤波器光耦合器：发光二极管+光敏三极管。

需要能量+持续时间光敏三极管：（包含导通）需要能量，而抗干扰信号能量小3）数据转换：模拟量与数字量之间的转换A/D 或D/A转换分类:输入接口的分类：I/：直流、交流、干结点输出接口的分类：O/：继电器、晶体管、双向PLC的工作原理：PLC是采用循环扫描的工作方式。
