硫酸法生产钛白粉课件

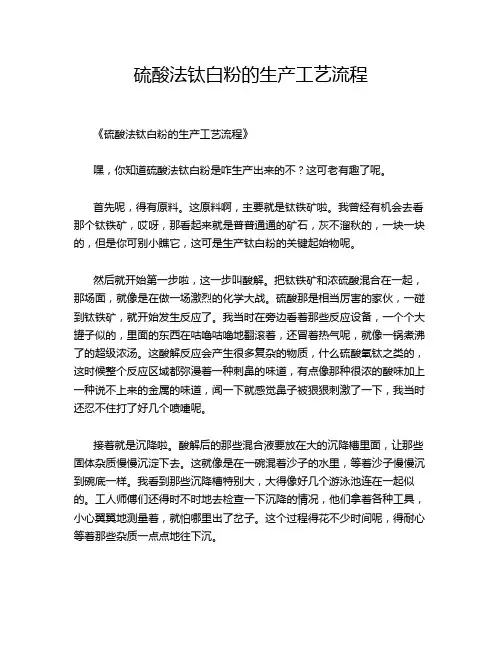

硫酸法钛白粉的生产工艺流程《硫酸法钛白粉的生产工艺流程》嘿，你知道硫酸法钛白粉是咋生产出来的不？这可老有趣了呢。

首先呢，得有原料。

这原料啊，主要就是钛铁矿啦。

我曾经有机会去看那个钛铁矿，哎呀，那看起来就是普普通通的矿石，灰不溜秋的，一块一块的，但是你可别小瞧它，这可是生产钛白粉的关键起始物呢。

然后就开始第一步啦，这一步叫酸解。

把钛铁矿和浓硫酸混合在一起，那场面，就像是在做一场激烈的化学大战。

硫酸那是相当厉害的家伙，一碰到钛铁矿，就开始发生反应了。

我当时在旁边看着那些反应设备，一个个大罐子似的，里面的东西在咕噜咕噜地翻滚着，还冒着热气呢，就像一锅煮沸了的超级浓汤。

这酸解反应会产生很多复杂的物质，什么硫酸氧钛之类的，这时候整个反应区域都弥漫着一种刺鼻的味道，有点像那种很浓的酸味加上一种说不上来的金属的味道，闻一下就感觉鼻子被狠狠刺激了一下，我当时还忍不住打了好几个喷嚏呢。

接着就是沉降啦。

酸解后的那些混合液要放在大的沉降槽里面，让那些固体杂质慢慢沉淀下去。

这就像是在一碗混着沙子的水里，等着沙子慢慢沉到碗底一样。

我看到那些沉降槽特别大，大得像好几个游泳池连在一起似的。

工人师傅们还得时不时地去检查一下沉降的情况，他们拿着各种工具，小心翼翼地测量着，就怕哪里出了岔子。

这个过程得花不少时间呢，得耐心等着那些杂质一点点地往下沉。

之后就是水解啦。

这个步骤也很神奇哦。

把之前经过沉降处理的溶液，通过一些特殊的操作，让里面的硫酸氧钛发生水解反应，变成偏钛酸。

我看着那些溶液在反应的时候，颜色都开始发生变化了，从之前那种有点浑浊的颜色慢慢变得更白一些，就像牛奶混进了水里的那种感觉。

而且这个过程中的温度控制也特别重要呢，如果温度不合适，那这偏钛酸的质量可就不好啦。

我就看到操作台上有好多仪表在显示着温度数据，工作人员就像守护宝贝一样盯着那些数据，稍微有点波动就得赶紧调整。

然后就是水洗啦。

这偏钛酸里面还有好多硫酸根离子之类的杂质呢，得用水把它们洗干净。

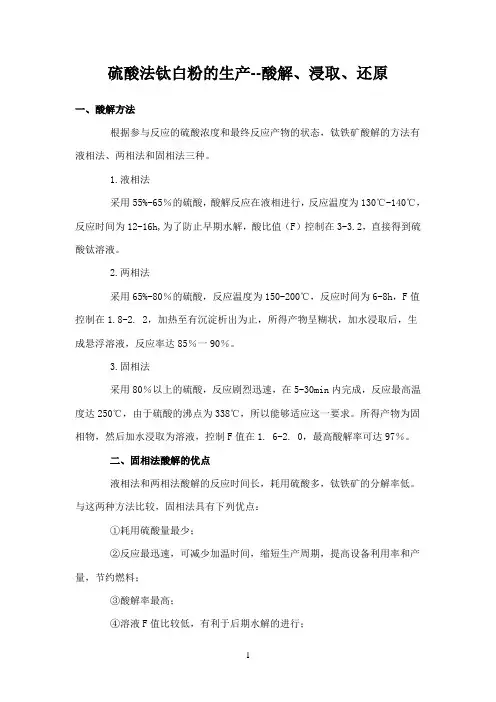

硫酸法钛白粉的生产--酸解、浸取、还原一、酸解方法根据参与反应的硫酸浓度和最终反应产物的状态，钛铁矿酸解的方法有液相法、两相法和固相法三种。

1.液相法采用55%-65％的硫酸，酸解反应在液相进行，反应温度为130℃-140℃，反应时间为12-16h,为了防止早期水解，酸比值（F）控制在3-3.2，直接得到硫酸钛溶液。

2.两相法采用65%-80％的硫酸，反应温度为150-200℃，反应时间为6-8h，F值控制在1.8-2. 2，加热至有沉淀析出为止，所得产物呈糊状，加水浸取后，生成悬浮溶液，反应率达85％一90％。

3.固相法采用80％以上的硫酸，反应剧烈迅速，在5-30min内完成，反应最高温度达250℃，由于硫酸的沸点为338℃，所以能够适应这一要求。

所得产物为固相物，然后加水浸取为溶液，控制F值在1. 6-2. 0，最高酸解率可达97％。

二、固相法酸解的优点液相法和两相法酸解的反应时间长，耗用硫酸多，钛铁矿的分解率低。

与这两种方法比较，固相法具有下列优点：①耗用硫酸量最少；②反应最迅速，可减少加温时间，缩短生产周期，提高设备利用率和产量，节约燃料；③酸解率最高；④溶液F值比较低，有利于后期水解的进行；⑤设备强度大，生产能力高。

正是由于固相法酸解的优点多，所以工业生产一般都采用固相法。

三、酸解发生的化学反应），它是一种弱酸弱碱盐，能与钛铁矿的化学组成是偏钛酸亚铁(FeTi03强酸反应，并能进行得比较完全。

硫酸分解铁铁矿的反应一般认为是按下列反应式进行：酸解后生成的硫酸钛和硫酸氧钛之间的比例，由酸解条件而定，从反应式(1)、反应式(2)可以看出，每生成lmol的硫酸钛，需要2mo1的硫酸，而每生成lmol的硫酸氧钛，只需要1 mol的硫酸。

由此可见，硫酸过量得越多，越有利于反应的进行，且生成硫酸钛。

四、有效酸在酸解产物浸取所得的钛液中，硫酸主要以三种形式存在：①与钛结合的硫酸；②与其他金属（主要是铁）结合的硫酸；③未被结合，过剩的游离酸。

硫酸法生产工艺技术：如图所示，硫酸法技术的主要工艺步骤是：①TiO2原料用硫酸酸解；②沉降，将可溶性硫酸氧钛从固体杂质中分离出来；③水解硫酸氧钛以形成不溶水解产物或称偏钛酸；④煅烧除去水分，生成干燥的纯TiO2。

若采用的最初原料配料的铁含量高或铁含量低时，则要在净化和水解之间增加去除和回收FeSO4·7H2O和浓缩钛液工艺步骤。

1.酸解经研磨、干燥的钛铁矿（含42%～60%的TiO2）和／或酸溶性钛渣（TiO2含量72%～78%）一般在铅衬反应器中用浓硫酸在150～180℃的温度下酸解。

为便于酸解，原料通常要磨到200目左右。

需要指出的是，白钛石、人造金红石和金红石不溶解于硫酸，因此不能用硫酸法钛白的生产方法。

酸-料混合物一般用空气进行气流搅拌并通过吹入蒸汽加热。

大多数生产厂使用浓度为85%～92%的硫酸，剧烈的放热反应在160℃左右就开始了。

钛铁矿种的铁含量越高（TiO2含量越低），所用硫酸的稀释程度就越高。

对处理岩矿而言，合适的酸浓度为85%。

而处理钛渣，酸中的H2SO4一般为91%～92%。

为了获得平缓的反应，不许用比此更浓的硫酸。

之后，钛液被逐渐稀释，首先用酸，然后用水。

无论酸的浓度如何，反应固相物的形态都是疏松的多孔饼，其主要组成是Fe2(SO4)3和TiOSO4 (硫酸氧钛)。

由于原料中存在的钒、铬和其他金属要在硫酸中分解，因此多孔饼中也含有这类金属硫酸盐。

酸解反应通常用能装30～40t反应物的酸解罐进行间歇式操作。

剧烈的放热反应一般持续约30min，然后将多孔饼固相物冷却3h左右。

硫酸法产生的空气污染大部分来自于酸解。

反应中，大量硫氧化物、酸雾和夹带的未反应原料粒子在很短时间内释放出来。

这些放散物被暂时收集到气体洗涤塔和固体物质除尘系统中。

接下来是用水和/或稀硫酸将硫酸盐多孔饼浸出。

这种饼的分解和三价铁/二价铁的还原通常要进行11～12h，使在酸解罐处的总反应时间达14～15h。

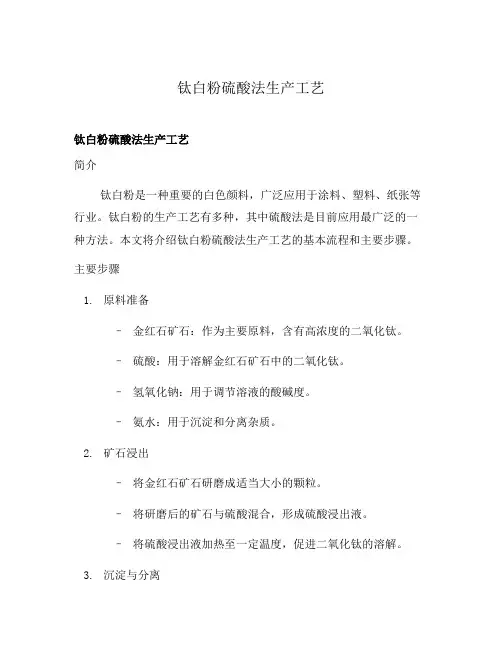

钛白粉硫酸法生产工艺钛白粉硫酸法生产工艺简介钛白粉是一种重要的白色颜料，广泛应用于涂料、塑料、纸张等行业。

钛白粉的生产工艺有多种，其中硫酸法是目前应用最广泛的一种方法。

本文将介绍钛白粉硫酸法生产工艺的基本流程和主要步骤。

主要步骤1.原料准备–金红石矿石：作为主要原料，含有高浓度的二氧化钛。

–硫酸：用于溶解金红石矿石中的二氧化钛。

–氢氧化钠：用于调节溶液的酸碱度。

–氨水：用于沉淀和分离杂质。

2.矿石浸出–将金红石矿石研磨成适当大小的颗粒。

–将研磨后的矿石与硫酸混合，形成硫酸浸出液。

–将硫酸浸出液加热至一定温度，促进二氧化钛的溶解。

3.沉淀与分离–在溶液中加入氨水，使溶液中的杂质发生沉淀。

–将产生的沉淀与溶液分离，并经过过滤、洗涤等步骤，得到粗钛白粉。

4.钛白粉制备–将粗钛白粉进行精磨，获得细小颗粒的钛白粉。

–对细钛白粉进行物理或化学处理，提高其白度、分散性等性能。

5.粒度分级–将制备好的钛白粉按照粒度进行分类，以满足不同行业的需求。

–进行粒度分级的方法有离心分离、气流分级等。

6.包装与出货–对分级后的钛白粉进行包装，通常采用塑料袋或纸箱进行包装。

–进行质量检验后，将包装好的钛白粉运送至客户或仓储。

结论钛白粉硫酸法生产工艺是一种经过多年发展和改进的成熟工艺，其具有高效、稳定的特点。

通过适当的原料配比和精细的工艺控制，可以获得优质的钛白粉产品。

然而，在实际生产中仍然存在一些技术难题，如能源消耗、废水处理等。

因此，进一步提高工艺的环保性和能源利用率，将是未来钛白粉生产工艺改进的一个重要方向。

环保改进方向能源利用优化•通过改进加热设备和工艺流程，降低能源消耗。

•借助余热回收技术，提高能源利用效率。

•探索使用新型能源替代传统能源，如太阳能、风能等。

废水处理技术改进•引入先进的废水处理设备，提高废水处理效率。

•开发新型废水处理技术，减少对环境的影响。

•收集和回收废水中的有价值物质，实现资源化利用。

精细化控制与自动化•引入先进的控制系统和传感器，实现生产过程的精细化控制。

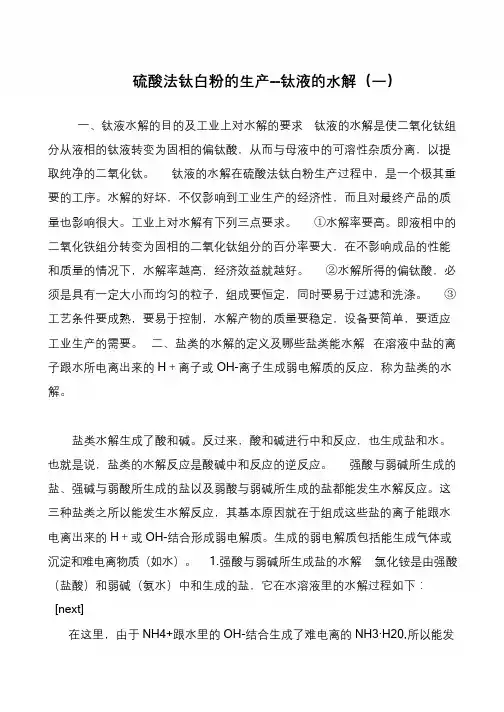

书山有路勤为径，学海无涯苦作舟硫酸法钛白粉的生产--钛液的水解（一）一、钛液水解的目的及工业上对水解的要求钛液的水解是使二氧化钛组分从液相的钛液转变为固相的偏钛酸，从而与母液中的可溶性杂质分离，以提取纯净的二氧化钛。

钛液的水解在硫酸法钛白粉生产过程中，是一个极其重要的工序。

水解的好坏，不仅影响到工业生产的经济性，而且对最终产品的质量也影响很大。

工业上对水解有下列三点要求。

①水解率要高。

即液相中的二氧化铁组分转变为固相的二氧化钛组分的百分率要大，在不影响成品的性能和质量的情况下，水解率越高，经济效益就越好。

②水解所得的偏钛酸，必须是具有一定大小而均匀的粒子，组成要恒定，同时要易于过滤和洗涤。

③工艺条件要成熟，要易于控制，水解产物的质量要稳定，设备要简单，要适应工业生产的需要。

二、盐类的水解的定义及哪些盐类能水解在溶液中盐的离子跟水所电离出来的H＋离子或OH-离子生成弱电解质的反应，称为盐类的水解。

盐类水解生成了酸和碱。

反过来，酸和碱进行中和反应，也生成盐和水。

也就是说，盐类的水解反应是酸碱中和反应的逆反应。

强酸与弱碱所生成的盐、强碱与弱酸所生成的盐以及弱酸与弱碱所生成的盐都能发生水解反应。

这三种盐类之所以能发生水解反应，其基本原因就在于组成这些盐的离子能跟水电离出来的H＋或OH-结合形成弱电解质。

生成的弱电解质包括能生成气体或沉淀和难电离物质（如水）。

1.强酸与弱碱所生成盐的水解氯化铵是由强酸（盐酸）和弱碱（氨水）中和生成的盐，它在水溶液里的水解过程如下：[next]在这里，由于NH4+跟水里的OH-结合生成了难电离的NH3·H20,所以能发。

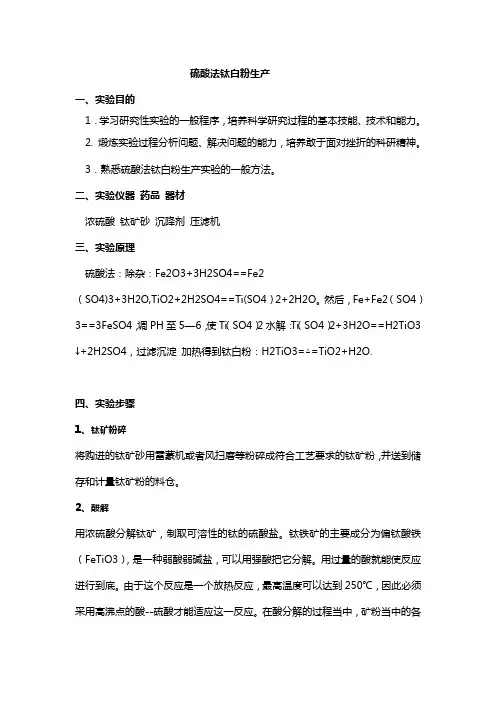

硫酸法钛白粉生产一、实验目的1．学习研究性实验的一般程序，培养科学研究过程的基本技能、技术和能力。

2. 煅炼实验过程分析问题、解决问题的能力，培养敢于面对挫折的科研精神。

3．熟悉硫酸法钛白粉生产实验的一般方法。

二、实验仪器药品器材浓硫酸钛矿砂沉降剂压滤机三、实验原理硫酸法：除杂：Fe2O3+3H2SO4==Fe2（SO4)3+3H2O,TiO2+2H2SO4==Ti(SO4）2+2H2O。

然后，Fe+Fe2（SO4）3==3FeSO4，调PH至5—6，使Ti（SO4）2水解：Ti（SO4）2+3H2O==H2TiO3↓+2H2SO4，过滤沉淀加热得到钛白粉：H2TiO3=△=TiO2+H2O.四、实验步骤1、钛矿粉碎将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉，并送到储存和计量钛矿粉的料仓。

2、酸解用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。

钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。

用过量的酸就能使反应进行到底。

由于这个反应是一个放热反应，最高温度可以达到250℃，因此必须采用高沸点的酸--硫酸才能适应这一反应。

在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。

为了除铁，用金属铁把钛液中的高价铁还原成亚铁，同时，为了避免亚铁的再一次氧化，还必须用过量的金属铁把定量的四价钛还原成三价钛。

3、沉降酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。

铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质，在结晶或水解、水洗的过程中除去。

不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。

不溶性杂质中的另一部分是硅和铝的胶体化合物，以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。

4、洗渣经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。

硫酸法⾦红⽯型钛⽩粉的⽣产简介到⽬前为⽌，钛⽩粉的⼯业⽣产⽅法应⽤较⼴的是硫酸法和氯化法，我公司钛⽩粉的⽣产现采⽤的是硫酸法。

硫酸法的⽣产操作程序⾮常复杂，其基本化学反应中包含有⼀系列的简单的化学反应，硫酸法的三步最基本的化学反应分别是在酸解、⽔解和煅烧阶段中发⽣的：酸解：⽔解：煅烧：硫酸法⽣产⼯艺流程⽰意图见下图。

原矿粉碎-混合-酸溶解-沉淀-热过滤-真空结晶-结晶分离-控制过滤-浓缩-⽔解-⼀洗-漂⽩-钛铁矿-⼆洗-盐处理-煅烧-前粉碎-湿磨，分级-表⾯处理-三洗-旋转闪蒸⼲燥-⽓流粉碎-⾦红⽯成品-硫酸-碌钒-废酸⼯艺流程简述如下：⾸先将钛矿原料⼲燥并经研磨，再⽤硫酸分解。

酸解反应前，⽤机械搅拌或压缩空⽓先将矿粉和硫酸的混合物搅拌均匀，加⼊引发液利⽤硫酸的稀释热引发酸解反应，反应产物是钛、⼆价和三价铁、其它⾦属的硫酸盐，是⼀种多孔性的固相物。

加⼊⽔或稀硫酸浸取固相物，得到钛的硫酸盐溶液称为钛液。

在钛液中加⼊铁粉或铁屑，使其中的⾼价铁还原成亚铁，便于后⾯⼯序中分离。

然后让钛液静置沉降，除去氧化硅和未反应的钛矿⼀类的固体残渣，钛液在沉降之前，需加⼊絮凝剂使其中的胶体物质絮凝沉降，为了提⾼沉降后钛液的质量，⽤过滤的⽅式降去⼀部分未沉降的杂质。

初步净化后的钛液根据⼯艺要求的铁钛⽐⽤冷冻或真空结晶，让⼤部分硫酸亚铁结晶析出⽽得以分离，分离亚铁后通过控制过滤除去钛液中的微量残渣。

然后对钛液进⾏浓缩，使钛液浓度提⾼到⽔解所要求的浓度。

钛液的⽔解是硫酸法⽣产钛⽩粉最关键的⼀步，为确保⽔解产物的质量，⽔解条件必须严格控制。

⽔解快结束时⽤⽔稀释，可提⾼钛液的⽔解率，但稀释过度，则会影响⽔合⼆氧化钛的质量。

⽔解所得的⽔⼆氧化钛经过滤除去所吸附的母液后⽤⽔洗涤，其酸性滤液应回收处理。

⽔洗以后的⽔合⼆氧化钛在酸性和还原条件下进⾏漂⽩和漂洗除去残存的微量杂质铁，然后加⼊少量能控制晶体成长的物质(盐处理剂)，再进⾏煅烧。

硫酸法钛⽩粉的⽣产⼀、颜料⽤钛⽩粉的光学性能主要是取决于颗粒特性和表⾯性质颜料⽤钛⽩粉主要的光学性能是在于它被分散在介质中和涂在表⾯上（作涂料）时的不透明性。

与不透明性在不同程度上相互关联的重要光学性能是亮度、⽩度、⾊相、消⾊⼒和遮盖⼒。

钛⽩粉的不透明性很⼤程度上取决于它对光的折射率和颗粒特性。

颗粒特性包括粒度、粒度分布和颗粒形状。

另外，钛⽩粉在各种介质中的分散能⼒也是很重要的因素。

因为在⼤多数情况下，颜料的光学性能能否充分显现出来，还取决于钛⽩粉的分散性如何，⽽分散性往往⼜和颗粒特性及表⾯性质密切相关。

⼆、钛⽩粉的颗粒特性对颜料性能的影响颗粒特性对颜料性能的影响有以下三⽅⾯。

1.颗粒粒度对颜料性能的影响对于⼀定波长的⼈射光，当颜料颗粒⼤⼩为半波长时，对光的散射率最⾼，也就是不透明度最⾼。

可见光的波长为0.4-0.7µm，故理论上颜料颗粒的最佳粒径为0.2-0.35µm。

若颗粒度过⼩，则发⽣光的衍射，导致不透明度下降。

且颜料性能与散射系数关系甚⼤。

当散射系数在粒径为0. 2µm时为最⾼，这时颜料的消⾊⼒和遮盖⼒最优，⽩度和光泽都最好。

但各种颜料性能之间有时相互⽭盾，如粒径变⼩时，耐候性就相应下降，因此对于⼀些耐候性要求⾼的颜料，粒径应该适当⼤⼀些。

2.粒度分布对颜料性能的影响颜料性能优良的钛⽩粉，其颗粒的粒度分布宽度应尽可能狭窄，即颗粒粒径在0.2-0.3µm之间的要占绝⼤多数，⽽0.lµm以下和0.37µm以上者⼏乎不存在。

3.颗粒形状对颜料性能的影响颜料的颗粒形状对光散射也有影响，⼀般粒⼦为圆形时，散射率最⾼，对圆滑规整的颗粒，其颜料性能最优。

要尽可能避免⾓状颗粒，因其不仅光学性能差，⽽且堆积在⼀起时，空间体积⼤，相应的吸油量⾼。

三、钛⽩粉需要粉碎的原因及粉碎的⽅法经锻烧的钛⽩粉⼤都是粒⼦的聚结物，需进⾏粉碎才能使粒度达到颜料标准的要求，从⽽获得尽可能⾼的不透明度及其他颜料性能。

世上无难事，只要肯攀登钛白粉生产废物的处理--硫酸法（一）作为矿物加工的无机化工产品钛白粉的生产，应该说从1918 年的硫酸法开始，到氯化法的研究直至1958 年的工业化生产，始终伴随着大量废副处理之问题。

无论硫酸法还是氯化法，分离过程均是无机化工的本质。

众所周知，质量、环保、健康，与之对应的国际标准是ISO 9000、ISO 14000, ISO 18000；这是社会进步的必然结果。

20 世纪80 年代，在发达国家硫酸法钛白粉、氯化法钛白粉生产的质量已经满足应用的发展并与其同步。

进人90 年代，绿色运动，环保法规迫使生产者进步，废副处理及排放必须达到法规之要求。

技术的进步也使此类问题总是迎刃而解。

其废气、废渣、废水已经做到达标排放，或加工成其他产品。

对废酸的处理和加工，国外成功的方法费用较高，在100- 180＄／t 钛白粉左右；而且前国内多数未处理，惟一的某厂引进的装置处理费用与国外相比，也仅在其下限，但不能连续生产，也不能满足其废酸生产量。

(1)废水酸解尾气吸收废水，偏钛酸洗涤稀酸用石灰中和生产石膏用于建材原料。

(2)废酸经预处理除铁浓缩，返回生产中，或用于其他需要硫酸原料的化工生产上。

(3)废渣七水合硫酸亚铁，加工成净水剂、饲料添加剂、铁红颜料、磁性铁氧体或生产硫酸。

(4)废气酸解尾气用水或碱液吸收，煅烧尾气用水或碱液吸收，再经静电除雾。

1.全球硫酸法钛白粉废酸处理与综合利用概况硫酸法钛白粉生产工艺自1918 年到现在已有八十多年的历史，长期的研究与改进使其工艺已趋于完善，除操作工艺、控制手段和设备选用不同外，各公司的主要流程基本上是一致的。

硫酸法的特点是原料（钛铁矿、硫酸）资源丰富，廉价易得；工艺技术成熟，设备简单，易于操作管理。

缺点是工艺流程长，间歇操作，废副（硫酸亚铁、稀废硫酸和酸性污水）排放量大。

在20 世纪80 年代后期和90 年代初期，硫酸法钛白粉生产工艺引人不同的改进方法，。

硫酸法钛白粉工艺流程咱先来说说钛铁矿吧。

这钛铁矿就像是一个神秘的小宝藏，它可是整个流程的起点呢。

把钛铁矿弄来之后呀，要进行一个特别重要的步骤，就是粉碎。

这就好比把一个大面包切成小块一样，把钛铁矿粉碎得细细的，这样后续的反应才能更好地进行。

接下来就是酸解啦。

这酸解就像是一场激烈的化学反应大战。

把粉碎后的钛铁矿和浓硫酸放在一起，那可不得了，就像把两个性格迥异的小伙伴强行凑在一起，然后就会发生剧烈的反应。

这个时候会产生好多热量呢，整个反应体系就像一个小火炉一样热烘烘的。

在酸解的过程中，钛铁矿里的钛就会和硫酸结合起来，变成一种特别的物质。

然后呢，就到了水解这一步。

水解这个过程呀，就像是让那些在酸解中结合在一起的物质重新“分家”。

通过控制各种条件，像温度呀、浓度之类的，让钛从之前的化合物里分离出来，变成一种有点像小颗粒的东西，就像把一团揉在一起的毛线慢慢解开成一根根的毛线一样。

再之后就是煅烧啦。

煅烧就像是给这些小颗粒来一场高温桑拿。

把它们放在高温的环境里，让它们变得更加稳定、更加纯净。

这个时候呀，小颗粒就会发生很多变化，就像一个小毛毛虫变成美丽的蝴蝶一样，钛白粉的各种性能就在这个过程中慢慢形成啦。

最后还有一个研磨的步骤。

这个研磨就像是给钛白粉做最后的梳妆打扮。

把煅烧后的钛白粉研磨得细细的，让它的颗粒大小变得更加均匀，就像把一颗粗糙的石头打磨成晶莹剔透的宝石一样。

这样一来，我们就得到了最终的硫酸法钛白粉啦。

这整个硫酸法钛白粉的工艺流程，就像是一场充满惊喜和变化的旅程。

每一个步骤都像是旅程中的一个小站点，都有它独特的作用和意义。

虽然看起来有点复杂，但是只要一点点去了解，就会发现其中的乐趣。

这就好比我们在探索一个神秘的魔法世界，每个步骤都是一个魔法咒语，最终组合起来就变出了神奇的钛白粉。

而且呀，这个工艺流程也是很多科学家和工程师们智慧的结晶呢，他们经过不断的尝试和改进，才让这个流程变得这么完善。
