制图员试题（附答案）

一、单选题（共100题，每题1分，共100分）

1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点

B、一般点

C、相贯点

D、特殊点

正确答案：D

2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9

B、8

C、10

D、7

正确答案：A

3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样

B、复制图样

C、剪贴图样

D、临摹图样

正确答案：A

4.对于孔，A ～ H的基本偏差是( )。

A、EI

B、ES

C、ei

D、es

正确答案：A

5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面

B、坐标轴

C、画面

D、物体

正确答案：A

6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线 B、矩形

C、椭圆

D、圆

正确答案：A

7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交

B、平行于

C、垂直于

D、通过

正确答案：C

8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分

B、一小部分

C、某一部分

D、倾斜部分

正确答案：D

9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同

B、两个相同

C、任意

D、相同

正确答案：D

10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一

B、三

C、二

D、四

正确答案：A

11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求

B、标题栏

C、明细表 D、视图

正确答案：B

12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线

B、直径大的轴线

C、直径大的转向线

D、直径小的转向线

正确答案：B

13.一张完整的零件图应包括视图、尺寸、技术要求和( )

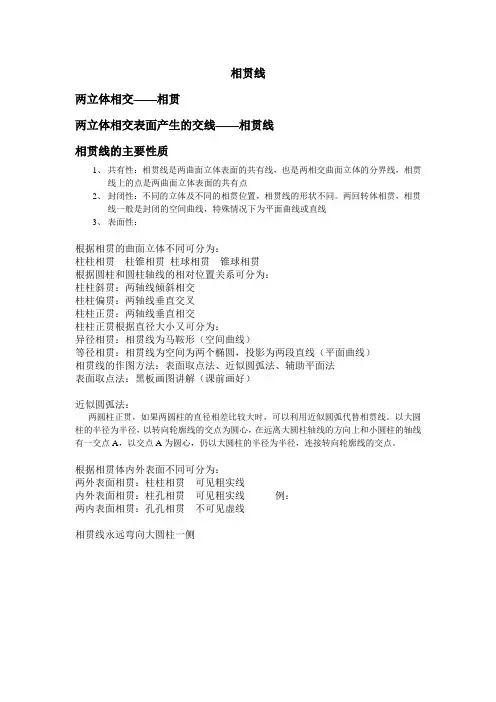

相贯线

两立体相交——相贯

两立体相交表面产生的交线——相贯线

相贯线的主要性质

1、 共有性：相贯线是两曲面立体表面的共有线，也是两相交曲面立体的分界线，相贯线上的点是两曲面立体表面的共有点

2、 封闭性：不同的立体及不同的相贯位置，相贯线的形状不同。两回转体相贯，相贯线一般是封闭的空间曲线，特殊情况下为平面曲线或直线

3、 表面性：

根据相贯的曲面立体不同可分为：

柱柱相贯 柱锥相贯 柱球相贯 锥球相贯

根据圆柱和圆柱轴线的相对位置关系可分为：

柱柱斜贯：两轴线倾斜相交

柱柱偏贯：两轴线垂直交叉

柱柱正贯：两轴线垂直相交

柱柱正贯根据直径大小又可分为：

异径相贯：相贯线为马鞍形（空间曲线）

等径相贯：相贯线为空间为两个椭圆，投影为两段直线（平面曲线）

相贯线的作图方法：表面取点法、近似圆弧法、辅助平面法

表面取点法：黑板画图讲解（课前画好）

近似圆弧法：

两圆柱正贯，如果两圆柱的直径相差比较大时，可以利用近似圆弧代替相贯线。以大圆柱的半径为半径，以转向轮廓线的交点为圆心，在远离大圆柱轴线的方向上和小圆柱的轴线有一交点A，以交点A为圆心，仍以大圆柱的半径为半径，连接转向轮廓线的交点。

根据相贯体内外表面不同可分为：

两外表面相贯：柱柱相贯 可见粗实线

内外表面相贯：柱孔相贯 可见粗实线 例：

两内表面相贯：孔孔相贯 不可见虚线

相贯线永远弯向大圆柱一侧

轮机工程：投影的基本知识知识学习（强化练习）

1、单选 若一轴线为铅垂线的圆锥体，被一平行于两条素线的截平面所截得的截交线在主视图上为双曲线，在俯视图和左视图上均为直线，则该截平面为（）

A．侧垂面

B．正垂面

C．正平面（江南博哥）

D．水平面

正确答案：C

2、填空题 在机械制图中，图框线必须用（）画出，图样绘制（）。

正确答案：粗实线；必须在图框内部

3、单选?视图中任一条粗实线或虚线都表示（）的投影。

Ⅰ．有积聚性的平面或曲面；

Ⅱ．二面交线；

Ⅲ．曲面的转向轮廓线。

A．Ⅰ+Ⅱ

B．Ⅱ+Ⅲ

C．Ⅰ+Ⅲ

D．Ⅰ+Ⅱ+Ⅲ

正确答案：D

4、单选 下列可以绘制对称中心线的线型是（）

A．粗点画线

B．细实线

C．粗实线

D．细点画线

正确答案：D

5、填空题 侧垂面的投影特性为：V面投影为（），H面投影为（），W面投影为（）

正确答案：类似形；类似形；斜线

6、单选 国家标准规定，图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。汉字应写（），并采用国家正式公布的简化字。

A．宋体

B．黑体

C．长仿宋体

D．舒体3

正确答案：C

7、单选 某直线的V面投影成一点，则（）面投影反映实长。

A．H B．V

C．W

D．H和W

正确答案：D

8、单选 若一轴线为铅垂线的圆锥体，被一过锥顶的截平面所截得的截交线在左视图上为直线，在主视图和俯视图上均为三角形，则该截平面为（）

A．侧垂面

B．正垂面

C．正平面

D．水平面

正确答案：A

9、填空题 视图上过渡线的画法与（）基本一样，线型用（）绘制。

正确答案：相贯线或截交线；细实线

10、填空题 图样的比例是指图中物体的（）与实际物体（）之比。

正确答案：线性尺寸； 相应的线性尺寸

11、单选 设正三棱锥的底面是水平面，若截平面是正垂面，且不通过底面，则其截交线的左视图为（）

A．三角形

B．四边形

C．五边形

D．六边形

正确答案：A

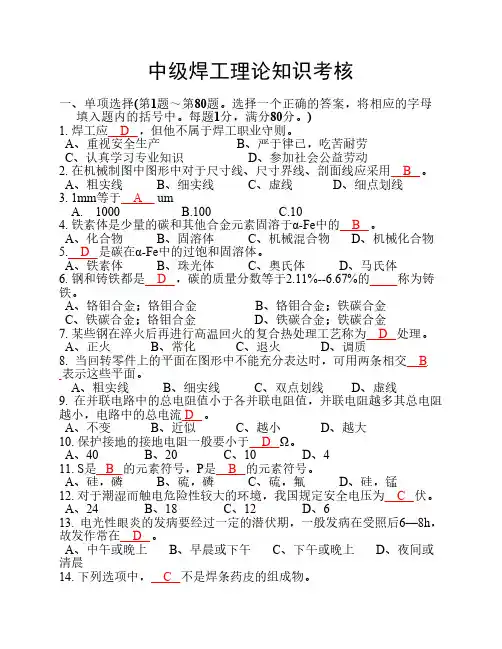

中级焊工理论知识考核

一、单项选择(第1题～第80题。选择一个正确的答案，将相应的字母

填入题内的括号中。每题1分，满分80分。)

1. 焊工应 D ，但他不属于焊工职业守则。

A、重视安全生产 B、严于律已，吃苦耐劳

C、认真学习专业知识 D、参加社会公益劳动

2. 在机械制图中图形中对于尺寸线、尺寸界线、剖面线应采用 B 。

A、粗实线 B、细实线 C、虚线 D、细点划线

3. 1mm等于 A um　

A.　1000 B.100 C.10

4. 铁素体是少量的碳和其他合金元素固溶于α-Fe中的 B 。

A、化合物 B、固溶体 C、机械混合物 D、机械化合物

5. D 是碳在α-Fe中的过饱和固溶体。

A、铁素体 B、珠光体 C、奥氏体 D、马氏体

6. 钢和铸铁都是 D ，碳的质量分数等于2.11%--6.67%的 称为铸

铁。

A、铬钼合金；铬钼合金 B、铬钼合金；铁碳合金

C、铁碳合金；铬钼合金 D、铁碳合金；铁碳合金

7. 某些钢在淬火后再进行高温回火的复合热处理工艺称为 D 处理。

A、正火 B、常化 C、退火 D、调质

8. 当回转零件上的平面在图形中不能充分表达时，可用两条相交 B 表示这些平面。

A、粗实线 B、细实线 C、双点划线 D、虚线

9. 在并联电路中的总电阻值小于各并联电阻值，并联电阻越多其总电阻

越小，电路中的总电流 D 。

A、不变 B、近似 C、越小 D、越大

10. 保护接地的接地电阻一般要小于 D Ω。

A、40 B、20 C、10 D、4

11. S是 B 的元素符号，P是 B 的元素符号。

A、硅，磷 B、硫，磷 C、硫，氟 D、硅，锰

12. 对于潮湿而触电危险性较大的环境，我国规定安全电压为 C 伏。

A、24 B、18 C、12 D、6

13. 电光性眼炎的发病要经过一定的潜伏期，一般发病在受照后6—8h，

故发作常在 D 。

A、中午或晚上 B、早晨或下午 C、下午或晚上 D、夜间或
