绪论单元测试
1
【判断题】(20分)
《画法几何与机械制图》课程的研究对象是工程图样。
A.
错
B.
对
2
【判断题】(20分)
工程图样在生产中起指导性作用。
A.
对
B.
错
3
【判断题】(20分)
画法几何学是机械制图的理论基础。
A.
对 B.
错
4
【判断题】(20分)
零件图是加工零件的依据。
A.
错
B.
对
5
【判断题】(20分)
工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。
A.
错
B.
对
第一章测试
1
【判断题】(10分)
尺寸是图样中的重要内容，是制造机件的直接依据。
A.
对
B.
错
2
【判断题】(10分)
机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。
A.
错
B.
对
3
【判断题】(10分)
线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。 A.
对
B.
错
4
【判断题】(10分)
在平面图形线段连接中，连接线段是只有定形尺寸，没有定位尺寸的线段。
A.
错
B.
对
5
【判断题】(10分)
绘制平面图形时，先要对线段进行分析，根据线段的性质依次画出。
A.
对
B.
错
6
【判断题】(10分)
当圆的直径过小时，可以用细实线来代替细点画线。
A.
错
B.
对
7
【判断题】(10分)
使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
A.
错
B.
对
8
【判断题】(10分)
国家制图标准规定，各种图线的粗细相同。
A.
对
B.

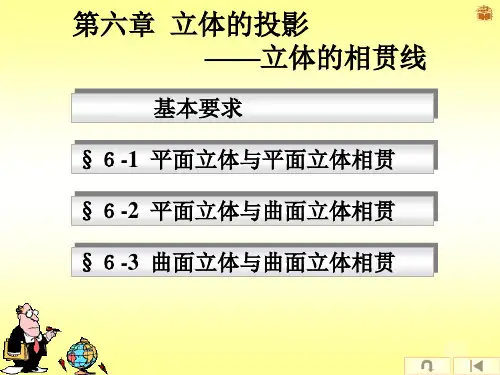

第六章立体的投影——立体的相贯线§６-1 平面立体与平面立体相贯§６-2 平面立体与曲面立体相贯§６-3 曲面立体与曲面立体相贯基本要求基本要求§６-1 平面立体与平面立体相贯一、概述二、例题1例题2例题3一、概述1．相贯线的性质相贯线是两立体表面的共有线，相贯线上的点是两立体表面的共有点;不同的立体以及不同的相贯位置,相贯线的形状也不同;2．相贯线的形状两平面立体的相贯线由折线组成。折线的每一段都是甲形体的一个侧面与乙形体的一个侧面的交线，折线的转折点就是一个形体的侧棱与另一形体的侧面的交点。3．求相贯线的方法求两平面立体相贯线的方法通常有两种：一种是求各侧棱对另一形体表面的交点，然后把位于甲形体同一侧面又位于乙形体同一侧面上的两点，依次连接起来。另一种是求一形体各侧面与另一形体各侧面的交线。4．判别相贯线可见性的原则只有位于两形体都可见的侧面上的交线，是可见的。只要有一个侧面不可见，面上的交线就不可见。[例题1] 两平面立体相贯，完成相贯线的投影1"yyyy14"44'233'2'1'3"2"解题步骤1．分析相贯线的正面投影已知，水平投影和侧面投影未知；2．求出相贯线上的折点Ⅰ、Ⅱ、Ⅲ、Ⅳ；3．顺次地连接各点，作出相贯线，并且判别可见性；4．整理轮廓线。[例题2] 两平面立体相贯，完成相贯线的投影12'3'4'5'6'1'32456解题步骤1．分析相贯线为左右两组折线；相贯线的正面投影已知，水平投影未知；相贯线的投影前后、左右对称2．求出相贯线上的折点Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ；3．顺次地连接各点，作出相贯线，并且判别可见性；4．整理轮廓线。[例题3] 两平面立体相贯，完成相贯线的投影解题步骤1．分析相贯线为一组闭合折线，相贯线的正面投影未知，水平投影已知；相贯线的投影前后、左右对称。2．求出相贯线上的折点Ⅰ、Ⅱ、Ⅲ等；3．顺次地连接各点，作出相贯线，并且判别可见性；4．整理轮廓线。2'1'1233'观看动画§６-2 平面立体与曲面立体相贯一、概述二、例题4例题5一、概述[例题4] 平面立体与曲面立体相贯，完成相贯线的投影解题步骤1．分析相贯线为三段圆弧的组合；相贯线的水平投影已知，可利用表面取点法求共有点；2．求出相贯线上的特殊点Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ；3．求出若干个一般点Ⅷ、Ⅸ；4．光滑且顺次地连接各点，作出相贯线，并且判别可见性；5．整理轮廓线。THSHPH35QH123'9'8'6'7'1'2'4'5'46789观看动画[例题5] 平面立体与曲面立体相贯，完成相贯线的投影解题步骤1．分析相贯线为圆弧和双曲线的组合；相贯线的侧面投影已知，可利用表面取点法求共有点；2．求出相贯线上的特殊点Ⅰ、Ⅱ、Ⅳ；3．求出一般点Ⅲ；4．光滑且顺次地连接各点，作出相贯线，并且判别可见性；5．整理轮廓线。观看动画§６-3 曲面立体相贯一、相贯线的性质二、曲面立体相贯的三种基本形式三、求曲面立体相贯线的方法四、辅助面的选用原则五、求相贯线的一般步骤六、复合相贯线七、相贯线的特殊情况八、相贯线的变化趋势九、例题一、相贯线的性质图例曲面立体相贯线的性质图例二、曲面立体相贯的三种基本形式2．外表面与内表面相交；1．两外表面相交；3．两内表面相交。三、求曲面立体相贯线的方法1．表面取点法2．辅助平面法3．辅助球面法四、辅助面的选用原则1．利用表面取点法或由二求三的方法求相贯线2、利用辅助平面法求相贯线3．利用辅助球面法求相贯线常用的辅助球面法为同心球面法,要使辅助球面与两立体表面交线的投影为直线。五、求相贯线的一般步骤2．求作相贯线上的特殊点。3．根据需要求出若干个一般点。4．光滑且顺次地连接各点，作出相贯线，并判别可见性。5．整理轮廓线。特殊点六、复合相贯线三个或三个以上的立体相交在一起，称为复合相贯。这时相贯线由若干条相贯线组合而成，结合处的点称为结合点。处理复合相贯线，关键在于分析，找出有几个两两曲面立体相贯，从而确定其有几段相贯线组成。七、相贯线的特殊情况（1）两个回转体具有公共轴线时，其表面的相贯线为圆，并且该圆垂直于公共轴线。当公共轴线处于投影面垂直位置时，相贯线有一个投影反映圆的实形，其余投影积聚为直线。（2）外切于同一球面的圆锥、圆柱相交时，其相贯线为两条平面曲线—椭圆。当两立体的相交两轴线同时平行于某一投影面时，则此两椭圆曲线在该投影面上的投影，为相交两直线。当两个回转体具有公共轴线时，其表面的相贯线为圆外切于同一球面的圆锥、圆柱相交时，其相贯线为两条平面曲线—椭圆
教学大纲 第八章 装配图 学时
（1）装配图的作用和内容
（2）装配图的表达方案和规定画法
（3）装配图上的尺寸标注和技术要求
（4）装配图上零件的序号和明细栏
（5）装配图工艺结构简介 2
（6）部件测绘 4
（7）读装配图和由装配图拆画零件图 2
教学目的和要求 在学习本章的过程中，要结合所学内容，紧密联系生产实际，了解所绘制部件的装配关系和工作原理，从基础零件入手，按课程所授方法绘出部件的装配图。要深刻理解装配图的画图方法和步骤，能绘制和看懂简单部件的装配图（6-10个非标准件）。
重点难点 本章主要讲述了装配图的内容和特点，装配图的视图表达方法，画装配图的一般方法和步骤，常见装配工艺结构等，重点是画装配图和看装配图，画装配图的方法除形体分析法和线面分析法外，还要注意对装配部件进行结构分析。
学习指导 在学习本章时，要紧密联系生产实际，通过亲手画图掌握装配图的基本知识，画图时可先由简单的部件开始，如千斤顶等，以画图带动看图，不画图只看图教学效果和学习效果都不好。
教学安排 知识点 教学方法 习题
（1）装配图的作用和内容
（2）装配图的视图表达方法
（3）装配工艺结构
（4）装配图尺寸标注和技术要求
（5）装配图上零件的序号和明细栏
（6）机器上的常见装置 电子挂图 习题集8-1（1）、8-1（2）
（7）读装配图和由装配图拆画零件图 课件 习题集8-3、8-4 （8）测绘齿轮油泵 电子挂图 测绘模型
（9）测绘齿轮油泵 电子挂图 测绘模型
【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。
第一讲 装配图的大体知识
1． 知识要点
《机械制图》课程标准
课程名称:机械制图
（二）教学对象
教学对象:机械加工专业学生
（三）学时数
本课程学时总数144学时，其中理论教学学时72学时，实践教学学时72学时。
通过《机械制图》课程或活动，培养学生正确使用正投影法来分析、表述机械工程问题、绘制和阅读机械图样的水平和空间想象水平，同时、它又是学生后继课程和完成课程设计不可缺少的基础。 并为机修钳工等职业资格证书打好基础，同时培养学生认真负责的工作态度和严谨细致的工作作风。 为发展学生各专门化方向的职业水平奠定良好的基础。
三、课程内容要求
（一）第一章 有关技术制图的国家标准介绍
教学重难点:
1、能说出技术制图和机械制图国家标准的一般规定；
2、图纸幅面和格式、比例、字体、图线及其画法、尺寸注法和GB/T。
（二）第二章 绘图工具和绘图方法
教学重难点:
1、能说出绘图工具及使用方法；
2、掌握绘图工作方法。
（三）第三章 常用几何图形画法
教学重难点:
1、学会等分圆周和作多边形；
2、能说出斜度和锥度的概念；
3、知道怎样连接圆弧；
4、学会画椭圆及平面图形的画法。
（四）第四章 正投影法和三视图 教学重难点:
1、能说出投影法的基本概念及常用的投影法的种类；
2、会做直线和平面形的投影，能说出它们投影的特性；
3、能说出三视图的组成及与物体的关系；
4、会三视图的作图方法和步骤。
（五）第五章 点、直线和平面的投影
教学重难点:
1、学会点、直线的投影方法，及两直线相对位置的判断；
2、能说出各种位置的平面投影的特性；
3、能说出直线和点在平面上的几何条件和投影特性；
4、知道换面法的基本概念。
（六）第六章 基本体
教学重难点:
1、能说出基本体棱柱、棱锥、圆柱、圆锥、圆球的体型特征；
2、三视图特点；
3、学会基本体的尺寸标注法；
4、知道草图的基本画法。
（七）第七章 轴测投影
教学重难点:
1、知道轴测投影的基本知识；
