相贯线介绍

机械制图相贯线

简介

在机械制图中，相贯线是指两个或多个图形的交集，它通常用于确定零件之间的相对位置以及其运动轨迹。相贯线在机械设计和制造过程中具有重要的作用，在设计阶段就能够精确地确定各个零件的相对位置关系，从而确保整个机械系统的正常运行。

相贯线的计算方法

相贯线的计算方法主要依赖于图形的几何属性和运动规律。下面介绍几种常见的相贯线计算方法。

1. 直线与直线的相贯线

当两条直线相交时，它们的相贯线就是它们的交点。如果两条直线不相交，则它们没有相贯线。

如上图所示，直线A和直线B相交于点O，因此它们的相贯线为点O。

2. 圆与直线的相贯线

当一个圆与一条直线相交时，它们的相贯线可以是一个或两个交点。相贯线的计算方法如下：

• 首先，确定圆心和半径。

• 其次，确定直线的方程。

• 然后，将直线方程代入圆的方程，求解相交点的坐标。


上图中，圆C与直线D相交于点E和点F，因此它们的相贯线为点E和点F。 3. 圆与圆的相贯线

当两个圆相交时，它们的相贯线可以是一个或两个交点。相贯线的计算方法如下：

• 首先，确定两个圆的圆心和半径。

• 其次，根据两个圆的几何关系，列出它们的方程。

• 然后，解方程得到相交点的坐标。


上图中，圆G与圆H相交于点I和点J，因此它们的相贯线为点I和点J。

相贯线的应用

相贯线在机械制图中具有广泛的应用，以下列举几个常见的应用场景。 1. 齿轮传动

在齿轮传动中，相贯线用于确定齿轮之间的啮合关系。通过计算齿轮的相贯线，可以确定齿轮的模数、齿数和啮合角等参数，从而确保齿轮传动的正常运转。

2. 运动机构

相贯线在运动机构设计中起着重要的作用。通过计算运动机构各个零件的相贯线，可以确定它们的相对运动轨迹，从而实现机构的运动控制。

圆管相贯线焊接说明

圆管相贯线焊接是一种常见的焊接方法，它在工业生产中广泛应用于石油、化工、船舶、造船、冶金等领域。本文将详细介绍圆管相贯线焊接的原理、步骤和注意事项。

一、原理

圆管相贯线焊接是指将两根圆管相互呈交叉状态进行焊接的方法。它的原理是通过熔化两根圆管的金属，在熔融状态下形成结合。焊接时，通过电弧或火焰加热，使两根圆管的接触面熔化，然后再施加一定的压力，使熔融的金属在固化时形成坚固的连接。这样就实现了两根圆管的相贯线焊接。

二、步骤

1. 准备工作：首先需要将待焊接的两根圆管进行清洁，去除表面的油污和氧化物，以保证焊接的质量。然后使用焊接机器或火焰进行预热，使两根圆管的焊接接头达到一定的温度。

2. 定位和固定：将两根圆管相交的位置进行定位，并用夹具或其他工具进行固定，以确保焊接时的稳定性和准确性。

3. 焊接操作：根据焊接的要求和材料的特性，选择合适的焊接方法，如电弧焊、气焊等。将焊条或焊丝与圆管的焊接接头接触，产生电弧或火焰，使接头处的金属熔化。然后，逐渐移动焊条或焊丝，使熔化的金属填充到接头处，形成焊缝。

4. 检验和修整：焊接完成后，对焊缝进行检验。可以使用无损检测方法，如超声波检测、射线检测等，来检测焊缝的质量。如果发现焊缝存在缺陷或不合格，需要进行修整和重新焊接。

三、注意事项

1. 安全第一：在进行焊接操作时，要注意安全，戴上防护眼镜、手套等个人防护装备，避免电弧或火焰对人身的伤害。

2. 温度控制：焊接时要控制好焊接接头的温度，过高或过低都会影响焊接质量。可以根据焊接材料的要求和焊接方法来调整温度。

3. 选择合适的焊接材料：根据焊接的工作环境和要求，选择合适的焊接材料，如焊条、焊丝等。材料的选择要考虑其耐腐蚀性、强度、硬度等因素。

4. 控制焊接参数：焊接时要注意控制焊接参数，如电流、电压、焊接速度等。不同的焊接参数会影响焊接质量和焊缝的外观。

5. 焊接后处理：焊接完成后，要对焊缝进行后处理，如打磨、抛光等，以提高焊接接头的表面光洁度和质量。

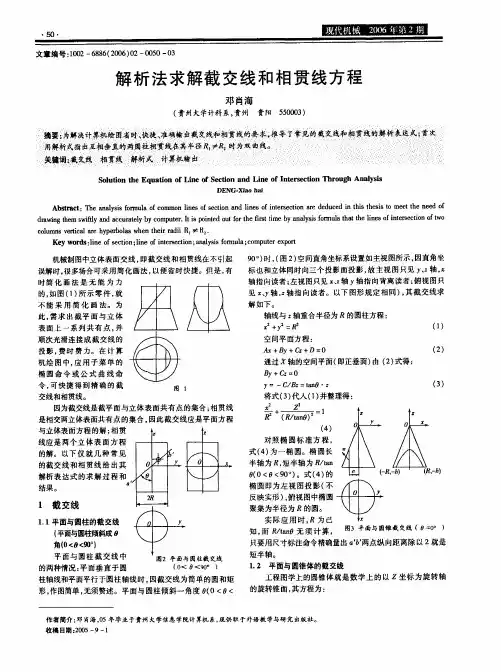

５０·　

文章编号：１００２—６８８６（２００６）０２—００５０—０３　

解析法求解截交线和相贯线方程　

邓肖海　

（贵州大学计科系，贵州　贵阳５５０００３）　

摘妻　为解决计募机臻由。罐时。　糖捷、拉确输．出截交线和相贯践ｌ的晕求　推导了常见的截拳尊扣扫贯线的蟹析表毒式ｌ－首冬　／／　。　。。　‘　。　－　：　．．　。　／　罔．解析式指ｌ出互相垂直的两圊枉桐贳践在其半径砖≠Ｒ：时为婴睁终　＿＝　ｌ　：　＿１．．　０　０　ｌｌｊ　ｌｌ　

黄键词；截幕线。　－．橱剪线　解析式　．｜＝计筹机输出＿＿．　＿　０　０　０．１｜　’ｌ　｜＿＿　０＿＿　０　

Ｓｏｌｕｔｉｏｎ　ｔｈｅ　Ｅｑｕａｔｉｏｎ　ｏｆ　Ｌｉｎｅ　ｏｆ　Ｓｅｃｔｉｏｎ　ａｎｄ　Ｌｉｎｅ　ｏｆ　Ｉｎｔｅｒｓｅｃｔｉｏｎ　Ｔｈｒｏｕｇｈ　Ａｎａｌｙｓｉｓ　

ＤＥＮＧ．Ⅺａｏ　ｈａｌ　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ａｎａｌｙｓｉｓ　ｆｏｒｍｕｌａ　ｏｆ　ｃｏｍｍｏｎ　ｌｉｎｅｓ　ｏｆ　ｓｅｃｔｉｏｎ　ａｎｄ　ｌｉｎｅｓ　ｏｆ　ｉｎｔｅｒｓｅｃｔｉｏｎ　ａｒｅ　ｄｅｄｕｃｅｄ　ｉｎ　ｔｈｉｓ　ｔｈｅｓｉｓ　ｔｏ　ｍｅｅｔ　ｔｈｅ　ｎｅｅｄ　ｏｆ　ｄｒａｗｉｎｇ　ｔｈｅｍ　ｓｗｉｆｔｌｙ　ａｎｄ　ａｃｃｕｒａｔｅｌｙ　ｂｙ　ｃｏｍｐｕｔｅｒ．Ｉｔ　ｉｓ　ｐｏｉｎｔｅｄ　ｏｕｔ　ｆｏｒ　ｔｈｅ　ｆｉｒｓｔ　ｔｉｍｅ　ｂｙ　ａｎａｌｙｓｉｓ　ｆｏｒｍｕｌａ　ｔｈａｔ　ｔｈｅ　ｌｉｎｅｓ　ｏｆ　ｉｎｔｅｒｓｅｃｔｉｏｎ　ｏｆ　ｔｗｏ　

ｃｏｌｕｍｎｓ　ｖｅｒｔｉｃａｌ　ａｒｅ　ｈｙｐｅｒｂｏｌａｓ　ｗｈｅｎ　ｔｈｅｉｒ　ｒａｄｉｉ　ＲＩ≠Ｒ２．　Ｋｅｙ　ｗｏｒｄｓ：ｌｉｎｅ　ｏｆ　ｓｅｃｔｉｏｎ；ｌｉｎｅ　ｏｆ　ｉｎｔｅｒｓｅｃｔｉｏｎ；ａｎａｌｙｓｉｓ　ｆｏｒｍｕｌａ；ｃｏｍｐｕｔｅｒ　ｅｘｐｏ￣　

机械制图中立体表面交线，即截交线和相贯线在不引起　

误解时，很多场合可采用简化画法，以便省时快捷。但是，有　

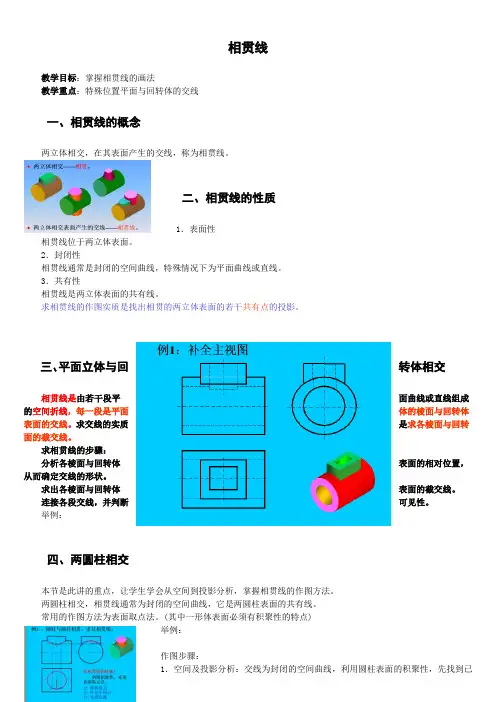

相贯线

教学目标：掌握相贯线的画法

教学重点：特殊位置平面与回转体的交线

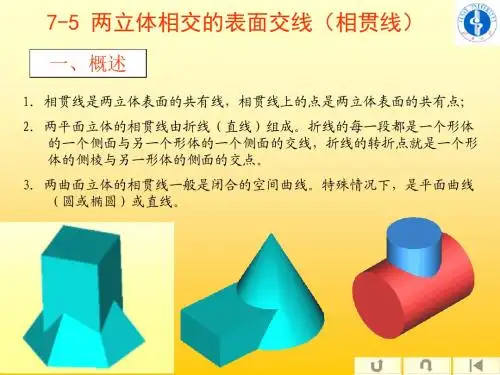

一、相贯线的概念

两立体相交，在其表面产生的交线，称为相贯线。

二、相贯线的性质

1．表面性

相贯线位于两立体表面。

2．封闭性

相贯线通常是封闭的空间曲线，特殊情况下为平面曲线或直线。

3．共有性

相贯线是两立体表面的共有线。

求相贯线的作图实质是找出相贯的两立体表面的若干共有点的投影。

三、平面立体与回转体相交

相贯线是由若干段平面曲线或直线组成的空间折线，每一段是平面体的棱面与回转体表面的交线。求交线的实质是求各棱面与回转面的截交线。

求相贯线的步骤：

分析各棱面与回转体表面的相对位置，从而确定交线的形状。

求出各棱面与回转体表面的截交线。

连接各段交线，并判断可见性。

举例：

四、两圆柱相交

本节是此讲的重点，让学生学会从空间到投影分析，掌握相贯线的作图方法。

两圆柱相交，相贯线通常为封闭的空间曲线，它是两圆柱表面的共有线。

常用的作图方法为表面取点法。(其中一形体表面必须有积聚性的特点)

举例：

作图步骤：

1．空间及投影分析：交线为封闭的空间曲线，利用圆柱表面的积聚性，先找到已知的投影。

2．作图方法：表面取点法。

3．作图步骤：

通过投影规律找到特殊点，以确定交线范围；再补充一些中间点以确定交线的弯曲趋势；最后光滑连接。

讨论：

1．相贯线产生：两外圆柱面相交、内外圆柱面相交、两内圆柱面相交。

1． 两圆柱直径变化对相贯线的影响。

3．两圆柱正交的简化画法介绍：四个要点①轮廓线的交点②大圆柱半径③小圆柱轴线④弯向大圆柱轴线

举一些实例分析相贯线的产生和画法。目的使学生掌握相贯线的画法。

五、圆柱与圆锥相交

介绍辅助平面法，让学生理解三面共点的原理，会应用其作交线。

空间及投影分析：相贯线为一光滑的封闭的空间曲线。它的侧面投影有积聚性，正面投影、水平投影没有积聚性，应分别求出。

作图方法：辅助平面法，利用三面共点的原理，用一辅助平面截切相贯体，分别与两个立体产生两组交线，两组交线的交点即为三面共点，就是所求的相贯线。辅助平面的选择原则是使辅助平面与两立体的交线简单易画。一般为直线或圆。
