（2-1
）电子技术数字电路部分第二章门电路
（2-2）第二章门电路§2.1 概述§2.2 分离元件门电路§2.3 TTL集成门电路§2.4 其它类型的TTL门电路§2.5 MOS门电路
（2-3）门电路是用以实现逻辑关系的电子电路，与我们所讲过的基本逻辑关系相对应，门电路主要有：与门、或门、与非门、或非门、异或门等。在数字电路中，一般用高电平代表1、低点平代表0，即所谓的正逻辑系统。§2.1 概述
（2-4）10ViVoKVccR只要能判断高低电平即可K开------Vo=1, 输出高电平K合------Vo=0, 输出低电平可用三极管代替
（2-5）R1R2AF+VccuAtuFt+Vcc0.3V三极管的开关特性：
（2-6）二极管与门FD1D2AB+12VuA uB uF 0V 0V 0.3V 0V 3V 0.3V 3V 0V 0.3V 3V 3V 3.3V 设二极管的饱和压降为0.3伏。§2.2 分立元件门电路
（2-7）二极管或门uA uB uF 0V 0V -0.3V 0V 3V 2.7V 3V 0V 2.7V 3V 3V 2.7V FD1D2AB-12V
（2-8）R1DR2AF+12V+3V三极管非门uA uF 3V 0.3 0V 3.3 嵌位二极管（三极管的饱和压降假设为0.3付）
（2-9）R1DR2F+12V+3V三极管非门D1D2AB+12V二极管与门与非门
（2-10）1. 体积大、工作不可靠。2. 需要不同电源。3. 各种门的输入、输出电平不匹配。分立元件门电路的缺点
（2-11）2.3.1 TTL与非门的基本原理与分立元件电路相比，集成电路具有体积小、可靠性高、速度快的特点，而且输入、输出电平匹配，所以早已广泛采用。根据电路内部的结构，可分为DTL、TTL、HTL、MOS管集成门电路等。§2.3 TTL集成门电路
（2-12）TTL与非门的内部结构+5VFR4R2R13kT2R5R3T3T4T1T5b1c1ABCCBAF

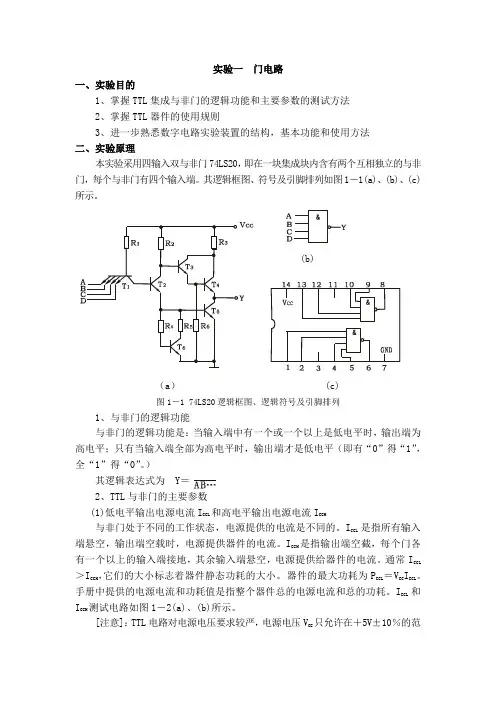

实验一 门电路
一、实验目的
1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法
2、掌握TTL器件的使用规则
3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法
二、实验原理
本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。其逻辑框图、符号及引脚排列如图1－1(a)、(b)、(c)所示。
(b)
（a） (c)
图1－1 74LS20逻辑框图、逻辑符号及引脚排列
1、与非门的逻辑功能
与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。）
其逻辑表达式为 Y＝
2、TTL与非门的主要参数 (1)低电平输出电源电流ICCL和高电平输出电源电流ICCH
与非门处于不同的工作状态，电源提供的电流是不同的。ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。通常ICCL＞ICCH，它们的大小标志着器件静态功耗的大小。 器件的最大功耗为PCCL＝VCCICCL。手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。ICCL和ICCH测试电路如图1－2(a)、(b)所示。
[注意]：TTL电路对电源电压要求较严，电源电压VCC只允许在＋5V±10％的范围内工作，超过5.5V将损坏器件；低于4.5V器件的逻辑功能将不正常。
(a) (b) (c) (d)
图1－2 TTL与非门静态参数测试电路图
一、填空题：
1．在计算机内部，只处理二进制数；二制数的数码为
1
、
0两个；写出从（000）2依次加1的所有3位二进制数： 000、001、010、011、100、101、110、111
。
2．13=（1101）2；（5A）16=（1011010）2；（10001100）2=（8C）16。
完成二进制加法（1011）2+1=（1100）2
3．写出下列公式：= 1 ； = B ； = A+B ；=BA。
4．含用触发器的数字电路属于
时序逻辑电路 （组合逻辑电路、时序逻辑电路）。TTL、CMOS电路中，工作电压为5V的是 TTL ；要特别注意防静电的是
CMOS 。
5．要对256个存贮单元进行编址，则所需的地址线是 8 条。
6．输出端一定连接上拉电阻的是 OC 门；三态门的输出状态有 1 、 0 、 高阻态三种状态。
7．施密特触发器有 2
个稳定状态.，多谐振荡器有 0 个稳定状态。
8．下图是由触发器构成的时序逻辑电路。试问此电路的功能是 移位寄存器 ，
是 同步 时序电路（填同步还是异步），当RD=1时，Q0Q1Q2Q3=
0000 ，当RD=0，DI=1，当第二个CP脉冲到来后，Q0Q1Q2Q3= 0100 。
(图一)
1．和二进制数(111100111.001)等值的十六进制数是( B )
A．(747.2)16 B．(1E7.2) 16 C．(3D7.1) 16 D．(F31.2) 16 1D
C1
FF0 1D
C1
FF0 1D
C1
FF0 1D
C1
FF0 RD RD RD RD Q3 Q2 Q1 Q0
DI
RD
CP 2．和逻辑式BACBAC相等的式子是( A )
A．AC+B B． BC C．B D．BCA
3．32位输入的二进制编码器，其输出端有( D )位。
一、进制转换
1、十进制数(53.25)10转换为二进制数的结果为 (110101.01)2
2、十六进制(3B.6E)16转换为十进制数的结果为 (59.4)10
3、十进制数(53.25)10转换为十六进制的结果为
4、十进制数(27.35)10转换为二进制数的结果为 (11011.01011)2
5、十进制数(27.35)10转换为八进制数的结果为
6、十进制数(27.35)10转换为十六进制数的结果为
7、二进制数(101010)2转换为十进制数的结果为
8、十进制数(125)10转换为十六进制数的结果为
二、基本门电路
1、如图所示，为使F=A ，则B应为何值（ ）。
A．0 B．不确定 C．不存在 D．1
＆ABF
2、如图所示，为使F=1 ，则B应为何值（ ）。
A．0 B．不确定 C．不存在 D．1
＆ABF
3、如图所示，为使F=A ，则B应为何值（ ）。
A．0 B．不确定 C．不存在 D．1
ABF1
4、如图所示，为使F=1 ，则B应为何值（ ）。
A．0 B．不确定 C．不存在 D．1
ABF1
5、如图所示逻辑电路的逻辑式为（ ）。
A．F()ABC B．FABC C．FAB+C D．FAB+CD
＆ABCF1 6、如图所示逻辑电路的逻辑式为（ ）。
A．F()ABC B．FABC C．FAB+C D．FAB+CD
