-1 KBZ2-200/1140V智能型馈电开关配件

单位 名 称 规格型号 单台数量 备注

台 真空断路器 ZN7-400/1140 1

2 真空管 ZKTD-400/1140 3

3 行程开关 LX19K-13 5A AC380V（DC220V） 1

5 辅助开关 NK2-1 1

6 合闸线圈 ZN7-400/127V 2

7 分励线圈装配 有铁芯 1

8 失压线圈装配 有铁芯 1

9 电流互感器 IV-400 3

10 零序互感器 LX-400 1

11 变压器 BKC-400/1140V圆壳 1

12 万能转换开关 3LB3 1

13 熔断器 RL5-1A/1140 1

14 过电压保护组件 RC-400/1140V圆壳 1

15 按钮 A16-22SM 4

16 按钮 LA38-22 1

17 熔断器芯 RL5-1A/1140 1

18 电阻 RX20-25W 1

19 保险芯 ф5×20 2A、5A 各1

20 中间继电器 JTX 36V、AC 2 LD

21 中间继电器 JTX 48V、DC 1 BS

22 中间继电器 JQX-38F AC36V 1 HZ

23 三相电抗器 SK-100/1140 1

24 智能综合保护器 ZBK34F 1

25 综合控制器 ZBK-24 1

26 漏电检测控制器 ZBK-24 1

27 液晶汉字显示装置 ZBK-24 1

28 矩形插头 CA20弯 3

29 航空插头 14芯 1

30 航空插头 7芯 1

31 接线柱 ф26 6

32 九芯接线柱 ф48 1

33

34

35

浙江恒泰科技有限公司 百度文库 - 好好学习，天天向上

-2

KBZ2—200/1140（660）

矿用隔爆型真空智能

馈电开关

使

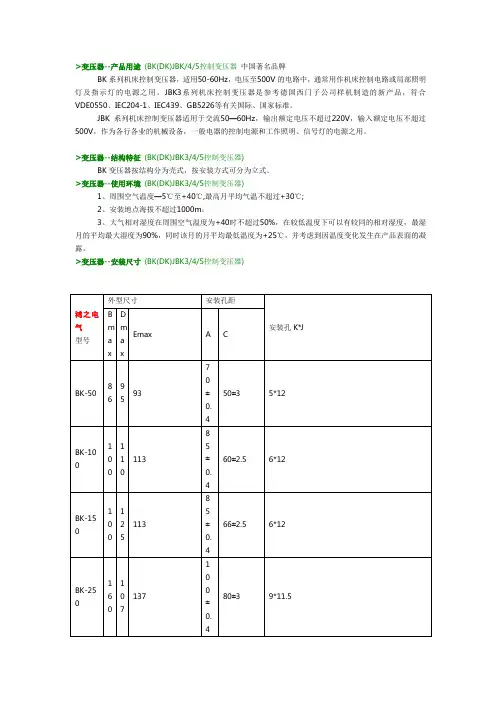

>变压器--产品用途 (BK(DK)JBK/4/5控制变压器 中国著名品牌

BK系列机床控制变压器，适用50-60Hz，电压至500V的电路中，通常用作机床控制电路或局部照明灯及指示灯的电源之用。JBK3系列机床控制变压器是参考德国西门子公司样机制造的新产品，符合VDE0550、IEC204-1、IEC439、GB5226等有关国际、国家标准。

JBK系列机床控制变压器适用于交流50—60Hz，输出额定电压不超过220V，输入额定电压不超过500V，作为各行各业的机械设备，一般电器的控制电源和工作照明、信号灯的电源之用。

>变压器--结构特征 (BK(DK)JBK3/4/5控制变压器)

BK变压器按结构分为壳式，按安装方式可分为立式。

>变压器--使用环境 (BK(DK)JBK3/4/5控制变压器)

1、周围空气温度—5℃至+40℃,最高月平均气温不超过+30℃;

2、安装地点海拔不超过1000m；

3、大气相对湿度在周围空气温度为+40时不超过50%，在较低温度下可以有较同的相对湿度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

>变压器--安装尺寸 (BK(DK)JBK3/4/5控制变压器)

鸿之电气

型号 外型尺寸 安装孔距

安装孔K*J Bmax Dmax Emax A C

BK-50 86 95 93 70±0.4 50±3 5*12

BK-100 100 110 113 85±0.4 60±2.5 6*12

BK-150 100 125 113 85±0.4 66±2.5 6*12

BK-250 160 107 137 100±0.4 80±3 9*11.5

BK-300 160 107 137 100±0.4 80±3 9*11.5

BK-400 160 143 137 110±0.4 92±3 9*11.5

北京创联汇通电气设备有限公司

Chuanglian Huitong Electrical Equipment Co., Ltd. 网址：

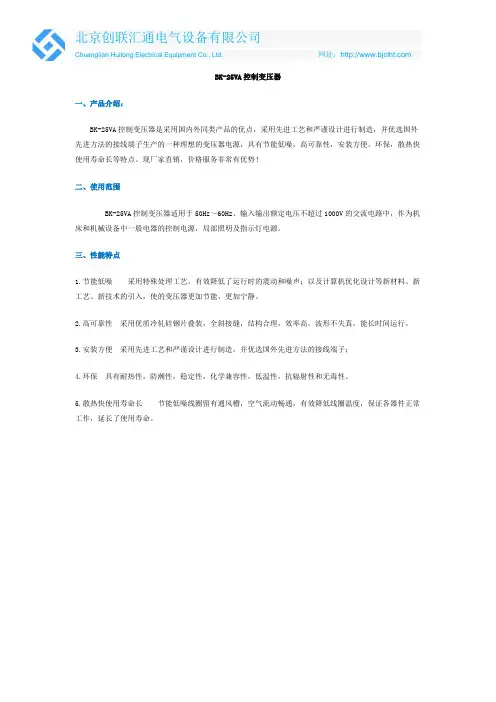

BK-25VA控制变压器

一、产品介绍：

BK-25VA控制变压器是采用国内外同类产品的优点，采用先进工艺和严谨设计进行制造，并优选国外先进方法的接线端子生产的一种理想的变压器电源，具有节能低噪，高可靠性，安装方便，环保，散热快使用寿命长等特点。现厂家直销，价格服务非常有优势！

二、使用范围

BK-25VA控制变压器适用于50Hz～60Hz、输入输出额定电压不超过1000V的交流电路中，作为机床和机械设备中一般电器的控制电源，局部照明及指示灯电源。

三、性能特点

1.节能低噪 采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。

2.高可靠性 采用优质冷轧硅钢片叠装，全斜接缝，结构合理，效率高，波形不失真，能长时间运行。

3.安装方便 采用先进工艺和严谨设计进行制造，并优选国外先进方法的接线端子；

4.环保 具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒性。

5.散热快使用寿命长 节能低噪线圈留有通风槽，空气流动畅通，有效降低线圈温度，保证各器件正常工作，延长了使用寿命。

北京创联汇通电气设备有限公司

Chuanglian Huitong Electrical Equipment Co., Ltd. 网址：

四、型号含义：

BK系列控制变压器其他常用型号：

BK-50VA，BK-100VA，BK-150VA，BK-200VA，BK-300VA，BK-400VA，BK-500VA，BK-700VA，BK-1000VA，BK-2000VA，BK-3KVA，BK-4KVA，BK-5KVA，BK-8KVA， BK-10KVA，BK-15KVA，BK-20KVA ，BK-25KVA ，BK-30KVA，BK-40KVA，BK-50KVA

1 1、安全信息（先阅读）

首先,感谢您选择深圳市帕瓦科技有限公司PTS/PTI系列变压器产品！

本手册提供给使用者安装、使用、维护本产品的相关注意事项，为了确保能够正确地安装和操作本产品，请在安装使用前详细阅读本手册，若有任何疑问之处请联络深圳市帕瓦科技公司或与代理商洽询，我们的专业人员乐意为您服务。

以下为客户特别需要注意的安全事项，以保证您的生命安全以及保护产品和所连接的设备的安全。这些注意事项在本手册中用警告三角形突出强调并根据危险等级注明如下：

危险：

（1）在实施连接或相关操作之前，务必切断输入电源，否则会引起触电或产品损坏。

（2）请在开启或关闭变压器前，务必先行将变压器后接的负载断开。禁止带负载开启或关闭变压器，否则会引起变压器故障。

（3）产品通电后，切勿打开机箱触摸任何带电部位。

（4）务必在本产品的前端（输入端）设置断路开关，以保障安全。

警告：

（1）只有合格技术人员才允许安装、操作和维护本产品；

（2）产品安装接线时请务必按照端子标识和产品使用手册的规定连接，切勿将输入、输出反接；切勿将零线与相线反接。

（3）请按照本产品的额定容量配接负载，长时间连续工作或有冲击性负载或非线性负载及谐波较大和有零序电流时请留有功率富裕度，切勿超载。

（4）本产品只能用于本手册所认可的环境场合，未经认可的使用环境可能导致火灾、漏电等事故。

（5）本产品在安装时请妥善接地。

注意：

（1）在安装、操作和维护本产品时，请详细阅读本手册；

（2）防止无关人员操作本产品；

（3）本产品顶部不得放置任何物品，不要让导电物体从风扇孔、通风孔、机箱门盖内进入，否则有可能引起故障、漏电、甚至火灾。

（4）本产品的周边及顶部必须留有足够的通风空间，以及方便进行维护和保养。

（5）请不要擅自拆卸和改装产品，否则会引起故障、漏电、甚至火灾。

（6）产品和产品使用手册可能会有改变，届时恕不另行通知； 2 （7）本使用手册的解释权归本手册的制定部门，对本手册的任何修改，都必须得到本手册制定部门的审批。
