练习题⼀：

⼀、填空题1、与⾮门的逻辑功能为。

2、数字信号的特点是在上和上都是断续变化的，其⾼电平和低电平常⽤和来表⽰。

3、三态门的“三态”指，和。

4、逻辑代数的三个重要规则是、、。

5、为了实现⾼的频率稳定度，常采⽤振荡器；单稳态触发器受到外触发时进⼊态

6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S

为电平有效7、在进⾏A/D转换时，常按下⾯四个步骤进⾏，、、、

。。

⼆、选择题1、有⼋个触发器的⼆进制计数器，它们最多有（）种计数状态。

A、8；

B、16；

C、256；

D、64

2、下列触发器中上升沿触发的是（）。

A、主从RS触发器；

B、JK触发器；

C、T触发器；

D、D触发器

3、下式中与⾮门表达式为（），或门表达式为（）。

A、Y=A+B；

B、Y=AB；

C、Y=B

A+；D、Y=AB

4、⼗⼆进制加法计数器需要（）个触发器构成。

A、8；

B、16；

C、4；

D、3

5、逻辑电路如右图，函数式为（）。

A、F=AB+C；

B、F=AB+C；

AB+；D、F=A+BC

C、F=C

6、逻辑函数F=AB+BC的最⼩项表达式为（）

A、F=m2+m3+m6

B、F=m2+m3+m7

C、F=m3+m6+m7

D、F=m3+m4+m7

7、74LS138译码器有（），74LS148编码器有（）

A、三个输⼊端，三个输出端；

B、⼋个输⼊端，⼋个输出端；

C、三个输⼊端，⼋个输出端；

D、⼋个输⼊端，三个输出端。

8、单稳态触发器的输出状态有（）

A、⼀个稳态、⼀个暂态

B、两个稳态

C、只有⼀个稳态

D、没有稳态

三、判断：2、对于MOS门电路多余端可以悬空。（）

3、计数器的模是指对输⼊的计数脉冲的个数。（）

4、JK触发器的输⼊端J 悬空，则相当于J = 0。（）

5、时序电路的输出状态仅与此刻输⼊变量有关。（）

6、RS触发器的输出状态Q N+1与原输出状态Q N⽆关。（）

7、JK触发器的J=K=1 变成T 触发器。（）

8、各种功能触发器之间可以相互转换。（）

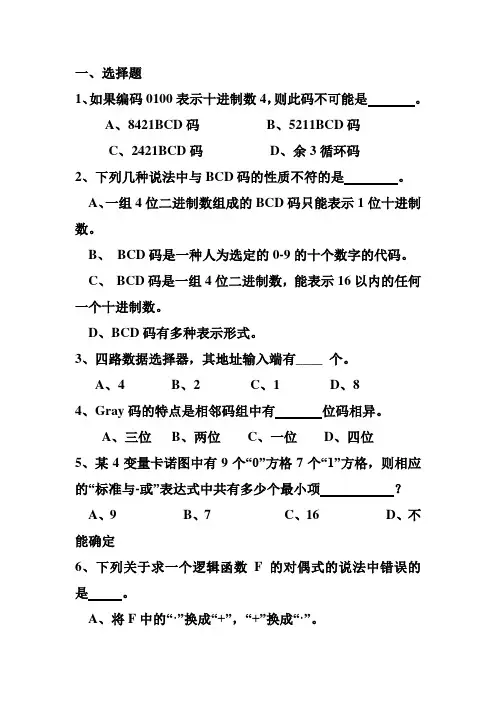

一、选择题

1、如果编码0100表示十进制数4，则此码不可能是 。

A、8421BCD码 B、5211BCD码

C、2421BCD码 D、余3循环码

2、下列几种说法中与BCD码的性质不符的是 。

A、一组4位二进制数组成的BCD码只能表示1位十进制数。

B、 BCD码是一种人为选定的0-9的十个数字的代码。

C、 BCD码是一组4位二进制数，能表示16以内的任何一个十进制数。

D、BCD码有多种表示形式。

3、四路数据选择器，其地址输入端有____ 个。

A、4 B、2 C、1 D、8

4、Gray码的特点是相邻码组中有 位码相异。

A、三位 B、两位 C、一位 D、四位

5、某4变量卡诺图中有9个“0”方格7个“1”方格，则相应的“标准与-或”表达式中共有多少个最小项 ？

A、9 B、7 C、16 D、不能确定

6、下列关于求一个逻辑函数F的对偶式的说法中错误的是 。

A、将F中的“·”换成“+”，“+”换成“·”。 B、原变量变成反变量，反变量变成原变量。

C、原变量保持不变。

D、常数中的“0”换成“1”，“1”换成“0”。

7、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为

A、RS=X0 B、RS=0X

C、RS=X1 D、RS=1X

8、下电路中可以实现“线与”功能的有___ 。

A、与非门 B、三态输出门 C、集电极开路门 D、传输门

9、设计一个6进制的同步计数器，需要 个触发器。

A、3 B、4 C、5 D、6

第 1 页 《数字电子技术》复习题

一、填空题

1. (127)10= ( )2=( )8=( )16= ( )8421BCD

2. n变量的逻辑函数有

个最小项，任意两个最小项的乘积为

3.

计算机键盘上101个键用二进制代码进行编码，至少应为___位二进制代码。

4.

1个变量可构成 个最小项，每种变量的取值可使 个最小项的值为1。

5. 当A=1,B=1,C=0时，ABC= ，A+BC=

。

6. 函数 的反函数 =

。

7. OC门的典型应用

， 和

。

8. 除去有高、低电平两种输出状态外，三态门的第三态输出是____状态。

9. 优先编码器74LS148输入为 ```，输出为 、 、 。当使能输入 ， ,时，输出 应为________________________。

10. n位二进制代码的线译码器，必然有_____个输出端,且译码器工作时,只有_____个呈现有效电平。

11. 一个十六选一的数据选择器，其选择控制信号端有________个。

12. J-K触发器在直接复位时应使DR=________ ,DS=________。

13. JK触发器的特性方程为

。

14. 可控R-S 触发器、J-K触发器在直接复位时应使DR=_____ ,DS=______。

15. 将D触发器的D端连在 端上，假设Q（t）=0，则经过100个脉冲作用后，它的次态Q(t+100)为_________________________。

16. 构造一个模6计数器需要 个状态， 个触发器。

1 / 6 数电填空题题库 教师组卷学生备考练习用 1. 集电极开路门的英文缩写为（ OC ）门，工作时必须外加电源和上拉电阻。 2. OC门称为（集电极开路） 门，多个OC门输出端并联到一起可实现（ 线与 ）功能。 3. 逻辑代数又称为（ 布尔 ）代数。最基本的逻辑关系有（ 与 ）、（ 或 ） 、（ 非 ）三种。 4. 逻辑函数的常用表示方法有（ 逻辑表达式 ）、（ 真值表 ）、（ 卡诺图 ）。 5. 摩根定律又称为（ 反演律 ）。 6. 逻辑函数F=A̅+B+C̅D的反函数F̅= （ AB̅(C+D̅) ）。 7. 触发器有（ 2 ）个稳态，存储8位二进制信息要（ 8 ）个触发器。 8. 一个基本RS触发器在正常工作时，它的约束条件是R̅+S̅=1，则它不允许输入S̅=（ 0 ）且R̅=（ 0 ）的信号。 9. 一个十位D/A转换器，当输入全1时，其输出电压VO为5.115V。当输入二进制数为1010101000时，其输出电压VO为（ 3.4 ）V。 10. 根据下图所示计数状态转换图回答：它是按（ 无 ）权编码规律进行计数的， 它是（ 10 ）进制计数器（即模M为多少）。 11. 写出如下图所示电路Z1的逻辑函数式：(A̅+B C̅ 或A̅ B̅+AC̅̅̅̅B ) 1 TG & B C A Z1 CMOS 100K
