交工资料.钢结构吊装记录表

钢结构吊装旁站记录.doc范本一：钢结构吊装旁站记录.doc一：项目名称：钢结构吊装施工二：吊装日期：20XX年XX月XX日三：吊装地点：工地名/工地地址四：吊装单位：xxxx公司五：吊装对象：钢结构六：旁站人员：姓名/职务七：旁站时间：XX时XX分-XX时XX分八：安全交底1. 工作内容：对吊装作业的安全要求及施工流程进行交底，明确工作责任。

2. 吊装工艺：详细讲解吊装方案，包括起吊点选择、施工流程、安全措施等。

3. 安全设施：介绍现场的安全设施，包括防护网、安全带、警示标志等，并强调正确使用。

4. 紧急应变措施：提醒各级人员应急处理方式，包括逃生通道、报警方式等。

九：作业准备1. 吊装设备：列出使用的吊车型号、起重能力等参数，并核查吊车的合格证。

2. 起重工具：列出使用的吊钩、吊具、绳索等，并核查其可靠性和符合标准要求。

3. 地基检查：对吊装设备的支撑地基进行检查，确保地基能够承受吊装荷载。

4. 工作人员：核实参与吊装的人员资质，包括操作员、信号员等。

5. 气象条件：检查气象条件是否适宜吊装，特别是风速和降雨情况。

十：吊装过程及记录1. 吊装前检查：记录吊装前的设备、起重工具和吊装对象的检查结果，如没有问题则进行下一步。

2. 吊装起吊点选择：标注吊装对象的起吊点位置，并确认吊装点的承重能力。

3. 吊装操作：记录吊车操作员的操作指令，信号员的信号指示和吊装对象的运动情况。

4. 吊装过程：记录各阶段的吊装高度、吊装时间和吊装点位置调整。

5. 吊装完成：记录吊装完成后的验收和搭接结果，以及吊装设备的回撤情况。

十一：安全技术交底1. 安全风险要点：重点交底本次吊装作业的安全风险要点及应对措施。

2. 安全操作规程：对各工作人员的安全操作规程进行交底，包括操作步骤和注意事项。

3. 现场应急预案：交底现场应急预案，包括火灾、事故等各类应急情况的处理方法。

附件：1. 吊装方案：详细说明了吊装的起吊点、起重设备、吊装路径等。

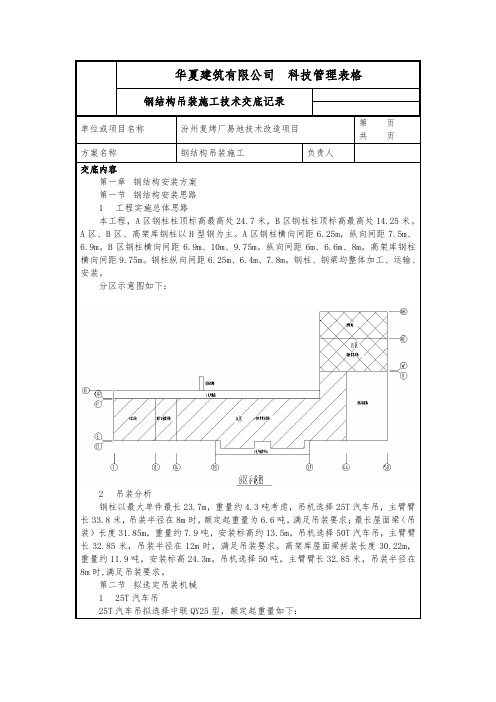

华夏建筑有限公司科技管理表格钢结构吊装施工技术交底记录单位或项目名称汾州复烤厂易地技术改造项目第页共页方案名称钢结构吊装施工负责人交底内容第一章钢结构安装方案第一节钢结构安装思路1 工程实施总体思路本工程，A区钢柱柱顶标高最高处24.7米，B区钢柱柱顶标高最高处14.25米。

A区、B区、高架库钢柱以H型钢为主。

A区钢柱横向间距6.25m，纵向间距7.5m、6.9m。

B区钢柱横向间距6.9m、10m、9.75m。

纵向间距6m、6.6m、8m。

高架库钢柱横向间距9.75m。

钢柱纵向间距6.25m、6.4m、7.8m。

钢柱、钢梁均整体加工、运输、安装。

分区示意图如下：2 吊装分析钢柱以最大单件最长23.7m，重量约4.3吨考虑，吊机选择25T汽车吊，主臂臂长33.8米，吊装半径在8m时，额定起重量为6.6吨，满足吊装要求；最长屋面梁（吊装）长度31.85m，重量约7.9吨，安装标高约13.5m，吊机选择50T汽车吊，主臂臂长32.85米，吊装半径在12m时，满足吊装要求。

高架库屋面梁拼装长度30.22m，重量约11.9吨，安装标高24.3m。

吊机选择50吨，主臂臂长32.85米，吊装半径在8m时,满足吊装要求。

第二节拟选定吊装机械1 25T汽车吊25T汽车吊拟选择中联QY25型，额定起重量如下：2 50T汽车吊50T汽车吊额定起重量如下：第三节主体结构安装工艺1 地脚螺栓安装1.1 地脚螺栓安装前准备1）现场技术人员要认真熟悉图纸，掌握该部位的尺寸及数量，掌握国家规范和图纸要求。

2）配备足够的配套使用工具，如电焊机、电缆线、电焊条、水准仪、经纬仪、施工线、钢丝、钢卷尺、对讲机等。

3）对进场的地脚螺栓按照型号合理堆放，厂家必须提供相应的质量证明资料，并提供做复检的材料。

4）安装前对班组做好技术交底，保证操作工按要求施工。

1.2 地脚螺栓安装注意事项1）螺栓在运输过程中注意避免碰坏螺丝。

2）安装好的地脚螺栓用胶带或塑料薄膜包裹好，防止浇筑砼时造成污染。

钢结构吊装记录表一、工程基本信息1、工程名称：＿____2、施工地点：＿____3、建设单位：＿____4、施工单位：＿____5、监理单位：＿____二、钢结构吊装概况1、钢结构类型：＿____（如门式刚架、框架结构等）2、构件数量：＿____3、最大构件重量：＿____4、最大起吊高度：＿____5、吊装设备型号：＿____三、吊装日期与天气情况1、吊装日期：＿____年_____月_____日2、天气情况：＿____（如晴、阴、雨、风等）3、气温：＿____℃4、风力：＿____级四、吊装人员信息1、吊装指挥：＿____2、起重机司机：＿____3、信号工：＿____4、安装工：＿____五、吊装前准备工作检查1、施工方案审批情况：□已审批□未审批2、技术交底情况：□已交底□未交底3、构件质量检查：外观质量：□无缺陷□有缺陷（描述缺陷情况）尺寸偏差：□符合要求□不符合要求（记录偏差数据）4、吊具、索具检查：吊具型号：＿____索具规格：＿____检查结果：□完好□损坏（说明损坏情况）5、基础验收情况：基础轴线偏差：＿____mm基础标高偏差：＿____mm基础强度：□达到设计要求□未达到设计要求六、吊装过程记录1、构件编号：＿____2、起吊时间：＿____时_____分3、就位时间：＿____时_____分4、起吊高度：＿____m5、就位位置偏差：水平方向：＿____mm垂直方向：＿____mm6、临时固定措施：□已采取□未采取（描述临时固定方式）七、安全措施检查1、安全帽佩戴情况：□全员佩戴□部分未佩戴（记录未佩戴人员）2、安全带使用情况：□正确使用□未正确使用（记录违规情况）3、警戒区域设置：□已设置□未设置4、安全旁站人员：□到位□未到位八、质量验收情况1、焊缝质量：□合格□不合格（描述不合格情况）2、高强螺栓连接：扭矩值：＿____N·m检查结果：□合格□不合格（记录不合格原因）3、构件垂直度：＿____°4、构件平整度：＿____mm九、问题及处理情况1、吊装过程中出现的问题：＿____2、处理措施及结果：＿____十、备注1、其他需要说明的事项：＿____在实际填写过程中，施工人员应认真、如实填写各项内容，确保数据的准确性和完整性。

钢结构吊装记录钢结构吊装记录一、引言钢结构吊装是在建筑物施工中常见的工作环节之一。

为确保施工过程安全可靠，需要详细记录吊装过程中的关键信息。

本文档旨在提供一个详尽的文档模板范本，以供参考使用。

二、项目信息1. 项目名称：2. 施工地点：3. 施工单位：4. 施工日期：三、吊装计划1. 吊装图纸及说明：2. 吊装设备及工具：3. 吊装方案：a. 吊装方法：b. 吊装顺序：c. 吊装点设置：d. 吊装参数计算：e. 安全预防措施：f. 配合工作：四、吊装准备1. 施工现场准备：a. 搭建支架：b. 清理施工区域：c. 确定起重点及路径：2. 吊装设备准备：a. 接地与安装检查：b. 起重机安全检查：c. 使用吊装附件和绳具：3. 吊装物准备：a. 检查钢结构元件质量：b. 进行标识和编号：c. 钢结构绑扎检查：五、吊装操作1. 吊装前确认：a. 确保周围区域安全：b. 对吊装绳具进行检查：c. 通知相关人员准备就位：2. 吊装操作步骤：a. 确定安全指挥人员：b. 严格按照吊装方案进行操作：c. 监控吊装过程中的各项参数：d. 随时与指挥人员保持联络：3. 吊装过程中的记录：a. 吊装开始时间：b. 各个关键吊装节点的记录：4. 吊装安全控制：a. 定期检查吊装设备：b. 防止设备超载操作：c. 定期维护及保养吊装设备：a. 施工区域清理：b. 吊装设备归位：2. 吊装结果记录：a. 记录吊装的实际情况：b. 记录吊装过程中的问题和解决方法：3. 吊装数据提交：a. 提交吊装记录给项目经理：b. 向相关单位报备吊装结果：扩展内容：1. 本文档所涉及附件如下：- 钢结构吊装图纸- 吊装设备操作手册- 吊装参数计算表- 吊装绳具检查记录- 吊装设备维护保养记录2. 本文档所涉及的法律名词及注释：- 建筑施工相关法规：指国家、地方出台的与建筑施工相关的法律法规。

- 钢结构：由钢材构成的结构体系，具有较高的强度和刚度。

123456789101112大型构件吊装记录
专业工长
专业质检员
测量人
监理（建设）单位
XXX工程施工单位检查部位
5~9轴交A~E轴
分部/子分部/分项
设计安装标高
主体结构/钢结构/单层钢结构安装
检验批编号GD-C5-71186
XXX有限公司
专业监理工程师
(建设单位项目专业技术负责人)：
实测标高施工单位
GD-C4-6227单位(子单位)工程名称
施工机械吊车
序号
构件名称及编号
安装位置
8.498m GJ-15轴交A~E轴8.5m 符合设计要
求检查情况
搁置与搭接尺寸
接头(点)处理固定方法中心线偏移
6轴交A~E轴8.5m 符合设计要
求对接焊缝螺栓连接1mm 8.499m GJ-17轴交A~E轴8.5m 符合设计要
求对接焊缝螺栓连接1mm 8.501m GJ-18轴交A~E轴8.5m 符合设计要
求对接焊缝螺栓连接1mm 8.502m
GJ-1
9轴交A~E轴
8.5m
符合设计要
求
对接焊缝螺栓连接1mm 8.501m GJ-1对接焊缝
螺栓连接
1mm
内容及附图/
结论
钢构件规格、质量及外观等各项技术指标合格；安装位置及安装检查结果符合设计要求和规范规定。

钢结构吊装记录表GD2301056 □口美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起, 谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。

技术交底记录交底提要钢结构吊装一、施工准备1. 1技术准备1. 编制单层钢结构安装施工方案。

主要内容包括：工程概况与特点；施工组织与部署；施工准备工 作计划；施工进度计划；施工现场平面布置图；劳动力、机械设备、材料和构件供应计划等。

1. 2材料要求 1. 钢构件的准备钢构件的准备包括：钢构件堆放场的准备，钢构件的检验。

钢构件在吊装现场堆放时一般沿吊车开行路线两侧按轴线就近堆放。

其中钢柱和钢屋架等大件放置， 应依据吊装工艺作平面布置设计，避免现场二次倒运困难。

钢梁、支撑等可按吊装顺序配套供应堆放，为保证安全，堆垛高度一般不超过2m 和三层。

2. 高强度螺栓的准备钢结构用的高强度连接螺栓应根据图纸要求配套供应至现场。

应检查其出厂合格证、扭矩 系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。

对高强度螺栓连接摩擦面的抗滑移系数按规范规定及时进行复验，其结构应符合设计要求。

骨口. 序号 螺栓规 格 螺栓性 能等级 施工预拉力标 准值 （KN 扭矩系数（标准偏差 小于或等于0.010） 初拧 扭矩 （N*m）终拧扭矩（N*m ）实测扭矩施工终 拧扭矩 （N*m ）1 M20 10.9s 170 0.110.15 221 374510 0.1 4082「 M22「10.9sr 210: r 0.110.15「 300508.2：693 0.1582 13. 焊接材料的准备钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家产品标准和设计要求。

对重要钢结构采用的焊接材料应进行抽样复验，其结果应符合要求。

1. 3主要机具施工机具有25t 汽车吊、电焊机、倒链、千斤顶、电动扳手、力矩扳手、砂轮、经纬仪、水平仪、钢 尺、气割工具等，以上工具均根据规定进行标定、检验等。

1. 4作业条件1.根据正式施工图纸及有关技术文件结合现场条件编制施工组织设计 （或施工方案）并经审批。

一、交底对象：（此处填写参与施工的人员名单及工种）二、交底时间：（此处填写交底的具体日期和时间）三、交底地点：（此处填写进行安全交底的具体地点）四、交底内容：1. 施工人员安全教育与培训：- 施工人员必须参加安全教育培训，熟知本工种的安全技术操作规程及作业技能。

- 对不适应高空作业的病症人员，禁止进场作业。

- 施工人员必须正确使用个人防护用品，如安全帽、安全带、防滑鞋等。

2. 高空作业安全要求：- 登高（2m以上）作业时必须系挂合格的安全带，系挂牢固，高挂低用。

- 禁止穿拖鞋或塑料底鞋进行高空作业，严禁酒后作业。

- 高空作业时必须佩戴工具袋，工具应放在工具袋内，不得随意放置在钢梁上或易失落的地方。

- 如有手操工具（如手锤、扳手、撬棍等），须穿上安全绳，防止失落伤人。

3. 电气焊作业安全要求：- 电气焊作业人员需持有操作证、用火证，并清理周围易燃易爆物品。

- 氧气、乙炔两瓶间距应符合规范，焊机双线应到位，配备合格有效的消防器材。

- 焊机拆装由专业电工完成，禁止操作与自己无关的机械设备。

4. 电气安全要求：- 禁止带电操作，线路禁止带负荷接断电。

- 非专职人员不得从事电工作业，临时用电线路架空敷设，并做好绝缘措施。

5. 吊装作业安全要求：- 吊索具在使用前必须检查，不符合安全要求禁止使用。

- 吊装作业由专职信号工指挥，超高吊装要有清晰可视的旗语或笛声及对讲机指挥。

- 在视线盲区要设两人指挥，确保吊装安全。

6. 现场作业其他安全要求：- 现场作业人员禁止吸烟、追逐打闹。

- 特种工种必须持证上岗。

- 做好现场的安全防护措施，按规定搭设脚手架并经检查合格，方可使用。

- 移动前要清除前方道路的障碍物，填平坑洼地，压实路面方可向前移动。

五、交底人：（此处填写进行安全交底的人员姓名及职务）六、记录人：（此处填写记录安全交底的人员姓名及职务）七、备注：（此处填写其他需要说明的安全注意事项或补充说明）八、确认签字：（此处填写参与施工的每位人员签字确认）九、日期：（此处填写签字确认的具体日期）注：本安全交底记录模板仅供参考，具体内容应根据实际工程情况和安全要求进行修改和完善。

钢结构工程安全技术交底记录表
安全技术交底内容
交底内容：
一、交底依据
国家、行业、地方标准、规范、规程，当地主管部门有关规定，企业技术标准及质量管理体系文件；
工程施工图纸、标准图集、图纸会审记录、设计变更及工作联系单等技术文件；工程施工组织设计、施工方案对本分部分项规程、特殊规程的技术、质量和其它要求；其它有关文件。

二、分项工程的概况及重难点分析
阐述本工程钢结构概况，钢结构部位、材料、构造构件堆放场地等，并对存在的重难点进行分析。

三、施工流程
根据项目实际情况描述钢结构总体施工部署、吊装安装顺序、钢构件制作流程。

四、操作要点
根据施工流程所列工序和顺序，分别对施工要点进行叙述，并提出相应要求。

1、原材料控制
说明施工所需材料名称、规格、型号；对钢构件进场复检要求、探伤实验要求等内容。

2、操作要求
结合施工图提出设计的特殊要求和处理方法，细部处理要求，容易发生质量事故和安全环境施工的工艺过程，尽量用图表达。

根据集团提出的预防和治理质量通病和施工问题的技术措施等，针对本工程特点具体提出质量通病及其预防措施。

3、质量标准及验收
根据《钢结构工程施工质量验收规范》分别进行说明。

4、成品保护
对上道工序成品的保护提出要求；对本道工序成品提出具体保护措施。

5、资料管理
说明该分部分项工程相关的技术资料收集整理的标准。

五、绿色施工技术措施
结合工程实际情况对四节一环保+管理6块体内容进行针对性描述，例如深化设计节约钢材等。

被交底人
项目经理。

一、工程名称：（填写具体工程名称）二、分部分项工程名称：（填写具体分部分项工程名称）三、施工部位：（填写具体施工部位）四、交底时间：（填写具体交底时间）五、交底人：（填写具体交底人姓名及职务）六、接受交底人：（填写具体接受交底人姓名及职务）七、安全技术交底内容：1. 人员安全要求：（1）所有施工人员必须持证上岗，未经培训合格者不得进入施工现场。

（2）施工人员必须正确佩戴安全帽、安全带、防滑鞋等个人防护用品。

（3）酒后作业、打闹、违规操作等行为均属违章，一经发现，严肃处理。

2. 施工现场安全要求：（1）施工现场应设置明显的安全警示标志，施工区域实行封闭管理。

（2）施工现场应保持整洁，不得堆放杂物，确保通道畅通。

（3）施工过程中，严禁在起重臂和吊起的重物下面停留或行走。

3. 起重吊装安全要求：（1）起重吊装作业应由持证起重机司机操作，并配备熟练的起重工协助。

（2）起重吊装前，应进行设备检查，确保设备完好、性能稳定。

（3）起重吊装过程中，应严格遵守操作规程，确保吊装安全。

（4）起重吊装时，应确保吊装索具完好，吊装高度、速度等参数符合要求。

（5）风力达到五级以上时，应停止吊装作业；风力达到六级以上时，所有工作均应停止。

4. 高处作业安全要求：（1）高处作业人员必须佩戴安全带，并正确使用安全绳。

（2）高处作业平台应稳固可靠，边缘设置防护栏杆，平台内不得堆放杂物。

（3）高处作业时，应遵守操作规程，确保作业安全。

5. 防火、防爆安全要求：（1）施工现场应配备必要的消防器材，并定期检查、维护。

（2）焊接、切割等作业应远离易燃、易爆物品，并采取防火、防爆措施。

（3）氧气瓶、乙炔瓶等易燃易爆物品应存放于专用库房，并严格执行操作规程。

6. 临时用电安全要求：（1）施工现场临时用电线路应严格按照规定布置，并定期检查、维护。

（2）电焊机、切割机等电气设备应具备良好的接地，确保操作安全。

（3）严禁私拉乱接电线，严禁使用不合格的电气设备。
