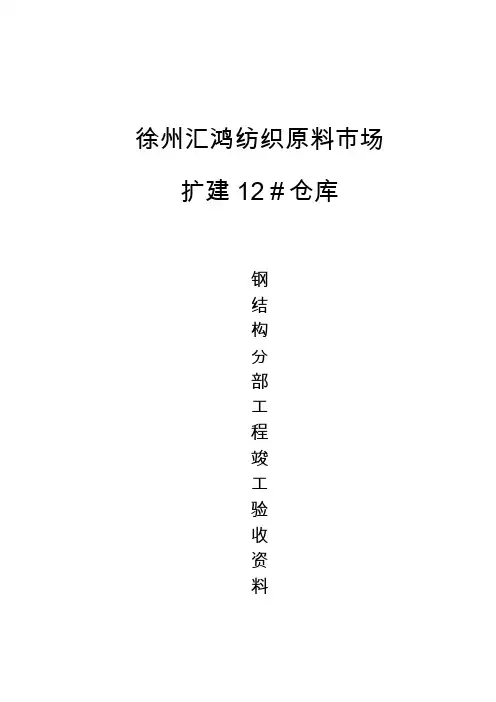

徐州汇鸿纺织原料市场扩建12＃仓库钢结构分部工程竣工验收资料项目经理：技术负责人：徐州汇通钢结构工程有限公司目录钢结构工程概况GJ1。
1 日期:复核人：填表人：A3.1 施工安全生产管理体系报审表企业法人营业执照企业资质、承包范围安全生产许可证五大员证书施工组织设计/方案报审表工程名称：徐州汇鸿纺织原料市场仓库扩建3＃仓库编号：A3.1 _ ―施工组织设计、施工方案及审批注：附施工组织设计、施工方案.徐州汇鸿纺织原料市场仓库扩建工程12＃仓库施工组织设计徐州汇通钢结构工程有限公司二零年月日编制审核批准目录一、编制依据二、工程概况三、施工组织机构框图四、施工总平面布置图五、施工网络图六、施工方案七、资源配置八、工期保证措施九、安全保证措施十、文明施工措施十一、质量保证措施十二、竣工验收工作十三、工作回访、保修工作一、方案编制依据1．甲方施工现场实际尺寸2．工程蓝图3. 钢结构设计规范》GB50017-20034。
门式刚架轻型房屋钢结构技术规程》CECS102—20025。
《建筑钢结构焊接规程》JGJ81—916.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—917.《钢结构施工及验收规范》GB50205—20018。
《冷弯薄壁钢结构技术规范》GBj50018—20029.《建筑抗震设计规范》GB50011—200110.建筑结构荷载规范》GB50009-2001二、工程概况1、本工程为徐州汇鸿纺织原料市场单跨轻钢厂房仓库，檐口高度为10米,柱距8~9米，屋面为0.5mm彩钢板加50mm保温棉,墙面为0。
4mm 彩钢板,单脊双坡有组织排水。
2、设计荷载屋面恒荷载：0。
25 kN/ m2屋面活荷载：0。
50kN/ m2风荷载: 0。
35 kN/ m2 雪荷载0。
35 kN/ m2檩条施工或检修集中荷载：1.0 kN/ 根建筑安全等级：二级抗震设防烈度：7度建筑场地类别: Ⅲ类建筑场地三、施工组织机构框图1．项目部人员设置：四、施工总平面布置图本工程较为集中，其施工平面布置见附图五、施工网络施工网络图略六、施工方案（一）钢梁等构件的制作1。
徐州汇鸿纺织原料市场扩建12#仓库钢结构分部工程竣工验收资料项目经理：技术负责人：徐州汇通钢结构工程有限公司目录钢结构工程概况GJ1.1日期：复核人：填表人：A3.1施工安全生产管理体系报审表企业法人营业执照企业资质、承包范围安全生产许可证五大员证书施工组织设计/方案报审表工程名称：徐州汇鸿纺织原料市场仓库扩建3#仓库编号：A3.1 _ ―施工组织设计、施工方案及审批注：附施工组织设计、施工方案。
徐州汇鸿纺织原料市场仓库扩建工程12#仓库施工组织设计徐州汇通钢结构工程有限公司二零年月日编制审核批准技术交底记录GJ1.4注：本记录一式两份，一份交接受交底人，一份存档。
注：本记录一式两份，一份交接受交底人，一份存档。
注：本记录一式两份，一份交接受交底人，一份存档。
注：本记录一式两份，一份交接受交底人，一份存档。
设计变更（有则加）工序质量报验单扭矩扳手标定记录工序质量报验单高强度螺栓施工记录GJ1.5工序质量报验单钢结构矫正施工记录GJ1.5钢零部件矫正成型施工记录GJ1.5钢零部件矫正成型施工记录GJ1.5工序质量报验单钢零部件边缘加工施工记录GJ1.5钢零部件边缘加工施工记录GJ1.5钢零部件边缘加工施工记录GJ1.5钢零部件边缘加工施工记录GJ1.5钢零部件边缘加工施工记录GJ1.5钢零部件边缘加工施工记录GJ1.5工序质量报验单工程名称：徐州汇鸿纺织原料市场扩建3#仓库编号：A3.3 _ ―焊接材料的烘焙记录GJ1.5.1焊工合格证汇总表GJ1.6注：上岗证复印件附后。
焊工证件（图片打印）钢结构工程质量控制资料核查表GJ1.7有关安全及功能检验和见证检测项目检查记录GJ1.8钢结构工程观感质量检查记录GJ1.9注：质量评价为差的项目应进行返修。
质量合格证明文件、检测报告、复试报告汇总表GJ统表1 工程名称：徐州汇鸿纺织原料市场仓库扩建工程3#仓库产品名称：原材料项目经理：质检员：监理工程师:质量合格证明文件、检测报告、复试报告汇总表GJ统表1 工程名称：徐州汇鸿纺织原料市场仓库扩建工程3#仓库产品名称：原材料项目经理：质检员：监理工程师:质量合格证明文件、检测报告汇总表GJ统表1（通用表格）工程名称徐州汇鸿纺织原料市场仓库扩建工程3#仓库产品名称：连接用紧固件项目经理：质检员：监理工程师：质量合格证明文件、复试报告汇总表GJ统表1（通用表格）工程名称徐州汇鸿纺织原料市场仓库扩建工程3#仓库产品名称：连接用紧固件项目经理：质检员：监理工程师：质量合格证明文件、检测报告、复试报告汇总表GJ统表1（通用表格）工程名称：徐州汇鸿纺织原料市场仓库扩建工程3#仓库产品名称：焊接材料项目经理：质检员：监理工程师：钢构件进场验收记录汇总表GJ2.2.1 工程名称：徐州汇鸿纺织原料市场仓库扩建工程3#仓库注：各批构件进场验收记录附后。
钢结构验收资料(全套) 钢结构工程概况：建设单位：XXX工程地址：林州市鲁班大道东段结构层次：一层监理单位：XXX设计单位：XXX钢结构名称：XXX原材料与下料厂房建筑面积：7020㎡设计人员：XXX施工单位：XXX项目经理：房开工日期：未提供竣工日期：未提供复核人：未提供填表人：未提供钢结构矫正施工记录：工程名称：XXX原材料与下料厂房分项工程名称：钢结构安装施工单位：XXX检查项目：钢构件外观标准规定：施工图号/检查部位：钢构件监理（建设）单位验收记录：1、对由于运输、堆放和吊装等造成的钢构件变形，均进行了矫正；涂层脱落处均进行了补漆。
在钢结构工程中，梁及受压杆件的垂直度和侧向弯曲矢高是非常重要的指标。
钢梁、钢屋架及受压杆件的允许偏差应符合规定的垂直度和侧向弯曲矢高，并且均在允许偏差范围内，才能自查合格。
施工单位的项目技术负责人和质检员应该对此进行检查和记录，以确保工程质量。
钢零部件的加工质量也是钢结构工程中非常重要的一环。
在加工过程中，需要遵循标准规定，确保矫正后的钢材表面没有明显的凹面或损伤，并且划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2.对于H型钢翼缘对腹板的垂直度，应该满足标准规定，且不大于2.0.钢板的局部平整度也需要符合标准规定，对于t≤14的钢板，△应小于1.5，而对于t＞14的钢板，△应小于1.0.冷加工温度低合金钢不得低于-12℃，碳素钢不得低于-16℃，在热矫正时，加热温度也不应大于900℃。
钢梁零部件的加工质量也需要符合以上标准规定。
在施工过程中，需要进行自查，确保钢材表面没有明显的凹面或损伤，划痕深度不大于0.5mm，且小于该钢材厚度负允许偏差的1/2.H型钢翼缘对腹板的垂直度也需要满足标准规定。
钢板的局部平整度应该小于1.5mm。
在火焰矫正时，一般温度为700℃，而在室温为10℃时进行矫正。
施工单位的项目技术负责人和质检员应该对此进行检查和记录，以确保工程质量。
徐州汇鸿纺织原料市场扩建12#仓库资料项目经理：技术负责人：徐州汇通钢结构工程有限公司目录钢结构工程概况 GJ1.1企业资质、承包范围安全生产许可证五大员证书施工组织设计、施工方案及审批注：附施工组织设计、施工方案。
徐州汇鸿纺织原料市场仓库扩建工程12#仓库施工目录页眉内容一、编制依据二、工程概况三、施工组织机构框图一、方案编制依据1．甲方施工现场实际尺寸2．工程蓝图3. 钢结构设计规范》GB50017—20034. 门式刚架轻型房屋钢结构技术规程》CECS102—20029110彩风荷载：0.35 kN/ m2 雪荷载0.35 kN/ m2 檩条施工或检修集中荷载：1.0 kN/ 根建筑安全等级：二级抗震设防烈度：7度建筑场地类别：Ⅲ类建筑场地三、施工组织机构框图1．项目部人员设置：四、施工总平面布置图本工程较为集中，其施工平面布置见附图五、施工网络施工网络图略六、施工方案3.4 焊材、油漆等材料，均应有质量证明书，并符合有关标准。
3.5 材料代用：钢结构备料及制作过程中,根据钢材型号的供应情况若需要进行料代用，则须与设计部门协商并同意后，才可进行。
4．下料：4.1 下料前，应认真熟悉施工图纸，按施工图纸用1:1的比例进行放样或用计算方法加局部节点放样。
发现问题及时与施工技术人员联系解决。
5．切割：5.1 板材采用自动数控多头切割机，应在核对下料尺寸无误后进行。
5.2 切割工作人员应根据板厚及号料留有的切割余量，合理选择割嘴。
5.3 气割前应将钢材切割区域表面的污物清除干净。
5.4 板材切割截面与钢材表面不垂直度不应大于板厚的10％，且不得大于2.0ｍｍ。
5.5 气割后应及时清除熔渣与飞溅物。
5.6 钢管口切割后需用砂轮打磨，使接口缝隙符合相关标准规定。
5.7 气割的允许偏差应符合下列规定：℃，0.57．机械加工：本工程的机械加工部分主要为拉杆端头的螺纹，车削螺纹应符合有关规定要求．8．根据施工工艺卡，制作生产胎具。

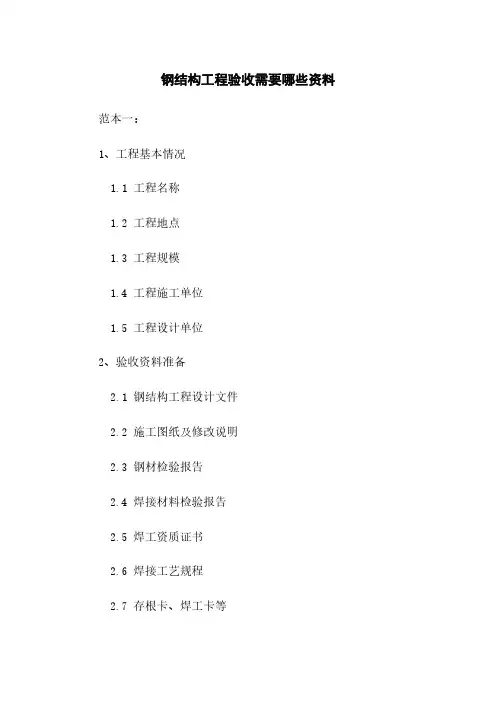

钢结构工程验收需要哪些资料范本一：1、工程基本情况1.1 工程名称1.2 工程地点1.3 工程规模1.4 工程施工单位1.5 工程设计单位2、验收资料准备2.1 钢结构工程设计文件2.2 施工图纸及修改说明2.3 钢材检验报告2.4 焊接材料检验报告2.5 焊工资质证书2.6 焊接工艺规程2.7 存根卡、焊工卡等2.8 焊接质量控制记录2.9 检验记录表及焊缝探伤报告3、施工过程记录3.1 施工进度计划表3.2 钢结构构件制作记录3.3 钢结构构件安装记录3.4 施工方案及施工图纸变更记录3.5 质量检测报告4、安全生产资料4.1 施工方案4.2 安全技术措施4.3 安全检查记录4.4 技术质量事故处理单4.5 安全会议记录4.6 安全生产培训记录5、验收结论及意见根据对上述资料的审查和实地勘察，结合相关标准和规范，综合评价钢结构工程的质量、安全等方面，提出验收结论及意见。
6、附件本模板所列的资料需提供相应的附件，包括设计文件、图纸、检验报告等。
7、法律名词及注释7.1 钢结构：指以钢材作为主要材料构成的结构。
7.2 验收：对工程项目进行检查、测试和评价，以确认其符合相关规范和要求的过程。
7.3 施工图纸：详细说明工程施工过程中所需的具体图纸和说明。
7.4 焊接工艺规程：规定焊接过程中的工艺参数和操作要求的文件。
7.5 焊接质量控制记录：对焊缝进行质量控制的记录，包括焊缝尺寸、外观、焊缝缺陷等。
7.6 钢结构构件：工程中使用的钢材构件，如钢梁、钢柱等。
范本二：1、验收前准备1.1 工程名称和地点1.2 工程施工单位和设计单位1.3 验收委员会成员名单1.4 验收时间和地点安排2、设计文件准备2.1 钢结构工程设计文件2.2 施工图纸和修改说明2.3 钢结构构件制作图纸和相关证明文件3、检验报告和资料清单3.1 钢材和焊材的检验报告3.2 焊工资格证书和焊接工艺规程3.3 焊接工艺评定报告和焊缝验收记录3.4 高强度螺栓材料和连接件的质检报告3.5 混凝土基础和基础地脚螺栓的检验报告3.6 钢结构构件制作和安装记录清单4、质量检验和验收记录4.1 钢结构构件的制作、运输和装配过程记录4.2 检验报告和焊缝探伤记录4.3 施工方案和施工组织设计4.4 施工现场验收记录4.5 钢结构质量问题整改和复验记录5、安全生产资料5.1 安全生产方案和安全技术措施5.2 施工方案和安全组织设计5.3 安全生产记录和事故处理记录5.4 安全培训和教育记录5.5 施工现场安全检查记录6、验收结论和意见根据对上述资料的审查和实地勘察，综合考虑钢结构工程的设计、施工和安全等因素，提出验收结论和意见。
淮北市方舟机械设备有限公司2#厂房钢结构分部工程竣工验收资料项目经理：高华侨技术负责人：朱友松江苏昱诚建设有限公司目录钢结构工程概况GJ1.1日期：复核人：填表人：A3.1施工安全生产管理体系报审表企业法人营业执照企业资质、承包范围安全生产许可证五大员证书施工组织（方案）报申表淮北市方舟工矿设备制造有限公司2#~5#厂房钢结构工程施工组织设计编制：审核：批准：淮北市方舟工矿设备制造有限公司二零一二年八月三日目录一、编制依据二、工程概况三、施工组织机构框图四、施工总平面布置图五、施工网络图六、施工方案七、资源配置八、工期保证措施九、安全保证措施十、文明施工措施十一、质量保证措施十二、竣工验收工作十三、工作回访、保修工作一、方案编制依据1．甲方施工现场实际尺寸2．工程蓝图3. 《钢结构设计规范》GB50017—20034. 《门式刚架轻型房屋钢结构技术规程》CECS102—20025.《建筑钢结构焊接规程》JGJ81—916.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—917.《钢结构施工及验收规范》GB50205—20018.《冷弯薄壁钢结构技术规范》GBj50018—20029.《建筑抗震设计规范》GB50011—200110.建筑结构荷载规范》GB50009—2001二、工程概况1、工程简介：工程名称：淮北市方舟机械设备有限公司厂房建设单位：淮北市方舟机械设备有限公司监理单位：安徽端恒建设项目管理有限公司施工单位：江苏昱诚建设有限公司设计单位：淮北市水利建筑勘测设计院本工程为淮北市方舟机械设备有限公司2#～5#生产车间，建筑面积为2584.09㎡，“檐口高度为8米,柱距6米，跨度为30m。
屋面与墙面檩条采用Q235-A；拉条为Q235-B;其它次构件用Q235钢制作；主钢钢材为Q345B 钢焊接H钢；屋面为0.5mm彩钢板加50mm保温棉,墙面为0.4mm彩钢板,单脊双坡有组织排水。

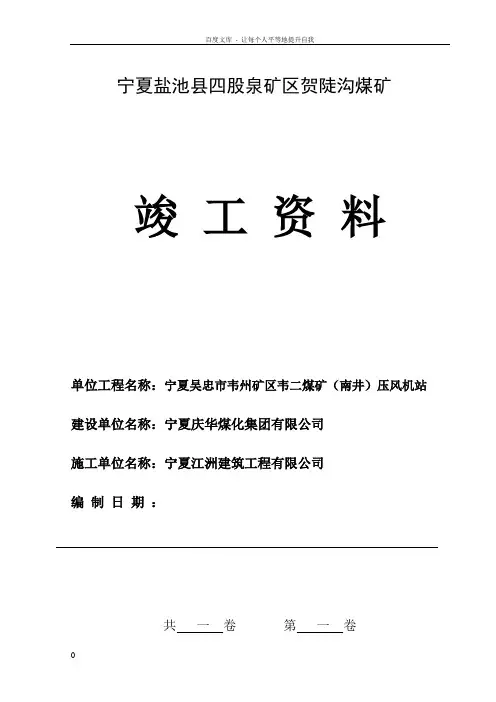

宁夏盐池县四股泉矿区贺陡沟煤矿竣工资料单位工程名称：宁夏吴忠市韦州矿区韦二煤矿（南井）压风机站建设单位名称：宁夏庆华煤化集团有限公司施工单位名称：宁夏江洲建筑工程有限公司编制日期：共一卷第一卷目录序号编号名称页码备注一钢结构工程施工、技术管理资料1 钢结构工程概况、公司资料2 施工组织设计、施工方案及审批3 技术交底记录4 图纸设计变更、会审记录5 扭矩扳手标定记录6 高强度螺栓施工记录7 钢结构矫正施工记录8 钢零部件边缘加工施工记录9 焊接材料的烘焙记录10 焊工合格证汇总表11 钢结构工程质量控制资料检查表12 有关安全及功能检验和见证检测项目检查记录13 钢结构工程观感质量检查记录二钢结构工程质量控制资料钢结构工程原材料、成品质量合格证明文件、检测报告钢板材料质量合格证明文件、检测报告焊接质量合格证明文件、检测报告高强度大六角螺栓连接副扭矩系数试验报告高强度螺栓连接摩擦面抗滑系数试验报告其它附属材料质量合格证明文件、检测报告钢结构进场验收合格证钢构件合格证各种隐蔽工程检查验收记录三钢结构工程质量验收资料1 钢结构子分部工程质量验收记录2 钢结构焊接分项工程质量验收记录钢结构焊接分项工程检验批质量验收记录3 钢结构紧固件连接分项工程质量验收记录序号编号名称页码备注钢结构（普通紧固件连接）分项工程检验批质量验收记录钢结构（高强度螺栓连接）分项工程检验批质量验收记录4 钢零件及钢部件加工分项工程质量验收记录零件及钢部件加工分项工程检验批质量验收记录5 钢结构组装分项工程质量验收记录钢构件组装分项工程检验批质量验收记录钢构件组装分项工程检验批中有关允许偏差检查记录6 压型金属板分项工程质量验收记录压型金属板分项工程检验批质量验收记录7 单层钢结构安装分项工程质量验收记录单层钢结构安装分项工程检验批质量验收记录单层钢结构安装分项工程检验批质量验收中有关允许偏差检查记录8 钢结构涂装分项工程质量验收记录钢结构防腐涂料涂装分项工程检验批质量验收记录0钢结构工程概况日期：建设单位工程名称工程地址建筑面积结构层次钢结构名称工程量监理单位总监理工程师联系电话建筑设计单位项目负责人联系电话钢结构设计单位设计资质证书号码钢结构设计人员执业资格等级证号联系电话钢结构施工单位资质等级证书号码项目经理证号联系电话开工日期竣工日期附注：复核人：填表人：施工安全生产管理体系报审表工程名称：徐州汇鸿纺织原料市场扩建3#仓库编号：Ａ３.2－致：徐州正圆建设（监理单位）兹报验：徐州汇鸿纺织原料市场扩建3#仓库工程施工安全生产管理体系，请核查和批准。
徐州汇鸿纺织原料市场扩建12#仓库钢结构分部工程竣工验收资料项目经理：技术负责人：徐州汇通钢结构工程有限公司目录钢结构工程概况GJ1.1日期：复核人：填表人：A3.1施工安全生产管理体系报审表企业法人营业执照企业资质、承包范围安全生产许可证五大员证书施工组织设计/方案报审表工程名称：徐州汇鸿纺织原料市场仓库扩建3#仓库编号：A3.1 _ ―施工组织设计、施工方案及审批注：附施工组织设计、施工方案。
徐州汇鸿纺织原料市场仓库扩建工程12#仓库施工组织设计徐州汇通钢结构工程有限公司二零年月日编制审核批准目录一、编制依据二、工程概况三、施工组织机构框图四、施工总平面布置图五、施工网络图六、施工方案七、资源配置八、工期保证措施九、安全保证措施十、文明施工措施十一、质量保证措施十二、竣工验收工作十三、工作回访、保修工作一、方案编制依据1．甲方施工现场实际尺寸2．工程蓝图3. 钢结构设计规范》GB50017—20034. 门式刚架轻型房屋钢结构技术规程》CECS102—20025.《建筑钢结构焊接规程》JGJ81—916.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—917.《钢结构施工及验收规范》GB50205—20018.《冷弯薄壁钢结构技术规范》GBj50018—20029.《建筑抗震设计规范》GB50011—200110.建筑结构荷载规范》GB50009—2001二、工程概况1、本工程为徐州汇鸿纺织原料市场单跨轻钢厂房仓库，檐口高度为10米,柱距8~9米，屋面为0.5mm彩钢板加50mm保温棉,墙面为0.4mm彩钢板,单脊双坡有组织排水。
2、设计荷载屋面恒荷载： 0.25 kN/ m2屋面活荷载： 0.50kN/ m2风荷载： 0.35 kN/ m2 雪荷载 0.35 kN/ m2檩条施工或检修集中荷载：1.0 kN/ 根建筑安全等级：二级抗震设防烈度： 7度建筑场地类别：Ⅲ类建筑场地三、施工组织机构框图1．项目部人员设置：四、施工总平面布置图本工程较为集中，其施工平面布置见附图五、施工网络施工网络图略六、施工方案（一）钢梁等构件的制作1. 熟读图纸，并执行严格的图纸会审制度，做好图纸会审纪要。

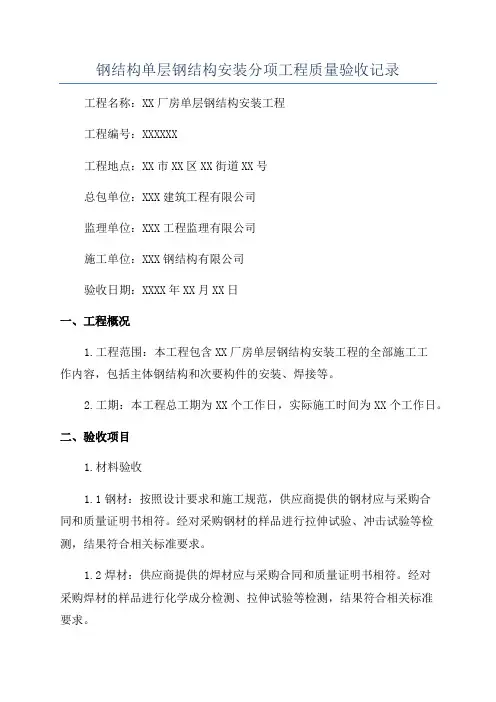

钢结构单层钢结构安装分项工程质量验收记录工程名称：XX厂房单层钢结构安装工程工程编号：XXXXXX工程地点：XX市XX区XX街道XX号总包单位：XXX建筑工程有限公司监理单位：XXX工程监理有限公司施工单位：XXX钢结构有限公司验收日期：XXXX年XX月XX日一、工程概况1.工程范围：本工程包含XX厂房单层钢结构安装工程的全部施工工作内容，包括主体钢结构和次要构件的安装、焊接等。
2.工期：本工程总工期为XX个工作日，实际施工时间为XX个工作日。
二、验收项目1.材料验收1.1钢材：按照设计要求和施工规范，供应商提供的钢材应与采购合同和质量证明书相符。
经对采购钢材的样品进行拉伸试验、冲击试验等检测，结果符合相关标准要求。
1.2焊材：供应商提供的焊材应与采购合同和质量证明书相符。
经对采购焊材的样品进行化学成分检测、拉伸试验等检测，结果符合相关标准要求。
2.施工质量验收2.1钢结构安装：按照施工图纸和技术要求，整体布局合理、结构稳定。
焊缝牢固，无裂纹、夹渣等缺陷，符合设计和规范要求。
钢构件的安装精度满足规范要求。
2.2钢结构的防腐处理：钢结构采用XX工艺进行表面防腐处理，处理层均匀，无脱落现象，符合规范要求。
2.3消防设施的安装：消防设施按照设计图纸要求进行安装，符合相关规范和标准要求。
3.焊接质量验收3.1焊工资质：焊接人员持有相关的焊工证书，符合规范要求。
3.2焊接工艺：焊接工艺符合设计要求，焊缝质量满足规范要求。
3.3焊接材料：所使用的焊材符合设计要求和规范要求，焊缝的化学成分、机械性能等与焊材的质量证明书相符。
4.动态荷载报告4.1采集数据：施工单位进行了动态荷载测试，准确采集了钢结构受力情况下的动态荷载数据。
4.2报告编制：根据采集到的数据，编制了《XX厂房单层钢结构动态荷载报告》，报告内容详尽准确。
三、验收结论根据以上验收项目的检查和评定，经现场勘查、检测分析以及与监理单位的沟通，本工程的钢结构单层钢结构安装分项工程的质量验收结果为：合格。
XXX项目钢结构分部工程竣工验收资料项目经理：技术负责人：XXX钢结构工程有限公司目录钢结构工程概况 GJ1.1 日期：复核人：填表人：A3.1施工安全生产管理体系报审表插入：企业法人营业执照企业资质、承包范围安全生产许可证五大员证书施工组织设计/方案报审表工程名称：XXX项目编号：施工组织设计、施工方案及审批注：附施工组织设计、施工方案。
XXX项目施工组织设计XXX钢结构工程有限公司二零年月日编制审核批准目录一、编制依据二、工程概况三、施工组织机构框图四、施工总平面布置图五、施工网络图六、施工方案七、资源配置八、工期保证措施九、安全保证措施十、文明施工措施十一、质量保证措施十二、竣工验收工作十三、工作回访、保修工作一、方案编制依据1．甲方施工现场实际尺寸2．工程蓝图3. 《钢结构设计规范》GB50017—20034. 《门式刚架轻型房屋钢结构技术规程》CECS102—20025.《建筑钢结构焊接规程》JGJ81—916.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—917.《钢结构施工及验收规范》GB50205—20018.《冷弯薄壁钢结构技术规范》GBJ50018—20029.《建筑抗震设计规范》GB50011—200110.《建筑结构荷载规范》GB50009—2001二、工程概况1、本工程为XXX项目，檐口高度为10米,柱距8~9米，屋面为0.5mm 彩钢板加50mm保温棉,墙面为0.4mm彩钢板,单脊双坡有组织排水。
2、设计荷载屋面恒荷载： 0.25 kN/ m2屋面活荷载： 0.50kN/ m2风荷载： 0.35 kN/ m2 雪荷载 0.35 kN/ m2檩条施工或检修集中荷载：1.0 kN/ 根建筑安全等级：二级抗震设防烈度： 7度建筑场地类别：Ⅲ类建筑场地三、施工组织机构框图1．项目部人员设置：四、施工总平面布置图本工程较为集中，其施工平面布置见附图五、施工网络施工网络图略六、施工方案（一）钢梁等构件的制作1. 熟读图纸，并执行严格的图纸会审制度，做好图纸会审纪要。
钢结构验收资料(范本实例)建筑工程施工质量验收资料（GJ：钢结构工程部分）档号档案馆代号案卷题名编制单位常州市**建筑工程有限公司编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印钢结构工程概况GJ1.1 日期：建设单位安徽江淮汽车股份有限公司工程名称乘用车基地扩建项目总装车间工艺吊架工程地址常州市武进区****镇建筑面积／结构层次单层钢结构名称轻钢构架工程量／总包单位常州市**建筑工程有限公司项目经理罗** 联系电话139****5339监理单位常州**建设监理咨询有限公司总监理工程师朱**联系电话135****495建筑设计单位常州市****设计院有限公司项目负责人李**联系电话1595****4598钢结构设计单位常州****建筑设计有限公司设计资质乙级证书号码A2320174**钢结构设计人员**执业资格等级／证号／联系电话0519-851537**钢结构施工单位常州市**建筑工程有限公司资质等级房屋建筑工程总承包壹级证书号码A10140**040001-6/1分包项目经理／证号／联系电话／开工日期2011.12.18 竣工日期2012.9附注：复核人：填表人：章丽图纸会审、设计变更、洽商记录汇总GJ1.2工程名称：江南银行****屋顶轻钢构架日期序号内容变更洽商日期备注1图纸会审、设计变更、洽商记录GJ1.2.1 工程名称江南银行****屋顶轻钢构架日期内容：施工单位项目经理：日期：监理单位监理工程师：日期：建设单位甲方代表：日期：设计单位项目负责人：日期：注：内容填不下者可另加附件，临时变更记录附后。
Ａ３.1施工组织设计／方案报审表工程名称：江南银行****屋顶轻钢构架编号：Ａ３.1－致：常州****监理（监理单位）兹报验：□１单位工程施工组织设计■２钢结构屋面分部(子分部)/分项工程施工方案□３特殊工程专项施工方案□ 4 施工起重机械设备安装、拆卸方案□ 5本次申报内容系第 1 次申报，申报内容公司技术负责人／项目经理部已批准。
附件：□1施工组织设计。
■ 2 钢结构屋面施工方案。
承包单位项目经理部（章）：项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师：日期:总监理工程师审核意见：项目监理机构(章):总监理工程师：日期：注：承包单位项目经理部应提前7日提出本报审表。
江苏省建设厅监制施工组织设计、施工方案及审批GJ1.3工程名称江南银行****屋顶轻钢构架日期年月日现报上下表中的技术管理文件，请予以审批。
类别编制人册数页数施工组织设计施工方案 1内容附后申报简述：本施工组织设计包括钢结构制作、安装内容，请审核。
申报部门（分包单位）申报人：审核意见：□有□无附页总承包单位名称：审核人：审核日期：年月日审批意见：审批结论：□同意□修改后报□重新编制审批部门（单位）：审批人：日期：年月日注：附施工组织设计、施工方案。
江南银行****屋顶轻钢构架轻钢屋面施工方案编制人：审核人：审批人：常州市**建筑工程有限公司2012年3月10日技术交底记录GJ1.4工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录GJ1.4工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录GJ1.4工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录GJ1.4工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
钢结构矫正施工记录GJ1.5工程名称乘用车基地扩建项目总装车间工艺吊架分项工程名称钢结构安装检查项目钢构件外观总包单位中铁四局集团建筑工程有限公司分包单位/ 施工图号检查部位标准规定施工单位自查（实查）记录监理（建设）单位验收记录钢构件1、运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补2、吊架及受压杆件的垂直度和侧向弯曲矢高的允许偏差应符合规定1、对由于运输、堆放和吊装等造成的钢构件变形，均进行了矫正；涂层脱落处均进行了补漆2、吊架及受压杆件的垂直度和侧向弯曲矢高均在允许偏差范围内自查合格施工单位自查结论质检员：施工单位项目技术负责人：年月日监理（建设）单位验收结论：监理工程师（建设单位项目负责人）：年月日钢零部件矫正成型施工记录GJ1.5工程名称江南银行****屋顶轻钢构架分项工程名称钢零件及钢部件加工检查项目H型钢垂直度总包单位常州市**建筑工程有限公司分包单位/ 施工图号检查部位标准规定施工单位自查（实查）记录监理（建设）单位验收记录钢梁1、矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2。
2、H型钢翼缘对腹板的垂直度b/100 且不大于2.01、矫正后的钢材表面，无明显的凹面或损伤，划痕深度不大于0.5mm，且小于该钢材厚度负允许偏差的1/2。
2、H型钢翼缘对腹板的垂直度满足标准规定。
自查合格施工单位自查结论质检员：施工单位项目技术负责人：年月日监理（建设）单位验收结论：监理工程师（建设单位项目负责人）：年月日钢零部件边缘加工施工记录GJ1.5工程名称江南银行****屋顶轻钢构架分项工程名称钢零件及钢部件加工检查项目切割总包单位常州市**建筑工程有限公司分包单位/ 施工图号检查部位标准规定施工单位自查（实查）记录监理（建设）单位验收记录钢梁的腹板、翼缘板主控项目：钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱。
一般项目：1、气割的允许偏差（mm）a、零件宽度、长度±3.0 b、切割面平面度0.05t，且不应大于 2.0 c、割纹深度0.3 d、局部缺口深度1.02、机械剪切的允许偏差（mm）a、零件宽度、长度±3.0 b、边缘缺棱 1.0 c、型钢端部垂直度 2.0主控项目：钢材切割面或剪切面无裂纹、夹渣、分层和大于1mm的缺棱。
一般项目：采用了机械剪切、且满足标准规定。
施工单位自查结论自查合格质检员：施工单位项目技术负责人：年月日监理（建设）单位验收结论：监理工程师（建设单位项目负责人）：年月日钢零部件边缘加工施工记录GJ1.5工程名称江南银行****屋顶轻钢构架分项工程名称钢零件及钢部件加工检查项目坡口总包单位常州市**建筑工程有限公司分包单位/ 施工图号检查部位标准规定施工单位自查（实查）记录监理（建设）单位验收记录钢梁主控项目：气割或机械减切的零件，需要进行边缘加工时，其刨削量不应小于2mm一般项目：边缘加工的允许偏差1、零件的宽度、长度±.0mm 2、加工边直线度L/3000，且不应大于2.0 3、相邻两边夹角±6’4、加工面垂直度0.025t,且不应大于0.5 5、加工面表面粗糙度符合要求。
1、气割剪切的零件，需要进行边缘加工时，其刨削量不小于2mm。
2、一般项目中满足标准规定。
施工单位自查结论自查合格质检员：施工单位项目技术负责人：年月日监理（建设）单位验收结论：监理工程师（建设单位项目负责人）：年月日焊接材料的烘焙记录GJ1.5.1材料种类烘焙温度（ºC）烘焙时间（min）保存温度（ºC）存放时间（h）回烘温度（ºC）回烘时间（min）回烘次数日期Ф4.0 J422 250 120 100 2 Ф4.0 J422 250 120 100 2 Ф4.0 J422 250 120 100 2Ф1.2 CHS 250 120 100 2 Ф1.2 CHS 250 120 100 2 Ф1.2 CHS 250 120 100 2班组长或专业工长：签字年月日质检员或项目技术负责人：签字年月日监理工程师：（建设单位项目技术人员）签字年月日焊工合格证汇总表GJ1.6姓名性别施工焊条件证书编号发证单位备注韩万铁男特种设备焊接作业TS6JHFEA0054合肥市技术质量监督局谭太明男特种设备焊接作业TS6JHFEA0059合肥市技术质量监督局王庆军男特种设备焊接作业TS6JHFEA0071合肥市技术质量监督局夏治华男特种设备焊接作业TS6JHFEA0067合肥市技术质量监督局熊启全男特种设备焊接作业TS6JHFEA0057合肥市技术质量监督局薛来云男特种设备焊接作业TS6JHFEA0065合肥市技术质量监督局张景峰男特种设备焊接作业TS6JHFEA0070合肥市技术质量监督局张晓猛男特种设备焊接作业TS6JHFEA0055合肥市技术质量监督局张延辉男特种设备焊接作业TS6JHFEA006合肥市技术质量监督局杨方权男特种设备焊接作业TS6JHFEA0056合肥市技术质量监督局注：上岗证复印件附后。
钢结构工程质量控制资料核查表GJ1.7 工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司序资料名称份数核查意见核查人号1 图纸会审、设计变更、洽商记录2 原材料出厂合格证及进场检验报告8 符合3 施工现场试验报告及见证取样报告 3 符合4 强制性条文要求的检查项目检查记录 3 符合5 隐蔽工程验收记录 4 符合6 高强度螺栓施工记录、其它施工记录（或日志）等7 分项工程检验批质量验收记录、分项工程质量验收记录7 符合8 不合格项的处理记录及验收记录9 重大质量、技术问题的实施方案10 新材料，新工艺施工记录结论：各项资料齐全，符合要求。
施工单位项目经理：施工负责人：年月日验收意见：总监理工程师：（建设单位项目负责人）年月日有关安全及功能检验和见证检测项目检查记录GJ1.8工程名称江南银行****屋顶轻钢构架施工单位常州市**建筑工程有限公司序号资料名称份数核查意见核查人1 见证取样送样试验报告（1）钢材及焊接材料复验（2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验1 符合2 焊缝质量检测报告：（1）内部缺陷（2）外部缺陷（3）焊缝尺寸1 符合3 高强度螺栓施工质量检查记录（1）终拧扭矩（2）梅花头检查（3）网架螺栓球节点4 柱脚及网架支座检查报告（1）锚栓紧固（2）垫板、垫块（3）二次灌浆5 主要构件变形检查记录（1）钢屋（托）架、桁架、钢梁、吊车梁等垂直度和侧向弯曲（2）钢柱垂直度（3）网架结构饶度1 符合6 主体结构尺寸检查记录（1）整体垂直度（2）整体平面弯曲1 符合结论：各项资料齐全，符合要求。
