燃烧器工作原理及调整方法燃烧器是一种常见的热能设备，其主要作用是将燃料和空气混合，并在燃烧室中进行燃烧，产生高温和高压的燃气，以满足工业和家庭生活中的热能需求。

本文将介绍燃烧器的工作原理以及调整方法，以帮助读者更好地理解和运用燃烧器。

一、燃烧器工作原理燃烧器的工作原理可以简单分为燃料供给系统、空气供给系统以及点火系统。

1. 燃料供给系统燃料供给系统主要负责将燃料引入燃烧器。

常见的燃料包括天然气、液化石油气和柴油等。

燃烧器通过喷嘴或喷管将燃料喷入燃烧室中，同时通过燃料调节阀控制燃料的流量。

燃料供给系统还包括燃料泵、燃料过滤器和燃料加热器等辅助设备，以确保燃料的顺畅供给和燃烧的稳定性。

2. 空气供给系统空气供给系统主要负责将空气引入燃烧室，与燃料混合进行燃烧。

空气供给系统通常包括风扇、进气管道和空气调节阀等组成部分。

通过调整风扇的转速和空气调节阀的开度，可以控制空气的流量和压力，以满足燃烧过程中所需的氧气含量。

3. 点火系统点火系统主要负责在燃烧室中点燃混合气体。

常见的点火方式包括电火花点火和火焰点火两种。

电火花点火通过高压电流产生火花，点燃燃料和空气混合气体。

火焰点火则是通过提供一个明火点火源，在燃烧室中点燃混合气体。

点火系统的可靠性和稳定性对燃烧器的正常运行起着重要作用。

二、燃烧器调整方法在实际应用中，燃烧器的调整是一个重要的环节，可以通过调整燃料和空气的供给来达到理想的燃烧效果和能量利用效率。

以下是一些常用的燃烧器调整方法：1. 调整燃料供给量通过调整燃料调节阀的开度来控制燃料的供给量。

通常情况下，燃料的供给量应根据燃烧能力的需求进行调整，既不能过多浪费燃料，也不能导致燃烧不充分。

合理的燃料供给量可以保证燃烧器的高效运行。

2. 调整空气供给量通过调整空气调节阀的开度和风机的转速来控制空气的供给量。

空气供给量的调整对燃烧的稳定性和效果具有重要影响。

过多的空气会导致稀释效果，减低燃烧室温度；过少的空气则会导致燃烧不完全和烟气排放。

燃烧器调试报告一、前言本次燃烧器调试工作旨在确保燃烧器能够安全、稳定、高效地运行，满足生产工艺的需求。

调试工作涵盖了燃烧器的各项性能指标测试、参数调整以及运行状态监测等方面。

二、燃烧器基本信息燃烧器型号：＿____生产厂家：＿____安装位置：＿____燃料类型：＿____三、调试准备工作1、技术资料准备收集了燃烧器的技术手册、安装说明书、操作指南等相关资料，为调试工作提供了理论依据。

2、工具和仪器准备准备了必要的调试工具，如扳手、螺丝刀、万用表等，以及专业的检测仪器，如烟气分析仪、温度计、压力计等。

3、安全措施落实在调试现场设置了明显的安全警示标识，确保调试人员佩戴必要的个人防护装备，如安全帽、防护眼镜、手套等。

同时，制定了应急预案，以应对可能出现的突发情况。

四、调试过程1、外观检查首先对燃烧器的外观进行了检查，包括燃烧器本体、燃料管道、风道、电气连接等部分，确保没有明显的损伤、变形和泄漏现象。

2、电气系统检查对燃烧器的电气系统进行了测试，检查了电源供应、控制线路、传感器信号等，确保电气系统正常运行，各项参数符合设计要求。

3、燃料系统调试（1）燃料供应压力调整通过调节燃料泵的出口压力，使燃料供应压力稳定在设计范围内。

（2）燃料流量调节根据燃烧器的负荷需求，调整燃料调节阀的开度，以控制燃料流量，保证燃烧器的燃烧效率和稳定性。

4、风道系统调试（1）风量调节通过调节风机的转速或风道阀门的开度，调整风量大小，使其满足燃烧器的燃烧要求。

（2）风道压力平衡检查风道内各部分的压力分布，确保压力平衡，避免出现局部压力过高或过低的情况。

5、点火系统调试（1）点火电极间距调整对点火电极的间距进行了仔细调整，确保点火能量充足，点火成功率高。

（2）点火变压器测试检测点火变压器的输出电压，确保其能够正常工作，为点火提供足够的能量。

6、燃烧调整（1）火焰形态观察在燃烧器运行过程中，观察火焰的形态、颜色和长度，判断燃烧是否充分、稳定。

燃烧器调试报告（一）引言概述：本文是关于燃烧器调试的报告，旨在详细描述燃烧器调试的过程和结果。

燃烧器是工业生产过程中常用的设备之一，其稳定、高效的工作对于保证生产过程的正常运行至关重要。

经过对燃烧器的仔细调试和检测，我们成功解决了燃烧器的一些问题，实现了其稳定、可靠的工作状态。

正文：一、燃烧器的预调试工作1.1 理解燃烧器的工作原理1.2 检查燃烧器的进气系统1.3 检测燃烧器的燃料系统1.4 观察燃烧器的火焰状态1.5 测量燃烧器的排放指标二、排查燃烧器故障2.1 检查燃烧器的电气系统2.2 检测燃烧器的点火系统2.3 分析燃烧器的温度条件2.4 检查燃烧器的燃烧品质2.5 分析燃烧器的机械系统运行情况三、调整燃烧器的参数3.1 针对燃烧器的进气量进行调整3.2 针对燃烧器的燃料量进行调整3.3 调整燃烧器的供氧量3.4 优化燃烧器的点火时间3.5 调整燃烧器的燃烧温度四、燃烧器的安全性检测4.1 检测燃烧器的泄漏情况4.2 测试燃烧器的自动保护系统4.3 检查燃烧器的排烟系统4.4 测试燃烧器的启动和停止过程4.5 检验燃烧器的燃烧安全性指标五、燃烧器调试结果5.1 燃烧器稳定工作，符合预期要求5.2 燃烧器的燃烧效率达到了预期目标5.3 燃烧器的排放指标符合相关环保标准5.4 燃烧器的自动保护系统正常工作5.5 燃烧器已经达到设计要求，可以投入生产使用总结：通过对燃烧器的仔细调试和检测，我们成功解决了燃烧器的一些问题，实现了其稳定、可靠的工作状态。

燃烧器的预调试工作、排查故障、参数调整和安全性检测等方面的工作都非常重要，对于保证燃烧器的正常运行至关重要。

我们将继续跟踪燃烧器的运行情况，进行必要的维护和调整，以确保其持续稳定的工作。

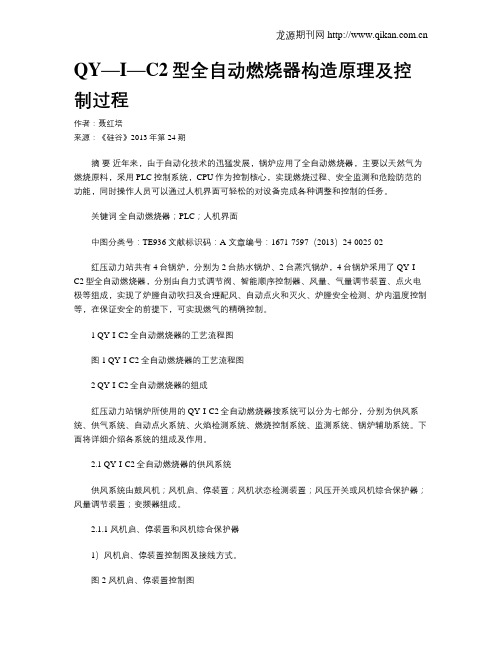

QY—I—C2型全自动燃烧器构造原理及控制过程作者：聂红培来源：《硅谷》2013年第24期摘要近年来，由于自动化技术的迅猛发展，锅炉应用了全自动燃烧器，主要以天然气为燃烧原料，采用PLC控制系统，CPU作为控制核心，实现燃烧过程、安全监测和危险防范的功能，同时操作人员可以通过人机界面可轻松的对设备完成各种调整和控制的任务。

关键词全自动燃烧器；PLC；人机界面中图分类号：TE936 文献标识码：A 文章编号：1671-7597（2013）24-0025-02红压动力站共有4台锅炉，分别为2台热水锅炉、2台蒸汽锅炉，4台锅炉采用了QY-I-C2型全自动燃烧器，分别由自力式调节阀、智能顺序控制器、风量、气量调节装置、点火电极等组成，实现了炉膛自动吹扫及合理配风、自动点火和灭火、炉膛安全检测、炉内温度控制等，在保证安全的前提下，可实现燃气的精确控制。

1 QY-I-C2全自动燃烧器的工艺流程图图1 QY-I-C2全自动燃烧器的工艺流程图2 QY-I-C2全自动燃烧器的组成红压动力站锅炉所使用的QY-I-C2全自动燃烧器按系统可以分为七部分，分别为供风系统、供气系统、自动点火系统、火焰检测系统、燃烧控制系统、监测系统、锅炉辅助系统。

下面将详细介绍各系统的组成及作用。

2.1 QY-I-C2全自动燃烧器的供风系统供风系统由鼓风机；风机启、停装置；风机状态检测装置；风压开关或风机综合保护器；风量调节装置；变频器组成。

2.1.1 风机启、停装置和风机综合保护器1）风机启、停装置控制图及接线方式。

图2 风机启、停装置控制图风机启动接线采用并联方式，停止接线采用串联方式。

2）风机综合保护器。

具有检测锅炉供风系统是否正常的设备，通过检测风机的电流，向控制系统发出供风系统正常/不正常的开关量信号。

2.1.2 风压开关具有检测锅炉供风系统是否正常的设备，通过检测风道的压力，向控制系统发出供风系统正常/不正常的开关量信号。

控制过程中可通过旋转风压开关上的刻度盘，调整风压开关标准值。

“JNGJ”型全自动分体式煤气燃烧器安装、使用、维护说明书目录一、技术参数二、燃烧器概述（一）燃烧器主要功能（二）燃烧能力与空、煤气压力的关系（三）空、煤气压力与温度的关系三、燃烧器管道配制示意图（一）配套件功能与说明四、操作说明五、燃烧器的安装与调整六、电器原理图七、燃烧器维护、常见故障与排除方法八、安全建议一、技术参数二、燃烧器概述燃烧器主要由：机头、负荷调节装置、点火阀组、主管道阀组、控制系统、压缩空气、鼓风机等组成。

机头：将空气和煤气充分混合与燃烧，并保持稳定的燃烧效果和出力，为锅炉提供足够的热能，达到生产需求。

负荷调节装置：自动或手动调节燃烧器出力，同步调节煤气和空气流量，达到最佳燃烧效果与机组足够的出力。

点火阀组：提供机头稳定安全的点火热源，保证机头主燃气安全稳定的燃烧。

主管道阀组：自动切断和打开主燃气管道上的气动切断阀，并配有手动切断阀，以保证用气安全，每次启动燃烧器前自动对管道上的两个气动切断阀进行泄漏检测，若发现有阀门泄漏停机并报警那个阀门泄漏，以便针对性的维修，节约维修时间和工作量。

控制系统：自动检测锅炉蒸汽压力，发现蒸汽压力超过极限压力自动停机并报警，发现煤气压力低于设定值或高于设定值自动停机并报警，发现鼓风机压力低于设定值自动停机并报警。

压缩空气系统：提供稳定清净的压缩气源，为气动切断阀提供动力。

鼓风机：为燃烧机组提供足够的助燃空气并保证足够的压力。

外形布置图机头外形图（一）燃烧器主要功能：1.主燃气管道气动切断阀自动检测泄漏，分别对主燃气管道的两个气动切断阀进行泄漏检测，发现有泄漏停机并报警；2.自动吹扫：点火前和停机后自动吹扫炉膛，将未燃尽的煤气用空气吹扫出炉膛，避免发生安全隐患。

3.自动点火：自动点火并检测是否点火成功，若发现点火失败停机并报警，点火成功后打开主燃气管道气动切断阀。

4.实时火焰检测：实时对炉膛内进行火焰检测，发现有火源HMI上的明显提示。

燃烧器运行后若发现火焰熄灭，自动停机并报警。

煤粉燃烧器的自动点火与燃烧调节技术煤粉燃烧器是一种常见的工业燃烧设备，广泛应用于煤炭、石油化工、电力等行业。

其自动点火和燃烧调节技术对于燃烧效率、安全性和环境保护至关重要。

本文将详细介绍煤粉燃烧器的自动点火和燃烧调节技术。

自动点火是指在开始燃烧过程中，通过使用自动点火系统来实现点火操作，而不需要人工干预。

自动点火技术的应用不仅能够提高燃烧效率，还能够提高工作效率，降低人力成本，更重要的是增加了燃烧设备的安全性。

自动点火系统通常由火焰传感器、点火器和控制系统组成。

火焰传感器用于探测燃烧器中的火焰信号，一旦发现火焰信号消失，就会触发点火器进行再次点火操作。

控制系统则根据燃烧器的工作状态来自动调节点火器的运行，以达到最佳的点火效果。

需要注意的是，自动点火系统需要定期维护和检查，以确保点火器的正常运行。

燃烧调节技术是指在燃烧器运行过程中，通过调节燃料供给和空气供给，使燃烧器能够在符合工艺要求的前提下实现最佳燃烧效果。

煤粉燃烧器的燃烧调节技术主要包括燃烧器控制系统和烟气监测系统两部分。

燃烧器控制系统是煤粉燃烧器中的核心部分，它通过对燃烧器中燃料供给、空气供给和燃烧条件的控制，来实现燃烧过程的稳定和控制。

燃烧器控制系统通常由燃烧器控制器、燃料供给系统、空气供给系统和温度控制系统等部分组成。

燃烧器控制器通过接受传感器的信号，控制燃烧器的工作状态。

燃料供给系统负责燃料的输送和供给，根据燃烧过程中的需求，调节燃料的供应量。

空气供给系统负责空气的输送和供给，根据燃烧过程中的需求，调节空气的供应量。

温度控制系统则负责监测燃烧过程中的温度变化，并根据需求进行调节。

烟气监测系统是用于监测和控制燃烧过程中产生的烟气的组成和排放浓度，以及燃烧效率的重要手段。

烟气监测系统主要由烟气传感器、排放控制设备和数据处理系统等组成。

烟气传感器用于检测燃烧过程中产生的烟气的组成和浓度，根据检测结果，控制排放控制设备的工作，以达到减少燃烧产生的有害物质排放的目的。

燃烧器工作原理及调整方法燃烧器是一种用于将燃料燃烧产生热能的设备，广泛应用于各种热能转换系统中，如锅炉、工业炉等。

它的工作原理主要包括供给燃料与空气混合、点火和调整燃烧过程三个方面。

下面我将详细介绍燃烧器的工作原理及调整方法。

首先，燃烧器的工作原理是将燃料与空气混合并点火的过程。

燃料可以是液体燃料（如柴油、重油等）、固体燃料（如木材、煤炭等）或气体燃料（如天然气、液化石油气等）。

当燃料进入燃烧器后，通过喷嘴、旋流器等装置喷射或喷雾，使其与空气混合。

混合后的燃料和空气形成一个可燃混合物，并通过点火装置点火。

燃烧时，燃料的化学能被释放出来，产生高温气体和热能。

其次，燃烧器的工作过程中需要进行燃料供给与空气量调整，以保证燃烧过程的稳定与高效。

燃烧器的调整主要包括燃料供给量的调整和空气燃料比的调整两个方面。

燃料供给量的调整是指调整燃料的流量或压力，以满足燃烧系统的热负荷需求。

通常采用调节阀或控制器来实现燃料供给量的调整。

在调整时，需要根据实际运行情况和热负荷需求，逐渐调整燃料供给量，以达到燃烧器的最佳工作状态。

空气燃料比的调整是指调整空气和燃料的配比，以实现燃烧效率的最大化。

空气燃料比通常用过量空气系数（即空气理论量与实际所需空气量之比）来表示。

过多或过少的空气都会导致燃烧效率降低、能源浪费和污染物排放增加。

因此，通过调整空气燃料比，可以实现燃烧系统的高效、节能和环保。

燃烧器的调整方法主要包括机械调整和自动调整两种方式。

机械调整是指通过手动调节燃料供给量和风门开度等机械装置来调整燃烧器的工作状态。

在进行机械调整时，需要根据燃料性质、热负荷需求和燃烧器的技术指标等参数，逐步调整燃料供给量和风门开度，以达到燃烧器的最佳工作状态。

自动调整是指通过自动控制器和传感器等设备来实现燃烧器的自动调整。

自动调整可以根据燃料性质、燃烧系统的热负荷需求和环境条件等参数，自动调整燃料供给量和空气燃料比，以实现燃烧器的自动化、智能化和高效化。

低碳燃烧器原理在当前全球变暖和环境污染日益严重的背景下，低碳燃烧器作为一种环保节能的燃烧设备，受到了广泛的关注和应用。

它的原理是利用先进的燃烧技术和设备，实现燃料的高效燃烧，减少能源的消耗和污染物的排放。

下面将详细介绍低碳燃烧器的工作原理及其优势。

低碳燃烧器通过改进燃料的供给方式，将燃料与氧气充分混合，在燃烧过程中实现高效燃烧。

燃料和空气的混合方式有很多种，常用的有预混合燃烧和分级燃烧两种方式。

预混合燃烧是指将燃料和空气提前混合，并通过喷嘴喷出，形成均匀的燃烧气体。

分级燃烧是指将燃料和空气分成多个阶段进行燃烧，以提高燃烧的均匀性和稳定性。

这两种方式都可以使燃烧更加充分，减少燃料的浪费和污染物的生成。

低碳燃烧器还通过优化燃烧参数，实现燃烧的高效化和清洁化。

燃烧参数主要包括燃烧温度、压力、空气过剩系数等。

通过合理调整这些参数，可以使燃烧过程更加稳定和高效。

例如，适当降低燃烧温度可以减少一氧化氮的生成；控制空气过剩系数可以提高燃烧效率和热效率。

通过这些优化措施，低碳燃烧器可以减少污染物的排放，降低能源的消耗。

低碳燃烧器还采用了先进的燃烧控制技术，实现燃烧过程的精确控制。

燃烧控制技术主要包括燃烧器的自动调节和燃烧过程的在线监测。

燃烧器的自动调节可以根据燃料的性质和负荷的变化，自动调整燃烧参数，保证燃烧器的稳定和高效运行。

燃烧过程的在线监测可以实时监测燃烧器的工作状态和排放情况，及时发现问题并进行调整。

这些控制技术的应用，使低碳燃烧器具有更高的可靠性和稳定性。

低碳燃烧器相比传统燃烧器具有许多优势。

首先，它可以减少能源的消耗。

高效的燃烧方式和优化的燃烧参数可以提高热效率，减少燃料的浪费。

其次，它可以减少污染物的排放。

通过充分燃烧和精确控制，低碳燃烧器可以降低二氧化碳、一氧化碳、氮氧化物等有害气体的排放。

此外，低碳燃烧器还具有操作简单、维护方便等特点，有利于降低企业的运行成本和环境风险。

低碳燃烧器是一种环保节能的燃烧设备，通过改进燃烧方式、优化燃烧参数和应用先进的燃烧控制技术，实现了燃料的高效燃烧和污染物的减排。
