2016年高考物理备考优生百日闯关系列 专题07 静电场 Word版含解析

温馨提示：此题库为Word 版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，关闭Word 文档返回原板块。

考点8 静电场一、选择题1.(2016·全国卷I ·T14)一平行板电容器两极板之间充满云母介质,接在恒压直流电源上,若将云母介质移出,则电容器 ( ) A.极板上的电荷量变大,极板间电场强度变大 B.极板上的电荷量变小,极板间电场强度变大 C.极板上的电荷量变大,极板间电场强度不变 D.极板上的电荷量变小,极板间电场强度不变 【解题指南】解答本题时应从以下三点进行分析: (1)接在恒压直流电源上,则电压不变。

(2)将云母介质移出意味着介电常数变小。

(3)依据电容的决定式和定义式分析动态变化。

【解析】选D 。

据kdSC πε4=可知,将云母介质移出电容器,C 变小,电容器接在恒压直流电源上,电压不变,据Q=CU 可知极板上的电荷量变小,据dUE =可知极板间电场强度不变,故选D 。

2.(2016·全国卷I ·T20) 如图,一带负电荷的油滴在匀强电场中运动,其轨迹在竖直面(纸面)内,且相对于过轨迹最低点P 的竖直线对称。

忽略空气阻力。

由此可知 ( )A.Q点的电势比P点高B.油滴在Q点的动能比它在P点的大C.油滴在Q点的电势能比它在P点的大D.油滴在Q点的加速度大小比它在P点的小【解题指南】解答本题时应从以下三点进行分析:(1)审题关注“匀强电场中运动”,从而明确是匀变速曲线运动。

(2)审题关注“轨迹在竖直面内”“相对于过轨迹最低点P的竖直线对称”,从而明确电场线方向。

(3)利用功和能分析两点的电势、电势能及动能等关系。

【解析】选A、B。

带负电荷的油滴在匀强电场中运动,且相对于过轨迹最低点P 的竖直线对称,由此可判断匀强电场方向竖直向下,Q点的电势比P点高,油滴的加速度不变,A对、D错;油滴由P到Q过程电场力做正功,电势能减小,动能增大,B 对、C错。

模型界定本模型主要归纳电场的产生、描述以及一种特殊电场＿＿匀强电场的性质，不涉及点电荷的电场．模型破解1.静电场的产生静电场产生于带电体的周围．2.静电场的基本性质对放入其中的电荷产生力的作用3.静电场的描述(i)电场的力的性质(I)电场强度放入电场中某点的电荷所受的电场力与所带电荷量的比值，E=F/q．①电场强度是矢量，方向与放在该处的正电荷受力方向相同．②当空间几个带电体同时存在时，他们的电场互相叠加形成合电场．合电场的电场强度等于各个带电体单独存在时所产生的电场强度的适量和．③电场强度是绝对的，在场源电荷确定的情况下，空间每点场强的大小与方向都是唯一确定的．④与电场力的关系：F=qE(II)电场线为了形象地描述电场，人为地在电场中画出一系列从正电荷（无限远）出发到无限远（负电荷）终止的曲线（或直线），使曲线上每一点的切线方向都跟该点的电场强度方向一致．①电场线是起始于正电荷，终止于负电荷（或终止于无穷远处），或者电场线是起始于无穷远处，终止于负电荷.电场线不闭合.②电场线上任一点的切线方向都跟该点的电场强度方向一致.③电场线分布的疏密反映了电场的强弱，电场线分布密的地方电场强，电场线分布疏的地方电场弱.④电场线永远不相交，因为电场中某一点的电场强度只有惟一确定的方向，只能有一条电场线通过该点.⑤电场线不是客观存在的，它是为了形象地描述电场而假想的.○６电场线不是带电粒子的运动轨迹．一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只受电场力的带电粒子，只有同时满足以下两个条件时，两者才会重合：一是电场线为直线；二是电荷初速度为零，或速度方向与电场线平行．(III)计算电场强度的四种方法(a)计算电场强度的常用方法——公式法①E=F/q是电场强度的定义式：适用于任何电场，电场中某点的场强是确定值，其大小和方向与试探电荷无关，试探电荷q充当“测量工具”的作用.②E=kQ/r2是真空中点电荷电场场强的计算式，E由场源电荷Q和某点到场源电荷的距离r决定.③E=U/d是场强与电势差的关系式，只适用于匀强电场，注意式中的d为两点间的距离在场强方向的投影.(b)计算多个电荷形成的电场场强的方法——叠加法当空间的电场由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和，其合成遵守矢量合成的平行四边形定则.(c)计算特殊带电体产生场强的方法①补偿法对于某些物理问题，当待求的A直接去解很困难或没有条件求解时，可设法补上一个B，补偿的原则是使A+B成为一个完整的模型，从而使A+B变得易于求解，而且，补上去的B也必须容易求解.那样，待求的A 便可从两者的差值中获得，问题就迎刃而解了，这就是解物理题时常用的补偿法.用这个方法可算出一些特殊的带电体所产生的电场强度.②微元法在某些问题中，场源带电体的形状特殊，不能直接求解场源在空间某点所产生的总电场.可将场源带电体分割，在高中阶段，这类问题中分割后的微元常有部分微元关于待求点对称，就可以利用场的叠加及对称性来解题.(d)计算感应电荷产生场强的有效方法——静电平衡法根据静电平衡时导体内部场强处处为零的特点，外部场强与感应电荷产生的场强（附加电场）的合场强为零，可知E感=-E外，这样就可以把复杂问题变简单了.(IV)E-x图象在给定了电场的E-x图象后，可以由图线确定场强的变化情况，电势的变化情况，图中E-x图线与x轴所围图形面积表示电势差.在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况.在这类题目中，还可以由E-x图象假设某一种符合E-x图线的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题.(ii)电场的能的性质 (I)电势电荷在电场中某一点的电势能与它的电荷量的比值，q /εϕ=.①电势是标量，无方向，但有正负.②当空间存在多个场源或存在多种电场时，空间某一点的电势等于各场单独存在时在该点产生的电势的代数和.③电场中两点间电势的差值叫做电势差，也叫电压.B A ABU ϕϕ-=，A B BA U ϕϕ-=，AB BA U U -=.④电势是相对的，与零电势点位置的选取有关．电势差是绝对的，只取决于电场本身与两点在电场中的位置． ⑤电势能与电势的关系：ϕεq =电场力做功与电势差的关系：AB AB qU W =(II)等势面电场中电势相等的点组成的面①等势面一定与电场线垂直，即跟场强的方向垂直. ②在同一等势面上移动电荷时电场力不做功. ③电场线总是从电势高的等势面指向电势低的等势面. ④任意两个等势面都不会相交.⑤等差等势面越密的地方电场强度越大，即等势面分布的疏密可以描述电场的强弱. (III)①利用电场线沿电场线方向，电势越来越低. ②利用电势差判断出U AB 的正负，再由B A ABU ϕϕ-=比较A ϕ、B ϕ的大小．③利用点电荷电场中电势分布取无穷远处为零电势点，正电荷周围电势为正值，且离正电荷近处电势高；负电荷周围电势为负值，且离负电荷近处电势低. ④利用电势叠加若有多个场源时，每个场源产生的电场中的电势已知或易于判定，可先将每个电场的电势先判定后叠加从而得到总电势. ⑤利用电场力做功情况正电荷在电场力作用下移动时，电场力做正功，电荷由高电势处移向低电势处；正电荷克服电场力做功，电荷由低电势处移向高电势处.对于负电荷，情况正好相反. ⑥利用电势能正电荷在电势高处电势能较大；负电荷在电势低处电势能较大. (IV)x -ϕ图象在电场的x -ϕ图象中，除了可以直接从图中了解各点电势大小及变化情况，还可以从图线的斜率上了解各点场强的大小及方向. 当x -ϕ图象与粒子运动相结合时，可以涉及到的方面有粒子电性、电势能、电场力做功、动能、速度、加速度等.与E-x 图象类似，也可以由φ-x 图线的特征先假设是某一具有相同x -ϕ变化规律的电场，进而解决问题.(iii)场强与电势的关系场强是描述电场的力的性质的物理量，数值上等于单位正电荷在该处受到的电场力.它是一个矢量.电势是描述电场的能的性质的物理量，数值上等于单位正电荷在该点所具有的电势能，它是一个标量.二者的大小之间无直接的联系，在一个确定的电场中，某一点的场强是确定的，但该点的电势却与零势面的选取有关系：在场强为零的位置电势可以不为零，如两等量同性点电荷连线的中点处，静电平衡状态下的导体内部等；在电势为零的位置场强也可以不为零.如等量异种点电荷连线的中垂面上各点. 严格说来，由xd d U E∆∆=-==ϕϕϕ12知场强是电势随空间的最大变化率，类似于加速度与速度的关系.当场强为零时，该点电势的变化率为零，若在某一区域内场强处处为零，则该区域内电势的变化率处处为零，即各点电势都相等；若空间某区域场强处处相同，则该区域内各点电势变化率相同，即沿任一方向上电势随距离都是均匀变化的，即同一方向上相同距离的点间电势差相同，只是在不同方向上电势变化率不同，沿场强所在方向上电势变化率最大.电势变化最快. 例1.关于静电场，下列结论普遍成立的是（）ABC 向电势降低最快的方向D例２.图为静电除尘器除尘机理的示意图。

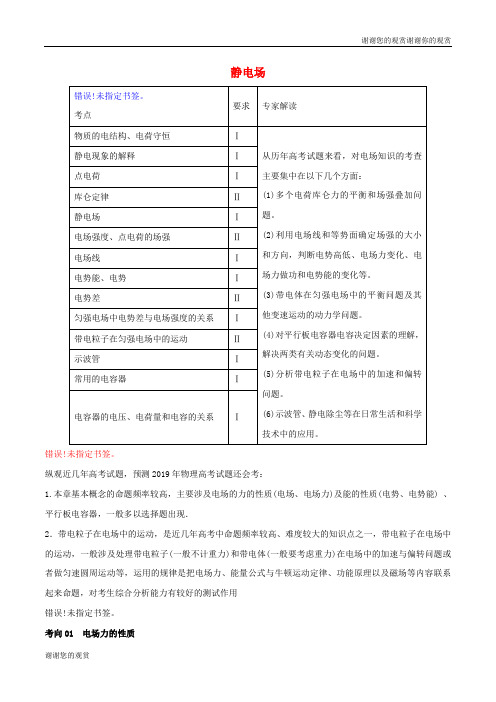

静电场错误！未指定书签。

纵观近几年高考试题，预测2019年物理高考试题还会考：1.本章基本概念的命题频率较高，主要涉及电场的力的性质(电场、电场力)及能的性质(电势、电势能) 、平行板电容器，一般多以选择题出现．2．带电粒子在电场中的运动，是近几年高考中命题频率较高、难度较大的知识点之一，带电粒子在电场中的运动，一般涉及处理带电粒子(一般不计重力)和带电体(一般要考虑重力)在电场中的加速与偏转问题或者做匀速圆周运动等，运用的规律是把电场力、能量公式与牛顿运动定律、功能原理以及磁场等内容联系起来命题，对考生综合分析能力有较好的测试作用错误！未指定书签。

考向01 电场力的性质1.讲高考 （1）考纲要求了解静电现象的有关解释，能利用电荷守恒定律进行相关判断；会解决库仑力参与的平衡及动力学问题；.理解电场强度的定义、意义及表示方法；熟练掌握各种电场的电场线分布，并能利用它们分析解决问题.3.会分析、计算在电场力作用下的电荷的平衡及运动问题。

（2）小球受mg 、绳的拉力T 和电场力F 作用处于平衡状态，如图所示 错误！未指定书签。

根据几何关系有错误！未指定书签。

，得m =4.0×10–4kg 错误！未指定书签。

【 考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动【名师点睛】本题考查的知识点较多，应从曲线运动的特点和规律出发判断出电子的受力方向，再利用相关电场和带电粒子在电场中的运动规律解决问题。

2．讲基础（1）点电荷及库仑定律①点电荷：是一种理想化的物理模型；当带电体本身的大小和形状对研究的问题影响很小时，可以将带电体视为点电荷． ②库仑定律： 内容： 公式：221rq q kF = ；做静电力常量k =9.0×109N•m2/C2. 适用条件：真空中；点电荷。

（2）电场强度①物理意义：表示电场的强弱和方向． ②定义： ③定义式：qF E =④电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从平行四边形定则．（3）电场线 ①定义：为了直观形象地描述电场中各点电场强度的强弱及方向，在电场中画出一系列的曲线，使曲线上各点的切线方向表示该点的电场强度方向，曲线的疏密表示电场强度的大小．【趁热打铁】（多选）如图所示，矩形区域MNPQ 内有水平向右的匀强电场，虚线框外为真空区域。

专题07 静电场第一部分特点描述电场是电学的基础，也是高考的重点，每年必考。

一般以填空题或计算题的形式进行考查。

库仑定律、电场线的性质、带电体在静电场中的平衡、平行板电容器、带电粒子在电场中的运动等是考查的重点。

特别是带电粒子在电场中的运动结合交变电流、磁场知识巧妙地把电场性质与牛顿运动定律、功能关系、动量等力学知识有机地结合起来，更是命题几率较高的热点。

在复习本部分时要牢牢抓住力和能这两条主线，将知识系统化，找出它们的联系，做到融会贯通，同时还应注意此部分知识与科技前沿、生活实际等的联系，如静电除尘、电容式传感器、喷墨打印机、静电分选器、示波器等。

预测2016年对电场考查选择题和计算均有：选择题主要检测考生对重要概念的理解和基本规律的运用．重点考查库仑定律、电场、电场强度、电场线、匀强电场、电场强度的叠加、匀强电场中电势差根电场强度的关系、电容器的电容等基本概念、基本规律的综合运用；计算题仍是以高分值高难度形式出现，重点是考查电场力、电势能、电势差、电势等概念与力学综合。

从近几年的高考来看，随着招生比例的增大，试题的难度相对而言有所下降，思维难度大，起点高的超难试题没有了，但同时送分题也没有了，在论述题，计算题的思维起点都不是很高，随着对物理过程研究的深入，思维难度逐步增大，因此有效的考查了学生的物理思维能力。

因此抓好基本物理知识的教学仍是中学物理教学的首要任务。

把握好复习节奏，适当降低起点和速度，着重学生思维能力的培养过程，以基础题训练方法，努力培养学生正确，良好的解题习惯，加强对学生复习方法，应试策略与技巧的训练和指导。

第二部分知识背一背一、电荷守恒定律1．物质的电结构：构成物质的原子本身包括：带正电的质子和不带电的中子构成原子核，核外有带负电的电子，整个原子对外较远位置表现为电中性．2．元电荷：最小的电荷量，其值为e＝1.60×10－19C.其他带电体的电荷量皆为元电荷的整数倍．3．电荷守恒定律（1）内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．（2）起电方式：摩擦起电、接触起电、感应起电．（3）带电实质：物体带电的实质是得失电子． 二、库仑定律1．点电荷：是一种理想化的物理模型，当带电体本身的大小和形状对研究的问题影响很小时，可以将带电体视为点电荷．2．库仑定律（1）内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．（2）公式：F ＝kq 1q 2r2，其中比例系数k 叫做静电力常量，k ＝9.0×109 N·m 2/C 2. （3）适用条件：①真空中；②点电荷.3．库仑定律的理解：库仑定律的适用条件是真空中的静止点电荷．点电荷是一种理想化的物理模型，当带电体间的距离远远大于带电体的自身大小时，可以视其为点电荷而适用库仑定律，否则不能适用．三、电场及电场强度 1．静电场（1）电场是存在于电荷周围的一种物质，静电荷产生的电场叫静电场．（2）电荷间的相互作用是通过电场实现的．电场的基本性质是对放入其中的电荷有力的作用．2．电场强度（1）物理意义：表示电场的强弱和方向．（2）定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值叫做该点的电场强度．（3）定义式：E ＝F q. （4）单位：N/C 或V/m.（5）矢量性：电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从平行四边形定则．3．场强三个表达式的比较四、电场线1．电场线的定义：为了直观形象地描述电场中各点电场强度的强弱及方向，在电场中画出一系列的曲线，使曲线上各点的切线方向表示该点的电场强度方向，曲线的疏密表示电场强度的大小．2．几种典型电场的电场线分布（1）正点电荷的电场如图甲所示：电场线由正电荷出发，到无穷远终止． （2）负点电荷的电场如图乙所示：电场线由无穷远出发，到负电荷终止． （3）匀强电场的电场线分布如图丙所示．特点：间隔相等的平行直线． （4）点电荷与带电金属板的电场线的分布如图丁所示．（5）等量同种点电荷和等量异种点电荷的电场两点电荷的连线及其中垂线上的电场分布及特点的比较如下：五、电场力做功与电势能 1．电场力做功的特点（1）在电场中移动电荷时，电场力做功与路径无关，只与初末位置有关，可见电场力做功与重力做功相似．（2）在匀强电场中，电场力做的功W ＝Eqd ，其中d 为沿电场线方向的位移． 2．电势能（1）定义：电荷在电场中具有的势能．电荷在某点的电势能，等于把它从该点移到零势能位置时电场力所做的功．（2）电场力做功与电势能变化的关系电场力做的功等于电势能的减少量，即W AB ＝E p A －E p B 。

静电场【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中， 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．1878年英国科学家克鲁克斯发明了接近真空的“克鲁克斯管”，即阴极射线管，为X射线的发现提供了基本实验条件。

如图1所示是一个阴极射线管的结构示意图，要使射线管发出射线，须在P、Q两电极间加上几万伏的直流高压,使用时以下说法正确的是：错误！未指定书签。

A．阴极射线是负离子，高压电源正极应接在P点B．阴极射线是负离子，高压电源正极应接在Q点C．阴极射线是正离子，高压电源正极应接在P点D．阴极射线是正离子，高压电源正极应接在Q点【答案】 A错误！未指定书签。

2．空间有一匀强电场，一质量为m的带电微粒由静止释放后，其运动方向一竖直向下的方向间的夹角为60°，加速度大小等于重力加速度g，不计空气阻力。

以下说法中正确的是（）A．微粒所受电场力大小有可能等于1.5mgB．运动过程中微粒的机械能增大C．运动过程中微粒的机械能守恒D．运动过程中微粒的电势能不变【答案】 B【解析】【详解】以带电微粒为研究的对象，由题意，其受力如图：错误！未指定书签。

错误！未指定书签。

【点睛】该题中，由于运动方向与竖直向下的方向间的夹角为60°，加速度大小等于重力加速度g，所以微粒所受电场力大小是一定值．综上所述本题答案为:C5．如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受电场力作用，根据此图可做出的正确判断是( )错误！未指定书签。

A．带电粒子所带电荷的正、负B．带电粒子在a、b两点的受力方向C．带电粒子在a、b两点的加速度何处较大D．带电粒子在a、b两点的速度何处较大【答案】 BCD【解析】错误！未指定书签。

三、计算题1.（北京卷，23）如图所示，电子由静止开始经加速电场加速后，沿平行于版面的方向射入偏转电场，并从另一侧射出。

已知电子质量为m ，电荷量为e ，加速电场电压为0U ，偏转电场可看做匀强电场，极板间电压为U ，极板长度为L ，板间距为d 。

（1）忽略电子所受重力，求电子射入偏转电场时初速度v 0和从电场射出时沿垂直版面方向的偏转距离Δy ；（2）分析物理量的数量级，是解决物理问题的常用方法。

在解决（1）问时忽略了电子所受重力，请利用下列数据分析说明其原因。

已知22.010V U =⨯，24.010m d -=⨯，319.110kg m -=⨯，191.610C e -=⨯，2110m/s g =。

（3）极板间既有电场也有重力场。

电势反映了静电场各点的能的性质，请写出电势ϕ的定义式。

类比电势的定义方法，在重力场中建立“重力势”的G ϕ概念，并简要说明电势和“重力势”的共同特点。

【答案】（1）204UL U d （2）不需要考虑电子所受的重力（3）p E q ϕ=、电势ϕ和重力势G ϕ都是反映场的能的性质的物理量，仅仅由场自身的因素决定 【解析】（1）根据功能关系，可得20012eU mv =，电子射入偏转电场的初速度0v =在偏转电场中电子的运动时间0L t v ∆==侧移量2201()24UL y a t U d∆=∆=（2）考虑电子所受重力和电场力的数量级，有重力2910G mg N -=≈[来源:学_电场力1510eUF N d-=≈ 由于F G >>，因此不需要考虑电子所受的重力（3）电场中某点电势ϕ定义为电荷在该点的电势能E ϕ与电荷量q 的比值pE q ϕ=，由于重力做功与路径无关，可以类比静电场电势的定义，将重力场中物体在某点的重力势能GE 与其质量m 的比值，叫做重力势，即GG E mϕ=， 电势ϕ和重力势G ϕ都是反映场的能的性质的物理量，仅仅由场自身的因素决定3.（四川卷，9）（15分）中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器。

[高考命题解读]第1讲 库仑定律 电场力的性质一、库仑定律 电荷守恒定律 1．点电荷有一定的电荷量，忽略形状和大小的一种理想化模型． 2．电荷守恒定律(1)起电方式：摩擦起电、接触起电、感应起电． (2)带电实质：物体带电的实质是得失电子．(3)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变． 3．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上． (2)表达式：F ＝k q 1q 2r 2，式中k ＝9.0×109 N·m 2/C 2，叫做静电力常量．(3)适用条件：①真空中；②点电荷．[深度思考] 计算两个带电小球之间的库仑力时，公式中的r 一定是指两个球心之间的距离吗？为什么？答案 不一定．当两个小球之间的距离相对于两球的直径较小时，两球不能看做点电荷，这时公式中的r 大于(带同种电荷)或小于(带异种电荷)两个球心之间的距离． 二、电场、电场强度 1．电场(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质． (2)基本性质：对放入其中的电荷有力的作用． 2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值． (2)定义式：E ＝Fq，q 为试探电荷．(3)矢量性：规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向．3．场强公式的比较4．电场的叠加(1)电场叠加：多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和．(2)运算法则：平行四边形定则．5．等量同种和异种点电荷的电场强度的比较1．定义为了形象地描述电场中各点场强的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱．2．电场线的三个特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处；(2)电场线在电场中不相交；(3)在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏．1.如图1所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开()图1A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合答案 C解析由静电感应可知，A左端带负电，B右端带正电，A、B的电势相等，选项A、B错误；若移去C，则两端的感应电荷消失，则贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷仍然存在，故贴在A、B下部的金属箔仍张开，选项D错误．2. (教科版选修3－1P15第1题)把检验电荷放入电场中的不同点a、b、c、d，测得的检验电荷所受电场力F与其电荷量q之间的函数关系图象如图2所示，则a、b、c、d四点场强大小的关系为()图2A．E a>E b>E c>E dB．E a>E b>E d>E cC．E d>E a>E b>E cD．E c>E a>E b>E d答案 D3．(人教版选修3－1P5演示实验改编)在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和电荷量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图3所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B 球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．图3实验表明：两电荷之间的相互作用力，随其距离的______而增大，随其所带电荷量的________而增大．此同学在探究中应用的科学方法是________(选填“累积法”“等效替代法”“控制变量法”或“演绎法”)．答案 减小 增大 控制变量法解析 对B 球进行受力分析，球受重力、电场力和线的拉力，线与竖直方向间的夹角变大时，说明电场力变大．电荷量不变时，两球距离变小，悬线偏角变大，电场力变大；距离不变时，电荷量变大，线的偏角变大，电场力变大．4.(人教版选修3－1P15第6题)用一条绝缘轻绳悬挂一个带电小球，小球质量为1.0×10－2 kg ，所带电荷量为＋2.0×10－8 C ．现加一水平方向的匀强电场，平衡时绝缘绳与铅垂线成30°夹角(图4)．求这个匀强电场的电场强度．图4答案 2.9×106 N/C解析 小球受到重力mg 、静电力F ，轻绳拉力F T 的作用处于平衡状态，它的受力情况如图所示，则F mg ＝Eqmg＝tan 30° E ＝mg q tan 30°＝1.0×10－2×102.0×10－8×33 N/C ≈2.9×106N/C5．(人教版选修3－1P15第7题)如图5所示，真空中有两个点电荷Q 1＝＋4.0×10－8 C 和Q 2＝－1.0×10－8 C ，分别固定在x 坐标轴的x ＝0和x ＝6 cm 的位置上．图5(1)x 坐标轴上哪个位置的电场强度为零？(2)x 坐标轴上哪些地方的电场强度方向是沿x 轴正方向的？ 答案 (1)x 2＝12 cm 处(2)0＜x ＜6 cm 和x ＞12 cm 的地方解析 因为|Q 1|＞|Q 2|，所以，在Q 1左侧的x 轴上，Q 1产生的电场的电场强度总是大于Q 2产生的电场的电场强度，且方向总是指向x 轴负半轴，在x ＝0和x ＝6 cm 之间，电场强度总是指向x 轴的正方向．所以，只有在Q 2右侧的x 轴上，才有可能出现电场强度为0的点． (1)设该点距离原点的距离为x ，则k Q 1x 2－k Q 2(x －6)2＝0，即4(x －6)2－x 2＝0，解得x 1＝4 cm(不合题意，舍去)和x 2＝12 cm.所以，在x 2＝12 cm 处电场强度等于0.(2)在x 坐标轴上0＜x ＜6 cm 和x ＞12 cm 的地方，电场强度的方向总是沿x 轴正方向的．命题点一 库仑定律的理解及应用1．库仑定律适用于真空中静止点电荷间的相互作用．2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离． 3．对于两个带电金属球，要考虑表面电荷的重新分布，如图6所示．图6(1)同种电荷：F ＜k q 1q 2r 2；(2)异种电荷：F ＞k q 1q 2r2.4．不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看做点电荷了．例1 (多选)如图7所示，把A 、B 两个相同的导电小球分别用长为0.10 m 的绝缘细线悬挂于O A 和O B 两点．用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定．两球接触后分开，平衡时距离为0.12 m ．已测得每个小球质量是8.0×10－4 kg ，带电小球可视为点电荷，重力加速度g ＝10 m/s 2，静电力常量k ＝9.0×109 N·m 2/C 2，则( )图7A ．两球所带电荷量相等B ．A 球所受的静电力为1.0×10－2 NC ．B 球所带的电荷量为46×10－8 CD ．A 、B 两球连线中点处的电场强度为0①用丝绸摩擦过的玻璃棒接触；②平衡；③可视为点电荷．答案 ACD解析 两相同的小球接触后电量均分，故两球所带电荷量相等，选项A 正确；由几何关系可知，两球分开后，悬线与竖直方向的夹角为37°，A 球所受的电场力F ＝mg tan 37°＝8.0×10－4×10×0.75N ＝6.0×10－3N ，选项B 错误；根据库仑定律得，F ＝k q A q B l 2＝k q 2B l2，解得q B＝Fl 2k＝ 6×10－3×0.1229×109C ＝46×10－8 C ，选项C 正确；A 、B 两球带等量的同种电荷，故在A 、B 两球连线中点处的电场强度为0，选项D 正确．两个完全相同的带电金属球接触时电荷的分配规律1．如果接触前两金属球带同种电荷，电荷量分别为q 1和q 2，两球接触时，总电荷量平均分配，两球的电荷量都等于q 1＋q 22.2．如果接触前两金属球带异种电荷，电荷量分别为q 1和q 2，且q 1＞q 2，接触时，先中和再将剩余的电荷量(q 1－q 2)平均分配，两球的电荷量都等于q 1－q 22.1．(多选)两个半径相同的金属小球(视为点电荷)，带电荷量之比为1∶7，相距为r ，两者相互接触后再放回原来的位置上，则相互作用力可能为原来的( ) A.47 B.37C.97D.167答案 CD解析 设两小球的电荷量分别为q 和7q ，则原来相距r 时的相互作用力F ＝k q ×7q r 2＝k 7q 2r 2.由于两球的电性未知，接触后相互作用力的计算可分为两种情况：(1)两球电性相同．相互接触时两球电荷量平均分配，每球带电荷量为7q ＋q2＝4q .放回原处后的相互作用力F 1＝k 4q ×4q r 2＝k 16q 2r 2，故F 1F ＝167. (2)两球电性不同．相互接触时电荷先中和再平分，每球带电荷量为7q －q2＝3q .放回原处后的相互作用力F 2＝k 3q ×3q r 2＝k 9q 2r 2，故F 2F ＝97.2．根据科学研究表明，地球是一个巨大的带电体，而且表面带有大量的负电荷．如果在距离地球表面高度为地球半径一半的位置由静止释放一个带负电的尘埃，恰好能悬浮在空中，若将其放在距离地球表面高度与地球半径相等的位置时，则此带电尘埃将( ) A ．向地球表面下落 B ．远离地球向太空运动 C ．仍处于悬浮状态 D ．无法判断 答案 C解析 地球表面带负电，故可等效为一个带负电的且位于地球球心处的点电荷，这样地球和带电尘埃间的作用就可等效为点电荷间的作用，可以用库仑定律进行定量分析．由于尘埃与地球之间的位置变化很大，故尘埃的重力是变化的，所以需要先将地球与尘埃等效为两质点，才可用万有引力进行定量分析．设带电尘埃的质量为m ，电荷量为q ；地球的质量为M ，地球所带负电荷总量Q ，地球半径为R ，当尘埃放在距离地球表面高度为地球半径一半时，恰好悬浮，由库仑定律和万有引力定律可得：kQq (1.5R )2＝G Mm(1.5R )2，得kQq ＝GMm①当尘埃放在距离地球表面高度与地球半径相等时，受到的万有引力F ＝GMm(2R )2；受到的库仑力为：F ′＝kQq (2R )2，则F F ′＝GMmkQq②联立①②可知：F F ′＝1，故C 正确．命题点二 电场强度的理解及叠加 1．求解电场强度的常规方法电场强度是静电学中极其重要的概念，也是高考考点分布的重点区域之一．求电场强度常见的有定义式法、点电荷电场强度公式法、匀强电场公式法、矢量叠加法． 2．求解电场强度的非常规思维方法(1)等效法：在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景． 例如：一个点电荷＋q 与一个无限大薄金属板形成的电场，等效为两个异种点电荷形成的电场，如图8甲、乙所示．图8(2)对称法：利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．图9例如：如图9，均匀带电的34球壳在O 点产生的场强，等效为弧BC 产生的场强，弧BC 产生的场强方向，又等效为弧的中点M 在O 点产生的场强方向．(3)填补法：将有缺口的带电圆环补全为圆环，或将半球面补全为球面，从而化难为易、事半功倍．(4)微元法：将带电体分成许多元电荷，每个元电荷看成点电荷，先根据库仑定律求出每个元电荷的场强，再结合对称性和场强叠加原理求出合场强．例2 (2015·山东理综·18)直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图10.M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )图10A.3kQ4a 2，沿y 轴正向 B.3kQ4a 2，沿y 轴负向 C.5kQ4a 2，沿y 轴正向 D.5kQ4a2，沿y 轴负向 答案 B解析 因正电荷Q 在O 点时，G 点的场强为零，则可知两负电荷在G 点形成的电场的合场强与正电荷Q 在G 点产生的场强等大反向大小为E 合＝k Qa 2；若将正电荷移到G 点，则正电荷在H 点的场强为E 1＝k Q (2a )2＝kQ4a 2，因两负电荷在G 点的场强与在H 点的场强等大反向，则H 点的合场强为E ＝E 合－E 1＝3kQ4a2，方向沿y 轴负向，故选B.例3 如图11所示，xOy 平面是无穷大导体的表面，该导体充满z ＜0的空间，z ＞0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h2处的场强大小为(k 为静电力常量)( )图11A ．k 4q h2B ．k 4q 9h 2C ．k 32q 9h 2D ．k 40q 9h2静电平衡导体内部场强处处为零．答案 D解析 该电场可等效为分别在z 轴h 处与－h 处的等量异种电荷产生的电场，如图所示，则在z ＝h 2处的场强大小E ＝k q (h 2)2＋k q (3h 2)2＝k 40q 9h 2，故D 正确．电场强度叠加问题的求解思路电场强度是矢量，叠加时应遵从平行四边形定则，分析电场的叠加问题的一般步骤是：(1)确定分析计算场强的空间位置；(2)分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向；(3)依次利用平行四边形定则求出矢量和．3．已知均匀带电球体在球的外部产生的电场与一个位于球心的、电荷量相等的点电荷产生的电场相同．如图12所示，半径为R 的球体上均匀分布着电荷量为Q 的电荷，在过球心O 的直线上有A 、B 两个点，O 和B 、B 和A 间的距离均为R .现以OB 为直径在球内挖一球形空腔，若静电力常量为k ，球的体积公式为V ＝43πr 3，则A 点处场强的大小为( )图12A.5kQ 36R 2B.7kQ 36R 2C.7kQ 32R 2D.3kQ 16R 2答案 B解析 由题意知，半径为R 的均匀带电球体在A 点产生的场强E 整＝kQ (2R )2＝kQ 4R 2.挖出的小球半径为R 2，因为电荷均匀分布，其带电荷量Q ′＝43π(R 2)343πR 3Q ＝Q 8.则其在A 点产生的场强E 挖＝kQ ′(12R ＋R )2＝k ·Q 894R 2＝kQ 18R 2.所以剩余空腔部分电荷在A 点产生的场强E ＝E 整－E 挖＝kQ 4R 2－kQ 18R 2＝7kQ 36R 2，故B 正确． 4. (多选)如图13所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点有一电荷量为q (q ＞0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)()图13A ．k 3q R 2B ．k 10q 9R 2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2答案 B解析 由b 点处场强为零知，圆盘在b 点处产生的场强E 1大小与q 在b 点处产生的场强E 2大小相等，即E 1＝E 2＝k q R 2，但方向相反．由对称性，圆盘在d 点产生的场强E 3＝k q R 2，q 在d 点产生的场强E 4＝k q 9R 2，方向与E 3相同，故d 点的合场强E d ＝E 3＋E 4＝k 10q 9R 2，B 正确，A 、C 、D 错误．命题点三 电场中的平衡和加速问题1．电场力方向正电荷受力方向与场强方向相同，负电荷受力方向与场强方向相反．2．恰当选取研究对象，用“整体法”或“隔离法”进行分析．3．基本思路：(1)平衡问题利用平衡条件列式求解．(2)非平衡问题利用牛顿第二定律求解．4．库仑力作用下电荷的平衡问题与力学中物体的平衡问题相同，可以将力进行合成与分解．5．列平衡方程，注意电荷间的库仑力与电荷间的距离有关．例4 (多选)如图14所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6 C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2 kg(重力加速度g 取10 m/s 2；静电力常量k ＝9.0×109 N·m 2/C 2，A 、B 球可视为点电荷)，则( )图14A ．支架对地面的压力大小为2.0 NB ．两线上的拉力大小F 1＝F 2＝1.9 NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N①夹角120°；②等量异种电荷．答案 BC解析 小球A 、B 间的库仑力为F 库＝k Q ·Q r 2＝9.0×109×3.0×10－6×3.0×10－60.32N ＝0.9 N ，以B 和绝缘支架整体为研究对象，受力分析图如图甲所示，地面对支架支持力为F N ＝mg －F 库＝1.1 N ，由牛顿第三定律知，A 错误；以A 球为研究对象，受力分析图如图乙所示，F 1＝F 2＝m A g ＋F 库＝1.9 N ，B 正确；B 水平向右移，当M 、A 、B 在同一直线上时，A 、B 间距为r ′＝0.6 m ，F 库′＝k Q ·Q r ′2＝0.225 N ，以A 球为研究对象受力分析图如图丙所示，可知F 2′＝1.0 N ，F 1′－F 库′＝1.0 N ，F 1′＝1.225 N ，所以C 正确；将B 移到无穷远，则F 库″＝0，可求得F 1″＝F 2″＝1 N ，D 错误．例5 如图15所示，光滑绝缘的正方形水平桌面边长为d ＝0.48 m ，离地高度h ＝1.25 m ．桌面上存在一水平向左的匀强电场(除此之外其余位置均无电场)，电场强度E ＝1×104 N/C.在水平桌面上某一位置P 处有一质量m ＝0.01 kg ，电荷量q ＝1×10－6 C 的带正电小球以初速度v 0＝1 m/s 向右运动．空气阻力忽略不计，重力加速度g ＝10 m/s 2.求：图15(1)小球在桌面上运动时加速度的大小和方向？(2)P 处距右端桌面多远时，小球从开始运动到最终落地的水平距离最大？并求出该最大水平距离？答案 (1)1.0 m/s 2 方向水平向左 (2)38 m 58m 解析 (1)对小球受力分析，受到重力、支持力和电场力，重力和支持力平衡，根据牛顿第二定律，有：a ＝F m ＝qE m ＝10－6×1040.01m/s 2＝1.0 m/s 2，方向水平向左． (2)设球到桌面右边的距离为x 1，球离开桌面后做平抛运动的水平距离为x 2，则：x 总＝x 1＋x 2由：v 2－v 02＝2ax 1；代入，解得：v ＝1－2x 1设平抛运动的时间为t ，根据平抛运动的分位移公式，有：h ＝12gt 2，代入得：t ＝0.5 s. 水平方向，有x 2＝v t ＝0.51－2x 1，故 x 总＝x 1＋0.51－2x 1 令：y ＝1－2x 1；则：x 总＝1－y 2＋y 2故y ＝12，即：x 1＝38时，水平距离最大，最大值为 x max ＝58m5．(2013·新课标全国Ⅱ·18)如图16，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k .若三个小球均处于静止状态，则匀强电场场强的大小为( )图16 A.3kq 3l 2 B.3kq l 2 C.3kq l 2 D.23kq l2 答案 B6.如图17所示，水平面有方向向右的匀强电场，将质量相等的两个带异种电荷小球a 、b (可视为点电荷)，且电荷量大小分别为q a ＝3q ，q b ＝q ，由静止释放，二者之间距为r ，位置关系如图，发现两个小球始终处于相对静止状态．则下列说法正确的是( )图17A ．a 一定带正电，且电场强度大小为E ＝3kq 2r2 B ．a 一定带负电，且电场强度大小为E ＝3kq 2r2 C ．a 一定带正电，且电场强度大小为E ＝3kq r2 D ．a 一定带负电，且电场强度大小为E ＝3kq r2 答案 B解析 由于两小球始终处于相对静止状态，且二者之间的电荷量又不相等，说明二者受到的电场力一定不相等，而二者间的静电力一定相等，说明二者不可能是静止，而是一起做匀加速直线运动，根据电荷量关系可知，a 受的电场力较大，若a 为正电荷，受电场力和静电力均向右，则b 必为负电荷，而b 受的电场力和静电力都向左，二者不可能相对静止，所以a 一定为负电荷．且二者都具有相同的加速度，由牛顿第二定律可得：对ab 整体有：E (q a －q b )＝2ma ，即Eq ＝ma ，对b 有kq a q b r 2－Eq b ＝ma ，即3kq 2r 2－Eq ＝ma 联立得：E ＝3kq 2r2，所以B 正确．7．如图18所示，ABCD 为竖直放在场强为E ＝104 V/m 的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD 部分是半径为R 的半圆环，轨道的水平部分与半圆环相切，A 为水平轨道的一点，而且AB ＝R ＝0.2 m ．把一质量m ＝100 g 、带电量q ＝＋10－4 C 的小球，放在水平轨道的A 点，由静止开始被释放后，在轨道的内侧运动．求：(g ＝10 m/s 2)图18(1)它到达C 点时的速度是多大？(2)它到达C 点时对轨道的压力是多大？答案 (1)2 m/s (2)3 N解析 (1)设小球在C 点的速度大小是v C ，对轨道的压力大小为F N C ，则对于小球由A →C 的过程中，应用动能定理列出：2qER －mgR ＝12m v C 2；解得v C ＝2 m/s (2)在C 点时，小球受到轨道对它的弹力和电场力，应用牛顿第二定律，有：F N C ′－qE ＝m v 2C R；解得：F N C ′＝3 N 由牛顿第三定律知F N C ＝F N C ′＝3 N.一、整体法与隔离法整体法是指对整个系统进行研究的方法，即从部分与整体的联系中揭示整个系统的运动规律，使部分与整体辩证地统一起来，从而解决问题的科学思维方法．当我们研究整体的运动规律，而不涉及系统内部之间的相互作用时，可采用整体法从而使问题得到简捷巧妙的解答． 所谓隔离法是指把所研究的对象(包括物体或物体的一部分)，从系统中隔离开来，进行分析研究的方法．当我们要研究系统中的某个物体与其他物体(或物体中的某一部分与其他部分)的相互作用，寻求待求量与已知量的关系时，宜采用隔离法，将此物体(或物体中的某一部分)隔离出来，单独进行分析研究．典例1 如图所示，甲、乙两带电小球的质量均为m ，所带电荷量分别为＋q 和－q ，两球间用绝缘细线2连接，甲球用绝缘细线1悬挂在天花板上，在两球所在空间有沿水平方向向左的匀强电场，场强为E，且有qE＝mg，平衡时细线都被拉直．则平衡时的可能位置是哪个图()答案 A解析先用整体法，把两个小球视为一个整体．整体受到的外力有竖直向下的重力2mg、水平向左的电场力qE、水平向右的电场力qE和细线1的拉力F T1.由平衡条件知，水平方向受力平衡，细线1的拉力F T1一定与重力2mg等大反向，即细线1一定竖直．再隔离分析乙球，如图所示．乙球受到的力为：向下的重力mg、水平向右的电场力qE、细线2的拉力F T2和甲球对乙球的吸引力F引．要使乙球所受合力为零，细线2必须倾斜．设细线2与竖直方向的夹角为θ，则有tan θ＝qEmg＝1，θ＝45°，故A图正确．二、对称法对称性普遍存在于各种物理现象和物理过程之中，用对称法构建模型，就是在物理问题具有对称性的特点或经过变换具有对称性的特点时，把实际的、复杂的物理现象和物理过程简单化，构建出新的模型，从而分析求解的方法．典例2(多选)如图19所示，A、B为两个等量的正点电荷，O为其连线的中点，MON为其连线的中垂线，在中垂线上靠近O点的O′点放一带电荷量为＋q的小球(可视为点电荷，不计重力)，将此小球由静止释放，下列说法正确的是()图19A ．将小球由O ′点从静止释放后，向无穷远处运动的过程中，加速度一定越来越大，速度也一定越来越大B ．将小球由O ′点从静止释放后，向无穷远处运动的过程中，加速度先变大后变小，速度越来越大C ．从O ′点到无穷远处，电势逐渐降低D ．从O ′点到无穷远处，小球的电势能逐渐减小答案 BCD解析 A 、B 两个等量的正点电荷形成的电场关于直线MN 对称．在O 点，两个电荷产生的电场强度大小相等，方向相反，叠加为零，故O ′点的电场强度接近于零．在MON 中垂线上距离O 点无穷远处，电场强度也为零，所以在MON 中垂线上从O ′点到无穷远处，电场强度先变大，后变小．从O ′点到无穷远处，带电荷量为＋q 的小球受到的电场力先变大，后变小，其加速度也是先变大，后变小．由于电场力一直对小球做正功，故小球的速度越来越大，选项B 正确，A 错误．由于从O ′点到无穷远处电场力一直对小球做正功，故小球的电势能E p 逐渐减小，电势φ＝E p q，故从O ′点到无穷远，电势逐渐降低，故C 、D 正确．题组1 库仑定律的理解及应用1．保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率，甚至给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列数字中的( )A ．6.2×10－19 C B ．6.4×10－19 C C ．6.6×10－19 C D ．6.8×10－19C 答案 B解析任何带电体的电荷量都是元电荷的整数倍，即是1.6×10－19 C的整数倍，由计算可知，只有B选项是1.6×10－19 C的整数倍，故选项B正确．2. (多选)如图1所示，A、B为相互接触的用绝缘支架支撑的金属导体，起初它们不带电，在它们的下部贴有金属箔片，C是带正电的小球，下列说法正确的是()图1A．把C移近导体A时，A、B上的金属箔片都张开B．把C移近导体A，先把A、B分开，然后移去C，A、B上的金属箔片仍张开C．先把C移走，再把A、B分开，A、B上的金属箔片仍张开D．先把A、B分开，再把C移走，然后重新让A、B接触，A上的金属箔片张开，B上的金属箔片闭合答案AB解析C移近A时，带正电的小球C对A、B内的电荷有力的作用，使A、B中的自由电子向左移动，使得A上积累了负电荷，B上积累了正电荷，其下部的金属箔片也分别带上了与A、B同种性质的电荷．由于同种电荷间的斥力作用，所以金属箔片都张开，选项A正确．C 靠近后保持不动，把A、B分开，A、B上的电荷因受C的作用力不可能中和，因而A、B 仍带等量的异种感应电荷，此时再移走C，因A、B已经绝缘，所带电荷量不会变，金属箔片仍张开，选项B正确．先移走C，A、B上的感应电荷会马上在其相互之间的引力作用下中和，不再带电，所以金属箔片都不会张开，选项C错误．先把A、B分开，移走C，然后重新让A、B接触，A、B所带的异种电荷马上中和，金属箔片都不会张开，选项D错误．3．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q，球2的带电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此进1、2之间作用力的大小仍为F，方向不变．因此可知()A．n＝3 B．n＝4C．n＝5 D．n＝6答案 D解析由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F＝。

考点8 静电场 1 .（2007·新课标全国卷·T 18）（6分）.两个质量相同的小球用不可伸长的细线连结，置于场强为E 的匀强电场中，小球1和2均带正电，电量分别为1q 和2q （1q ＞2q ）。

将细线拉直并使之与电场方向平行，如图所示。

若将两小球同时从静止状态释放，则释放后细线中的张力T 为（不计重力及两小球间的库仑力）A.T =21（1q －2q ）E B.T =（1q －2q ）EC.T =21（1q +2q ）E D.T =（1q +2q ）E【解析】对小球1：1q E T ma -=，对小球2：2q E T ma +=，解得121()2T q q E =-，所以正确答案为A 。

【答案】：A2.（2007·新课标卷·T21）（6分）.匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图所示。

已知电场线的方向平行于△ABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V ，设场强大小为E ，一电量为1×610- C 的正电荷从D 点移到C 点电场力所做的功为W ,则A.W =8×610- J E ＞8 V/mB.W =6×610- J E ＞6 V/mC.W =8×610- J E ≤8 V/mD.W =6×610- J E ≤6 V/m【解析】D 为AB 的中点，则1461022A D DV V φφφ++===，从D 点移到C点电场力所做的功为 66()110(102)810DC D C W qU q J J φφ--==-=⨯⨯-=⨯；场强大小8/AB A B U E V m AB ABφφ->==，所以正确答案为A 。

【答案】：A3 .（2008·新课标卷·T21）（6分）如图所示，C 为中间插有电介质的电容器，a 和b为其两极板；a 板接地；P 和Q 为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P 板与b 板用导线相连，Q 板接地．开始时悬线静止在竖直方向，在b 板带电后，悬线偏转了角度α．在以下方法中，能使悬线的偏角α变大的是 （ ）A ．缩小a 、b 间的距离B ．加大a 、b 间的距离C ．取出a 、b 两极板间的电介质D ．换一块形状大小相同、介电常数更大的电介质【解析】本题考查电容器的两个公式。

专题07 静电场模型模型界定本模型主要归纳电场的产生、描述以及一种特殊电场＿＿匀强电场的性质，不涉及点电荷的电场．模型破解1.静电场的产生静电场产生于带电体的周围．2.静电场的基本性质对放入其中的电荷产生力的作用3.静电场的描述(i)电场的力的性质(I)电场强度放入电场中某点的电荷所受的电场力与所带电荷量的比值，E=F/q．电场强度是矢量，方向与放在该处的正电荷受力方向相同．当空间几个带电体同时存在时，他们的电场互相叠加形成合电场．合电场的电场强度等于各个带电体单独存在时所产生的电场强度的适量和．电场强度是绝对的，在场源电荷确定的情况下，空间每点场强的大小与方向都是唯一确定的．④与电场力的关系：F=qE(II)电场线为了形象地描述电场，人为地在电场中画出一系列从正电荷（无限远）出发到无限远（负电荷）终止的曲线（或直线），使曲线上每一点的切线方向都跟该点的电场强度方向一致．①电场线是起始于正电荷，终止于负电荷（或终止于无穷远处），或者电场线是起始于无穷远处，终止于负电荷.电场线不闭合.②电场线上任一点的切线方向都跟该点的电场强度方向一致.③电场线分布的疏密反映了电场的强弱，电场线分布密的地方电场强，电场线分布疏的地方电场弱.④电场线永远不相交，因为电场中某一点的电场强度只有惟一确定的方向，只能有一条电场线通过该点.⑤电场线不是客观存在的，它是为了形象地描述电场而假想的.６电场线不是带电粒子的运动轨迹．一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只○受电场力的带电粒子，只有同时满足以下两个条件时，两者才会重合：一是电场线为直线；二是电荷初速度为零，或速度方向与电场线平行．(III)计算电场强度的四种方法(a)计算电场强度的常用方法——公式法E=F/q是电场强度的定义式：适用于任何电场，电场中某点的场强是确定值，其大小和方向与试探电荷无关，试探电荷q充当“测量工具”的作用.E=kQ/r2是真空中点电荷电场场强的计算式，E由场源电荷Q和某点到场源电荷的距离r决定.E=U/d是场强与电势差的关系式，只适用于匀强电场，注意式中的d为两点间的距离在场强方向的投影.(b)计算多个电荷形成的电场场强的方法——叠加法当空间的电场由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和，其合成遵守矢量合成的平行四边形定则.(c)计算特殊带电体产生场强的方法补偿法对于某些物理问题，当待求的A直接去解很困难或没有条件求解时，可设法补上一个B，补偿的原则是使A+B成为一个完整的模型，从而使A+B变得易于求解，而且，补上去的B也必须容易求解.那样，待求的A 便可从两者的差值中获得，问题就迎刃而解了，这就是解物理题时常用的补偿法.用这个方法可算出一些特殊的带电体所产生的电场强度.微元法在某些问题中，场源带电体的形状特殊，不能直接求解场源在空间某点所产生的总电场.可将场源带电体分割，在高中阶段，这类问题中分割后的微元常有部分微元关于待求点对称，就可以利用场的叠加及对称性来解题.(d)计算感应电荷产生场强的有效方法——静电平衡法根据静电平衡时导体内部场强处处为零的特点，外部场强与感应电荷产生的场强（附加电场）的合场强为零，可知E感=-E外，这样就可以把复杂问题变简单了.(IV)E-x图象在给定了电场的E-x 图象后，可以由图线确定场强的变化情况，电势的变化情况，图中E-x 图线与x 轴所围图形面积表示电势差.在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况.在这类题目中，还可以由E-x 图象假设某一种符合E-x 图线的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题.(ii)电场的能的性质(I)电势电荷在电场中某一点的电势能与它的电荷量的比值，q /εϕ=. 电势是标量，无方向，但有正负.当空间存在多个场源或存在多种电场时，空间某一点的电势等于各场单独存在时在该点产生的电势的代数和.电场中两点间电势的差值叫做电势差，也叫电压.B A AB U ϕϕ-=，A B BA U ϕϕ-=，AB BA U U -=.④电势是相对的，与零电势点位置的选取有关．电势差是绝对的，只取决于电场本身与两点在电场中的位置．⑤电势能与电势的关系：ϕεq =电场力做功与电势差的关系：AB ABqU W =(II)等势面电场中电势相等的点组成的面 等势面一定与电场线垂直，即跟场强的方向垂直.在同一等势面上移动电荷时电场力不做功.电场线总是从电势高的等势面指向电势低的等势面.④任意两个等势面都不会相交.⑤等差等势面越密的地方电场强度越大，即等势面分布的疏密可以描述电场的强弱. (III)比较电势高低的几种方法利用电场线沿电场线方向，电势越来越低.利用电势差判断出U AB 的正负，再由B A AB U ϕϕ-=比较A ϕ、B ϕ的大小．利用点电荷电场中电势分布取无穷远处为零电势点，正电荷周围电势为正值，且离正电荷近处电势高；负电荷周围电势为负值，且离负电荷近处电势低.④利用电势叠加若有多个场源时，每个场源产生的电场中的电势已知或易于判定，可先将每个电场的电势先判定后叠加从而得到总电势.⑤利用电场力做功情况正电荷在电场力作用下移动时，电场力做正功，电荷由高电势处移向低电势处；正电荷克服电场力做功，电荷由低电势处移向高电势处.对于负电荷，情况正好相反.⑥利用电势能正电荷在电势高处电势能较大；负电荷在电势低处电势能较大.(IV)x -ϕ图象在电场的x -ϕ图象中，除了可以直接从图中了解各点电势大小及变化情况，还可以从图线的斜率上了解各点场强的大小及方向.当x -ϕ图象与粒子运动相结合时，可以涉及到的方面有粒子电性、电势能、电场力做功、动能、速度、加速度等.与E-x 图象类似，也可以由φ-x 图线的特征先假设是某一具有相同x -ϕ变化规律的电场，进而解决问题.(iii)场强与电势的关系场强是描述电场的力的性质的物理量，数值上等于单位正电荷在该处受到的电场力.它是一个矢量.电势是描述电场的能的性质的物理量，数值上等于单位正电荷在该点所具有的电势能，它是一个标量.二者的大小之间无直接的联系，在一个确定的电场中，某一点的场强是确定的，但该点的电势却与零势面的选取有关系：在场强为零的位置电势可以不为零，如两等量同性点电荷连线的中点处，静电平衡状态下的导体内部等；在电势为零的位置场强也可以不为零.如等量异种点电荷连线的中垂面上各点. 严格说来，由x d d U E ∆∆=-==ϕϕϕ12知场强是电势随空间的最大变化率，类似于加速度与速度的关系.当场强为零时，该点电势的变化率为零，若在某一区域内场强处处为零，则该区域内电势的变化率处处为零，即各点电势都相等；若空间某区域场强处处相同，则该区域内各点电势变化率相同，即沿任一方向上电势随距离都是均匀变化的，即同一方向上相同距离的点间电势差相同，只是在不同方向上电势变化率不同，沿场强所在方向上电势变化率最大.电势变化最快.例1.关于静电场，下列结论普遍成立的是（）A电场强度大的地方电势高，电场强度小的地方电势低 B电场中任意两点之间的电势差只与这两点的场强有关 C在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 D 将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零【答案】C例２.图为静电除尘器除尘机理的示意图。
