塑料排水板加固软土地基施工工艺及质量控制摘要：为了能够进一步强化加固处理某一个区域的软土地基，提升整个地基的承载能力，以综合、全面的角度来该区域地基的地下土质自然条件，根据塑料排水板的具体特征，应用对应的方法来加固软土地基。
本文主要通过阐述针对塑料排水板法来加固软土地基这项施工工艺技术，结合具体的设计参数要求、施工方法、质量控制、施工过程监测等等具体的要点，展开全方位的监测、控制、分析，发现利用这种方式加固软土地基的效果相对来说要更为显著。
关键词：塑料排水板；加固处理；软土地基；施工工艺；质量控制引言塑料排水板加固软土地基的施工方法，主要指的就是利用特别定制的插设机械设备将塑料排水板按照既定的间隔距离，直接插入到需要通过加固处理的软土地基中。
在加载预压力的作用之下，通过软土地基中的水、空气等，沿着塑料排水板内部的沟槽，通过横向方式直接排出软土地基的表面，通过上部的砂砾层朝着软土地基外面排出，以此来进一步达到加速地基凝固的重要目的。
一般来说，由于塑料排水板本身就具备了打设起来比较便捷、总体的成本造价相对来说比较低廉、对软土地基整个土体的干扰性比较小、工程施工质量更加可靠等等具体的优势，所以现如今，这种施工工艺方法愈来愈多的被应用在了公路软土地基、房屋建筑软土地基、码头港口软土地基、铁路软土地基等等的加固处理的过程中。
一、地质条件分析根据对应的区域所属工程施工过程中，对现场地质勘查资料的查收、整理、分析、研究，以及对现场岩土层的具体划分，可以利用自上而下的方式来将其分为：人工制造土层、粉质粘土层、淤泥质地的土层、风化泥岩、粉砂这几种类型。
一般来说，由于地质构造的原因，相对来说确实比较复杂，这样一来，也就直接导致了土质在空间形态分布方面的变化要相对来说要比较大，与本文所阐述工程关系比较紧密的是：人工制造土层、淤泥质地土层等等。
本次工程中，软土地基的总体面积为1.5万平方米，利用真空联合堆载预压、深层搅拌桩、打塑料排水板等等具体的处理方式z二、塑料排水板的具体设计参数与要求分析塑料排水板加固软土地基施工质量受多个因素的影响，其中就包括有对排水板具体设计参数的要求，一旦一项参数出现偏差，就可能造成施工质量受到影响。
塑料排水板处理软土路基施工工艺摘要：关键词：一、工程概况：青岛双积公路胶州湾软基处理工程，该段路基总长9.1km，实施软基处理长度8.827公里，沿线软土均分布在粉砂淤泥质海岸地貌内，分十二个路基处理区，平均深度14.5m，渗透系数大。
软基处理的效果直接关系到双积公路开通后的运营，而塑料排水板的施工是在粘土帷幕桩形成的一道粘土墙内打设80cm×80cm的塑料排水板，进行真空堆载联合预压。
以下简单介绍施工过程中一些关于塑料排水板处理软基的技术措施。
二、塑料排水板法的加固原理1、塑料排水板法的加固原理塑料排水板法是排水固结法的一种形式。
排水固结法或是先在地基中设置砂井或塑料排水板法等竖向排水体，然后利用建（构）筑物本身重量分级逐渐加载；或是在建（构）筑物建造以前，在场地先行加载预压（或者真空预压），使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法。
该方法是处理软土地基的有效方法之一，它可以解决以下两个问题：(1)沉降问题，使地基的沉降在加载预压期间大部分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差。
(2)稳定问题，加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。
塑料排水板法的加固原理是：利用插板机械在含水量大、孔隙比大、压缩性高、深厚的软土地基中插设具有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺设砂垫层而形成水平排水通道增加了土层的排水通道，三、塑料排水板施工工艺1、工艺流程平整场地→铺设土工布→修筑预拱坡面→铺设砂垫层→测量定位→排水板准备及打设塑料排水板→剪带移位。
2、平整场地采用挖机或推土机进行清理施工场地内的地表植被、表土层，清理厚度约为50cm，平整场地，并设置路基排水横坡。
3、铺设土工布铺设时从一端向另一端进行，端部应先铺，中间后铺，铺设时可采用搭接（≥30cm），粘合剂粘合或针刺结合法搭接。
无纺土工布铺设松紧应适度，防止过紧或褶皱，同时保持连续性和完整性。

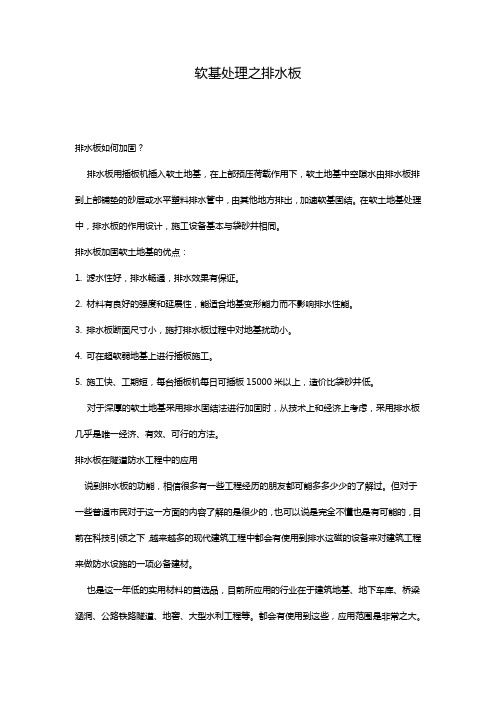

软基处理之排水板排水板如何加固？排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。
在软土地基处理中，排水板的作用设计，施工设备基本与袋砂井相同。
排水板加固软土地基的优点：1. 滤水性好，排水畅通，排水效果有保证。
2. 材料有良好的强度和延展性，能适合地基变形能力而不影响排水性能。
3. 排水板断面尺寸小，施打排水板过程中对地基扰动小。
4. 可在超软弱地基上进行插板施工。
5. 施工快、工期短，每台插板机每日可插板15000米以上，造价比袋砂井低。
对于深厚的软土地基采用排水固结法进行加固时，从技术上和经济上考虑，采用排水板几乎是唯一经济、有效、可行的方法。
排水板在隧道防水工程中的应用说到排水板的功能，相信很多有一些工程经历的朋友都可能多多少少的了解过。
但对于一些普通市民对于这一方面的内容了解的是很少的，也可以说是完全不懂也是有可能的，目前在科技引领之下，越来越多的现代建筑工程中都会有使用到排水这磁的设备来对建筑工程来做防水设施的一项必备建材。
也是这一年低的实用材料的首选品，目前所应用的行业在于建筑地基、地下车库、桥梁涵洞、公路铁路隧道、地窖、大型水利工程等。
都会有使用到这些，应用范围是非常之大。
今天来讲讲在隧道防水工程中的应用，对于防水板的铺设，设计一般采用射钉枪打入水泥钉悬挂防水板，但在实施过程中，因初期支护喷射混凝土较薄，且喷射厚度不均匀，遇喷射厚度较薄处，水泥钉很难打入，容易回弹伤人，特别是容易把钉帽打掉，水泥钉外露部分较锋利极易戳通防水板，造成防水板失效。
对于这样现象的发生，我们也会有更多的方案和施工队员的改良后应用。
岩土工程塑料排水板施工质量标准首先是排水板的施打要求：在施打过程中要保持排水板的垂直度，使之垂直偏差按进入深度控制在1.5cm至2cm。
排水孔的平面位置应按设计要求的间距施打，一般位置偏差不超过5cm。
塑料排水板在软土路基中的应用摘要：作为一种软土地基的处理方式，塑料排水板处理方式主要是指通过塑料排水板排空地基中的水，进而加速地基的固结沉降速度，最终使得地基的强度得以提高。
由于塑料排水板具备投资成本低、施工相对简单等优势，在当下的公路建设过程中得到了较为广泛的应用。
本文将结合高速软土路基处理工程实例，分析塑料排水板的具体施工过程，并对其沉降观测和加固效果进行论述。
关键词：塑料排水板；软土路基；施工技术塑料排水板是软土路基加固处理的一种施工技术。
这种施工技术的工作原理为采用插板机将带状塑料板插入到软土中，然后通过对地基表面堆载预压的方式，将软土中的水沿着塑料板通道排出，从而对软土路基起到固结作用。
塑料排水板施工技术是在砂井排水法和纸板排水板的基础上发展而来的。
塑料排水板施工技术具有施工操作简单、施工速度快、工程造价低、加固效果明显等特点，因此在高速公路、水工以及工业和民用建筑工程软土路基处理中广泛应用。
一、工程概况本工程为温州绕城高速公路西南线工程第七合同段施工建设项目。
在该高速公路的某一路段内存在软土问题。
软土的构成主要包括两个：一是淤泥、二是淤泥质土，另外局部还会存在碎石淤泥和夹粉砂层的淤泥质土。
在正常的情况下，软土的深度为1.5m处，厚度在5～17m之间。
如表所示为本工程软土的基本物理参数。
该工程需要加固的面积达到26640m2，塑料排水板一共设置了18500根，平均深度为30m。
铺设的土工织物的面积高达26640m2。
二、塑料排水板施工工艺本工程中进行塑料排水板的施工，其具体的施工工艺主要是先进行铺设砂砾排水垫层，再进行插塑料排水带，最后再进行铺设土工织物。
1、铺设砂砾排水垫层。
开挖排水沟要在路基测量放样完成后。
并在进行施工之前对路基的草皮和表面土层进行清理，并疏干路基地表水。
对于砂砾排水垫层的施工主要采取人工的形式进行，必要时可以辅助小型的机械。
铺设砂砾时要控制砂砾的厚度，正常情况下要控制在300mm以内。
塑料排水板软基处理施工工法1前言竖向塑料排水板处理软地基，是用塑料排水板将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。
塑料排水板法是排水固结法的一种形式。
排水固结法或是先在地基中设置砂井或塑料排水板法等竖向排水体，然后利用建（构）筑物本身重量分级逐渐加载；或是在建（构）筑物建造以前，在场地先行加载预压（或者真空预压），使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法。
该方法是处理软土地基的有效方法之一，它可以解决以下两个问题：（1）沉降问题，使地基的沉降在加载预压期间大部分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差。
（2）稳定问题，加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。
塑料排水板施工工艺以其施工速度快、造价低等优势在软基处理工程中占据了举足轻重的地位，但是，在插设塑料排水板施工中通常出现的回带现象，并且超出设计要求和施工规范规定。
针对这一问题，在珠海高栏港软基处理工程中对塑料排水板施工工艺进行了一些简单改进，取得了较为理想的效果。
2工法特点最早的排水固结法是砂井排水，但此法存在的问题是地基变形后，容易产生断颈和颈缩。
塑料排水板法弥补了砂井的不足,使施工工艺大大简化，工效成倍增长,具有以下显著特点：2.1塑料排水板是由厂家批量生产的，质量均匀且易控制，具有良好的透水和排水性能；2.2塑料排水板材料具有一定的强度及延伸率，适应地基变形的能力强；2.3重量轻（约15N/m），搬运方便，施工质量易控制和检查；2.4塑料排水板的断面尺寸小，插入时对地基土扰动小，连续性好；2.5施工机械简单，施工速度快，劳动强度小，施工场地整洁。
3适用范围3.1 本工法适用于工业及民用建筑、市政、道路及港口等工程的排水加固 地基。
3.2 适用于淤泥、淤泥质土、粉土及饱和性土等软土地基。
4工艺原理利用插板机械在含水量大、孔隙比大、压缩性高、深厚的软土地基中插设具 有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺 设砂垫层而形成水平排水通道增加了土层的排水通道，如图2所示。
塑料排水板固结处理软土地基原理与作用竖向塑料排水板处理软地基，是是人为在软土层内造成垂直排水渗水通道，塑料排水板滤水性好，能确保排水效果，在路堤填土自重载荷预压下加快排水的固结排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高软基强度和承载力和强度的目的。
而且塑料排水板有一定的强度和延伸率，具备适应地基变形的能力，板截面尺寸不大，插放时地基扰动小，施工方便。
这种方法的优点是：排水板是工厂生产的，质量容易控制，成本较低；在施工过程中没有排水孔断面不均匀和受堵塞的情况；断面小，对地基扰动小；打设机械轻，可用于较软的基地。
软土地基上，采用竖向塑料排水板与砂垫层组合进行地基处理。
主要工序为清淤与回填、排水板施打、砂垫层铺设和土工布铺设。
1、主要材料1.1、塑料排水板采用测深粘合型塑料排水板，每一批塑料排水板应经指定的检验部门的检验，且附有出厂合格证及试验、检验报告。
其性能：纵向通水量不小于60cm/s （侧压力350kpa情况下），复合体抗拉强度大于 2.5kn/10cm,弯折性能对折180度不断不剥离，浸水24小时滤膜渗透系数大于1.0*10cm/s，滤膜等效孔径小于0.075mm,滤膜梯形纵向撕裂强度力1202横向90N,顶破强度437N，芯板压屈强度大于350N。
在使用时，不仅要检查所有的出厂合格证、试验检验报告、数量，进场日期是否跟现场吻合，而且要经常检查塑料排水板的外套薄膜是否完好无损。
1.2、土工布采用设计要求型号的土工布。
目的：约束土体侧向位移，提高路堤抗滑稳定性，减少路基不均匀沉降。
1.3、土工格栅TGSG40双向塑料拉伸土工格栅，每延米纵横向拉伸强度大于 40kn/m，纵横向2%、5%伸长率时，拉伸力分别大于14kn、28kn，纵横向标称伸长率小于13%。
目的：约束土体侧向位移，提高路堤抗滑稳定性，减少路基的不均匀沉降。
1.4、砂垫层砂应用中粗砂，含泥量65%,渗透系数6X10-3〜6X10-2cm/s, 也可用砂砾、石屑（不含石粉）替代。
