四川省成都市石室中学物理第十一章 电路及其应用精选测试卷

高中物理必修第3册第十一章电路及其应用试卷测试卷附答案一、第十一章电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A．图甲中的1A、2A的示数相同B．图甲中的1A、2A的指针偏角相同C．图乙中的1A、2A的示数和偏角都不同D．图乙中的1A、2A的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A错误，B正确；CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。

2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q ne I t t== 代入解得， A vSN e I M ρ=解得电子定向移动的速率： A M v SN eρ=故A 正确，BCD 错误．3．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

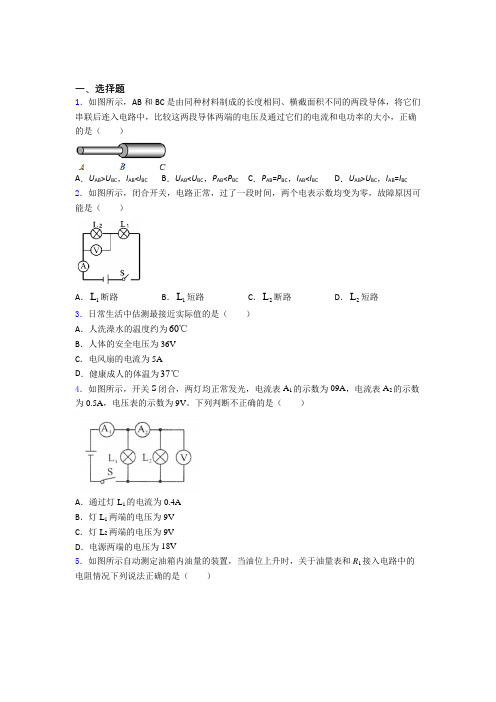

一、选择题1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流和电功率的大小，正确的是（）A．U AB>U BC，I AB<I BC B．U AB<U BC，P AB<P BC C．P AB=P BC，I AB<I BC D．U AB>U BC，I AB=I BC 2．如图所示，闭合开关，电路正常，过了一段时间，两个电表示数均变为零，故障原因可能是（）A．1L断路B．1L短路C．2L断路D．2L短路3．日常生活中估测最接近实际值的是（）A．人洗澡水的温度约为60℃B．人体的安全电压为36VC．电风扇的电流为5AD．健康成人的体温为37℃4．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V5．如图所示自动测定油箱内油量的装置，当油位上升时，关于油量表和R1接入电路中的电阻情况下列说法正确的是（）A．油量表相当于电流表，R1变大B．油量表相当于电流表，R1变小C．油量表相当于电压表，R1变大D．油量表相当于电压表，R1变小6．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A．电压表示数3V B．电流表将被烧坏C．灯L1亮，灯L2不亮D．电压表被烧坏7．如图所示的四个电路中，当开关闭合时，任意一个灯泡的灯丝烧断，其它灯泡都能正常工作的是（）A．B．C．D．8．如图，电源电压为3V，开关S闭合，下列说法正确的是（）A．若L2开路，电压表的示数为0VB．若L1开路，电压表的示数为3VC．若L1短路，电压表的示数为0VD．若L2短路，电压表的示数为0V9．如图所示，1L与2L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电流表，b为电流表，c为电压表C．a为电压表，b为电压表，c为电流表D．a为电流表，b为电流表，c为电流表10．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电压之比为1∶4D．两灯L1与L2电流之比为4∶111．如图所示电路中，闭合开关S后，两表示数如图所示，则（）A．甲表是A1表，通过L2的电流是0.6AB．甲表是A1表，通过L2的电流是0.4AC．甲表是A2表，通过L2的电流是1.0AD．甲表是A2表，通过L2的电流是0.4A12．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（）A．0.7A 0.4A B．0.3A 0.4A C．0.14A 0.4A D．0.7A 2A二、填空题13．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为μ的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带________ 0.3m（选填“正”或“负”）电，具有了_______的性质。

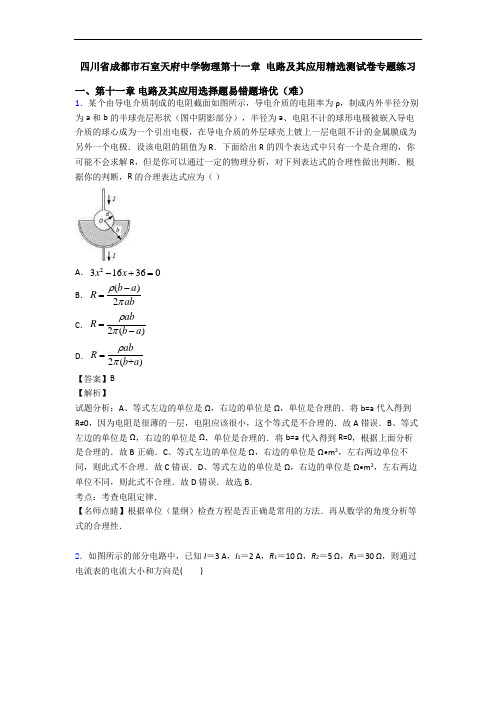

四川省成都市石室天府中学物理第十一章 电路及其应用精选测试卷专题练习一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。

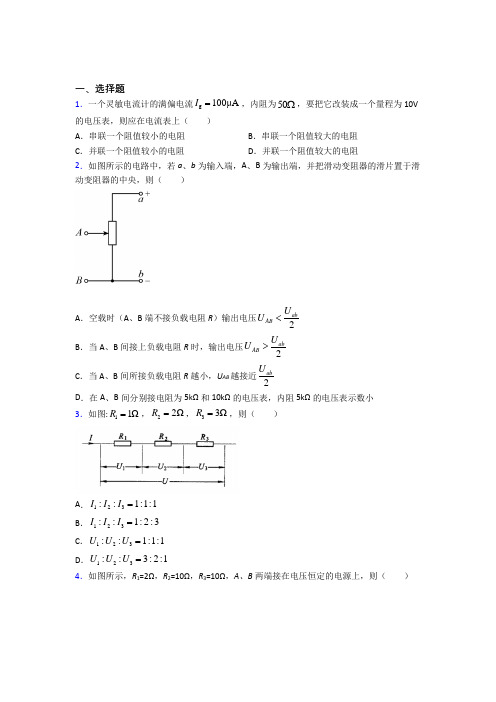

一、选择题1．一个灵敏电流计的满偏电流g 100μA I =，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ） A ．串联一个阻值较小的电阻 B ．串联一个阻值较大的电阻 C ．并联一个阻值较小的电阻 D ．并联一个阻值较大的电阻2．如图所示的电路中，若a 、b 为输入端，A 、B 为输出端，并把滑动变阻器的滑片置于滑动变阻器的中央，则（ ）A ．空载时（A 、B 端不接负载电阻R ）输出电压2abAB U U < B ．当A 、B 间接上负载电阻R 时，输出电压2abAB U U > C ．当A 、B 间所接负载电阻R 越小，U AB 越接近2abU D ．在A 、B 间分别接电阻为5kΩ和10kΩ的电压表，内阻5kΩ的电压表示数小 3．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =4．如图所示，R 1=2Ω，R 2=10Ω，R 3=10Ω，A 、B 两端接在电压恒定的电源上，则（ ）A ．S 闭合时，R 1与R 2的电压之比为1：5B ．S 闭合时通过R 1与R 2的电流之比为1：2C ．S 断开与闭合两情况下，电阻R 1两端的电压之比为2：1D ．S 断开与闭合两情况下，电阻R 2两端的电压之比为7：65．如图所示，将两个相同的电流表分别改装成1A (03A)~和2A (00.6A)~的电流表，把两个电流表并联接入电路中测量电流强度，则说法正确的是（ ）A ．1A 的指针半偏时，2A 的指针还没半偏B ．1A 的指针半偏时，2A 的指针已经超过半偏C ．1A 的读数为1A 时，2A 的读数为0.6AD ．1A 的读数为1A 时，干路的电流为1.2A6．如图所示，电路中的电阻110ΩR =，2120ΩR =，340ΩR =，则（ ）A ．当ab 端开路时，cd 之间的等效电阻是30ΩB ．当cd 端开路时，ab 之间的等效电阻是50ΩC ．当ab 端短路时，cd 之间的等效电阻是160ΩD ．当cd 端短路时，ab 之间的等效电阻是8Ω7．如图甲所示，R 1和R 2是材料相同、厚度相同、上下表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图乙所示的电路的A 、B 两端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2，则下列判断正确的是（ ）A ．R 1<R 2B ．R 1>R 2C ．U 1=U 2D ．U 1>U 28．如图所示是两个电阻的I -U 关系图线，图线1和2对应的导体电阻分别为R 1和R 2，下列结论中正确的是（ ）A ．12:2:3R R =B ．12:1:2R R =C ．将R 1与R 2串联后接于电源上，则电压比12:1:3U U =D ．将R 1与R 2并联后接于电源上，则电流比121:3I I =: 9．下列说法中正确的有（ ）A ．通过导体的电流越大，则导体的电阻越小。

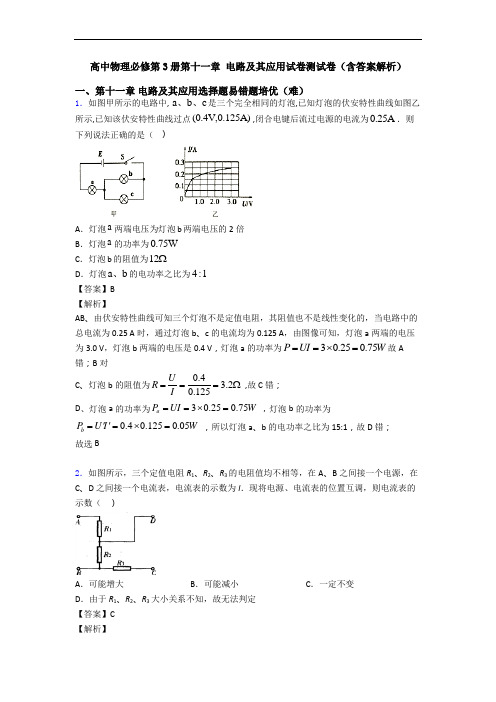

高中物理必修第3册第十一章 电路及其应用试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1 【答案】B 【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错；故选B2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C 【解析】两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323=1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a dbc P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．4．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4R D ．4R【答案】D 【解析】 【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

一、选择题1．下列实例中，人或机械对物体做功的是（）甲：小车在推力作用下前进一段距离乙：起重机把物体在空中平移一段距离丙：搬石头，搬而未起丁：物体在拉力作用下升高一段距离A．甲和乙B．甲和丁C．乙和丙D．丙和丁B解析：B甲图：推着小车前进，人对小车有推力的作用，小车在推力的方向上通过了距离，所以推力对小车做了功；乙图：起重机把物体在空中平移一段距离，此过程中，拉力与距离的方向垂直，故拉力没有做功；丙图：人用力搬石头但没有搬动，有力作用在石头上，但石头没有通过距离，故力对物体没有做功；丁图：绳子对物体有向上的拉力，物体在拉力的方向上通过了距离，所以拉力对物体做了功；综上所述，做了功的是甲和丁，故ACD不符合题意，B符合题意。

故选B。

2．如图所示，人造卫星在大气层外沿椭圆轨道绕地球运行，在卫星从远地点向近地点运动的过程中，以下说法正确的是（）A．动能逐渐增大，势能逐渐减小，机械能不变B．动能逐渐减小，势能逐渐增大，机械能不变C．动能逐渐增大，势能逐渐减小，机械能减小D．动能逐渐增大，势能逐渐减小，机械能增大A解析：A卫星在运行过程中质量不变，卫星在近地点时高度较低，速度较大，所以近地点时动能大、重力势能小；在远地点时高度较高，速度较小，所以在远地点动能小、重力势能大。

则卫星从远地点向近地点运动的过程中，速度越来越大，高度越来越低，即动能逐渐增大，重力势能逐渐减小，所以是重力势能转化为动能，此过程机械能守恒。

故A正确，BCD错误。

故选A。

3．下列情况下，小桂对物理课本做了功的是（）A．阅读静止在桌面上的物理课本B．水平推物理课本，但未推动C．物理课本自由下落的过程D．将物理课本从地面捡起的过程D解析：DA．物理课本没有移动距离，故不做功，故A选项不符合题意；B．水平推物理课本，但未推动，没有在力的方向上移动距离，故为劳而无功，故B选项不符合题意；C．物理课本自由下落的过程，小桂没有力作用在物理书上，故C选项不符合题意；D．将物理课本从地面捡起的过程，在力的方向上移动了距离，故做了功，故D选项符合题意。

第十一章 电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。

一、选择题1．如图所示，两个定值电阻1R 、2R 串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于1R 、2R 的电压表接在1R 两端，电压表的示数为8V 。

如果他把电压表改接在2R 两端，则电压表的示数将（ ）A ．等于4VB ．小于4VC ．大于4V 小于8VD ．等于或大于8V 2．电子绕核运动可以看做一环形电流。

设氢原子中的电子绕原子核在半径为r 的轨道上运动，用e 表示电荷量，m 表示电子的质量，k 为静电力常量。

则（ ）A ．电子运动的速率为k v mr=B ．电子运动的周期为2r m T e kπ= C ．电子运动形成的电流k v mr=D ．电子运动形成的电流2ek I r mr π=3．一个灵敏电流计的满偏电流g 100μA I =，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个阻值较小的电阻B ．串联一个阻值较大的电阻C ．并联一个阻值较小的电阻D ．并联一个阻值较大的电阻4．有一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位长度的导线中有n 个自由电子，电子的电量为e ，此时电子的定向移动速度为v ，在t 时间内，通过导线的横截面积的自由电子数目可表示为（ ）A ．nvstB ．I t e ∆C ．nv tD ．I t se∆ 5．在某次创新实验大赛中，一实验小组需要使用量程为（0~3A ）的电流表和量程为（0~15V ）的电压表。

主办方仅给提供一只毫安表（内阻R g =99Ω，满偏电流I g =6mA ），定值电阻R 1=1Ω，以及0~9999.9Ω的变阻箱R 2。

该实验小组根据实验器材设计的电路如图所示，则（ ）A．电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R2=40ΩB．电键K掷于1时，可政装成量程为0~15V的电压表，此时R2=2401ΩC．电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R2=400ΩD．电键K掷于2时，可改装成量程为0~15V的电压表，此时R2=24Ω6．有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（）A．电阻A的阻值大于电阻BB．电阻A的阻值小于电阻BC．两电阻并联时，流过电阻A的电流强度较小D．两电阻串联时，流过电阻A的电流强度较大7．如图所示电路将两个相同的电流计分别改装成A1（03A）和A2（00.6A）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（）A．A1的读数为0.6A时， A2的读数为0.6AB．A1的读数为1A时，A2的读数为0.2AC．A1的指针偏转角度大于A2的指针偏转角度D．A1的指针偏转角度小于A2的指针偏转角度＝，其中S为导体的横截面积，n为导体单位体积内的自8．导体中电流I的表达式I nqSv由电荷数，q为每个自由电荷所带的电荷量，v表示的是（）A．导体运动的速率B．导体传导的速率C．电子热运动的速率D．自由电荷定向移动的速率9．如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则（）A．S断开时，R1与R2的电压之比为2:5B ．S 闭合时，通过R 1与R 2的电流之比为1:1C ．S 断开与闭合两种情况下，通过电阻R 2的电流之比为7:14D ．S 断开与闭合两种情况下，电阻R 1两端的电压之比为7:1210．一个标有“220V ，100W”字样的普通白炽灯，两端所加的电压由0逐渐增大到220V ，在此过程中，电压U 和电流I 的关系可用图线表示。

一、选择题1．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。

一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动2．关于并联电路，下列说法中错误的是（ ）A ．总电阻阻值必小于每一只电阻阻值B ．其中一只电阻阻值增大时，总电阻阻值必减小C ．再并联一只电阻时，总电阻阻值必减小D ．拿掉一只电阻时，总电阻阻值必增大3．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =4．金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。

已知一段粗细均匀的铜线中通过的电流为20A ，设每个铜原子提供一个自由电子为载流子．．．．．．．．．．．．．．．．．．，电子的电量为1.6×10﹣19C 。

另外还有一些可供选择的物理量：阿伏伽德罗常数N 0，铜的摩尔质量μ，铜线的长度L ，铜线的电阻R ，铜线的质量m ，铜线两端的电压U 。

则为估算出电子定向运动的速度，从以上物理量中应该选用的是（ ）A ．N 0、μ、m 、RB ．μ、m 、U 、RC ．N 0、μ、m 、LD ．μ、m 、L 、R 5．如图所示，为了测量R x 的电阻，电流表事先已经接好，拿电压表的K 接线柱去分别试触b 、c 两点，发现电流表示数有变化明显，电压表示数基本不变。

则下列说法正确的是（ ）A ．此电阻为小电阻，K 接b 误差较小，测量结果略微偏小B ．此电阻为小电阻，K 接c 误差较小，测量结果略微偏大C ．此电阻为大电阻，K 接b 误差较小，测量结果略微偏小D ．此电阻为大电阻，K 接c 误差较小，测量结果略微偏大6．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr ke πB ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 7．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大8．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为（ ）A ．8UB ．4UC ．2UD ．U9．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为h ，大柱体柱截面边长为a ，小柱体柱截面边长为b ，则（ ）A ．从图示电流方向看大柱体与小柱体的电阻之比为a ：bB ．从图示电流方向看大柱体与小柱体的电阻之比为1：1C ．若电流方向竖直向下，大柱体与小柱体的电阻之比为a ：bD ．若电流方向竖直向下，大柱体与小柱体的电阻之比为2a ：2b10．如图所示为某同学设计的多用电表的原理示意图。

一、选择题1．某一电流计G 的满偏电流为I g 、内阻为R g ，与一电阻箱R 并联后构成一电流表A ，接在电路中的M 、N 两点。

若增大电阻箱的电阻R ，下列说法正确的是（ ）A ．电流表A 的内阻增大B ．电流表A 的量程增大C ．若MN 两端的电流不变，G 的指针偏角变小D ．若MN 两端的电压不变，G 的指针偏角变小A 解析：AA ．根据电流表的改装原理可知电流表A 的内阻为g A gRR R R R =+则电阻R 越大，电流表的内阻R A 越大，故A 正确；B ．当电流计G 的满偏电流为I g 时，电阻箱的电阻R 越大，流过电阻箱的电流越小，电流表的量程越小，故B 错误；C ．若MN 两端的电流不变，电阻箱的电阻R 越大，R 上分流越小，G 的指针偏角越大，故C 错误；D ．若MN 两端的电压不变，电流计G 的电流不变，G 的指针偏角不变，故D 错误。

故选A 。

2．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端仍然加电压Ｕ的情况下，通过金属丝的电流为（ ） A ．9I B ．3IC ．13ID ．19I D 解析：D设拉长前的电阻为1R ，金属丝长度为1l ，横截面积为1S ，体积为1V ，拉长后电阻为2R ，金属丝长度为2l ，横截面积为2S ，体积为2V ，拉长前后根据欧姆定律可得1U IR = 2UI R由电阻定律可得111l R S222l R S 金属丝的物理量关系为111V l S 222V l S12V V = 123l l联立以上各式解得19II 所以，只有选项D 正确。

故选D 。

3．如图所示，用伏安法测电阻R 0的值时，M 、N 接在恒压电源上，当S 接a 时电压表示数10V ，电流表示数0.2A ；当S 接b 时，电压表示数12V ，电流表示数0.15A 。

下列叙述正确的是（ ）A ．为了较准确地测定R 0的值，S 应接在a 点，R 0的真实值为50Ω。
