工程制图课件第七章•第七章概述•工程图基本知识•视图与投影原理•剖视图与断面图绘制方法•零件图绘制方法与步骤•装配图绘制方法与步骤•章节小结与复习建议目录01第七章概述掌握工程制图的基本知识和技能,能够熟练绘制和阅读工程图样。
理解第七章涉及的投影原理、视图表达和尺寸标注等内容。
培养空间想象力和形象思维能力,提高解决实际问题的能力。
学习目标与要求章节内容简介介绍正投影法的基本原理和应用,包括点、线、面的投影规律。
讲解三视图、剖视图、断面图等视图表达方法,以及尺寸标注的规定。
介绍零件图的内容、视图选择和尺寸标注等绘制要点。
讲解装配图的作用、内容、识读方法和步骤。
投影原理视图表达零件图绘制装配图识读重点难点提示重点投影原理的理解和应用,视图表达方法的掌握,零件图和装配图的绘制与识读。
难点空间想象力的培养,复杂形体的视图表达和尺寸标注,装配图中零件之间的相对位置和装配关系的理解。
02工程图基本知识工程图定义及作用工程图定义工程图是用各种线型、符号、文字、数字等绘制而成的,用于表达设计思想、制造要求和交流技术信息的一种技术文件。
工程图作用工程图是工程界的技术语言,是设计、制造、施工、检验等各环节的重要依据,也是进行技术交流的重要工具。
工程图种类与特点种类根据专业不同,工程图可分为机械图、建筑图、电气图、水利图等。
每种工程图都有其特定的绘制标准和要求。
特点工程图具有严谨性、精确性、规范性和可读性等特点。
在绘制工程图时,必须严格遵守相关标准和规范,确保图纸的准确性和可读性。
绘图比例与尺寸标注绘图比例绘图比例是指图纸上图形与实物相应要素的线性尺寸之比。
选择合适的绘图比例可以确保图纸的清晰度和易读性。
尺寸标注尺寸标注是工程图中的重要组成部分,用于表示图形中各部分的真实大小和相对位置。
尺寸标注必须准确、清晰、完整,符合相关标准和规范。
03视图与投影原理视图概念及分类视图概念视图是工程制图中用于表达三维物体形状和大小的一种二维图形表示方法。
§7-3 齿轮齿轮是机械传动中广泛应用的传动零件,它可以用来传递动力、改变转速和旋转方向。
其常见的传动形式有:圆柱齿轮传动(图7-28a),用于两平行轴间的传动;圆锥齿轮传动(图7-28b)所示,用于相交两轴间的传动;蜗杆、蜗轮传动(图7-28c)所示,用于交叉两轴间的传动。
(a)圆柱齿轮(b)圆锥齿轮(c)蜗轮蜗杆图7-28 常见齿轮传动形式一、圆柱齿轮圆柱齿轮的轮齿有直齿、斜齿、人字齿等,如图7-29所示,直齿圆柱齿轮是齿轮中常用的一种。
(a)直齿轮(b)斜齿轮(c)人字齿图7-29 圆柱齿轮1.直齿圆柱齿轮各部分名称和主要参数(图7-30)(1)齿顶圆通过齿轮轮齿顶端的圆称为齿顶圆,其直径用d a表示。
(2)齿根圆通过齿轮轮齿根部的圆称为齿根圆,其直径用d f表示。
(3)分度圆齿轮设计和加工时计算尺寸的基准圆,它是一个假想圆,在该圆上,齿厚s与齿槽宽e相等,分度圆直径用d表示。
(4)节圆在两齿轮啮合时,齿廓的接触点将齿轮的连心线分为两段。
分别以o1、o2为圆心,以o1c、o2c为半径所画的圆,称为节圆,其直径用d′表示。
齿轮的传动就可以假想成这两个圆在作无滑动的纯滚动。
正确安装的标准齿轮,分度圆和节圆直径相等,即d=d′。
(5)齿顶高分度圆到齿顶圆之间的径向距离,称为齿顶高,用h a表示。
(6)齿根高分度圆到齿根圆之间的径向距离,称为齿根高,用h f表示。
(7)齿高齿顶圆到齿根圆之间的径向距离,称为齿高,用h表示,h =h a+ h f。
(8)齿厚在分度圆上,同一齿两侧齿廓之间的弧长,称为齿厚,用s表示。
图7-30齿轮各部分名称和代号(9)齿间在分度圆上,齿槽宽度的一段弧长,称为齿间,也称为齿槽宽,用e表示。
(10)齿距在分度圆上,相邻两齿同侧齿廓之间的弧长,称为齿距,用p表示。
(11)齿形角(啮合角、压力角)渐开线圆柱齿轮基准齿形角为20°,它等于两齿轮啮合时齿廓在节点处的公法线与两节圆的公切线所夹的锐角,称为啮合角或压力角,用字母α表示。
第七章标准件与常用件在各种机器设备上,都需要一些应用广泛,需求量大的零件,例如:螺栓、螺钉、螺母、键、轴承等,国家标准对这些零件的结构形式、尺寸规格和技术要求等都有统一的规定,并由专门的工厂大量生产,这类零件称为标准件。
有些零件,如齿轮等其结构形式、尺寸规格只是部分地实现了标准化,这类零件称为常用件。
本章将介绍标准件及常用件的基本知识、规定画法、代号及标注方法。
§7-1 螺纹及其螺纹紧固件一、螺纹螺纹是指在圆柱或圆锥表面上,沿螺旋线所形成的,具有相同断面的连续凸起和沟槽。
在圆柱或圆锥外表面上形成的螺纹,称为外螺纹;在其内表面上形成的螺纹,称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
图7-1是内、外螺纹的常见加工方法。
7-1内、外螺纹的加工方法1.螺纹要素及其结构(1)牙型在通过螺纹轴线的断面上,螺纹的轮廓形状,称为螺纹牙型。
常见的螺纹牙型有三角形、梯形、锯齿形、矩形等,不同牙型的螺纹有不同的用途,并有相对应的名称及特点代号(图7-2)。
图7-2 螺纹牙型(2)螺纹的直径螺纹的直径分为基本大径(外螺纹用d表示,内螺纹用D表示)、基本中径和基本小径(图7-3)。
外螺纹的基本大径和内螺纹的基本小径(即螺纹体上用手摸得着的直径)称为顶径。
螺纹的公称直径为基本大径(管螺纹用尺寸代号表示)图7-3 螺纹的要素(3)线数n螺纹有单线和多线之分。
沿一条螺旋线形成的螺纹,称为单线螺纹;沿两条或两条以上,且在轴向等距离分布的螺旋线所形成的螺纹,称为多线螺纹(图7-4)。
图7-4 单线螺纹和双线螺纹(4)螺距P和导程Ph相邻两牙在中径线上对应两点间的轴向距离,称为螺距;在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离,称为导程(图7-4)。
螺距、导程、线数的关系是:导程Ph=螺距P×线数n,对于单线螺纹:导程Ph=螺距P。
(5)旋向螺纹分左旋和右旋两种。
顺时针旋转时旋入的螺纹,称为右旋螺纹;逆时针旋转时旋入的螺纹,称为左旋螺纹(图7-5)。

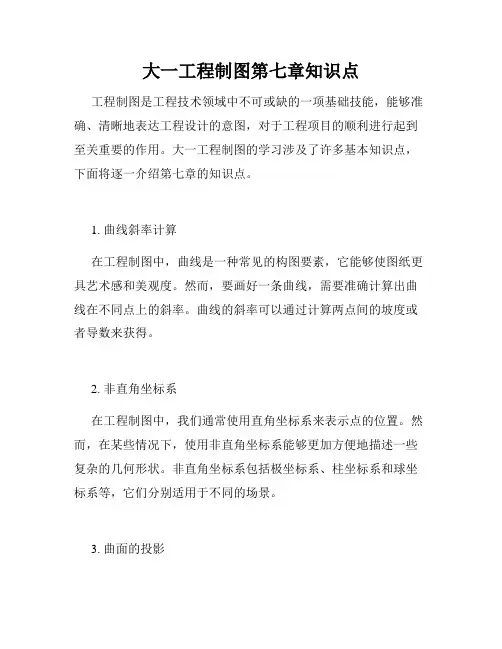

大一工程制图第七章知识点工程制图是工程技术领域中不可或缺的一项基础技能,能够准确、清晰地表达工程设计的意图,对于工程项目的顺利进行起到至关重要的作用。
大一工程制图的学习涉及了许多基本知识点,下面将逐一介绍第七章的知识点。
1. 曲线斜率计算在工程制图中,曲线是一种常见的构图要素,它能够使图纸更具艺术感和美观度。
然而,要画好一条曲线,需要准确计算出曲线在不同点上的斜率。
曲线的斜率可以通过计算两点间的坡度或者导数来获得。
2. 非直角坐标系在工程制图中,我们通常使用直角坐标系来表示点的位置。
然而,在某些情况下,使用非直角坐标系能够更加方便地描述一些复杂的几何形状。
非直角坐标系包括极坐标系、柱坐标系和球坐标系等,它们分别适用于不同的场景。
3. 曲面的投影曲面投影是指将三维空间中的曲面投影到二维平面上,并保持其形状和比例。
在工程制图中,曲面的投影可以通过不同的方法实现,如平行投影、透视投影等。
掌握曲面投影的方法,可以帮助我们更好地理解和表达工程设计中的各种曲面形状。
4. 轴测投影轴测投影是一种常用的工程制图方法,用于在平面上呈现三维物体的形状和比例。
常见的轴测投影方法包括等轴测投影、斜轴测投影和立体投影等。
对于工程师来说,掌握轴测投影的原理和技巧,能够更加准确地理解和表达工程图纸中的各种构造和细节。
5. 线性公差在工程制图中,由于制造和测量误差的存在,无法完全避免尺寸的偏差。
线性公差是一种常见的尺寸偏差表示方法,它通过上下限的范围来表示允许的尺寸偏差。
通过合理设置线性公差,可以确保工程制图的准确性和可行性,避免因尺寸偏差导致的工程问题。
6. 尺寸链和基准链尺寸链和基准链是工程制图中用于表达尺寸关系和基准位置的重要方法。
尺寸链是将各个尺寸以箭头串接起来,形成一个链条,并通过标注的方式表示尺寸之间的关系和约束。
基准链则是通过基准面或基准点来确定其他尺寸的位置和相对关系。
7. 标注和注释在工程制图中,标注和注释起到了解释和说明图纸内容的作用。
