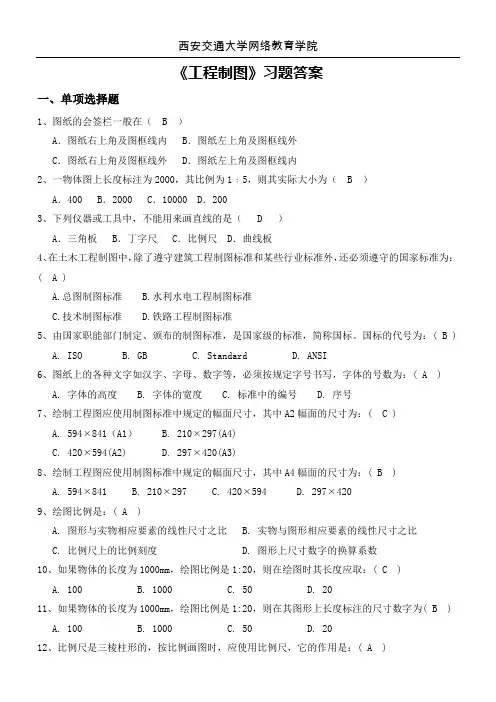

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

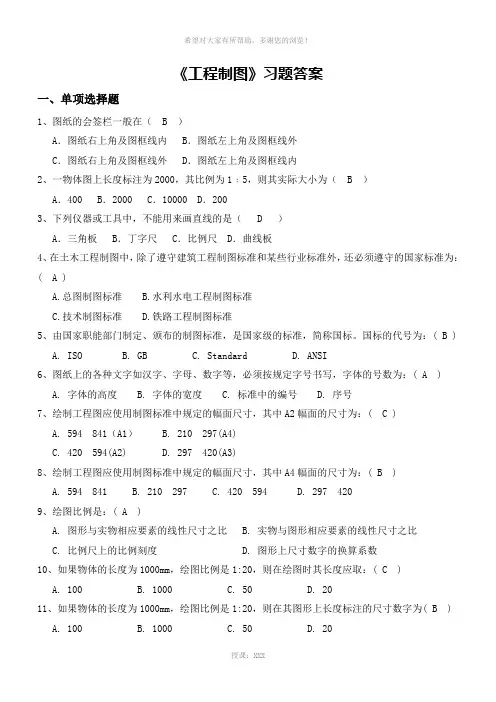

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

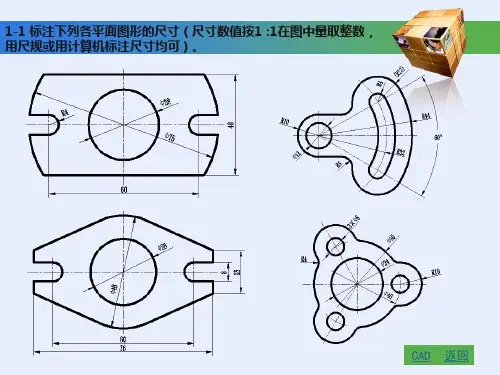

第1章制图的基本知识和技能垂直垂直不垂直不垂直（1）（2）_ ___根据立体图，完成物体的三视图。
章组合体总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.13.1.1.11.21.31.42.14.15.16.17.18.19.20.安全施工措施21.锅炉施工方案22.汽轮机施工方案23.电气施工方案24.热工测量信自动控制系统施工方案25.主要机具一览表26.对甲方的要求2.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。
1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。
施工中执行的有关国家、行业规范。
1.4甲方对该工程的安装、进度要求。
2.工程概况总目录27.编制依据28.29.30.31.32.33.34.35.36.37.38.39.3.1.11.21.3施工中执行的有关国家、行业规范。
1.4甲方对该工程的安装、进度要求。
2.工程概况总目录40.编制依据41.工程概况42.施工平面布置43.施工进度计划表44.施工管理机构及人员配置45.质量目标及保证措施46.安全施工措施47.锅炉施工方案48.汽轮机施工方案49.电气施工方案50.热工测量信自动控制系统施工方案51.主要机具一览表52.4.1.11.21.31.42.53.54.55.56.57.58.59.60.锅炉施工方案61.汽轮机施工方案62.电气施工方案63.热工测量信自动控制系统施工方案64.主要机具一览表65.对甲方的要求5.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。
1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

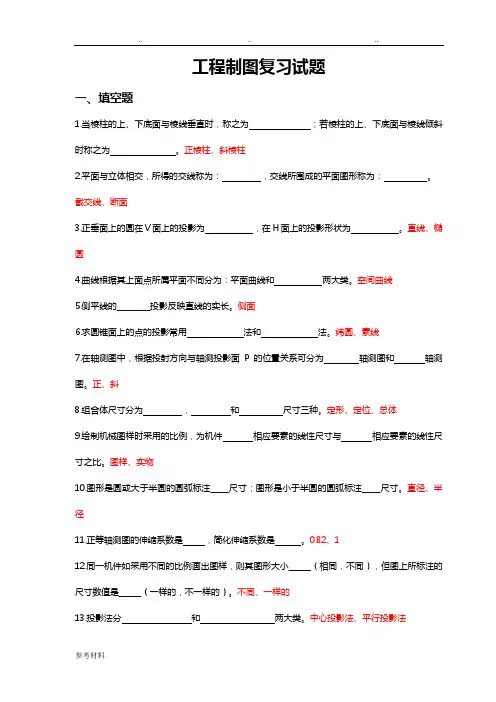

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。
2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。
6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7.简述绘制工程图样时如何选择和标注比例。
8.简述在工程图样中粗实线的用途。
9.简述投影面平行线的投影特性。
10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。
11.简述组合体尺寸标注的方法。
二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。
1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。
3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。
2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
1.工整、清楚、均匀、整齐。
2.图形、实物。
3.尺寸数字、尺寸界线、尺寸线、尺寸线终端。
4.定形尺寸。
5.定位尺寸。
6.数值、无关。
7.豪米。
1.完工。
2一次、清晰。
3定形、定位。
4上方、中断、向上。
5平行。
6圆心。
7顶、水平。
8A0、A1、A2、A3、A4。
9徒手。
10计算机。
11圆规、分规、三角板、丁字尺。
12相切。
1.x．2.z．3.x、z．4.一般位置直线、投影面平行线、投影面垂直线。
5.投影。
6.中心投影、平行投影。
二（2）1中心投影。
2平行投影。
3斜投影法、正投影法。
4唯一、位置、形状。
5实长、实行。
6点。
7直线。
二（3）1．直线、类似形。
2．水平、正立、侧立。
3．第一分角。
4．主、俯、左。
5．粗实线、虚线。
6．长、高、长、宽、高、宽。
二（4）1铅垂、正垂、侧垂。
2一般位置直线。
3投影面平行线、水平、正平、侧平。
4平面。
5该平面。
6同面。
7不变。
二（5）1平行、相交、交叉。
2平行、平行。
3交叉。
4实长、倾角、平行、实长。
5点、实长、垂直。
二(6)1一般位置平面、投影面平行面、投影面垂直面。
2一般位置平面。
3垂直面。
4直线、倾角。
5平行面。
6实形、直线、平行。
1. 中心投影法和平行投影法。
2. 正投影法和斜投影法。
3．多面正投影图。
4.①正面投影与点的水平投影。
②正面投影与点的侧面投影。
③水平投影到OX轴的距离等于点的侧面投影。
5. 一般位置直线、投影面平行线和_ 投影面垂直线。
1 平行、相交、交叉三种。
2. 同面投影也一定平行。
3. 同面投影也一定相交，同面投影。
4.也反映直角。
5.一般位置平面、投影面垂直面和投影面平行面。
1. 取点，取线，取线，取点。
2. _平行__、相交_和_垂直___。
3. 积聚性法和辅助线法。
4. _平行__、相交_和_垂直。
5. 积聚性法线面交点法和辅助平面法。
1.(1) 将已知的各投影联系起来阅读(2) 运用形体分析读图(3) 运用线面分析读图第九章3、装配图中所有零、部件均须编写序号,相同规格尺寸的零、部件应另编一个序号.编号时,在零、部件可见轮廓内画一小实心圆,用细实线引出到该视图最外端轮廓线的外面,终端画一横线或圆圈(采用细实线),序号填写在指引线的横线上或圆圈内,序号数字要比尺寸数字大一号,在较大幅面的图样中,编号的字高可比其尺寸数字高度大两号.若零件很薄(或已涂黑)不便画圆点时,可用箭头代替,另外也可以不画水平线和圆,在指引线另一端附近注写序号,序号字高比尺寸数字大两号；指引线尽量分布均匀,不要彼此相交,也不要过长.当通过有剖面线的区域时,指引线不应与剖面线平行.指引线可以画成折线,但只能弯折一次,对于一组紧固件(如螺栓、螺母、垫圈等)以及装配关系清楚的零件组,可以采用公共指引线；装配图中的编号,应按水平或垂直方向排列整齐,并且按顺时针或逆时针方向顺次排列,并尽可能均匀分布；装配图中的标准化零、部件(如滚动轴承、电动机等)看作一个整体,只编写一个序号,与一般零件一同填写在明细栏内.还可以将标准件的名称、规格、数量和国际代号直接注写在图上而不再编写在序号之内.4、在设计和绘制装配图过程中,应考虑到装配结构的合理性,以保证机器和部件的性能,并给零件的加工和装拆带来方便.确定合理的装配结构,需具有丰富的实际经验。
第二章1、投影法分为中心投影法和平行投影法，正投影是投影线相互平行，并且垂直投影面。
2、点的三面投影特性有：一个点的正面投影与其它二投影连线分别垂直X轴和Z轴，点的投影到各投影轴的距离等于空间点到相应投影面的距离，点的水平投影到X轴的距离等于点的侧面投影到Z轴的距离。
3、一般位置直线的投影小于实长，且各投影与相应投影轴的夹角均不能反映实际夹角；投影面平行线在与其平行的投影面上投影反映实长，它与两个投影轴的夹角分别反映空间直线与另外两个投影面的真实夹角，在另外两个投影面的投影，平行于相应的投影轴，且都小于实长；投影面垂直线在所垂直的投影面上的投影积聚为一点，其余两个投影均反映实长，且与相应的投影轴垂直。
第二章4、以线段在某投影面上的投影为一直角边，以线段两端点在该投影面垂直方向的坐标差为另一直角边，它们所构成的直角三角形的斜边即等于线段的实长，斜边与线段投影的夹角即等于线段对该投影面的倾角。
5、两直线垂直相交，若其中一直线平行于某投影面，则此两直线在该投影面上的投影依然相互垂直，反之也成立。
6、一般位置平面的投影小于实形，且与投影面均倾斜；投影面平行面在与其平行的投影面上投影反映实形，在另外两个投影面上的投影积聚为直线，且平行于相应的投影轴；投影面垂直面在所垂直的投影面上的投影积聚为一直线，它与投影轴的夹角分别反映该平面与另外两个投影面的倾角，在其余两个投影面上的投影均为小于原平面图形的类似形。
7、在要解决一般位置几何要素的度量或定位问题时使用换面法解题，用换面法解题时应遵循哪原则：新位置的投影面必须与空间几何要素处于有利于解题的位置，新位置的投影面必须垂直于原投影面体系中保留的投影面，组成一个相互垂直新的两投影面体系。
第三章1、需要画出组成平面立体的平面和棱线的投影，并将可见的棱线画成实线，不可见的棱线画成虚线。
2、相同点是需要作辅助线，不同点是一个是立体，一个是平面。
3、怎样在投影图中表示曲面立体？通过曲面立体的转向轮廓线判断各个表面的没有积聚性投影的可见性。
第三章4、圆柱的截交线分三种：截平面与圆柱轴线垂直为圆、截平面与圆柱轴线平行为两平行的直线、截平面与圆柱轴线倾斜为椭圆，用表面取点法作图；圆锥截交线分五种：过圆锥顶点的截交线为等腰三角形、和圆锥轴线垂直的为圆、其它三种为椭圆、双曲线、抛物线，用表面取点法和辅助平面法作图；圆球的截交线为圆，用表面取点法和辅助平面法作图。
5、相贯线的性质：相贯线是两立体表面的共有线，也是两立体表面的分界线；一般为封闭的空间曲线，特殊情况下可能是平面曲线或直线。
选择辅助平面的一般为投影面平行面或投影面垂直面。
6、根据曲面立体的转向轮廓线可见性判别相贯线的可见性。
7、在自行车上的车架子、车座子等第四章1、组合体的组合形式有叠加、切割、综合。
2、形体分析法是通常假想把组合体分解成由若干个基本形体组成，并弄清各个基本形体的形状及其相对位置、组合形式和表面连接关系，以达到了解整体的目的。
线面分析法是根据视图中的封闭线框和图线的意义，对线、面进行投影分析，从而读懂物体表面的局部形状和相当位置，进一步想象出物体的形状。
3、组合体相邻表面的连接关系有相交、相切、共面、不共面。
第四章4、画组合体时，主视图选择一般将组合体按自然位置安放，选择较多地反映组合体形状特征和各组成部分相对位置鲜明的方向作为主视图的投影方向，同时兼顾其他视图中尽可能少出现虚线，使绘图简便，读图方便。
5、读组合体视图的基本要领是把几个视图联系起来进行分析、找出特征视图、注意视图中反映形体之间连接关系的图线、明确视图中图线和线框的含义、投影的类似性，读组合体视图的基本方法形体分析法和线面分析法。
第六章1、基本视图共有6个，按照自然位置配置的。
2、斜视图与局部视图的区别是概念不同、表达方法不同。
3、剖视图共有7种，全剖视图用于内部比较复杂、外形比较简单的不对称零件，或者外形简单的对称零件；半剖视图用于内外结构形状都需要表达的对称机件；局部剖视图剖切位置及剖切范围的大小根据需要决定；斜剖视图用于不平行任何基本投影面的剖切平面剖开机件；阶梯剖视图用于几个平行的剖切平面剖开机件；旋转剖视图用于两相交的剖切平面剖开机件；复合剖视图用于机件内部结构复杂时，用旋转剖视图和阶梯剖视图还不能表达完全时的剖切方法。
第六章4、断面图共有2个，断面图在图形中分为移出断面和重合断面。
5、剖视图和断面图区别是概念不同、种类不同、表达方法不同。
第七章1、为了适应工业发展的需要，提高劳动生产率，降低生产成本，确保产品质量，国家标准对这些零件的结构和尺寸实行了标准化，在加工这些零件时，可以使用标准的切削刀具或专用机床，从而能在高效益的情况下获得产品。
同时，在装配或维修机器时，也能按规格选用或更换标准件。
2、螺纹要素有螺纹牙型、牙顶和牙底、螺纹直径、螺纹线数、螺距和导程、旋向、螺纹旋合长度。
内、外螺纹旋合，它们的螺纹牙型、公称直径、螺距和导程、旋向应一致。
3、常用的标准螺纹有普通螺纹、管螺纹、梯形螺纹、锯齿形螺纹。
第七章4、常用的螺纹紧固件有有螺栓、螺柱、螺钉、螺母、垫圈等。
5、（1）齿顶圆（2）齿根圆（3）节圆、分度圆，对于标准齿轮来说，节圆和分度圆是一致的（4）齿高（5）齿距（6）模数。
齿轮的齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用点划线绘制。
齿根圆和齿根线用细实线绘制，但一般可以省略不画。
在剖视图中，规定轮齿部分不剖，这时齿根线用粗实线绘制。
第八章1、零件图在生产中的作用是是设计部门提交给生产部门的重要技术文件，它不仅反映了设计者的设计意图，而且表达了零件的各种技术要求，如尺寸精度，表面粗糙度等，是制造和检验零件的依据，是设计和生产部门主要的技术文件之一。
它有视图：用一组图形（包括视图、剖视图、剖面图、规定画法和简化画法等），完整、清晰地表达出零件的内外结构及形状；尺寸：用一组尺寸，正确、完整、清晰、合理地标注出制造和检验零件所需的全部尺寸；技术要求：用规定的符号、数字、字母和文字标注来说明零件在制造、检验和使用时应达到的一些技术要求（包括零件的表面粗糙度、尺寸公差、形状和位置公差、表面处理和材料热处理的要求等）；标题栏：标题栏用以填写零件的名称、数量、材料、比例、图号及设计、制造、校核者的签名和日期等。
2、零件图视图选择的原则是主视图的选择，主视图是表达零件最主要的一个视图，因此在表达零件时，应首先确定主视图，然后确定其它视图。
在选择主视图时应考虑以下两个方面：投影方向，选择最能反应零件形状和结构特征以及形体之间相互位置关系的方向作为主视图的投影方向。
安放位置，主视图的投影方向确定后，还必须确定零件的安放位置。
主视图确定以后，其它视图的选择可以考虑以下几个方面： (1)根据零件的复杂程度对零件进行结构分析或形体分析，首先考虑需要那些视图与主视图配合，然后再考虑其它视图之间的配合，使每一个视图有一个表达的重点。
但是，要注意采用的视图不宜过多，以免重复，导致主次不分。
(2)要考虑合理地布置视图的位置，做到既使图样清晰美观又有利于图幅的充分利用，便于读图。
（3）应优先考虑采用基本视图及在基本视图上作剖视图。
采用局部视图或斜视图时应尽可能按投影关系配置。
3、常见的零件工艺结构在零件上的铸造工艺结构拔模斜度、铸造圆角、铸件壁厚。
在零件加工面的工艺结构倒角、退刀槽和砂轮越程槽、凸台和凹坑、钻孔结构等。
第八章4、零件图尺寸标注合理性的要求有哪些？5、制造零件时，由于机床的精度、刀具的磨损、测量误差等因素的影响，零件的尺寸不可能做得绝对精确，为了使零件具有互换性，必须对零件的尺寸规定一个允许的变动量，这个变动量称为尺寸公差，简称公差；标准公差是国家标准规定的，用以确定公差带大小的任一公差。
