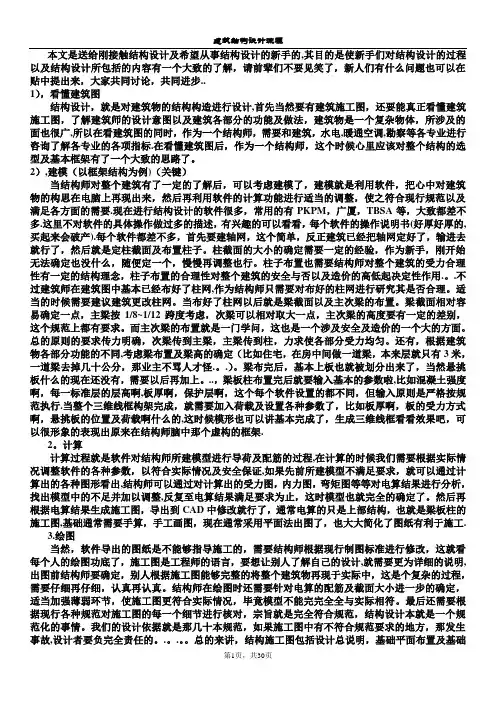

本文是送给刚接触结构设计及希望从事结构设计的新手的,其目的是使新手们对结构设计的过程以及结构设计所包括的内容有一个大致的了解，请前辈们不要见笑了，新人们有什么问题也可以在贴中提出来，大家共同讨论，共同进步..1），看懂建筑图结构设计，就是对建筑物的结构构造进行设计,首先当然要有建筑施工图，还要能真正看懂建筑施工图，了解建筑师的设计意图以及建筑各部分的功能及做法，建筑物是一个复杂物体，所涉及的面也很广,所以在看建筑图的同时，作为一个结构师，需要和建筑，水电,暖通空调,勘察等各专业进行咨询了解各专业的各项指标.在看懂建筑图后，作为一个结构师，这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了。

2）,建模（以框架结构为例)（关键）当结构师对整个建筑有了一定的了解后，可以考虑建模了，建模就是利用软件，把心中对建筑物的构思在电脑上再现出来，然后再利用软件的计算功能进行适当的调整，使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多，常用的有PKPM，广厦，TBSA等，大致都差不多.这里不对软件的具体操作做过多的描述，有兴趣的可以看看，每个软件的操作说明书(好厚好厚的,买起来会破产).每个软件都差不多，首先要建轴网，这个简单，反正建筑已经把轴网定好了，输进去就行了，然后就是定柱截面及布置柱子。

柱截面的大小的确定需要一定的经验，作为新手，刚开始无法确定也没什么，随便定一个，慢慢再调整也行。

柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念，柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用.。

.不过建筑师在建筑图中基本已经布好了柱网,作为结构师只需要对布好的柱网进行研究其是否合理。

适当的时候需要建议建筑更改柱网。

当布好了柱网以后就是梁截面以及主次梁的布置。

梁截面相对容易确定一点，主梁按1/8~1/12跨度考虑，次梁可以相对取大一点，主次梁的高度要有一定的差别，这个规范上都有要求。

建筑结构设计一般步骤一，看懂建筑图结构设计，就是对建筑物的结构构造进行设计，首先当然要有建筑施工图，还要能真正看懂建筑施工图，了解建筑师的设计意图以及建筑各部分的功能及做法，建筑物是一个复杂物体，所涉及的面也很广，所以在看建筑图的同时，作为一个结构师，需要和建筑，水电，暖通空调，勘察等各专业进行咨询了解各专业的各项指标。

在看懂建筑图后，作为一个结构设计人员，这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了.二，建模(以框架结构为例)1.三维建模当结构师对整个建筑有了一定的了解后，可以考虑建模了，建模就是利用软件，把心中对建筑物的构思在电脑上再现出来，然后再利用软件的计算功能进行适当的调整，使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多，常用的有PKPM，广厦，TBSA等，大致都差不多。

这里不对软件的具体操作做过多的描述，有兴趣的可以看看，每个软件的操作说明书。

每个软件都差不多，首先要建轴网，这个简单，反正建筑已经把轴网定好了，输进去就行了，然后就是定柱截面及布置柱子。

柱截面的大小的确定需要一定的经验，作为新手，刚开始无法确定也没什么，随便定一个，慢慢再调整也行。

柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念，柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用...不过建筑师在建筑图中基本已经布好了柱网，作为结构师只需要对布好的柱网进行研究其是否合理.适当的时候需要建议建筑更改柱网.当布好了柱网以后就是梁截面以及主次梁的布置.梁截面相对容易确定一点，主梁按1/12跨度考虑，次梁可以相对取大一点主次梁的高度要有一定的差别，这个规范上都有要求。

而主次梁的布置就是一门学问，这也是一个涉及安全及造价的一个大的方面.总的原则的要求传力明确,次梁传到主梁，主梁传到柱.力求使各部分受力均匀。

还有，根据建筑物各部分功能的不同，考虑梁布置及梁高的确定。

梁布完后，基本上板也就被划分出来了，当然悬挑板什么的现在还没有，需要以后再加上...,梁板柱布置完后就要输入基本的参数啦，比如混凝土强度啊，每一标准层的层高啊，板厚啊，保护层啊，这个每个软件设置的都不同，但输入原则是严格按规范执行.当整个三维线框构架完成，就需要加入荷载及设置各种参数了，比如板厚啊，板的受力方式啊，悬挑板的位置及荷载啊什么的，这时候模形也可以讲基本完成了，生成三维线框看看效果吧，可以很形象的表现出原来在结构师脑中那个虚构的框架.2.计算计算过程就是软件对结构师所建模型进行导荷及配筋的过程，在计算的时候我们需要根据实际情况调整软件的各种参数，以符合实际情况及安全保证,如果先前所建模型不满足要求，就可以通过计算出的各种图形看出，结构师可以通过对计算出的受力图，内力图，弯矩图等等对电算结果进行分析，找出模型中的不足并加以调整，反复至电算结果满足要求为止，这时模型也就完全的确定了.然后再根据电算结果生成施工图，导出到CAD中修改就行了，通常电算的只是上部结构，也就是梁板柱的施工图，基础通常需要手算，手工画图,现在通常采用平法出图了，也大大简化了图纸有利于施工.3.绘图当然，软件导出的图纸是不能够指导施工的,需要结构师根据现行制图标准进行修改，这就看每个人的绘图功底了，施工图是工程师的语言，要想让别人了解自己的设计，就需要更为详细的说明，出图前结构师要确定，别人根据施工图能够完整的将整个建筑物再现于实际中，这是个复杂的过程，需要仔细再仔细，认真再认真。

建筑结构的设计流程如下：
确定结构荷载。

包括静态荷载、动态荷载、附加荷载等。

建立结构模型。

根据工程的实际情况，建立相应的结构模型。

分析和计算。

基于荷载和结构模型，进行结构的分析和计算，得到荷载作用下的结构变形、受力状态等结果。

确定结构方案。

根据结构分析和计算结果，为下一步设计确定合适的结构方案。

细化结构细节。

包括钢筋混凝土构造细部设计、钢结构节点设计、推算构造尺寸等。

制定施工图。

制定包括各个构件尺寸、钢筋配筋、连接方式等的结构施工图。

结构施工。

依据设计图纸进行实现，对结构进行构建。

建筑工程技术要求建筑构造要求民用建筑构造要求民用建筑分类按使用性质民用建筑居住建筑公共建筑工业建筑农业建筑按地上高度和层数单层或多层高层超高层建筑高度≤27m的住宅建筑建筑高度≤24m的公共建筑建筑高度>24m的单层公共建筑建筑高度>27m的住宅建筑建筑高度>24m，且≤100m的非单层公共建筑建筑高度>100m的民用建筑建筑组成结构体系围护体系设备体系民用建筑的构造影响因素设计原则荷载因素环境因素技术因素建筑标准坚固实用技术先进经济合理美观大方2A310000 建筑工程施工技术主要构造要求实行建筑高度控制区内的建筑非实行建筑高度控制区内的建筑建筑工程技术要求建筑构造要求建筑物理环境技术要求室内光环境室内热工环境室内空气质量氡≤200Bq/m3甲醛≤0.08mg/m3苯≤0.09mg/m3氨≤0.2mg/m3T VOC ≤0.5mg/m3建筑抗震构造要求相关知识框架结构抗震构造措施基本目标大震不倒中震可修小震不坏抗震设防分类甲乙丙丁震害的严重部位多发生在框架梁柱节点和填充墙处柱的震害重于梁，柱顶的震害重于柱底，角柱的震害重于内柱，短柱的震害重于一般柱多层砌体房屋的抗震构造措施建筑工程技术要求建筑构造技术要求房屋结构平衡技术要求作用分类随时间的变化结构的反应荷载作用面大小荷载作用方向永久作用可变作用偶然作用静态作用动态作用均布面荷载线荷载集中荷载垂直荷载水平荷载平面力系的平衡条件及其应用结构计算简化杆件的受力与稳定杆件的简化结点的简化支座的简化受力形式：拉伸、压缩、弯曲、剪切和扭转材料强度杆件稳定受压杆件要有稳定的要求临界力越大，压杆的稳定性越好建筑工程技术要求建筑构造技术要求房屋结构的安全性、适用性及耐久性要求结构功能要求结构的安全性要求结构的适用性要求能承受在施工和使用期间可能出现的各种作用保持良好的使用性能具有足够的耐久性能发生火灾时，在规定时间内可保持足够的承载力发生爆炸、撞击等偶然事件时，能保持必要的整体稳固性安全等级一级：后果很严重二级：后果严重三级：后果不严重常见的荷载变动在楼面上加铺任何材料属于对楼板增加了面荷载在室内增加隔墙、封闭阳台属于增加的线荷载在室内增加装饰性柱子，悬挂较大的吊灯，局部增加假山盆景，是对结构增加了集中荷载结构的适应性要求影响梁变形的因素裂缝控制三个等级荷载材料性能构件的截面构件的跨度构件不出现拉应力构件虽有拉应力，但不超过混凝土抗拉强度允许出现裂缝，但亮度不超过允许值结构的耐久性要求设计使用年限临时性结构-5年易于替换的结构构件-25年普通房屋和建筑物-50年标志性建筑和特别重要的建筑结构-100年环境类别I类一般环境：混凝土碳化引起钢舫锈蚀Ⅱ类冻融环境：反复东融导致混凝土损伤Ⅲ类海洋氯化物环境一氯盐引起钢筋锈蚀Ⅳ类除冰盐等其他氯化物环境一氯盐引起钢舫锈蚀V类化学腐蚀环境一硫酸盐等化学物质对混凝土的腐蚀耐久性要求混凝土最低强度等级保护层厚度既有结构的可靠性评定宜进行可靠性评定的情况可靠性评定的内容建筑工程技术要求建筑构造技术要求钢筋混凝土结构的特点及配筋要求钢筋混凝土结构的特点钢筋混凝土梁钢筋混凝士板优点缺点就地取材、耐久性好、整体性好、可模性好、耐火性好自重大、抗裂性能差、模板用量大、工期长受力特点配筋要求梁的正截面破坏梁的斜截面破坏影响因素：配筋率、混凝土强度等级、截面形式等适筋破坏为塑性破坏，超筋和少筋破坏为脆性破坏影响因素：截面尺寸、混凝土强度等级荷载形式、箍筋和弯起钢筋的含量等纵向受力钢筋布置在梁的受拉区，承受拉力箍筋主要承担剪力受力特点单向板与双向板连续板两边支承→单向板，一个方向受弯四边支承→双向板，双向受弯L长/L短≤2，按双向板计算2<L长/短<3，按双向板计算L长/L短≥3，按沿短边受力的单向板计算跨中为正弯矩，支座为负弯矩配筋要求钢筋混凝土柱的受力特点与配筋要求砌体结构的特点及技术要求特点主要技术要求容易就地取材，造价低具有较好的耐久性、良好的耐火性保温隔热性能好，节能效果好施工方便，工艺简单具有承重与围护双重功能自重大，抗拉、抗剪、抗弯能力低抗震性能差砌筑工程量繁重，生产效率低钢结构特点及技术要求钢结构特点技术要求优点缺点材料强度高，自重轻，望性和韧性好，材质均匀便于工厂生产和机械化施工，便于拆卸，工期短具有优越的抗震性能无污染、可再生、节能、安全，符合可持续发展原则易腐蚀，维护费用较高耐火性差建筑工程技术要求建筑材料常用建筑金属材料品种、性能和应用常用的建筑钢材钢结构用钢钢筋混凝土结构用钢建筑装饰用钢材制品建筑钢材力学性能力学性能工性艺能拉伸性能弯曲性能焊接性能冲击性能疲劳性能屈服强度抗拉强度伸长率水泥的性能和应用常用水泥技术要求凝结时间体积安定性强度及强度等级初凝时间（开始失去可塑性）：不得短于45min终凝时间（完全失去可塑性）硅酸盐水泥不得长于6.5h其他水泥不得长于10h胶砂法测定3d和28d的抗压强度和抗折强度常用水泥特性硅酸盐水泥普通水泥矿渣水泥火山灰水泥粉煤灰水泥复合水泥凝结硬化快、早期强度高、水化热大、抗冻性好、耐热性差、耐蚀性差、干缩性较小凝结硬化较快、早期强较高、水化热较大、抗冻性较好、耐热性较差、耐蚀性较差、干缩性较小凝结硬化慢、早期强度低、后期强度增长较快、水化热较小、抗冻性差、耐热性好、耐蚀性较好、干缩性较大、泌水性大、抗渗性差凝结硬化慢、早期强度低、后期强度增长较快、水化热较小、抗冻性差、耐热性较差、耐蚀性较好、干缩性较大、抗渗性较好凝结硬化慢、早期强度低、后期强度增长较快、水化热较小、抗冻性差、耐热性较差、耐蚀性较好、干缩性较小、抗裂性较高凝结硬化慢、早期强度低、后期强度增长较快、水化热较小、抗冻性差、耐蚀性较好、其他性能与掺料有关建筑工程技术要求建筑材料混凝土技术性能和应用混凝土技术性能拌合物和易性混凝土强度混凝土耐久性包含内容影响因素流动性黏聚性保水性单位体积用水量（最主要）砂率组成材料的性质时间和温度抗压强度抗拉强度影响因素原材料方面生产工艺方面水泥强度与水灰比骨料的种类、质量和数量外加剂和掺合料搅拌与振捣养护的温度和湿度龄期抗渗性抗冻性抗侵蚀性混凝土的碳化碱骨料反应6个等级9个等级外加剂种类与应用外加剂的分类改善拌合物流动性（减水剂、引气剂等）调节凝结时间、硬化性能（缓凝剂、早强剂等）改善耐久性（引气剂、防水剂、阻锈剂）外加剂的应用减水剂早强剂：多用于冬期施工或紧急抢修工程缓凝剂：多用于高温季节、大体积、远距离运输的混凝土等引气剂：适用于抗冻、防渗、泌水严重的混凝土建筑工程技术要求建筑材料砂浆、砌块及时性能和应用砂浆砌块流动性：用稠度表示保水性：用分层度表示抗压强度和抗折强度正常取平均一超取中两超作废饰面石材、陶瓷的特性和应用木材、木制品的特性和应用玻璃特性及应用饰面石材建筑卫生陶瓷天然花岗石（酸性石材）天然大理石含水率与湿胀干缩变形含水率：木材的水分质量占木材质量的百分数变形：顺纹方向最小，径向较大，弦向最大木制品的特性与应用装饰玻璃安全玻璃节能装饰玻璃钢化玻璃均质钢化玻璃防火玻璃夹层玻璃着色玻璃镀膜玻璃中空玻璃防水材料特性和应用防水卷材建筑防水涂料刚性防水材料建筑密封材料保温与防火材料特性和应用保温材料导热系数影响因素建筑防火材料材料的性质表观密度与孔隙特征湿度温度热流方向厚型：厚度为7~45mm薄型：厚度为3~7mm超薄型：厚度≤3mm建筑工程专业施工技术施工测量技术常用测量仪器的性能与应用钢尺（最常用）水准仪组成主要功能经纬仪主要功能组成分级激光铅直仪全站仪测量两点间的高差由控制点的已知高程来推算测点的高程还可测量两点间的大致水平距离望远镜水准器基座D S3为普通水准仪，用于三、四等水准测量进行水平角和竖直角测量测出两点间的大致水平距离和高差进行点位的竖向传递照准部水平度盘基座施工测量的内容与方法内容步骤施工控制网测量已知长度的测设已知角度的测设建筑物细部点平面位置的测设建筑物细部点高程位置及倾斜线的测设施工控制网→建筑物轴线测量→细部放样平面控制网测量方法高程控制网直角坐标法极坐标法（多来用）角度交会法距离交会法水准测量b+Hb=HA+aD S05型和DS1型为精密水准仪，用于一、二等水准测量建筑工程专业施工技术地基与基础工程施工技术土方工程施工技术土方开挖人工降排地下水施工技术土方回填施工机械选择工程特点土料性质设计压实系数施工条件施工参数回填土料含水率控制范围铺土厚度压实遍数土料要求与含水量控制基底处理土方填筑与压实明沟、集水井排水降水真空（轻型）井点喷射井点管井防止或减少降水影响周围环境的技术措施采用回灌技术采用砂沟、砂井回灌减缓降水速度基坑验槽与局部不良地基处理方法验槽时必须具备的资料验槽前的准备工作验槽程序验槽的主要内容基槽平面位置、尺寸和深度是否符合设计要求观察土质及地下水情况是否和勘察报告相符检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响检查核实分析钎探资料，对存在有异常点位应进行复查验槽方法观察法钎探法轻型动力触探持力层明显不均匀局部有软弱下卧层有浅埋的坑穴、古墓、古井等勘察报告或设计文件规定局部不良地基处理局部硬土的处理局部软土的处理建筑工程专业施工技术地基与基础工程施工技术砖、石基础施工技术施工准备工作要点砖基础施工技术要求石基础施工技术要求混凝土基础与桩基础施工技术混凝土基础施工技术单独基础浇筑条形基础浇筑设备基础浇筑基础底板大体积混凝土浇筑振捣养护裂缝控制全面分层分段分层斜面分层振捣棒振捣二次振捣排除粗骨料、水平钢筋下部的水分和空隙，提高混凝土与钢筋的握裹力防止因混凝土沉落而出现的裂缝，减少内部微裂增加混凝土密实度，提高抗裂性方法：保温法、保湿法时间：14天优先选用低水化热的矿渣水泥拌制混凝土，并适当使用缓凝减水剂在保证强度等级前提下，适当降低水胶比，减少水泥用量降低混凝土的入模温度及时对混凝土覆盖保温、保湿材料降低混凝土水化热产生的温度掺入适量的微践胀剂，减少混凝土的收缩变形设置后浇带采用二次抹面工艺，减少表面收缩裂缝混凝土预制桩、灌注桩施工技术预制柱灌注桩锤击沉桩法静力压桩法钻孔灌注桩沉管灌注桩人工挖孔灌注桩建筑工程专业施工技术地基与基础工程施工技术基坑监测技术基坑支护结构安全等级划分（三级）基坑监测程序应立即报警的征兆应提高监测频率的情况支护结构位移达到设计规定的限值支护结构位移谏率增长且不收敛支护结构构件的内力超过其设计值基坑周边建筑物、這路、地面的沉降达到设计规定的沉降、倾斜限值；這路、地面开裂支护结构构件出现影响整体结构安全的损坏基坑出现局部坍塌开挖面出现隆起现象基坑出现流土、管涌现象监测数据达到报警值监测数据变化较大或速率加快存在勘察未发现的不良地质超深、超长开挖或未及时加撑基坑附近地面荷载突然增大周边地面突发较大沉降支护结构出现开裂邻近建筑物突发较大沉降基坑及周边大量积水基坑底部、侧壁出现管涌、渗漏等基坑发生事故后重新组织施工其他异常情况建筑工程专业施工技术主体结构工程施工技术钢筋混凝土结构工程施工技术模板工程常见模板体系设计原则设计内容安装要点模板的拆除木模板组合中小钢模板大模板适用性安全性经济性选型及构造设计荷载及其效应计算承载力、刚度验算抗倾覆验算绘制模板及支架施工图钢筋工程钢筋配料钢筋代换钢筋连接钢筋加工钢筋安装直钢筋弯起钢筋箍筋等强度代换等面积代换焊接机械连接绑扎连接钢筋套筒挤压连接钢筋直螺纹套筒连接调直除锈下料切断接长弯曲成型光圆钢筋冷拉率不宜大于4%带肋钢筋冷拉率不宜大于1%柱钢筋绑扎墙钢筋绑扎梁、板钢筋绑扎混凝土工程混凝土用原材料混凝土配合比混凝土的搅拌与运输泵送混凝土混凝土浇筑施工缝后浇带的设置和处理（14d）混凝土的养护大体积混凝土施工建筑工程专业施工技术主体结构工程施工技术砌体结构工程施工技术钢结构工程施工技术钢筋混凝土装配式工程施工技术砌筑砂浆砖砌体工程混凝土小型空心砌块砌体工程填充墙砌体工程砌筑用砖砖砌体施工钢结构构件的制作加工钢结构构件的连接钢结构涂装焊接普通螺栓连接高强度螺栓连接铆接防腐涂料涂装防火涂料涂装C B类：超薄型B类：薄型H类：厚型基本规定施工准备构件进场质量证明文件构件安装与连接出厂合格证混凝土强度检验报告钢筋复验单工艺检验报告其他质量证明文件建筑工程专业施工技术防水与保温工程施工技术地下防水工程施工技术室内防水工程施工技术屋面防水工程施工技术分级：四级防水混凝土施工水泥砂浆防水层施工卷材防水层施工涂料防水层施工施工流程防水混凝土施工（14d）防水水泥砂浆施工（14d）涂膜防水层施工卷材防水层施工屋面防水等级和设防要求屋面防水基本要求I级：两道防水设防Ⅱ级：两道防水设防以防为主，以排为辅卷材防水层屋面施工铺贴顺序和方向立面或大坡面铺贴卷材时，应采用满粘法卷材搭接缝由屋面最低标高向上铺贴檐沟、天沟卷材施工时，宜顺檐沟、天沟方向铺贴，搭接缝应顺流水方向宜平行屋脊铺贴，上下层卷材不得相互垂直平行屋脊的搭接缝应顺流水方向同一层相邻两幅卷材短边搭接缝错开不应小于500mm上下层卷材长边搭接缝应错开，不小于幅宽的1/3厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工保护层和隔离层施工细部施工保温工程施工技术屋面保温外墙外保温工程施工技术优点缺点适用范围广保护主体结构延长建筑物寿命基本消除了热桥的影响使墙面潮湿情况得到改善有利于室温保持稳定有利于提高墙体防水和气密性便于旧建筑物进行节能改造可相对减少保温材料用量不占用房屋的使用面积对保温系统材料的要求较严格对保温材料的耐候性和耐久性提出了较高要求材料要求配套要有严格的施工队伍和技术支持建筑工程专业施工技术装饰装修工程施工技术吊顶工程施工技术施工技术要求工艺流程施工方法测量放线吊杆安装龙骨安装隐蔽工程验收项目吊顶内管道、设备的安装及水管试压，风管的严密性检验木龙骨防火、防腐处理预埋件或拉结筋吊杆安装龙骨安装填充材料的设置轻质隔墙工程施工技术条板隔墙骨架隔墙活动隔墙玻璃隔墙地面工程施工技术施工技术要求施工方法厚度控制变形缝设置成品保护水泥混凝土垫层：不小于60mm水泥砂浆面层的厚度：不小于20mm水磨石面层厚度：12~18mm，且按石粒粒径确定水泥钢屑面层：不小于30mm，抗压强度不小于40MPa防油渗面层采用防油渗涂料时，涂层厚度：5~7mm整体面层施工后，养护时间不应小于7d抗压强度应达到5MPa后，方准上人行走抗压强度应达到设计要求后，方可正常使用建筑工程专业施工技术装饰装修工程施工技术饰面板工程施工技术饰面板安装工程饰面砖安装工程复验材料及指标应验收的隐蔽工程项目室内用花岗石的放射性、室内用人造木板的甲醛释放量水泥基粘结料的粘结强度外墙陶瓷板的吸水率严寒和寒冷地区外墙陶瓷面砖的抗冻性预埋件（或后置埋件）龙骨安装连接节点防水、保温、防火节点外墙金属板防雷连接节点复验材料及指标应验收的隐蔽工程项目室内用瓷质饰面砖的放射性水泥基粘结材料与所用外墙饰面砖的拉伸粘结强度外墙陶瓷饰面砖的吸水率严寒及寒冷地区外墙陶瓷饰面砖的抗冻性基层和集体防水层门窗工程施工技术涂料涂饰、裱糊、软包及细部工程施工技术建筑幕墙工程施工技术基层处理栏杆、扶手技术要求新建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆旧墙面在涂饰涂料前应淸除疏松的旧装修层，并涂刷界面剂混凝土或抹灰基层含水率不大于8%。

一、结构设计的内容和基本流程结构设计的内容主要包括：1.合理的体系选型与结构布置2.正确的结构计算与内力分析3.周密合理的细部设计与构造三方面互为呼应，缺一不可。

结构设计的基本流程二、各阶段结构设计的目标和主要内容1.方案设计阶段1)目标确定建筑物的整体结构可行性，柱、墙、梁的大体布置，以便建筑专业在此基础上进一步深化，形成一个各专业都可行、大体合理的建筑方案。

2)内容：a.结构选型结构体系及结构材料的确定，如混凝土结构几大体系（框架、框架—剪力墙、剪力墙、框架—筒体、筒中筒等）、混合结构、钢结构以及个别构件采用组合构件，等等。

b.结构分缝如建筑群或体型复杂的单体建筑，需要考虑是否分缝，并确定防震缝的宽度。

c.结构布置柱墙布置及楼面梁板布置。

主要确定构件支承和传力的可行性和合理性。

d.结构估算根据工程设计经验采用手算估计主要柱、墙、梁的间距、尺寸，或构建概念模型进行估算。

2.初步设计阶段目标在方案设计阶段成果的基础上调整、细化，以确定结构布置和构件截面的合理性和经济性，以此作为施工图设计实施的依据。

2)内容①计算程序的选择（如需要）；②结构各部位抗震等级的确定；③计算参数选择（设计地震动参数、场地类别、周期折减系数、剪力调整系数、地震调整系数，梁端弯矩调整系数、梁跨中弯矩放大系数、基本风压、梁刚度放大系数、扭矩折减系数、连梁刚度折减系数、地震作用方向、振型组合、偶然偏心等）；④混凝土强度等级和钢材类别；⑤荷载取值(包括隔墙的密度和厚度)；⑥振型数的取值（平扭耦连时取≥15，多层取3n，大底盘多塔楼时取≥9n，n为楼层数）；⑦结构嵌固端的选择。

3)结构计算结果的判断①地面以上结构的单位面积重度是否在正常数值范围内，数值太小可能是漏了荷载或荷载取值偏小，数值太大则可能是荷载取值过大，或活载该折减的没折减，计算时建筑结构面积务必准确取值；②竖向构件（柱、墙）轴压比是否满足规范要求：在此阶段轴压比必须严加控制；③楼层最层间位移角是否满足规范要求：理想结果是层间位移角略小于规范值，且两个主轴方向侧向位移值相近；④周期及周期比；⑤剪重比和刚重比⑥扭转位移比的控制；⑦有转换层时，必须验算转换层上下刚度比及上下剪切承载力比；等等4)超限判别：确定超限项目（高度超限、平面不规则、竖向不连续、扭转不规则、复杂结构等）和超限程度是否需要进行抗震超限审查。

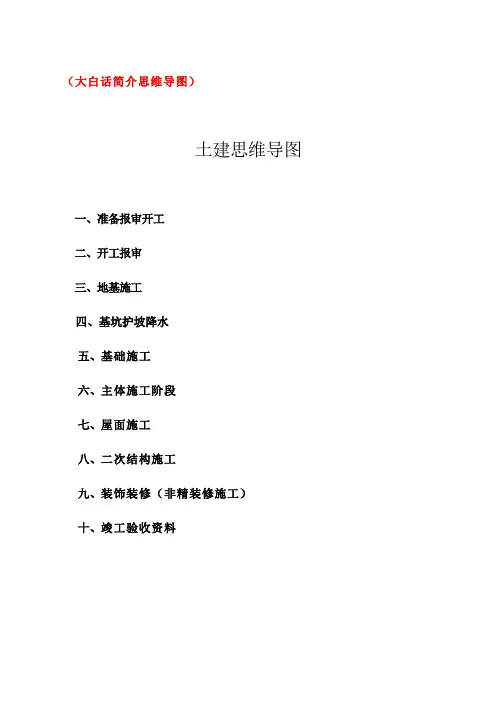

（大白话简介思维导图）土建思维导图一、准备报审开工二、开工报审三、地基施工四、基坑护坡降水五、基础施工六、主体施工阶段七、屋面施工八、二次结构施工九、装饰装修（非精装修施工）十、竣工验收资料二、开工报审项目准备启动，动工前现场准备资料三、地基施工地基施工（1）地基分为有桩地基以及无桩地基，两种地基要求如下：无桩地基施工是开挖到设计标高后对基槽原状土的承载力试验、检测、报检报验的过程，过程资料比较简单，按照工序结合现场报送就可以了；有桩地基主要给大家讲解砼灌注桩、砼预制桩、CFG 桩（粉煤灰碎石混凝土桩）三种常用桩，掌握了方式方法其他不常见桩施工也会报验工作，具体资料如下：11、基坑支护施工（堆载试验合格，地基基础在开挖前，根据设计基础标高与现地平标高进行检查，根据开挖深度出具可行的支护方案或专家论证，或者不做基坑支护直接进行大放坡开挖施工，大放坡施工直接下步13项土方检验批报验即可。

如果开挖方案需要进行基坑支护，按照以下进行：基坑支护常用有灌注桩排桩围护墙、钢板桩、土钉墙。

A、灌注桩排桩围护墙就是本章节说的钢筋混凝土桩施工，桩挨着打，做成围护墙一样，施工工序报验一样，从头到尾按照本章节报验即可。

B、钢板桩施工：（依据地基与基础工程质量验收标椎 7.3.2 进行施工检验批报检，施工前上报方案交底以及打桩单位的资质和材料进厂报验。

C、土钉墙施工：施工前土钉等物资进场报验、水泥进场复试。

施工时土钉墙施工检验批报检，土钉要进行抗拔承载力试验以及浆体试块留置进行强度检测出具标养 28 天强度报告）12、土方开挖工程检验批验收记录（堆载试验完成合格后，进行土方开挖，开挖至图纸设计桩顶标高位置，开挖前应上报土方开挖方案给监理，对班组做好土方工程技术交底。

土方开挖前要先进行基槽降水，上报降水方案以及井点布置图给监理，工期紧的一边降水一边开挖，所以，降水施工详见导图第 4 项讲解）13、土方开挖隐蔽验收记录（依据群文件报送隐蔽资料或者做施工记录都可以）14、桩位偏差检查记录（开挖后对桩心定位偏差复核资料上报监理、甲方，是由总工技术人员绘制偏差图，由设计调整基础形式，出变更图纸，资料员归档）15、桩身完整性检测报告（土方开挖至设计标高，剔除桩头后在桩头位置进行桩基大应变、小应变试验，检测桩身完整性，有断桩的设计出变更进行补打桩或变更基础，接桩、补桩头的要留置试块。

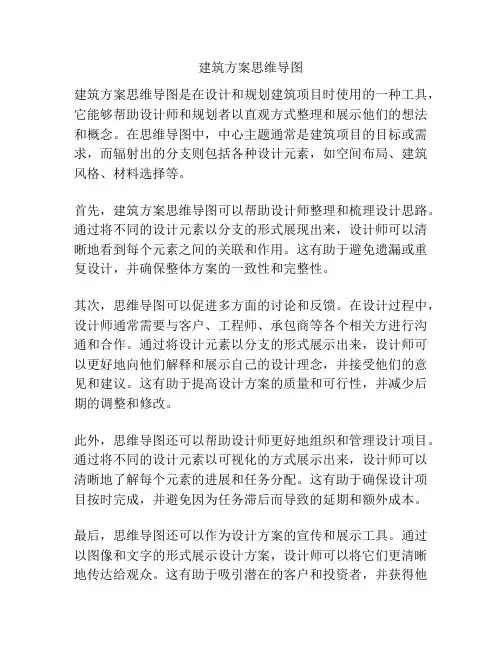

建筑方案思维导图建筑方案思维导图是在设计和规划建筑项目时使用的一种工具，它能够帮助设计师和规划者以直观方式整理和展示他们的想法和概念。

在思维导图中，中心主题通常是建筑项目的目标或需求，而辐射出的分支则包括各种设计元素，如空间布局、建筑风格、材料选择等。

首先，建筑方案思维导图可以帮助设计师整理和梳理设计思路。

通过将不同的设计元素以分支的形式展现出来，设计师可以清晰地看到每个元素之间的关联和作用。

这有助于避免遗漏或重复设计，并确保整体方案的一致性和完整性。

其次，思维导图可以促进多方面的讨论和反馈。

在设计过程中，设计师通常需要与客户、工程师、承包商等各个相关方进行沟通和合作。

通过将设计元素以分支的形式展示出来，设计师可以更好地向他们解释和展示自己的设计理念，并接受他们的意见和建议。

这有助于提高设计方案的质量和可行性，并减少后期的调整和修改。

此外，思维导图还可以帮助设计师更好地组织和管理设计项目。

通过将不同的设计元素以可视化的方式展示出来，设计师可以清晰地了解每个元素的进展和任务分配。

这有助于确保设计项目按时完成，并避免因为任务滞后而导致的延期和额外成本。

最后，思维导图还可以作为设计方案的宣传和展示工具。

通过以图像和文字的形式展示设计方案，设计师可以将它们更清晰地传达给观众。

这有助于吸引潜在的客户和投资者，并获得他们对设计方案的支持和认可。

总的来说，建筑方案思维导图是一个非常有用的工具，它可以帮助设计师和规划者整理和展示他们的设计思路，并与各方进行有效的沟通和合作。

它在建筑项目的设计、规划和管理过程中发挥着重要的作用，对提高设计质量和项目效率具有重要意义。

因此，在进行建筑设计和规划时，使用思维导图是一种值得推荐的做法。
