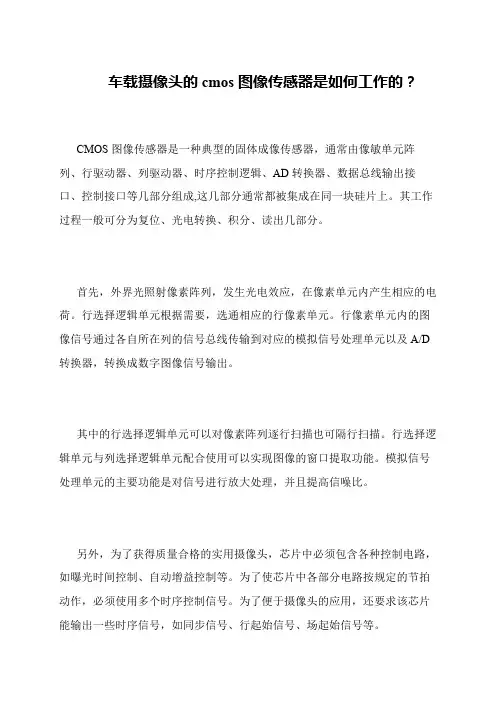

车载摄像头的cmos图像传感器是如何工作的？
CMOS图像传感器是一种典型的固体成像传感器，通常由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成,这几部分通常都被集成在同一块硅片上。
其工作过程一般可分为复位、光电转换、积分、读出几部分。
首先，外界光照射像素阵列，发生光电效应，在像素单元内产生相应的电荷。
行选择逻辑单元根据需要，选通相应的行像素单元。
行像素单元内的图像信号通过各自所在列的信号总线传输到对应的模拟信号处理单元以及A/D 转换器，转换成数字图像信号输出。
其中的行选择逻辑单元可以对像素阵列逐行扫描也可隔行扫描。
行选择逻辑单元与列选择逻辑单元配合使用可以实现图像的窗口提取功能。
模拟信号处理单元的主要功能是对信号进行放大处理，并且提高信噪比。
另外，为了获得质量合格的实用摄像头，芯片中必须包含各种控制电路，如曝光时间控制、自动增益控制等。
为了使芯片中各部分电路按规定的节拍动作，必须使用多个时序控制信号。
为了便于摄像头的应用，还要求该芯片能输出一些时序信号，如同步信号、行起始信号、场起始信号等。

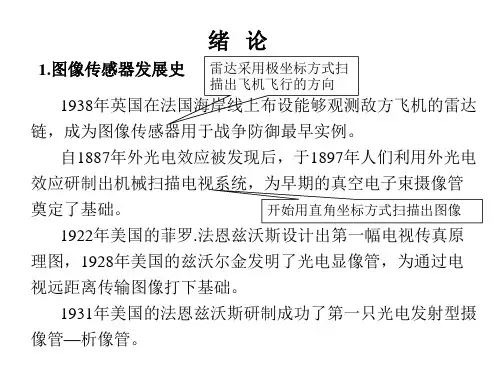

文献综述CCD 与CMOS 的图像传感的研究（黄成华）班级：电子信息工程1103 姓名：黄成华指导老师：徐老师一．前言70 年代初，随着MOS 技术的成熟，三种典型的固体图像传感—电荷耦合器件（CCD）、电荷注入器件（CID）、光敏二极管阵列（PDA）得到了发展。
在这三种固体图像传感器中，CCD 发展最为迅速。
CCD 器件及其应用技术的研究取得了惊人的进展。
到90 年代初，CCD 技术已比较成熟。
作为一种新型光电转换器被广泛应用，特别是在图像传感和非接触式测量领域的发展则更为迅猛。
随着CCD 应用范围的扩大，其缺点逐渐暴露出来。
为此，人们又开发了另外几种固体图像传感器技术。
其中，最引人注目、最有发展潜力的是CMOS 图像传感器，它能获得和CCD 产品相似的图像质量，且在功耗、集成度上都取得了很大突破。
CMOS 图像传感器具有许多优点，如芯片内部集成了A ／D 转换器、输出为数字信号、外围线路简单、工作时不需要相位驱动脉冲、价格便宜等，这些优点使其很适合于桌面多媒体、视频会议、图像监控等场合。
目前用于图像传感的器件主要有CCD 和CMOS 两大类。
就目前的应用情况来看，CMOS 器件的成像质量还不如CCD 器件的成像质量好。
但由于CMOS 的很多优点，使得其一出现便受到广泛关注，其应用领域也逐渐扩大。
CMOS 器件在工艺等方面的改进，成像质量的改善，系统集成技术的应用。
二．主题本文介绍了CCD与CMOS图像传感器的原理、特点及发展趋势。
分别对CCD与CMOS 图像传感器的结构和工作原理进行对比研究，尤其是CMOS与CCD 两类图像传感之间的不同进行综述。
重点介绍了CMOS 图像传感器的应用技术和发展趋势。
三. 研究的背景和意义随着数码相机、手机相机的兴起，图像传感器正逐渐成为半导体产品中最耀眼的明星之一，而在图像传感器中，CCD与CMOS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
传感器1. 因环境温度变化而引起的附加电阻的相对变化量，除了与环境温度有关外，还与应变片自身的性能参数（K 0, α0, βs ）以及被测试件线膨胀系数βg 有关。
2 产生应变片温度误差的主要因素有下述两个方面。
1) 电阻温度系数的影响2) 试件材料和电阻丝材料的线膨胀系数的影响3. 电阻应变片的温度补偿方法通常有线路补偿和应变片自补偿两大类。
5.注意补偿条件：① 在应变片工作过程中，保证R3=R4② R1和R2两个应变片应具有相同的电阻温度系数α、线膨胀系数β、应变灵敏度系数K 和初始电阻值R0。
③ 粘贴补偿片的补偿块材料和粘贴工作片的被测试件材料必须一样，两者线膨胀系数相④ 两应变片应处于同一温度场。
6.电桥平衡条件：欲使电桥平衡， 其相邻两臂电阻的比值应相等， 或相对两臂电阻的乘积应相等。
直流电桥平衡条件:R1R4=R2R3.7.电压灵敏度的物理意义：① 电桥电压灵敏度正比于电桥供电电压， 供电电压越高， 电桥电压灵敏度越高，但供电电压的提高受到应变片允许功耗的限制，所以要作适当选择； ② 电桥电压灵敏度是桥臂电阻比值n 的函数，恰当地选择桥臂比n 的值，保证电桥具有较高的电压灵敏度。
7. 当E 值确定后，n=1时才能使KU 最高。
即在供桥电压确定后，当R1=R2=R3=R4时，电桥电压灵敏度最高，此时有 U0=E *△R1/4R1(单臂)8.结论：当电源电压E 和电阻相对变化量ΔR1/R1一定时， 电桥的输出电压及其灵敏度也是定值，且与各桥臂电阻阻值大小无关。
9.减小和消除非线性误差的方法：①提高桥臂比；②采用差动电桥{公式P29非线性误差}10.半桥差动：在试件上安装两个工作应变片，一个受拉应变，一个受压应变， 接入电桥相邻桥臂。
可知：Uo 与ΔR1/R1成线性关系，无非线性误差，而且电桥电压灵敏度KU=E/2，是单臂工作时的两倍。
U0=E*△R1/2R1(R1=R2=R3=R4, △R1=△R2)11.全桥差动：电桥四臂接入四片应变片，即两个受拉应变(1.4拉)，两个受压应变（2.3压），将两个应变符号相同的接入相对桥臂上。
CMOS与CCD结构及工作原理的对比时间:2011-6-24 10:13:00 来源:安防知识网我要评论(0)固体图像传感器(也称固体光电成像器件)有CCD与CMOS两种。
CCD是“电荷耦合器件”(Charge Coupled Device)的简称，而CMOS是“互补金属氧化物半导体”(Complementary Metal Oxide Se miconductor)的简称。
CCD是1970年美国贝尔实验室的W·B·Boyle和G·E·Smith等人发明的，从而揭开了电荷传输器件的序幕。
此后，人们利用这一技术制造了摄像机与数码相机，将图像处理行业推进到一个全新领域。
CCD是一种用于捕捉图像的感光半导体芯片，广泛运用于扫描仪、复印机、摄像机及无胶片相机等设备。
作为相机，与胶卷的原理相似，光学图像(即实际场景)穿过镜头投射到CCD上。
但与胶卷不同的是CCD没有“曝光”能力，也没有能力记录和存贮图像数据，而是将图像数据不停留地送入一个A/D转换器、信号处理器与存贮设备，但可重复拍摄和即时调整，其影像可无限次复制而不降低质量，也方便永久保存。
CMOS本来是计算机系统内的一种重要芯片，它可保存系统引导所需的大量资料。
在20世纪70年代初，有人发现，将CMOS引入半导体光敏二极管后也可作为一种感光传感器，但在分辨率、噪声、功耗和成像质量等方面都比当时的CCD差，因而未获得发展。
随着CMOS 工艺技术的发展，采用标准的CMOS工艺能生产高质量、低成本的CMOS成像器件。
这种器件便于大规模生产、其功耗低与成本低廉的特性都是商家们梦寐以求的。
如今，CCD与CMOS 两者共存，CCD暂时还是“主流”，但CMOS将取代CCD而成为图像传感器的主流。
下面从结构、原理两方面将两者作一比较：CCD是在MOS晶体管的基础上发展起来的，其基本结构是MOS(金属—氧化物—半导体)电容结构。
