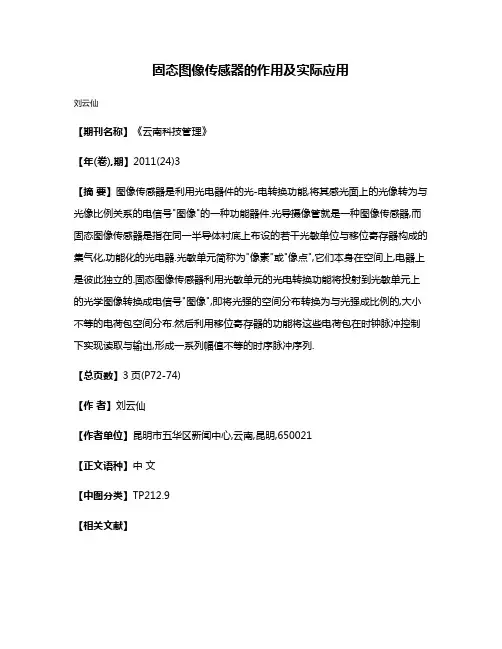

固态图像传感器的作用及实际应用
刘云仙
【期刊名称】《云南科技管理》
【年(卷),期】2011(24)3
【摘要】图像传感器是利用光电器件的光-电转换功能,将其感光面上的光像转为与光像比例关系的电信号"图像"的一种功能器件.光导摄像管就是一种图像传感器,而固态图像传感器是指在同一半导体衬底上布设的若干光敏单位与移位寄存器构成的集气化,功能化的光电器.光敏单元简称为"像素"或"像点",它们本身在空间上,电器上是彼此独立的.固态图像传感器利用光敏单元的光电转换功能将投射到光敏单元上的光学图像转换成电信号"图像",即将光强的空间分布转换为与光强成比例的,大小不等的电荷包空间分布.然后利用移位寄存器的功能将这些电荷包在时钟脉冲控制下实现读取与输出,形成一系列幅值不等的时序脉冲序列.
【总页数】3页(P72-74)
【作者】刘云仙
【作者单位】昆明市五华区新闻中心,云南,昆明,650021
【正文语种】中文
【中图分类】TP212.9
【相关文献】
1.固态图像传感器及其应用研究
2.线型CCD固态图像传感器
3.光固态图像传感器在空情探测中的应用
4.针对固态指纹传感器的图像质量评估方法
5.浅谈固态图像传感器的应用前景
因版权原因，仅展示原文概要，查看原文内容请购买。
固体成像器件成像原理固体成像器件（Solid-state imaging devices）是一种用于光学成像的器件，常见的例子是CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）图像传感器。
它们广泛应用于数码相机、摄像机、手机摄像头、微控制器等各种成像设备中。
首先，光电转换是指光信号的转换为电信号的过程。
当光照射到固体成像器件表面时，光子会激发器件中的电子，使其跃迁到导带能级上，形成载流体。
绝大部分固体成像器件使用半导体材料作为光电转换材料，其中CCD使用的是硅材料，CMOS传感器则使用的是互补金属氧化物半导体。
当光照强度越大时，激发的电子数目就越多，形成的电荷量也就越大。
在信号读出完成后，固体成像器件会将电荷信号转换为电压信号并进行放大。
在CCD传感器中，电荷通过电荷耦合器件的串行传输结构进行传递，然后通过放大电路进行放大。
而在CMOS传感器中，每个像素都有自己的放大电路，电荷经过感光器件转换为电流信号，再通过放大电路转换为电压信号进行输出。
固体成像器件的成像质量受到颗粒度、量子效率、动态范围等因素的影响。
颗粒度是指图像分辨率，也就是器件的像素数量。
量子效率是指每个像素对光的敏感程度，即光电转换效率。
动态范围是指器件能够处理的最大和最小信号差距。
在实际应用中，固体成像器件还会受到暗电流、暗噪声、像素非均匀性、幅值非线性和读出速度等因素的影响。
暗电流是指没有光照射时器件本身自带的电子产生的电流。
暗噪声是指没有光照射时由于热激励导致的电子和缺陷态的产生的电荷噪声。
像素非均匀性是指不同像素对光的响应程度不均匀。
幅值非线性是指光信号与输出电压之间的关系不是线性的。
读出速度是指将信号读出并进行处理的速度，对于高速成像来说，读出速度尤为重要。
总而言之，固体成像器件使用光电转换和信号读出两个过程进行图像成像。
通过调整材料、器件结构和电路设计等方面的参数，可以改善成像质量，并满足不同应用领域对成像器件的要求。
固态传感器的工作原理
固态传感器是一种用于检测物理量并将其转换为电信号的设备。
它们在许多应用中被广泛使用，例如汽车行业中的压力传感器和温度传感器，医疗行业中的血糖传感器，以及工业自动化中的位移传感器等。
固态传感器相对于传统的机械传感器更加稳定和可靠，因为它们没有运动部件，所以寿命更长且更容易维护。
基本上可以分为两种类型：电容型和电阻型。
1. 电容型传感器
电容型传感器通过监测物体与传感器之间的电容变化来检测物理量。
当物体接近传感器时，物体会改变传感器的电场分布，从而改变传感器的电容。
传感器将这种变化转换为电信号，进而可以测量物体与传感器之间的距离或其他物理量。
电容型传感器的一个常见应用是接近传感器。
当目标物体接近传感器时，电容会发生较大的变化，传感器可以检测到这种变化并输出信号。
这种原理也被用于触摸屏，当手指接近屏幕时会改变屏幕的电容，从而实现触摸的功能。
2. 电阻型传感器
电阻型传感器通过监测物体与传感器之间的电阻变化来检测物理量。
当物体接近传感器时，电阻会发生变化，传感器可以测量并转换这种变化为电信号。
电阻型传感器的一个常见应用是压力传感器。
当压力施加在传感器上时，传感器的电阻会发生变化，从而可以测量压力的大小。
另一个常见应用是温度传感器，当温度变化时，传感器的电阻也会发生变化，从而可以测量温度。
总的来说，固态传感器的工作原理是通过测量物体与传感器之间的电容或电阻变
化来检测物理量。
这种原理使得固态传感器具有稳定性高、寿命长、精度高等优点，因此在各行各业都得到了广泛的应用。
图像传感器的原理及应用1. 引言图像传感器是现代电子设备中广泛应用的一种核心技术，它能将光信号转换为电信号，实现图像的采集和传输。
本文将介绍图像传感器的工作原理，并探讨其在各个应用领域中的具体应用。
2. 图像传感器的工作原理图像传感器是利用半导体材料中的光电效应来实现的。
通常使用硅(Si)或镓化物(GaAs)作为图像传感器的主要材料。
其工作原理可以分为以下几个步骤：2.1 光信号的捕捉图像传感器通过感光元件，例如光敏二极管或光电二极管，捕捉光信号。
当光线照射到感光元件上时，光信号的能量将转化为电荷。
2.2 电荷的转换捕捉到的光信号被转化为电荷，并积累在感光元件中。
电荷的积累量与光信号的强度成正比。
2.3 电荷的读取电荷被读取并转化为电压信号。
读取时，感光元件根据光信号的强弱，将转换后的电荷转换为相应的电压。
2.4 电压信号的处理电压信号通过电路进行放大、滤波和处理，最终转换为数字图像信号。
这些数字信号可以通过各种接口传输给其他设备进行后续处理或显示。
3. 图像传感器的应用3.1 摄像头摄像头是最常见的图像传感器应用之一。
它广泛应用于手机、数码相机、监控系统等设备中。
摄像头可以捕捉图像，利用图像传感器将图像转换为电信号，然后通过处理和编码，最终显示在屏幕上。
3.2 工业检测图像传感器在工业领域的应用也越来越广泛。
它可以用于检测产品的尺寸、颜色、缺陷等信息。
通过图像传感器的应用，可以实现自动化的生产和质量控制，提高生产效率和产品质量。
3.3 医学影像在医学领域，图像传感器被用于拍摄和显示医学影像，例如X光、CT扫描、MRI等。
医学影像可以帮助医生做出正确的诊断，图像传感器的高分辨率和灵敏度对于精确捕捉疾病细节非常重要。
3.4 自动驾驶自动驾驶是近年来图像传感器应用的热门领域。
通过图像传感器的识别和处理，汽车可以感知道周围的道路、车辆和障碍物，实现自动驾驶。
图像传感器对于实现安全性和准确性非常重要。
3.5 虚拟现实和增强现实图像传感器也被用于虚拟现实和增强现实技术中。
图像传感器的原理与应用1. 概述图像传感器是一种能将光信号转换为电信号的器件，广泛应用于数码相机、手机摄像头等设备中。
本文将介绍图像传感器的原理和应用。
2. 原理2.1 光电效应光电效应是图像传感器的基础原理，它描述了光子与物质之间的相互作用。
当光子照射到物质表面时，会导致物质上电子的运动。
图像传感器利用这个原理来将光信号转换为电信号。
2.2 光敏元件图像传感器中常用的光敏元件包括CMOS（Complementary Metal-Oxide-Semiconductor）和CCD（Charge-Coupled Device）。
它们都是通过光电效应将光信号转换为电荷信号。
2.3 像素阵列图像传感器的基本单元是像素（Pixel）。
像素阵列由大量的像素组成，每个像素都对应着图像中的一个小区域。
每个像素可以将光信号转换为电信号，并输出给后续的信号处理电路。
3. 应用3.1 数码相机图像传感器在数码相机中起着关键的作用。
当光线通过镜头进入相机时，会先经过图像传感器。
传感器将光信号转换为电信号，并经过后续的处理和编码，最终生成图像文件。
3.2 手机摄像头现代手机都配备了摄像头，用于拍照和录像。
摄像头中的图像传感器负责将光信号转换为电信号，并通过手机的处理器进行图像处理和编码。
3.3 工业检测图像传感器广泛应用于工业检测领域。
例如，自动光学检测系统利用图像传感器获取样品的图像，并通过图像处理算法进行缺陷检测和分类。
3.4 安防监控安防监控系统中也使用了图像传感器。
摄像头通过图像传感器获取监控区域的图像，并将其传输到监控中心进行实时监控和录像。
3.5 医学影像医学影像设备如X光机、CT扫描仪等都使用了图像传感器。
传感器通过记录人体内部的光信号，生成医学影像，提供给医生进行诊断。
4. 总结图像传感器是一种将光信号转换为电信号的器件，通过光电效应实现。
它在数码相机、手机摄像头、工业检测、安防监控和医学影像等领域有广泛的应用。
CCD的应用（CCD固态图像传感器）电荷耦合器件用于固态图像传感器中, 作为摄像或像敏的器件。
CCD固态图像传感器由感光部分和移位寄存器组成。
感光部分是指在同一半导体衬底上布设的若干光敏单元组成的阵列元件, 光敏单元简称“像素”。
固态图像传感器利用光敏单元的光电转换功能将投射到光敏单元上的光学图像转换成电信号“图像”, 即将光强的空间分布转换为与光强成比例的、大小不等的电荷包空间分布, 然后利用移位寄存器的移位功能将电信号“图像”转送, 经输出放大器输出。
根据光敏元件排列形式的不同, CCD固态图像传感器可分为线型和面型两种。
（1）线型CCD图像传感器线型CCD图像传感器结构如图8 - 21 所示。
光敏元件作为光敏像素位于传感器中央, 两侧设置CCD移位寄存器, 在它们之间设有转移控制栅。
在每一个光敏元件上都有一个梳状公共电极, 在光积分周期里, 光敏电极电压为高电平,光电荷与光照强度和光积分时间成正比, 光电荷存储于光敏像敏单元的势阱中。
当转移脉冲到来时, 光敏单元按其所处位置的奇偶性, 分别把信号电荷向两侧移位寄存器转送。
同时, 在CCD移位寄存器上加上时钟脉冲, 将信号电荷从CCD中转移, 由输出端一行行地输出。
线型CCD图像传感器可以直接接收一维光信息, 不能直接将二维图像转变为视频信号输出, 为了得到整个二维图像的视频信号, 就必须用扫描的方法来实现。
线型CCD图像传感器主要用于测试、传真和光学文字识别技术等方面。
（2）面型CCD图像传感器按一定的方式将一维线型光敏单元及移位寄存器排列成二维阵列, 即可以构成面型CCD图像传感器。
面型CCD图像传感器有三种基本类型: 线转移、帧转移和隔列转移, 如图8 - 22 所示。
图8 - 22（a）为线转移面型CCD的结构图。
它由行扫描发生器、感光区和输出寄存器组成。
行扫描发生器将光敏元件内的信息转移到水平（行）方向上, 驱动脉冲将信号电荷一位位地按箭头方向转移, 并移入输出寄存器, 输出寄存器亦在驱动脉冲的作用下使信号电荷经输出端输出。
