固态成像器件原理及应用第六讲-CMOS图像传感器原理及性能

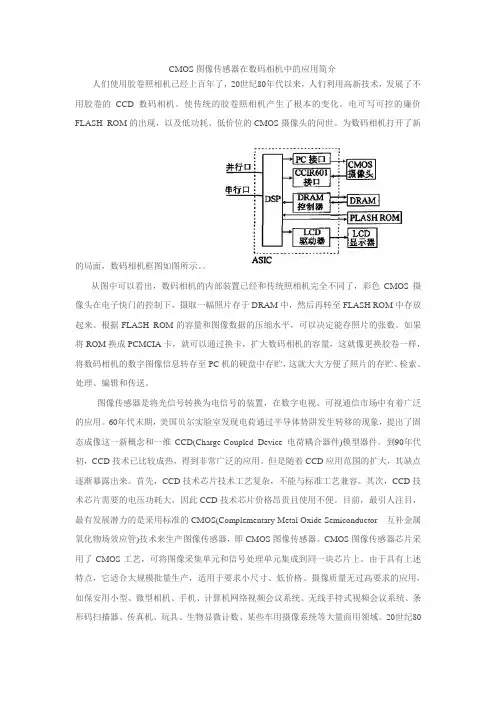

CMOS图像传感器在数码相机中的应用简介人们使用胶卷照相机已经上百年了，20世纪80年代以来，人们利用高新技术，发展了不用胶卷的CCD数码相机。

使传统的胶卷照相机产生了根本的变化。

电可写可控的廉价FLASH ROM的出现，以及低功耗、低价位的CMOS摄像头的问世。

为数码相机打开了新的局面，数码相机框图如图所示。

从图中可以看出，数码相机的内部装置已经和传统照相机完全不同了，彩色CMOS摄像头在电子快门的控制下，摄取一幅照片存于DRAM中，然后再转至FLASH ROM中存放起来。

根据FLASH ROM的容量和图像数据的压缩水平，可以决定能存照片的张数。

如果将ROM换成PCMCIA卡，就可以通过换卡，扩大数码相机的容量，这就像更换胶卷一样，将数码相机的数字图像信息转存至PC机的硬盘中存贮，这就大大方便了照片的存贮、检索、处理、编辑和传送。

图像传感器是将光信号转换为电信号的装置，在数字电视、可视通信市场中有着广泛的应用。

60年代末期，美国贝尔实脸室发现电荷通过半导体势阱发生转移的现象，提出了固态成像这一新概念和一维CCD(Charge-Coupled Device电荷耦合器件)模型器件。

到90年代初，CCD技术已比较成热，得到非常广泛的应用。

但是随着CCD应用范围的扩大，其缺点逐渐暴露出来。

首先，CCD技术芯片技术工艺复杂，不能与标准工艺兼容。

其次，CCD技术芯片需要的电压功耗大，因此CCD技术芯片价格昂贵且使用不便。

目前，最引人注目，最有发展潜力的是采用标准的CMOS(Complementary Metal Oxide Semiconductor 互补金属氧化物场效应管)技术来生产图像传感器，即CMOS图像传感器。

CMOS图像传感器芯片采用了CMOS工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。

由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型、微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。

cmos image sensor 工作原理CMOS（Complementary Metal-Oxide-Semiconductor）图像传感器是一种常见的数字摄像头和摄像机中使用的图像传感器。

它是一种主动型传感器，采用一种特殊的半导体工艺来转换光信号为电信号。

CMOS图像传感器的工作原理基于光电效应和半导体器件的特性，让我们一步一步地来了解它的工作原理。

首先，我们需要了解光电效应。

光电效应是指当光照射到物质表面时，会引起物质中的电子发生跃迁，并产生电荷。

这是CMOS图像传感器能够将光信号转化为电信号的基础。

当光照到CMOS图像传感器的感光单元上时，光子会击中感光单元上的光电二极管，从而引起电荷的产生。

感光单元是CMOS图像传感器的基本单元，每个感光单元都由一个光电二极管和一个孔隙受体组成。

光电二极管是一种PN结构，当光照射到PN结上时，会产生电子-空穴对。

这些电子-空穴对会被电场分离，电子向感测器的N区移动，而空穴向感测器的P区移动。

这个过程被称为光电效应。

光电二极管将产生的电荷收集到感测器中，而感测器则将电荷转换为电压信号。

感测器是一种放大器，它将电荷放大为可测量的电压信号。

感测器通常由晶体管组成，晶体管的放大倍数决定了感测器的灵敏度。

在CMOS图像传感器中，有一个关键的部分是图像传感器阵列。

它由成千上万个感光单元排列在一起，形成一个二维阵列。

每个感光单元都能够感知光信号，并将其转化为电信号。

这些感光单元在整个阵列中被连接起来，形成一个像素阵列。

每个像素都有一个唯一的位置，可以通过行和列的地址进行访问。

当光照到像素上时，每个像素的感测器都会将电荷转换为电压信号。

这些电压信号会被传递到片上的模数转换器（ADC），将模拟电压信号转换为数字信号。

CMOS图像传感器还包括一些附加组件，如引导线、放大器和色彩滤波器。

引导线用于将电荷从感测单元传递到感测器和ADC。

放大器用于放大感测器产生的电压信号，以增加图像传感器的灵敏度。

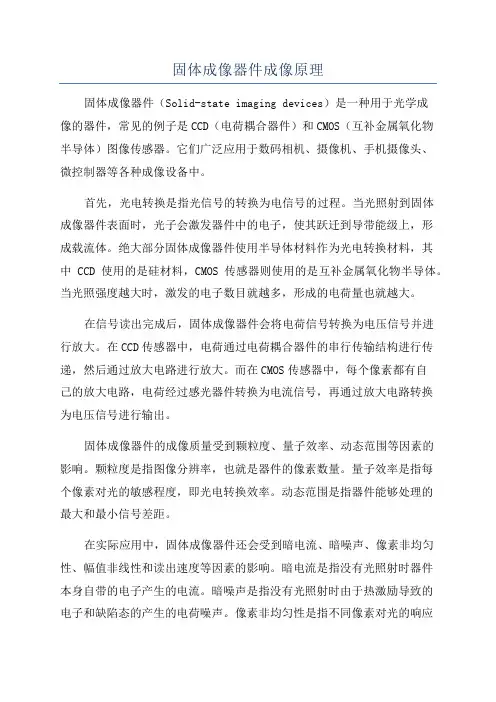

固体成像器件成像原理固体成像器件（Solid-state imaging devices）是一种用于光学成像的器件，常见的例子是CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）图像传感器。

它们广泛应用于数码相机、摄像机、手机摄像头、微控制器等各种成像设备中。

首先，光电转换是指光信号的转换为电信号的过程。

当光照射到固体成像器件表面时，光子会激发器件中的电子，使其跃迁到导带能级上，形成载流体。

绝大部分固体成像器件使用半导体材料作为光电转换材料，其中CCD使用的是硅材料，CMOS传感器则使用的是互补金属氧化物半导体。

当光照强度越大时，激发的电子数目就越多，形成的电荷量也就越大。

在信号读出完成后，固体成像器件会将电荷信号转换为电压信号并进行放大。

在CCD传感器中，电荷通过电荷耦合器件的串行传输结构进行传递，然后通过放大电路进行放大。

而在CMOS传感器中，每个像素都有自己的放大电路，电荷经过感光器件转换为电流信号，再通过放大电路转换为电压信号进行输出。

固体成像器件的成像质量受到颗粒度、量子效率、动态范围等因素的影响。

颗粒度是指图像分辨率，也就是器件的像素数量。

量子效率是指每个像素对光的敏感程度，即光电转换效率。

动态范围是指器件能够处理的最大和最小信号差距。

在实际应用中，固体成像器件还会受到暗电流、暗噪声、像素非均匀性、幅值非线性和读出速度等因素的影响。

暗电流是指没有光照射时器件本身自带的电子产生的电流。

暗噪声是指没有光照射时由于热激励导致的电子和缺陷态的产生的电荷噪声。

像素非均匀性是指不同像素对光的响应程度不均匀。

幅值非线性是指光信号与输出电压之间的关系不是线性的。

读出速度是指将信号读出并进行处理的速度，对于高速成像来说，读出速度尤为重要。

总而言之，固体成像器件使用光电转换和信号读出两个过程进行图像成像。

通过调整材料、器件结构和电路设计等方面的参数，可以改善成像质量，并满足不同应用领域对成像器件的要求。

简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。

CMOS图像传感器由图像传感单元阵列和信号处理单元组成。

图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。

每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。

信号处理单元负责将电荷转换为电压、放大、采样和数字化。

CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。

电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。

一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。

然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。

最后，图像传感器将数字图像通过数据接口发送给外部设备。

CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。

2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。

3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。

4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。

5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。

CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。

2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。

CMOS图像传感器的工作原理及研究摘要：介绍了CMOS图像传感器的工作原理，比较了CCD图像传感器与CMOS图像传感器的优缺点，指出了CMOS图像传感器的技术问题和解决途径，综述了CMOS图像传感器的现状和发展趋势。

1 引言自从上世纪60年代末期，美国贝尔实验室提出固态成像器件概念后，固体图像传感器便得到了迅速发展，成为传感技术中的一个重要分支，它是PC机多媒体不可缺少的外设，也是监控中的核心器件。

互补金属氧化物半导体（CMOS）图像传感器与电荷耦合器件（CCD）图像传感器的研究几乎是同时起步，但由于受当时工艺水平的限制，CMOS图像传感器图像质量差、分辨率低、噪声降不下来和光照灵敏度不够，因而没有得到重视和发展。

而CCD器件因为有光照灵敏度高、噪音低、像素少等优点一直主宰着图像传感器市场。

由于集成电路设计技术和工艺水平的提高，CMOS图像传感器过去存在的缺点，现在都可以找到办法克服，而且它固有的优点更是CCD器件所无法比拟的，因而它再次成为研究的热点。

70年代初CMOS传感器在NASA的Jet Propulsion Laboratory(JPL)制造成功，80年代末，英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件，1995年像元数为（128×128）的高性能CMOS有源像素图像传感器由喷气推进实验室首先研制成功[1]，1997年英国爱丁堡VLSI Version公司首次实现了CMOS图像传感器的商品化，就在这一年，实用CMOS技术的特征尺寸已达到0.35mm，东芝研制成功了光敏二极管型APS，其像元尺寸为5.6mm×5.6mm，具有彩色滤色膜和微透镜阵列，2000年日本东芝公司和美国斯坦福大学采用0.35mm技术开发的CMOS-APS已成为开发超微型CMOS摄像机的主流产品。

2 技术原理CCD型和CMOS型固态图像传感器在光检测方面都利用了硅的光电效应原理，不同点在于像素光生电荷的读出方式。

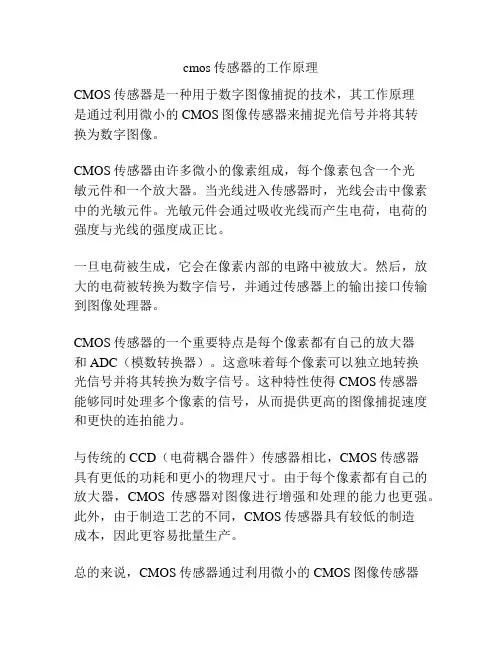

cmos传感器的工作原理
CMOS传感器是一种用于数字图像捕捉的技术，其工作原理
是通过利用微小的CMOS图像传感器来捕捉光信号并将其转
换为数字图像。

CMOS传感器由许多微小的像素组成，每个像素包含一个光
敏元件和一个放大器。

当光线进入传感器时，光线会击中像素中的光敏元件。

光敏元件会通过吸收光线而产生电荷，电荷的强度与光线的强度成正比。

一旦电荷被生成，它会在像素内部的电路中被放大。

然后，放大的电荷被转换为数字信号，并通过传感器上的输出接口传输到图像处理器。

CMOS传感器的一个重要特点是每个像素都有自己的放大器
和ADC（模数转换器）。

这意味着每个像素可以独立地转换
光信号并将其转换为数字信号。

这种特性使得CMOS传感器
能够同时处理多个像素的信号，从而提供更高的图像捕捉速度和更快的连拍能力。

与传统的CCD（电荷耦合器件）传感器相比，CMOS传感器
具有更低的功耗和更小的物理尺寸。

由于每个像素都有自己的放大器，CMOS传感器对图像进行增强和处理的能力也更强。

此外，由于制造工艺的不同，CMOS传感器具有较低的制造
成本，因此更容易批量生产。

总的来说，CMOS传感器通过利用微小的CMOS图像传感器
来捕捉光信号并将其转换为数字信号。

它具有更高的图像捕捉速度和连拍能力，并且具有较低的功耗和成本。

cmos图像传感器
CMOS（互补金属-氧化物半导体）图像传感器是一种能够
将光信号转换为电信号的高科技半导体器件，具有高速度、高分辨率和低功耗等优势。

其被广泛应用于消费电子、医疗、安防等多种领域，并成为数字图像领域的核心技术之一。

CMOS图像传感器的工作原理是利用图像传感器芯片上的
光电二极管阵列，将接收到的光信号转化为电信号，然后通过处理电路将电信号转换为数字信号，并输出到图像处理器中进行图像处理和显示。

CMOS图像传感器的制造工艺复杂，需要多道光刻、注入、扩散等步骤。

但随着微电子技术的不断发展，制造工艺得到了不断的改进和提高，大大降低了制造成本。

CMOS图像传感器相比传统的CCD（电荷耦合器件）图像
传感器具有更低的功耗和更高的集成度，能够实现更小的尺寸和更高的像素密度，并支持更高的帧率。

这使得CMOS图像传
感器得到了广泛的应用。

CMOS图像传感器的应用领域非常广泛，包括数码相机、
手机摄像头、智能手机、监控摄像头、医疗设备、机器视觉、无人机等。

随着社会科技的不断发展，CMOS图像传感器的应
用将会越来越普及。

总之，CMOS图像传感器作为数字图像领域的核心技术之一，具有广泛的应用前景。

未来，CMOS图像传感器的制造工
艺将会继续提高，带来更加精确、高效并智能的图像处理技术，为人们的生活带来更多的便利和享受。

CMOS图像传感器CMOS图像传感器是一种集成电路芯片，用于将光信号转换为电信号。

它被广泛应用于数码相机、手机摄像头、安防监控等领域。

CMOS传感器与传统的CCD传感器相比，具有成本更低、功耗更低和集成度更高等优势，因此在市场上占据着主导地位。

工作原理CMOS图像传感器是由大量的像素阵列组成的。

每个像素由一个光敏元件和信号处理电路组成。

当光线照射到像素上时，光敏元件会产生电荷，并通过信号处理电路转换为电信号。

然后，这些电信号会经过放大、滤波、去噪等处理，最终形成图像数据。

特点1.成本更低：由于CMOS传感器采用普通的CMOS工艺制造，生产成本相对较低。

2.功耗更低：CMOS传感器可以实现像素级别的信号放大和处理，功耗较低。

3.集成度更高：CMOS传感器集成了像素阵列、信号处理电路等功能，整体集成度更高。

应用领域1.数码相机：CMOS传感器广泛应用于数码相机中，提供高质量的图像捕捉能力。

2.手机摄像头：手机摄像头通常采用CMOS传感器，实现轻便、高清的拍摄功能。

3.安防监控：CMOS传感器在安防监控领域也有重要应用，实现对环境的实时监控和录像功能。

发展趋势随着科技的不断进步，CMOS图像传感器在像素数量、动态范围、低光性能等方面都在不断提升。

未来，CMOS传感器有望实现更高的分辨率、更低的噪声水平、更广的色彩范围，以满足用户对于图像质量的不断追求。

总的来说，CMOS图像传感器作为一种重要的光电器件，在数字影像领域发挥着关键作用，其不断创新和进步将为人们的视觉体验带来更多惊喜。

cmos图像传感器原理CMOS图像传感器原理。

CMOS图像传感器是一种集成电路芯片，它可以将光信号转换成电信号，是数字摄像机和数码相机中最重要的部件之一。

它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。

本文将从CMOS图像传感器的原理入手，详细介绍其工作原理和特点。

CMOS图像传感器是由光敏元件和信号处理电路组成的集成电路芯片。

在光敏元件方面，CMOS图像传感器采用了光电二极管（Photodiode）作为光敏元件，当光线照射到光电二极管上时，光子的能量会激发电子从价带跃迁到导带，产生电荷。

这些电荷会根据光照的强弱而积累在光电二极管中，形成电荷包。

而在信号处理电路方面，CMOS图像传感器采用了大量的晶体管和传输栅来控制和读取光电二极管中的电荷包，将其转换成数字信号输出。

CMOS图像传感器相比于传统的CCD图像传感器有着许多优势。

首先，CMOS图像传感器的集成度高，可以集成更多的功能单元，如模拟信号处理单元、数字信号处理单元等，使得整个系统更加紧凑和高效。

其次，CMOS图像传感器的功耗低，因为它可以采用CMOS工艺制造，功耗较低，适合于便携式设备。

此外，CMOS图像传感器的读取速度快，可以实现高速连续拍摄，适合于高速摄影和视频拍摄。

在实际的应用中，CMOS图像传感器有着广泛的应用领域。

在数码相机中，CMOS图像传感器可以实现高分辨率的拍摄，并且可以实现高速连拍和视频拍摄。

在智能手机中，CMOS图像传感器可以实现快速对焦和高清拍摄。

在工业领域，CMOS图像传感器可以实现机器视觉和自动化生产。

在医学领域，CMOS图像传感器可以实现医学影像的获取和分析。

总之，CMOS图像传感器是一种重要的光电转换器件，它的原理和工作方式对于理解数字摄影和图像处理有着重要的意义。

它的优势在于集成度高、功耗低、读取速度快，应用领域广泛。

随着科技的不断发展，CMOS图像传感器将会在更多的领域得到应用，为人们的生活和工作带来更多的便利和效益。

cmos image sensor 原理
CMOS（Complementary Metal-Oxide-Semiconductor）图像传
感器是一种集成电路技术，用于捕捉和处理光信号并转化为数字图像。

CMOS图像传感器基于CMOS技术，结合了传感器
和处理器的功能。

CMOS图像传感器的原理如下：
1. 光敏区：CMOS图像传感器包含一个光敏区，通常由光敏
单元组成。

这些光敏单元由光敏材料（比如硅）组成，当光照射到它们时，光子会与光敏单元相互作用产生电荷。

2. 电荷转换：光敏单元中的光电荷会被转换成电压信号。

传感器中的像素电路会将光电荷转换成电势或电流信号，以便能够测量光照的强度。

3. 信号放大：转换后的电势或电流信号会经过信号放大器进行放大，以提高信号的强度和准确性。

4. 数字信号处理：放大后的信号会经过一系列的数字信号处理电路，比如模数转换器（Analog-to-Digital Converter, ADC），用于将模拟信号转换成数字信号。

这个过程将信号分割成像素，并对每个像素进行处理。

5. 数字图像输出：处理后的数字信号会传送到输出端口，通常是通过串行接口传输给计算机或其他设备。

这些设备会对数字信号进行解码，并显示为可视的图像。

CMOS图像传感器具有成本低、功耗低和集成度高的优势，
广泛应用于数码相机、摄像机、手机和其他计算机视觉应用中。
