八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。

8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。

3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。

5.我国古代对凸透镜聚焦作用早有认识。

据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。

绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。

2.请在如图所示的甲乙方框中分别填入合适的透镜。

3.画出图中入射光线通过透镜后的折射光线。

4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。

5.请画出光源S发出的光线SA通过凸透镜后的光路图。

(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。

7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。

8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。

9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。

请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。

10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。

11.请画出由S点发出的光经过凸透镜后的折射光线。

12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。

13.凸透镜的成像规律可以通过画光路图去理解。

在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。

B、B′两点到光心的距离均为2f。

(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。

人教版物理八年级重难点过关：透镜作图附解析学生版一、作图题1．作出如图所示中的折射光线。

2．根据透镜的性质，在图中完成光路图：画出折射光线或入射光线。

3．如图所示，根据经过透镜的入射光线画出对应的折射光线。

4．请画出图中入射光线经过凸透镜后的光线。

5．请在图中完成光路图。

6．在图中，画出相应的入射光线和折射光线。

7．完成图中光线通过透镜前后的光路图。

8．如图，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

9．如图所示，薄凸透镜与薄凹透镜恰好共着同一个主光轴和同一个焦点F，一条入射光线射向薄凹透镜的右侧焦点F。

请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图。

10．根据图中给出的入射光线和折射光线，在虚线框内画出一个适当的透镜．11．如图所示，请补充完整凸透镜的两条入射光线。

12．在图中方框内填上适当的光学元件。

13．如图所示，平行主光轴的光线入射到凹透镜上，画出这条光线的折射光线。

14．请在图中画出经过透镜折射后的光线。

15．如图所示，请根据图中所示的入射光线，画出它们经过凹透镜折射后的光线。

16．在图中画出经凸透镜折射前的入射光线。

17．如图所示两透镜组合中最右边的焦点是重合的，其中凸透镜焦距较长，凹透镜焦距较短。

请画出光经过两透镜的光路图。

18．如图所示，其中F为透镜的焦点，试画出与已知光线对应的入、出射光线。

19．根据入射光线和折射光线。

在图中的虚线框内画出适当类型的透镜。

20．如图所示，请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）。

答案解析部分1．【答案】解：如图所示：【解析】【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜后传播方向不变，故折射光线如下图：【分析】光线平行于凸透镜的主光轴时，折射光线过凸透镜的焦点；光线过凸透镜的光心，沿直线传播。

2．【答案】解：如图所示：【解析】【解答】图示中，通过光心的光线，其传播方向不改变，平行于凹透镜的主光轴入射的光线，其折射光线的反射延长线，过异侧焦点；经凸透镜后的折射光线过焦点，则入射光线平行于主光轴，作图如下：【分析】光线和凹透镜的主光轴平行，折射光线的反向延长线过焦点；光线过光心，沿直线传播；光线平行于凸透镜的主光轴，折射光线过焦点；光线过光心，沿直线传播。

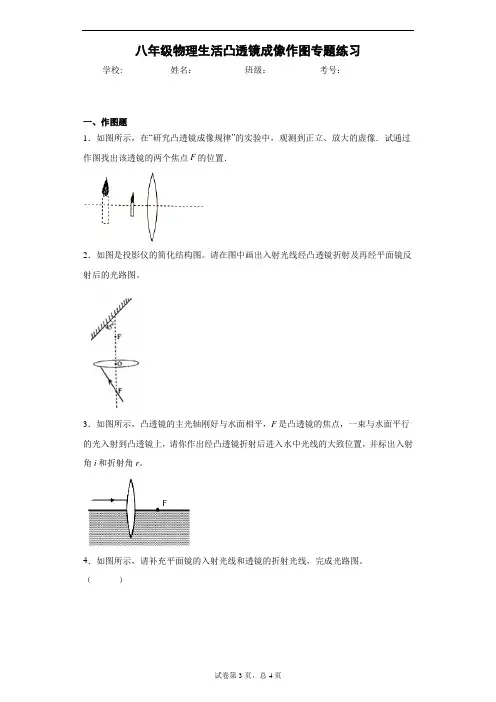

八年级物理生活凸透镜成像作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．2．如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

3．如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置，并标出入射角i和折射角r。

4．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

（______）5．S是点光源，正确画出点光源S经过凸透镜成像的光路图。

6．如图是射到凸透镜上的两条光线，请在图上画出这两条光线的折射光线。

7．如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。

（______）8．如图，是两条通过凸透镜的光线，请分别画出它们通过凸透镜前后的光线。

（____）9．物体通过某些器材或装置能在屏上成了倒立缩小的实像，请在虚线框内画出适当的器材或装置示意图。

10．如图所示，M、N为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像。

根据凸透镜成像原理确定凸透镜的位置及其焦点F，并把它们画出来。

（______）11．如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出．（_____）12．如图所示，在探究凸透镜成像规律时，光屏上得到一个清晰的像。

请你在图上大致画出其所对应的物体。

（_____）13．根据图中的入射光线，画出相应的折射光线。

（_____）14．如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛通过凸透镜成的像，请根据凸透镜成像原理在图中画出凸透镜并标出它的焦点．（______）15．如图所示A’B’是物体AB在凸透镜中成的像，请在图中适当位置画出凸透镜符号和凸透镜的焦点F。
