人教版八年级物理下册作图题

人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。

（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。

烧杯加水后静止在斜面上，如图所示。

不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。

15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。

16.如图所示，动滑轮使用时可以看作是一个省力杠杆。

请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。

17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

新人教版八年级物理(下册)期末考试卷及答案(时间：60分钟 分数：100分) 班级： 姓名： 分数：一、选择题（每题2分，共30分）1、甲、乙两物体从同一地点同时向相同方向做直线运动，其s-t 图像如图所示，由图像可知（ ）A ．两物体在0~10s 内都做匀速运动，且v v <甲乙B ．两物体在15~20s 内都做匀速运动，且v v <甲乙C ．两物体在15 s 相遇，且0~15s 内通过的路程相等D ．两物体在20 s 相遇，且0~20s 内通过的路程相等2、小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是（ ）A ．摩擦的方法创造了电荷使两气球带了电B ．摩擦的方法使气球分子发生转移而带电C ．这种现象与验电器的工作原理相同D ．两气球因带了异种电荷而互相排斥3、甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）A．一定带正电荷 B．一定带负电荷 C．可能带负电荷 D．可能带正电荷4、如图所示，装满水的密闭容器置于水平桌面上，其上下底面积之比为2∶1，此时水对容器底部的压力为F，压强为p，当把容器倒置后放到水平桌面上，水对容器底部的压力和压强分别为（）A．F；2p B．12F；p C．2F；p D．3F；p5、如图是足球运动员踢足球时的情景，下列说法正确的是（）A．球被脚踢出去，说明只有球才受到力的作B．脚踢球使球飞出去，说明力是物体运动的原因C．足球在空中飞行过程中，运动状态一定发生改变D．空中飞行的足球，若它所受的力全部消失，它一定沿水平方向做匀速直线运动6、某汽车在平直公路上行驶，其s-t图象如图所示，下列描述正确的是（）A．0～t1做加速直线运动B．t1～t2做匀速直线运动C．0～t1比t2～t3运动的路程长D．0～t1比t2～t3运动的速度大7、自行车的结构和使用涉及了许多有关摩擦力的知识，下列说法中正确的是（）A．在自行车转动部分添加润滑油是为了减小摩擦B．用力捏刹车闸是为了减小摩擦C．在车外胎、把手塑料套、脚蹬上都刻有花纹主要是为了外观好看D．车的前轴、中轴及后轴均采用滚动轴承是为了增大摩擦8、如图所示为音叉共鸣实验:两个频率相同的音叉,用橡皮槌敲击其中一个音叉，另一个未被敲击的音叉也会发出声音．此现象可以说明（）A．声音能够传递能量B．声音传播不需要介质C．声音传播不需要时间D．物体不振动也可产生声音9、下列说法中正确的是（）A．接触的物体间才会产生力的作用，不接触的物体间不会有力的作用B．一个物体只受重力，一定竖直向下运动C．弹簧测力计只能沿竖直方向使用，不能倾斜使用D．地球附近的物体如果只受一个力，那肯定就是重力10、小军同学使用已经调节好的天平，在测量物体质量的过程中，通过增减砝码后，指针的位置在分度盘的中线偏左．此时他应该（）A．将游码向右移动，至横梁再次平衡B．将左端的平衡螺母向右调，至横梁再次平衡C．将右端的平衡螺母向左调，至横梁再次平衡D．将右盘砝码再减少一些11、下列几种情况中能使受到浮力变大的是（）A．潜水浸没在水中后继续下潜B．轮船由长江驶入大海C．从水银中取出铁球放入水中D．人由浅水区走向深水区12、如图所示，弹簧测力计和细线的重力及一切摩擦均不计，物重G=5N，则弹簧测力计A和B的示数分别为（）A．5N，0N B．0N，5N C．5N，5N D．5N，10N13、中国科学技术大学俞书宏教授团队开发了一系列仿生人工木材，该木材具有轻质、高强、耐腐蚀和隔热防火等优点．关于该木材的属性，下列说法错误的是（）A．导热性差B．硬度大 C．耐腐蚀性好D．密度大14、如图所示，竖直放置的弹簧下端固定在地面上，有一物体在弹簧的正上方落下，和弹簧接触后在向下运动过程中受到的弹力（）A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大15、两列火车并排停在站台上，你坐在车厢中向另一列车厢观望．突然，你觉得自己的列车缓慢向东运动．则下列运动情况不可能发生的是（）A．自己的车向东运动，另一列车没有运动B．自己的车没有运动，另一列车向西运动C．两列车都向东运动，但自己车的速度较快D．两列车都向西运动，但另一列车的速度较慢二、填空题（每题2分，共10分）1、“掩耳盗铃”是大家熟悉的成语故事．从物理学角度分析，盗贼所犯的错误是：既没有阻止声音的________，又没有阻止声音的________．2、物体放在水平面上，受到水平力F1=10N和F2=4N的作用处于静止状态，如图所示．此时物体受到的静摩擦力是________N；如果将F1撤去，物体所受合力为________N．3、浸在液体中的物体受到向上的力，这个力叫做________，方向是________。

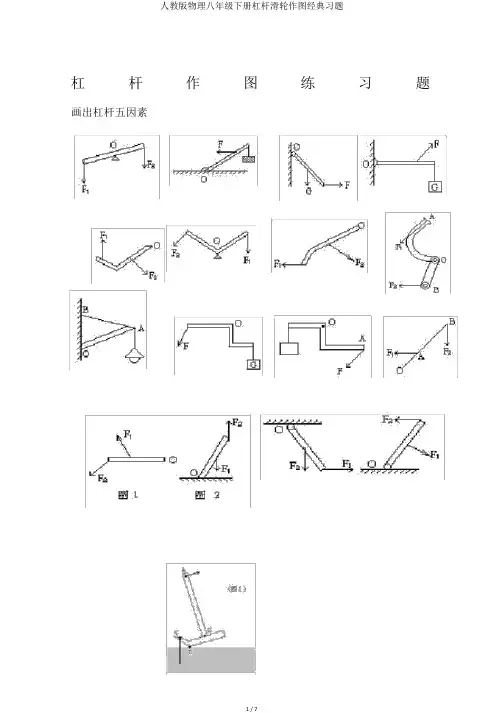

杠杆作图练习题画出杠杆五因素简单机械作图专题训练（杠杆）1、如图 1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、如图 2，画出作用在“开瓶起子”上动力F1的力臂和阻力F2及 F2的力臂表示图 ..3、如图 3 所示，使用羊角锤拔钉子，动力作用在锤柄上 A 点，请作出拔钉子时所用最小动力 F 的表示图。

（注意：请在涂上保存为保证作图正确所画的协助线）。

图 112 34、如图 4 所示，曲杆 AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示地点均衡，请作出最小的力 F 的表示图及其力臂L 。

5、如图 5 所示， ABO 可当作杠杆， O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的表示图。

6、如图 6 所示，杠杆BA 在力 F1、 F2的作用下处于静止状态，l2是 F2的力臂，在图中画出F1的力臂和力F2。

图4图57、如图 7 的杠杆均衡，货物 A 重为 200N ，在图中画出货物 A 重力的表示图及拉力 F 的力臂。

图 7图 9图 88、如图 8 所示，玩具 " 不倒翁 " 被扳倒后会自动立起来。

请在图中画出此 " 不倒翁"所受重力的表示图，并画出重力相关于O 点的力臂。

（黑点表示 " 不倒翁 " 的重心）9、如图9 是一种常有的活塞式抽水机的表示图，在图中画出手柄所受动力F1的力臂和阻力及其力臂。

10、如图 10 所示 ,0 为杠杆 AC的支点 , 在 B 处挂一小球 ,A0=OB=BC,为使杠杆在水平地点均衡 , 画出施加在杠杆上最小的动力F1的力臂 l 1, 并标出 F1的方向 .11、如图 11 所示的人前臂能够当作杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂遇到的阻力F2的表示图和阻力臂L 2。

12、如图 12 的曲折杠杆 A 端吊一重物G.要想在 B 端加一最小的力F, 使 AO保持水平均衡. 试画出此力的方向和力臂.图 10 图 1213、如图 13 所示杠杆，铁球重20N，力 F 作用在杠杆的 B 端使杠杆水平均衡，则力 F=_________N；画出铁球重力G的图示和力 F 的力臂 L。

人教版物理八下第十二章重点专题十四：杠杆作图1．（2021•船营区一模）如图所示，请画出重物所受重力的示意图和拉力F的力臂。

2．（2021•浦东新区模拟）如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。

3．（2021春•三水区月考）如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F 及力臂L。

4．（2021•南海区校级一模）如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。

在B 点施加力F1时，棒刚好处于静止状态。

请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。

5．（2020秋•雁塔区校级期末）请在图中作出F1、F2的力臂L1和L2。

6．（2020秋•鼓楼区期末）请按题目要求作答：如图所示，一个质量均匀分布的木棒AB在细绳拉力作用下保持静止，请画出绳对木棒拉力的力臂和木棒所受重力的示意图。

7．（2020秋•兴化市期末）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。

请在图上画出杠杆OBA的动力臂L和阻力F2的示意图。

8．（2020秋•常州期末）如图所示为独塔单面斜拉桥的结构图，O为支点，请在图中作出动力臂L1以及阻力臂L2。

（保留作图痕迹）。

9．（2020秋•东台市期末）按题目要求作图：在如图A点处画出最小动力F的示意图。

10．（2020秋•如东县期末）如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。

11．（2020秋•隆德县期末）为使轻质弯折杠杆保持平衡，请你在杠杆上画出所施加最小动力F l的示意图。

12．（2020秋•建邺区期末）按要求作图如图所示用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F1，使其在图示位置平衡，作出最小动力F1的示意图和阻力臂L2。

13．（2020秋•东平县校级期末）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。

人教版八年级下册物理作图题试卷练习（Word版含答案）1．如图所示，让你随电梯匀速向上运动，画出人所受力示意图。

答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示2．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。

答案：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：解析：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。

先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。

先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示4．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。

不计空气阻力，请画出木块所受力的示意图。

答案：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。

木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方解析：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。

八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。

要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。

（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。

4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。

（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。

（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。

（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。

(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。

(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。

14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

类型一：杠杆和力臂的作图1.）请画出图中力F的力臂，并以“l”表示。

答案：2、画出图中动理F₁的力臂l₁。

答案：3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。

答案：4、如图所示是一种抽水马桶水箱自动上水装置的示意图。

当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。

请在图中画出动力F₁、阻力F₂和动力臂l₁。

答案：类型二：杠杆最小力作图1、旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

答案：2、如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。

请你在图中作出杠杆的支点O和最小动力F的示意图。

答案：3.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。

答案：4、如图甲是教室里的学生座椅，乙图是它的侧面简图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出：①F的力臂；②F的示意图。

答案：类型三：滑轮及滑轮组作图1、如图所示，轻质动滑轮处于平衡状态。

请在图中画出物体所受的重力（体现动滑轮省力)，同时标出支点O并画出拉力F对应的力臂l答案：2、如图所示，用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。

答案：3、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。

答案：类型四、重力示意图1、画出图中旋转物体M所受重力的示意图。

答案：2、如图所示，用细线将小球悬挂在竖直墙壁上,请画出小球所受细线拉力及小球对墙壁压力的示意图。

答案：3、如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。

答案：4、小夏用天平测量物体A的质量(如图26所示)，请在图中画出物体A对天平托盘的压力F,要求包含力的三要素。

⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点：1、重⼒作图：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②从实⼼圆点竖直向下画⼀条带箭头的线段，并写上G。

2、⽀持⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。

②垂直于接触⾯，向被⽀持的⽅向画⼀条带箭头的线段，并写上F⽀3、压⼒：①在被压物体的接触⾯画实⼼圆点，。

②垂直于接触⾯，向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒：在物绳⼦上与物体相反的⽅向画⼀个箭头，写上F，拉5、推⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。

②沿物体被推动的⽅向相反画⼀条带箭头的线段，并写上F推6、摩擦⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②平⾏于接触⾯，与物体相对运动⽅向相反画⼀条带箭头的线段，并写上f。

7、浮⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。

②从实⼼圆点竖直向上画⼀条带箭头的线段，并写上F浮⼒学画图练习题：1、图1所⽰，刻度尺静⽌在⼿指上，请画出刻度尺所受重⼒和⽀持⼒的⽰意图。

2、如图2所⽰，物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动，请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。

图1 图23、如图3，两个体积⼤⼩相等的物体浸没在⽔中，⼀个悬浮，⼀个下沉。

请画出悬浮物体所受重⼒的⽰意图，下沉物体所受浮⼒、重⼒的⽰意图。

(注意：整个作图过程中，⼤⼩相等的⼒线段长度相等，⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰，货物随传送带⼀起⽔平向右做匀速直线运动，请画出货物所受⼒的⽰意图。

图3 图45、如图5所⽰，⼩球被固定在静⽌的⾦属框架上，请画出⼩球的受⼒⽰意图。

6．⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态，请在图6中画出⼩球的受⼒⽰意图。

7、如图7所⽰，当带电棒靠近细线悬挂的⼩球时，⼩球被推开⼀定⾓度后保持静⽌。

请画出⼩球在图⽰状态下所受⼒的⽰意图。

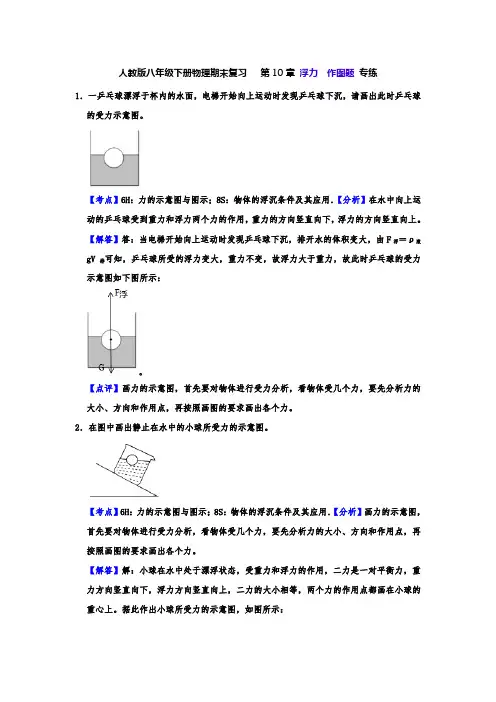

人教版八年级下册物理期末复习第10章浮力作图题专练1．一乒乓球漂浮于杯内的水面，电梯开始向上运动时发现乒乓球下沉，请画出此时乒乓球的受力示意图。

【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】在水中向上运动的乒乓球受到重力和浮力两个力的作用，重力的方向竖直向下，浮力的方向竖直向上。

【解答】答：当电梯开始向上运动时发现乒乓球下沉，排开水的体积变大，由F浮＝ρ液gV排可知，乒乓球所受的浮力变大，重力不变，故浮力大于重力，故此时乒乓球的受力示意图如下图所示：。

【点评】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。

2．在图中画出静止在水中的小球所受力的示意图。

【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。

【解答】解：小球在水中处于漂浮状态，受重力和浮力的作用，二力是一对平衡力，重力方向竖直向下，浮力方向竖直向上，二力的大小相等，两个力的作用点都画在小球的重心上。

据此作出小球所受力的示意图，如图所示：【点评】因为小球在烧杯中悬浮，所以重力与浮力相等，示意图中线段一样长，应注意浮力的方向竖直向上。

3．在图中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。

【考点】6H：力的示意图与图示；8S：物体的浮沉条件及其应用．【分析】根据二力平衡得出浮力大小，明确浮力的三要素，再确定一个标度，并用这个标度去准确表示出力的大小。

【解答】解：重为4N的小球静止在水中，受到的竖直向下的重力及水对其施加的竖直向上的浮力F浮为一对平衡力，大小相等，F浮＝4N，浮力作用点可认为在球的球心，规定标度为2N，该球所受的浮力F浮的力示意图如下所示：【点评】本题考查二力平衡的运用及力的图示的画法，注意力的图示必须要确立一个标度，这样才能准确表示力的大小。

第八章专题训练画力的示意图1．如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)．2．如图所示，灯笼用细线悬挂，处于静止状态．请画出它所受重力和拉力的示意图；3．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．Av4．物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。

5．如图乙所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．（作图时用方框代替小明）6．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．A7．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心．请画出铁球所受力的示意图；8．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)．9．如图，小球A用钢管固定在小车的支架上，小车向左作匀速直线运动，不计空气阻力，画出小球A受力的示意图｡10．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A。

从某时刻起，发现小球向左（运动的反方向）摆开，并持续一段时间，如图所示。

请画出这段时间内物块A受力的示意图。

11．如图，A、B两物体叠放在水平地面上静止．请画出物体A的受力示意图．12．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．13.如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图．14.在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．15．如图所示，两个质量均匀的长方体A、B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A、B一起沿水平桌面做匀速直线运动。

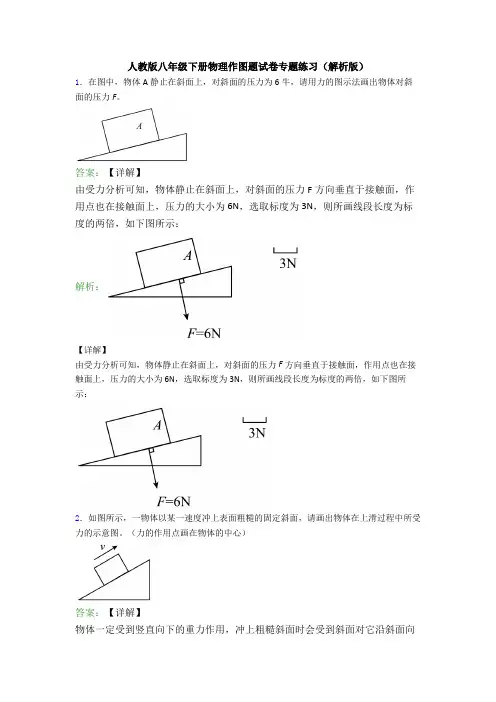

人教版八年级下册物理作图题试卷专题练习（解析版）1．在图中，物体A静止在斜面上，对斜面的压力为6牛，请用力的图示法画出物体对斜面的压力F。

答案：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：解析：【详解】由受力分析可知，物体静止在斜面上，对斜面的压力F方向垂直于接触面，作用点也在接触面上，压力的大小为6N，选取标度为3N，则所画线段长度为标度的两倍，如下图所示：2．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。

过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。

过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。

答案：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。

斜面对物体的支持力和物体对斜面的压力是一对解析：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。

八年级物理复习实验专题1．如图示的是研究牛顿第一定律的实验。

（1）实验时要让同一辆小车从斜面的同一高度滑下，目的是 ______ 。

（2）在相同的实验条件下，小车在__________表面上前进的距离最远，但最后会停下来，这是因为__________ 改变了它的运动状态。

（3）牛顿第一定律是在实验的基础上，过 _____________________而抽象概括出来的。

（4）牛顿第一定律的内容是：2．在“探究二力平衡条件”的活动中，主要是通过探究力对物体的作用效果来实现探究目的的。

如图所示是可供选择的两种探究方案。

（1）图a的探究方案中研究对象是小卡片，图b的探究方案中研究对象是；（2）小明选择了图a所示的探究方案。

他将系于小卡片两对角的细线分别跨过左右支架上的滑轮后，就在两线端挂上钩码。

这是用于探究两个力的和对物体平衡的影响；（3）探究活动中还要求要把小卡片转过一个角度，然后再松手。

这样做的目的是用于探究 ______________ 对物体平衡的影响。

（4）两个探究方案相比较，你认为方案的探究过程对实验结论的影响小一些，因为：3．在探究滑动摩擦力与哪些因素有关的实验中，实验过程如图所示．(1)实验操作的关键是要拉着小车做运动。

(2)由甲、乙两图得到的结论是_______________________。

(3)图乙和图丙探究的问题是________________________。

(4)在此实验的基础上，小明又猜想：滑动摩擦力的大小可能与物体的接触面积有关．请你利用图中已有的器材，设计探究方案验证小明的猜想：①___________________________________________________________②___________________________________________________________③___________________________________________________________4．在“研究液体压强”的实验中，进行了如图中各图所示的操作。

学习好资料
欢迎下载
《八年级物理》基本作图题
班
学生
1、力的示意图：
⑴“重力”
的示意图（设重力G=10N）：
①放在地面上②气球匀速上升③物体在斜面上
⑵“拉力”的示意图（设拉力F=20N）：
①悬挂的物体
②沿水平方向拉小车
③沿斜上方拉小车④沿斜面向上拉小车④向上提水桶
⑶“推力”的示意图（设推力F=10N）：
①沿水平方向推桌子②沿水平方向推小车
⑷“压力”的示意图（设压力F=20N）：
①物体对水平地面的压力
②向墙壁上压图钉
⑸“阻力”的示意图：
小车向左匀速运动时受到的阻力f=2000N
⑹“
平衡力”的示意图（设①②的重力
G=5N；③的牵引力
F=2000N）：
①支持力与重力②拉力与重力③牵引力与阻力
⑺“浮力”的示意图（设球的重力
G=20N）：
⑻“合力”
的示意图（设F1=150N；F2
=100N）：
①方向相同时②方向相反时
3、作出力臂：
4、在滑轮组上绕线：
在①中画出G
2
1
F=的绕线；
在②中画出G
3
1
F=的绕线；
在③中画出既省力又能改变用力方向的绕线；
在④、⑤中画出最省力的绕线。

①②③④⑤。

2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。

2.如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。

请在图中画出动力臂L1和阻力F2的示意图（钓鱼竿自重忽略不计）。

3.如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

4.如图所示，O点为杠杆的支点，在杠杠上A点处挂一重力为G的重物，在杠杆上B点处施加拉力F，使杠杆处于平衡状态。

请在图中作出拉力F的力臂l。

5.在图中画出力F的力臂，并标上字母L。

6.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。

7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。

请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。

8.如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。

9.图中作出动力臂和阻力。

10.如图是工人用撬棍撬石头的示意图。

请画出动力F1的力臂；并画出石头对撬棍压力的示意图。

11.如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。

12.请在图中B点画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

13.如图所示,某同学用一根硬棒撬动一块大石块,棒的上端A是动力作用点。

请在杠杆上画出提动石块的最小动力F, 并在图上标出支点的位置O。

14.如图,要用一个最小的力把圆木推上台阶,用力的示意图在图中画出这个力,并标出它的力臂。

15.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图，并画出对应的力臂。

16.“节约用水，人人有责”。

八年级（下）物理一检作图专练试卷第1页，共2页1．如图所示，一个重10N 的长方体木块从斜面上滑下，请画出木块下滑时对斜面的压力F 的示意图。

2．如图所示，一长方体物块沿着固定在地面上的斜面匀速下滑，请在图中画出该物块在下滑的过程中所受到的重力和滑动摩擦力的示意图。

（不计空气阻力）3．把一支魔术笔放手指上，慢慢移动笔在手指上的位置，在如图所示的位置时笔处于静止状态。

请在图上用“·”标出笔的重心，并 画出笔受到的重力G 的示意图。

4．如图乙所示，是地球的示意图，地球上的苹果树有一苹果正在下落，同时倪浩同学掷出一个铅球，请在图中画出苹果和铅球受重力的示意图。

5．水平传送带上有一物体与传送带一起匀速向前运动，如图所示不计空气阻力，请画出物体的受力图。

6．如图所示，有一木块从斜面上滑下后，在粗糙的水平面上向右运动时，画出木块的受力示意图。

7．逛商场时，小明发现他乘坐的电梯是匀速上升的。

如图为他乘坐电梯的模拟图，其中O 为重心，请画出此时小明的受力示意图。

8．如图所示，请作出小球所受支持力的示意图。

9．在图中用力0F 将物体B 按在天花板上静止，请画出物体B 对天花板压力的示意图。

10．如图所示，货物随传送带匀速斜向上运动，请画出货物所受摩擦力的示意图。

11．如图，足球从斜面上加速滚下，画出足球对斜面压力的示意图。

12．如图所示，悬挂在天花板上的小球静止在斜面上，悬线竖直，请画出小球受力的示意图。

13．如图，A、B两个物体重叠放在水平桌面上，若A在水平向右的推力的作用下使得A、B一起做匀速直线运动。

作出B物体受到的力的示意图。

14．如图所示，用拉力F拉着小车向右匀速运动，请画出物体A对小车的压力和摩擦力的示意图。

15．如图所示在某容器中有A、B两点，请作出A、B两点所受液体压力的示意图AF和BF。

16．甲、乙、丙为底部扎有橡皮膜的玻璃管插入水槽中，如图所示。

甲、乙、丙管内分别装有与水槽水面相平的煤油、盐水和水，请画出橡皮膜的大致形状。

人教版八年级物理下册第十二章简单机械《12.2滑轮》课后作业学校：姓名：班级：考号：一、选择题1．如图，在竖直向上的力F的作用下，重为10N物体A沿竖直方向匀速上升。

已知重物上升速度为0.4m/s，不计绳与滑轮摩擦以及滑轮重和绳重，则拉力F的大小和滑轮上升的速度分别为(A)A．20N0.2m/s B．20N0.8m/sC．5N0.2m/s D．5N0.8m/s2．学校旗杆顶端装有定滑轮，这样做A．既省力，也改变力的方向B．省力，但不改变力的方向C．不省力，但改变力的方向D．既不省力，也不改变力的方向3．如图所示的简单机械中，省距离的是（）A．旗杆上的定滑轮B．夹东西的筷子C．开门的把手D．蜿蜒的盘山公路4．如图所示，不计滑轮自重及绳子与滑轮之间的摩擦，三个弹簧测力计拉力F A、F B、F C 三者的关系正确的是（）A．F A∶F B∶F C=3∶2∶1B．F A∶F B∶F C=1∶2∶3C．F A∶F B∶F C=6∶3∶2D．F A∶F B∶F C=2∶3∶65．(多选)如图所示，物体A、B、C的重力都为8N，不计滑轮和绳的重力及滑轮摩擦，此时A、B两物体静止在水平面上。

下列说法正确的是（）A．绳对O点的拉力为4N B．水平面对B的摩擦力为4NC．A与B之间的摩擦力为2N D．水平面对B的支持力为8N6．在图中，物体A的重力为G，在拉力F的作用下，物体沿水平桌面做匀速直线运动，已知物体受到的摩擦力为f，则人对绳的拉力F的大小等于（）A．0.5G B．2G C．0.5f D．2f7．如图所示，古代护城河吊桥上安装的滑轮A是（）A．动滑轮、能省力B．定滑轮、能改变力的方向C．定滑轮、能省力D．动滑轮、能改变力的方向8．如图所示，是工人师傅往高处运送货物的两种方法。

物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍9．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为（）A．3N B．6N C．11N D．22N10．升国旗的旗杆顶上有个重要的装置是A．省力杠杆B．定滑轮C．动滑轮D．滑轮组二、填空题11．如图所示，用F为30N的拉力，通过滑轮组拉着重为300N的物体，在水平面上以0.5m/s 的速度向左匀速直线运动．则拉力F的速度为________，物体受到的摩擦力大小为________ N．（不计绳和滑轮的重力以及滑轮轴承和滑轮与绳子之间的摩擦力）12．如图所示，物体A重5N，放在水平桌面上，通过绳子和滑轮连接重为4N的物体B，此时物体A恰能向右匀速直线运动。

12.2滑轮专项练习一、作图题1、用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．2、用滑轮组提升重物，请在图中画出拉力F＝G/3的绳子的绕法．（不计动滑轮、绳重和摩擦）3、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。

二、填空题4、如图7所示，升旗杆顶部有一个滑轮，使用此滑轮的最大好处是________________。

5、图所示，用甲、乙两个不同的滑轮把同一货物提到同一高度，使用滑轮能够省力,使用滑轮机械效率较高。

6、如右图所示，一物体重500N，滑轮重、绳重和摩擦均忽略不计，要拉起这个物体甲图中需____N拉力，乙图中需____N拉力。

7、如图所示的滑轮是________滑轮，观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变_______，不能______。

8、如图所示，物体重为100N，在水平拉力F的作用下，1秒钟内匀速前进2米，此时弹簧测力计的示数为10N（不计滑轮重及滑轮间的摩擦），则拉力F为 N，绳子自由端移动的速度为 m/s，物体所受摩擦阻力为 N。

若以动滑轮为参照物，物体是。

9、用如图3—1所示装置拉同一物体，在同一水平面上做匀速直线运动，已知物重40 N，摩擦力为10 N，则F1 = N；F2 = N。

10、用滑轮组将一个重为5N的物体匀速提升10cm，由图13可知，绳端受到的拉力F为 N，则动滑轮重N，绳端移动的距离s为 cm。

.11、如右图所示，滑轮A是________滑轮，它的作用是___ _ ____；B是________滑轮，若地面对物体的阻力是200N，不计滑轮重量和摩擦，则作用在绳子自由端的拉力F＝_____N，可使物体匀速移动。

12、如图是现代家庭经常使用的自动升降衣架的结构示意图，它可以很方便晾起洗好的衣服，取下晒干的衣服，其实就是通过一些简单机械的组合来实现此功能。

八年级物理下册《作图题》专项提升练习题及答案-人教版班级姓名学号1．如图，为某同学在进行立定跳远测试过程中的某一瞬间(不计空气阻力)，O点为重心，请画出该同学的受力示意图。

2．如图，小球向左运动压缩弹簧过程中，画出弹簧对小球的弹力示意图。

3．如图物体A在斜面上匀速下滑，请作出物体A所受斜面摩擦力的示意图。

4．如图，画出静止在水面上的苹果所受的浮力F浮的示意图。

5．如图所示，2022年北京冬奥会吉祥物“冰墩墩”正在冰面上展示花样滑冰，请画出“冰墩墩”受到的重力和它对冰面的压力的示意图（O为重心）。

6．劳动课上，小欢用铜片制作风铃，来装饰校园“禁毒防毒”宣传栏。

如图，将一个铜片悬挂于线下静止，请画出铜片受力的示意图。

7．如图所示，在图中画出漂浮在水面上的苹果所受力的示意图。

8．如图所示，木块静止在斜面上，画出木块所受力的示意图。

9．如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出手提箱此时受力的示意图。

10．如图所示，一儿童站在商场里的电梯上（相对电梯静止），随电梯一起匀速向上运动。

请画出该儿童受到各力的示意图。

11．如图所示，一位同学在用力匀速推箱子，请画出箱子的受力示意图。

12．在如图中，O为杠杆OB的支点，请在图中画出拉力F的力臂L。

13．在图中画出力F的力臂。

14．图为用手写字时的示意图，笔可以看做是杠杆，O为支点，F为阻力，请画出F的力臂l。

15．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力F以及杠杆的阻力臂。

16．如图所示，桌子放在水平地面上，在桌子的A 点施加一个最小的力使桌子左下角稍微离开地面。

请在图中标出支点O 的位置，并画出最小力F 及其力臂l。

四17．如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。
