八年级物理下册作图题练习(含参考答案)

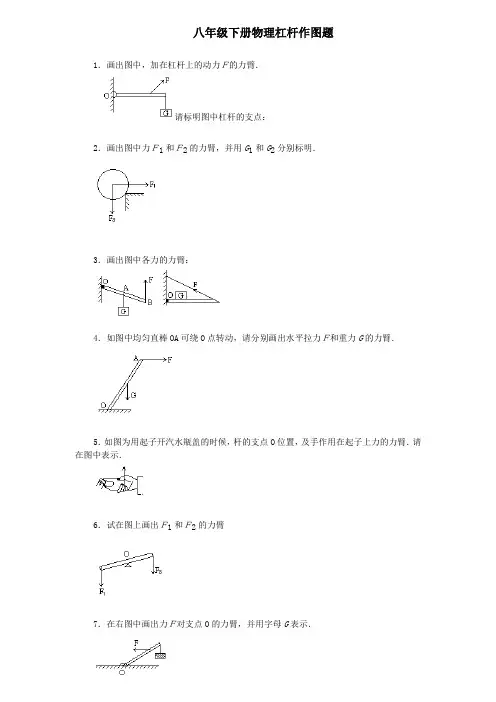

八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

八年级物理下册《作图专题》一、力的示意图1.画出图中细线对木块A拉力的示意图。

2.如图所示，一吊灯悬挂在天花板上，画出吊灯所受力的示意图。

3.如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图。

(图中O点表示杯子的重心)4.图中，一个小球从斜坡上滚动下来，请画出斜面受到压力的示意图。

第1题图第2题图第3题图第4题图5.如图所示，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体竖直方向上所受力的示意图。

6.请在图中画出静止在斜面上的物体A所受力的示意图。

7.木块在拉力F的作用下向左做匀速直线运动，请在图中画出木块所受摩擦力的示意图。

8.图中小球用细绳拴在墙上，画出小球的受力示意图.第5题图第6题图第7题图第8题图9.如图所示，一个物体在水平传送带上匀速向右运动，画出物体的受力示意图.10.将一个小球从空中某点由静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起，画出小球在最低点时的受力示意图.第9题图第10题图第11题图11.水平地面上的一辆小车中，用细线悬挂一个小球，如图所示。

静止时小球与车厢壁接触但不挤压。

当小车突然向右加速运动，请画出此时小球的受力示意图。

12.如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。

请在图中画出物体A所受的支持力N和摩擦力f 的示意图(力的作用点图中已标出)。

13.如图所示，重30N的小球漂浮在水面上，画出小球所受重力和浮力的示意图.第12题图第13题图14.如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。

(点O为箱子的重心)15.如图所示，木块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处。

画出木块在B处时水平方向的受力示意图。

第14题图第15题图二、杠杆的示意图1.如图所示，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂l1。

2. 如图所示，棒OA重20N，能绕O点转动，在如图所示的力F1作用下处于静止状态，C为棒的重心.①用力的示意图表示棒受到的重力，②画出此时力F1的力臂L1。

人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。

（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。

烧杯加水后静止在斜面上，如图所示。

不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。

15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。

16.如图所示，动滑轮使用时可以看作是一个省力杠杆。

请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。

17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

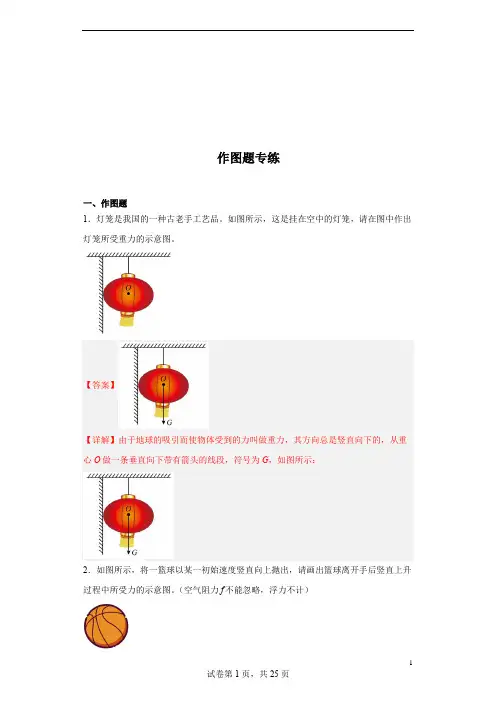

作图题专练一、作图题1．灯笼是我国的一种古老手工艺品。

如图所示，这是挂在空中的灯笼，请在图中作出灯笼所受重力的示意图。

【答案】【详解】由于地球的吸引而使物体受到的力叫做重力，其方向总是竖直向下的，从重心O做一条垂直向下带有箭头的线段，符号为G，如图所示：2．如图所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图。

（空气阻力f不能忽略，浮力不计）【答案】【详解】空气阻力f不能忽略，篮球在上升过程中受到竖直向下的重力G的作用及竖直向下的阻力f的作用，力的作用点画在篮球的重心，受力的示意图如下图所示：3．如图所示，物体静止在斜面上，画出它所受重力和支持力的示意图。

【答案】【详解】重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上。

如图所示：4．如图所示，细绳拉着小球在水平面内做匀速圆周运动，请作出小球所受重力和拉力的示意图。

【答案】【详解】小球受到竖直向下的重力和沿绳子方向的拉力，两个力的作用点都在小球的重心，即球心，从球心分别沿竖直向下、沿绳子方向画一条带箭头的线段表示重力G 和拉力F，如图所示：5．如图所示，物块正沿粗糙斜面向上滑动，请画出物块对斜面的压力F1和斜面对物块的支持力F2的示意图。

【答案】【详解】斜面对物块施加的力有支持力和摩擦力，从重心斜向上画垂直于斜面的支持力，符号为F2；在斜面上选取接触面的中点为压力的作用点，过压力作用点画垂直于斜面，带箭头的线段，符号为F1；如图所示：6．如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。

【答案】【详解】静止在轿厢内的物体，与桥厢一起做匀速直线运动，物体受重力和支持力做对平衡力作用，重力竖直向下，支持力竖直向上，过物体的重心做竖直向下的带箭头的直线表示重力G，过物体的重心做竖直向上的带箭头的直线表示支持力F，如图所示：7．小琪站在电动扶梯的水平台阶上，随着扶梯匀速向上运动，请在图中画出小琪的受力示意图。

2017年--2018年八年级物理下册作图精选（50道）一、作图题1、如图所示，鸡蛋正在盐水中上浮．请画出此时鸡蛋所受力的示意图．【答案】解：浮力、重力均作在重心上，重力G竖直向下，浮力F竖直向上，浮力的长度大于重力，如图：【考点】物体的浮沉条件及其应用【解析】【分析】鸡蛋在盐水中上浮，是因为浮力大于重力，分别按力的示意图的作法作出浮力和重力．2、如图所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图．【答案】【考点】重力示意图【解析】【解答】排球离开手后只受重力的作用，而且重力方向竖直向下，作用在球的重心上。

故答案为：【分析】本题关键在于正确的受力分析和对重力方向的了解。

本题考查的是重力示意图。

3、（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．【答案】解：过细线与小球的接触点作竖直向上的拉力，如图所示：【考点】力的示意图【解析】【解答】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【分析】此题考查学生对力的示意图的掌握，注意题目要求，只要求画出细线对小球的拉力F即可．4、（2015•贵港）一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．【答案】【解答】解：物体受到人为的压力水平向右，墙的支持力水平向左，重力竖直向下，摩擦力竖直向上，如图所示．在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是平衡力，竖直方向上重力和摩擦力是平衡力．【考点】力的示意图【解析】【分析】物体静止时，受到力是平衡力，此物体在竖直方向上受到重力作用，在竖直方向上肯定有一个力与它平衡，这个力就是摩擦力，重力和摩擦力是一对平衡力，大小相等，方向相反，作用在同一直线上．水平方向上压力和支持力是平衡力．5、（2015•临沂）如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图．（图中O 点表示杯子的重心）【答案】【考点】力的示意图【解析】【解答】解：重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．6、（2015•咸宁）如图所示，一木块正沿着着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．【答案】【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．【考点】力的示意图【解析】【解答】解：重力G和支持力FN的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：7、（2015•达州）如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．【答案】【解答】解：连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动，如图所示：【考点】力臂的画法，杠杆中最小力的问题【解析】【分析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．8、（2015•陕西）如图，O为支点，请画出路灯所受重力G的示意图及其力臂l．【答案】过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【考点】重力示意图，力臂的画法【解析】【解答】解：过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【分析】重力G的作用点在灯的重心，方向是竖直向下，重力的力臂是从支点O到重力作用线的垂直距离．9、（2015•庆阳）如图是踢出去的足球运动轨迹，请做出足球所受力的示意图（不计空气阻力）【答案】【解答】解：踢出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下，如图所示：【考点】力的示意图【解析】【分析】规则物体的重心在物体的几何中心，根据重力的方向总是竖直向下的，过重心表示出重力的方向．10、如图所示，月亮和卫星在绕地球在旋转，请在图中作出月球受到地球引力的示意图。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

人教版八年级下册物理作图题试卷专题练习（解析版）1．在如图中画出足球对斜面的压力的示意图。

答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示2．小蛮用绳子拉木箱，请画出木箱的受力示意图。

答案：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下解析：【详解】以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。

答案：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物解析：【详解】静止在水面上的物体受竖直向上的浮力F和竖直向下的重力G而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4．如图所示，重为3牛的小球悬浮在盛水的杯中。

请用力的图示法画出小球所受浮力F。

答案：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。

解析：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。

5．如图所示，静止在斜面上的物体A对斜面的压力为3牛，请用力的图示法画出该物体对斜面的压力F。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

物理八年级下册物理作图题试卷试卷（word版含答案）1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：2．A、B两物体如图所示静止在地面上，请画出B物体的受力示意图。

答案：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上解析：【详解】对物体B进行受力分析可知，物体B共受到重力、支持力和物体A的压力三个力的作用，并且重力与压力之和等于支持力；物体B受到的重力从重心竖直向下画，符号为G；地面对物体B的支持力从重心竖直向上画，符号为F支；A物体对B的压力从物体B的重心竖直向下画，符号为F压，如图所示：3．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4．如图所示，重为3牛的小球悬浮在盛水的杯中。

请用力的图示法画出小球所受浮力F。

答案：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。

完整版)八年级物理下册作图专项练习1.请根据题目要求，绘制实心球在空中飞行时所受力的示意图，空气阻力可以忽略不计。

2.传送带上的物体随传送带匀速直线运动，请绘制物体的受力示意图。

3.在图中，重为10牛的小球静止在水中，请用图示法绘制该球所受浮力F浮的示意图。

4.请在图中绘制推力F推木箱的示意图，该推力的大小为50N，方向斜向下与水平方向成30°角。

5.根据要求，请在图中绘制铅球所受力的示意图，该铅球在地面上向右滚动。

6.在图中，小车静止在光滑的水平桌面上，请绘制小车所受力的示意图。

7.在图中，请分别绘制杠杆的动力臂l1和阻力臂l2.8.如图所示为钓鱼竿钓鱼的示意图，O为支点，请绘制F1、F2的力臂L1和L2.9.请在图中绘制动力F1的力臂L1.10.请在图中绘制动力F1的力臂。

11.请在图中绘制物块所受重力G的示意图和XXX对支点O的力臂l。

12.请在图中绘制动力臂L1和阻力F2.13.如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点悬挂一重物G，请绘制使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L。

14.如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点绘制最小力F的示意图。

15.如图所示，请绘制茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请绘制作用在A点上的最小动力F。

16.如图所示，工人师傅想把油桶滚上台阶，请绘制需要用的最小力。

17.用滑轮组提升重物，重物的重力为G，请在图中绘制拉力F的绳子的绕法，不计动滑轮、绳重和摩擦。

18.(1) 如图所示的装置中，请按要求绘制滑轮组的绕绳方式。

(2) 如图所示，请找出最省力的支点O，动力F1与阻力F2，绘制动力臂L1.19.绘制最省力的滑轮组绕法。

20.用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，请绘制滑轮组的绳子绕法，给出一根能承受60N拉力的绳子。

21.XXX所示，某人在A处提起物体，请绘制最省力的绳子绕法。

人教版八年级下册物理作图题试卷练习（Word版含答案）1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．如图所示，将一个小球浸没在水中，由静止释放。

请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图3．如图所示，让你随电梯匀速向上运动，画出人所受力示意图。

答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示4．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：5．重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。

八年级（下）物理一检作图专练试卷第1页，共2页1．如图所示，一个重10N 的长方体木块从斜面上滑下，请画出木块下滑时对斜面的压力F 的示意图。

2．如图所示，一长方体物块沿着固定在地面上的斜面匀速下滑，请在图中画出该物块在下滑的过程中所受到的重力和滑动摩擦力的示意图。

（不计空气阻力）3．把一支魔术笔放手指上，慢慢移动笔在手指上的位置，在如图所示的位置时笔处于静止状态。

请在图上用“·”标出笔的重心，并 画出笔受到的重力G 的示意图。

4．如图乙所示，是地球的示意图，地球上的苹果树有一苹果正在下落，同时倪浩同学掷出一个铅球，请在图中画出苹果和铅球受重力的示意图。

5．水平传送带上有一物体与传送带一起匀速向前运动，如图所示不计空气阻力，请画出物体的受力图。

6．如图所示，有一木块从斜面上滑下后，在粗糙的水平面上向右运动时，画出木块的受力示意图。

7．逛商场时，小明发现他乘坐的电梯是匀速上升的。

如图为他乘坐电梯的模拟图，其中O 为重心，请画出此时小明的受力示意图。

8．如图所示，请作出小球所受支持力的示意图。

9．在图中用力0F 将物体B 按在天花板上静止，请画出物体B 对天花板压力的示意图。

10．如图所示，货物随传送带匀速斜向上运动，请画出货物所受摩擦力的示意图。

11．如图，足球从斜面上加速滚下，画出足球对斜面压力的示意图。

12．如图所示，悬挂在天花板上的小球静止在斜面上，悬线竖直，请画出小球受力的示意图。

13．如图，A、B两个物体重叠放在水平桌面上，若A在水平向右的推力的作用下使得A、B一起做匀速直线运动。

作出B物体受到的力的示意图。

14．如图所示，用拉力F拉着小车向右匀速运动，请画出物体A对小车的压力和摩擦力的示意图。

15．如图所示在某容器中有A、B两点，请作出A、B两点所受液体压力的示意图AF和BF。

16．甲、乙、丙为底部扎有橡皮膜的玻璃管插入水槽中，如图所示。

甲、乙、丙管内分别装有与水槽水面相平的煤油、盐水和水，请画出橡皮膜的大致形状。

八年级物理下册作图专项练习1．按题目要求完成下列作图：在图中作出投出的实心球在空中飞行时所受力的示意图．（空气阻力忽略不计）2．传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．3．在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．4．用50N斜向下与水平方向成30°角的推力F推木箱，请在图中画出推力的示意图．5．根据要求完成下列作图：一个铅球在地面上向右滚动，请在图中画出铅球所受力的示意图．6．在图中，小车静止在光滑的水平桌面上，请画出小车所受力的示意图．7．在图中，分别画出杠杆的动力臂l1和阻力臂l2．8．如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．9．请在图中，画出动力F1的力臂（L1）．10．画出下面动力F1的力臂．11．请在图中画出物块所受重力G的示意图和力F对支点O的力臂l．12．请在图中画出动力臂L1和阻力F2．13．如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点出悬挂一重物G，请画出使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L．14．如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点画出最小力F 的示意图．15．如图所示，请画出茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F．16．如图所示，工人师傅想把油桶滚上台阶，请你帮他画出需要用的最小力．17．用滑轮组提升重物，重物的重力为G，请在图中画出拉力F=的绳子的绕法．（不计动滑轮、绳重和摩擦）18．（1）如图所示的装置中，按要求画出滑轮组的绕绳方式．（2）如图撬石头，找出最省力的支点O，动力F1与阻力F2，画出动力臂L1．19．滑轮组最省力的绕法20．用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，给你一根能承受60N拉力的绳子，画出滑轮组的绳子绕法．21．如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法．22．小华借助滑轮组提升重物，请画出最省力的绕线方法．23．试在如图中画出最省力的绳子绕法．24．如图所示，某人用滑轮组提升重物，请你在画出他使用滑轮组最省力的绕法．25．画出滑轮组最省力的绳子的绕法八年级物理下册作图专项练习参考答案与试题解析一．作图题（共25小题）1．（2017•宝应县一模）按题目要求完成下列作图：在图中作出投出的实心球在空中飞行时所受力的示意图．（空气阻力忽略不计）【分析】不计空气阻力，空中飞行的球只受重力的作用，画出重力的示意图即可．【解答】解：空中飞行的实心球只受到重力的作用．重力的作用点在它的球心上，方向竖直向下，力的示意图如图所示：【点评】画重力的示意图首先找重心，然后用一条带箭头的线段表示重力，箭头指示的方向就是重力的方向﹣﹣﹣竖直向下，最后用G表示出这个力．2．（2017•双台子区校级一模）传送带上的物体随传送带一起做匀速直线运动，请画出物体的受力示意图．【分析】物体做水平方向向左匀速运动，物体受到两个力：它的重力G，传送带对它的支持力F，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解答】解：由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向分别画一条有向线段表示出重力和支持力，注意作图时两条线段长度要相等．如图所示：．【点评】物体匀速运动时，受平衡力：这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．易错点：确定不准是否受摩擦力．3．（2017•青浦区一模）在图中，重为10牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．【分析】首先根据小球在水中的状态判断小球所受浮力大小，再确定一个标度，并用这个标度去准确表示出力的大小．【解答】解：小球在水中悬浮，则所受浮力F浮=G=10N，选取标度为5N，过水球重心沿竖直向上的方向画一条有向线段，使线段长度为标度的2倍．如图所示：【点评】此题考查了力的图示的画法，力的图示比示意图要求更加严格，在作图时，注意线段的长度必须与标度统一起来．4．（2017春•泰兴市期中）用50N斜向下与水平方向成30°角的推力F推木箱，请在图中画出推力的示意图．【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点．【解答】解：推力的作用点为手与木箱的接触点，即A点；推力的方向斜向下，且与水平方向成30°角；过推力的作用点，沿推力的方向画一条有向线段，并标明大小F=50N．如图所示：．【点评】本题考查了力的示意图的画法．画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．5．（2017春•太仓市期中）根据要求完成下列作图：一个铅球在地面上向右滚动，请在图中画出铅球所受力的示意图．【分析】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力．【解答】解：根据生活经验可知，铅球在地面上向右滚动，在水平方向上速度越来越慢，是因为受到摩擦力的作用，所以摩擦力的方向和相对运动方向相反，即水平向左．在竖直方向上，铅球受到重力和支持力，这两个力是一对平衡力．如图：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图．6．（2017春•宜兴市期中）在图中，小车静止在光滑的水平桌面上，请画出小车所受力的示意图．【分析】（1）首先对物体进行受力分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮；（2）力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【解答】解：（1）物体静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．（2）重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等7．（2017•徐汇区二模）在图中，分别画出杠杆的动力臂l1和阻力臂l2．【分析】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．④用字母L1或l2标出．【解答】解：反向延长动力和阻力的作用线，然后从支点O分别向动力作用线、阻力作用线作垂线，垂线段的长度即为动力臂和阻力臂，如图所示：．【点评】此题考查了力臂的画法，力臂是从支点到力的作用线的距离，在作图时，注意确定支点和两个力，做出力臂后要用符号标出对应的力臂．8．（2017•贺兰县校级模拟）如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．【分析】要解决此题，需要掌握力臂的概念，知道力臂是指从支点到力的作用线的距离．【解答】解：已知支点O，从支点向F1的作用线做垂线，垂线段的长度即为动力臂L1；从支点向阻力F2作用线引垂线，垂线段的长度即为阻力臂L2．如图所示：【点评】此题主要考查了有关力臂的画法，首先要掌握力臂的画法，确定支点，从支点向力的作用线引垂线．垂线段的长度即为力臂．9．（2017•桂林二模）请在图中，画出动力F1的力臂（L1）．【分析】根据力臂是指从支点到力的作用线的距离画出力臂即可．【解答】解：延长动力F1的作用线，然后过支点O做力的作用线的垂线段，用L1表示，如图所示：．【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．10．（2017•屯昌县一模）画出下面动力F1的力臂．【分析】力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为力臂．【解答】解：延长力F1得到动力的作用线，然后由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．11．（2017•临沂一模）请在图中画出物块所受重力G的示意图和力F对支点O的力臂l．【分析】做重力的示意图，首先找出重心；然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．②确定力的作用点和力的方向，画出力的作用线．③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．【解答】解：过物块的重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上符号G；从支点向力F的作用线作垂线，支点到垂足的距离就是力臂l．如图所示：【点评】牢记重力的方向总是竖直向下的．作力臂时要找好支点与力的作用线，力臂应是从支点到力的作用线的距离．12．（2017•枣阳市校级模拟）请在图中画出动力臂L1和阻力F2．【分析】根据力与力臂垂直的关系进行作图，即过支点作动力作用线的垂线段，即为动力臂；过阻力臂的末端作垂直于杠杆的作用力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即动力臂L1；过L2的末端作垂直于L2的阻力，与杠杆的交点B为阻力作用点，方向斜向上，即F2．如图所示：．【点评】本题考查学生对力臂的画法掌握情况，关键知道力和力臂是垂直的．13．（2017•文登区一模）如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点出悬挂一重物G，请画出使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L．【分析】（1）根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．（2）在通常情况下，连接杠杆支点和动力作用点这两点所得到的线段最长，依此为动力臂，最省力．【解答】解：（1）连接OC，若在C端施力F，当F的方向与OC垂直时动力臂最大，此时最省力；（2）根据杠杆平衡的条件，要使杠杆平衡，动力方向斜向上，据此可画出最小的动力，如图所示：【点评】杠杆中的最小动力，可以按照以下几个步骤进行：（1）确定杠杆中的支点和动力作用点的位置；（2）连接支点与动力作用点，得到最长的线段；（3）经过动力作用点做出与该线段垂直的直线；（4）根据杠杆平衡原理，确定出使杠杆平衡的动力方向．14．（2017春•松江区月考）如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点画出最小力F的示意图．【分析】由杠杆的平衡条件F1L1=F2L2可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是最大动力臂，再作出最小力．【解答】解：动力臂越长越省力，最长的动力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可．如图所示：．【点评】此题主要考查了杠杆中最小的力的问题，将所学的物理知识与生活实际联系在起来．要做出杠杆中的最小动力，可以按照以下几个步骤进行：（1）确定杠杆中的支点和动力作用点的位置（2）连接支点与动力作用点，得到最长的线段（3）经过动力作用点做出与该线段垂直的直线（4）根据杠杆平衡原理，确定出使杠杆平衡的动力方向．15．（2016•红安县模拟）如图所示，请画出茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F．【分析】根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂最长，动力最小．据此确定动力的方向，再画出其力臂．【解答】解：根据杠杆平衡条件，当杠杆平衡，在阻力和阻力臂不变时，动力臂越长，动力越小．所以，连接OA，在A点垂直OA向上施加力，动力臂最长、最省力，作力F的示意图，其力臂为L，如图所示：【点评】知道当杠杆平衡，在阻力和阻力臂一定时，动力臂越长，动力越小；当阻力、动力臂一定时，阻力臂越小、越省力．以支点到力的作用点的距离为力臂是最大的力臂．16．（2016•老河口市模拟）如图所示，工人师傅想把油桶滚上台阶，请你帮他画出需要用的最小力．【分析】由杠杆的平衡条件可知：当阻力、阻力臂一定时，动力臂越大，则动力越小；因此解答此题，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可．【解答】解：由杠杆的平衡条件可知，在阻力乘阻力臂不变时，动力臂越长所用的动力越小；如图，支点为O，过支点O做直径OA，过A做OA的垂线，可得动力的作用线，按这个方向用力，动力臂最长，最省力，如图所示．【点评】在处理此类杠杆中最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线，即动力作用线．17．（2016春•安庆期末）用滑轮组提升重物，重物的重力为G，请在图中画出拉力F=的绳子的绕法．（不计动滑轮、绳重和摩擦）【分析】省力多少和绳子的绕法，决定滑轮组的使用效果．不计动滑轮重与摩擦，动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一．【解答】解：拉力F=G，物重由3段绳子承担，应从定滑轮下面挂钩开始绕，依次绕过动滑轮、定滑轮，如图所示：【点评】滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定．18．（2016春•尚志市期末）（1）如图所示的装置中，按要求画出滑轮组的绕绳方式．（2）如图撬石头，找出最省力的支点O，动力F1与阻力F2，画出动力臂L1．【分析】（1）滑轮组绳子的绕法有两种（一是绳子先系在定滑轮的固定挂钩上，然后再绕过下面的动滑轮再向上绕到定滑轮上，依次反复绕，这种绕法有偶数段绳子承担物重；二是绳子先系在动滑轮的固定挂钩上，然后再绕过上面的定滑轮再向下反复绕，这种绕法有奇数段绳子承担物重），根据n的数值分别画出．（2）根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小．【解答】解：（1）如图1，n=2，从定滑轮的固定挂钩上绕起；如图2，n=3，从动滑轮的固定挂钩上绕起；如图3，n=4，从定滑轮的固定挂钩上绕起；如图4，n=5，从动滑轮的固定挂钩上绕起；绕法如图所示：（2）由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，过支点O作最小力的作用线的垂线即为最小力的示意图；阻力的作用点在石头与杠杆的接触点上，方向竖直向下，如下图所示：【点评】（1）此题主要考查滑轮组承担物重绳子段数n的应用，①确定绕法：假设有n段绳子在拉重物，若n为奇数，则绳子是系在动滑轮的固定挂钩上开始绕；若n为偶数，则绳子是系在定滑轮的固定挂钩上开始绕；②滑轮组省力情况：F=G．（2）本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论．19．（2017•蓝田县校级模拟）滑轮组最省力的绕法【分析】要解决此题，需要知道滑轮组的绕线方法．可以从定滑轮或动滑轮绕起．要知道从动滑轮绕起比从定滑轮绕起多中间一根绕线承担物重，更省力．【解答】解：只有一个动滑轮，要求滑轮组最省力，则绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，此时动滑轮上的有效股数为3．如图所示：【点评】最省力的滑轮组绕绳方法：绳子先系在动滑轮的固定挂钩上，绕过定滑轮，再绕过动滑轮．20．（2017秋•扬中市月考）用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，给你一根能承受60N拉力的绳子，画出滑轮组的绳子绕法．【分析】根据F=（G物+G动）求出承重绳子的股数，然后作出滑轮组的绕法．【解答】解：绳重及摩擦不计，F=（G物+G动）=（250N+15N×2）=60N，所以，n≈4.67，则承重绳子的股数应为5，即n=5，滑轮组绕法如图所示：【点评】此题考查滑轮组的设计与组装，在进行绕线时注意题目要求，可以确定始端或末端顺次缠绕．21．（2016•东营）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法．【分析】最省力的绕绳方法即是承担物重的绳子段数最多，先分析出应由3段绳子承担物重，才按照“奇动偶定”的原则确定绕绳方案．【解答】解：从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，提升物体绳子条数为3，是最省力的绕法，如图所示：【点评】省力多少和绳子的绕法，决定滑轮组的使用效果．动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一．22．（2016春•中山市期末）小华借助滑轮组提升重物，请画出最省力的绕线方法．【分析】在使用滑轮组提升重物时，既要考虑到它的省力情况，还应注意动力的施力方向．【解答】解：对由一个动滑轮和两个定滑轮组成的滑轮组，可绕线方法有三股和四股两种，两种方法拉力的方向不同，有三股绕线的方法拉力方向向下；有四股绕线的方法拉力方向向上，根据题意小华站在地面上可知拉力方向向下，因此要从动滑轮绕起．如图所示：【点评】此题考查了滑轮组的组装，滑轮组的绕线方法不同，拉力的方向不同，达到省力程度也不同．23．（2016春•秦皇岛期末）试在如图中画出最省力的绳子绕法．【分析】要解决此题，需要知道滑轮组的绕线方法．可以从定滑轮或动滑轮绕起．要知道从动滑轮绕起比从定滑轮绕起多中间一根绕线承担物重，更省力．【解答】解：只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮．如图所示：【点评】最省力的滑轮组绕绳方法：绳子先系在动滑轮的固定挂钩上，绕过定滑轮，再绕过动滑轮．24．（2016秋•南京校级月考）如图所示，某人用滑轮组提升重物，请你在画出他使用滑轮组最省力的绕法．【分析】首先要会组装滑轮组．知道承担物重的绳子段数越多越省力．在此题中，人在地面用力，所以拉力方向下．【解答】解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起．如下图所示：【点评】此题考查了滑轮组的组装．滑轮组的组装有两种方法，从定滑轮绕起或从动滑轮绕起．从动滑轮开始绕，承担物重的绳子段数多．25．（2015春•平泉县校级月考）画出滑轮组最省力的绳子的绕法【分析】滑轮组的省力情况取决于承担物重的绳子的段数，也就是看有几段绳子连着动滑轮，段数越多越省力．【解答】解：将绳子的一端固定在定滑轮的挂钩上，然后将绳子绕在滑轮组上．如图所示：【点评】滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子的段数，明确了这一点，滑轮组的绕法就变得非常简单．。

八年级下册物理作图题试卷练习（Word版含答案）1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。

答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。

答案：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。

斜面对物体的支持力和物体对斜面的压力是一对解析：【详解】支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。

斜面对物体的支持力和物体对斜面的压力是一对相互作用力，二者大小相等，如图所示：3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。

先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。

物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。

先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示4．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示5．如图所示，水平传送带上的物体正在向右加速运动，请画出物体所受力的示意图。
