人教版八年级物理下册第十二章简单机械——专题训练：杠杆和滑轮的作图

八年级下学期同步单元考点分类专题训练：杠杆、滑轮作图专题训练杠杆作图：1.如图，一根均匀直杆可绕点O转动，其中点A处挂一重物，画出A点所受拉力的力臂，并作出杠杆在图示位置平衡时作用在B点上最小力的示意图。

2.赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A的动力F1和桨叶B处受到的阻力F2及阻力臂l2．3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。

4.甲是一款水管扳手钳，用它夹水管时，AOB 部分可视为一个杠杆，其简化示意图如图乙所示。

请在乙图中画出：（1）阻力F2的力臂L2；（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．BA O①②FBOA5.如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l26.如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。

7.如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．8.手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。

请在图中画出：（1）施加在A点最小的动力F1；（2）力F2的力臂L2。

F2AOABOF1l9.如图所示是一种抽水马桶水箱自动上水装置的示意图。

当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。

请在图中画出动力F1、阻力F2和动力臂L1。

10.如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F的示意图。

11.如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆，用钢丝钳剪铁丝时，将铁丝放在A 处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。

12.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

杠杆作图练习题画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。

（注意：请在涂上保留为确保作图准确所画的辅助线）。

1 2 34、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。

5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。

6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。

7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。

图5 图4 图18、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。

请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。

（黑点表示"不倒翁"的重心）9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。

10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。

12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图13所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。

人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。

【答案】解：如图所示：【解析】【解答】要想作出杠杆平衡时的最小力，需要找到最长的动力臂，则连接OB，即是最长的动力臂，斜向上作动力臂的垂线，即最小力F。

物体A的重力方向竖直向下，作用点在重心，如图所示：【分析】动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点。

2.如图所示。

⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。

【答案】如图所示：【解析】【解答】（1）由图可知，杠杆的支点为O，反向延长拉力F1画出力的作用线，然后过支点O做拉力F1的垂线段，即为其力臂L1；（2）重物G对杠杆的拉力F2的作用点在杠杆上，方向竖直向下；过支点O作F2的作用线的垂线段，即为力臂L2；如图所示：【分析】（1）过支点O做拉力F1的垂线段即为其力臂L1；（2）过支点O作F2的作用线的垂线段即为力臂L2.3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。

【答案】如图所示：【解析】【解答】分别反向延长动力F1和阻力F2的作用线，然后分别过支点O作力F1和F2作用线的垂线段，即为动力臂和阻力臂L1、L2；如图所示：【分析】利用力臂的画法画出即可.4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。

【答案】【解析】【解答】①连接OC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；②B为阻力作用点，阻力F2的方向竖直向下；如下图所示：【分析】根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长.5.如图是抽水机手柄示意图，画出F1和F2的力臂。

给我一个支点，可以撬起整个地球。

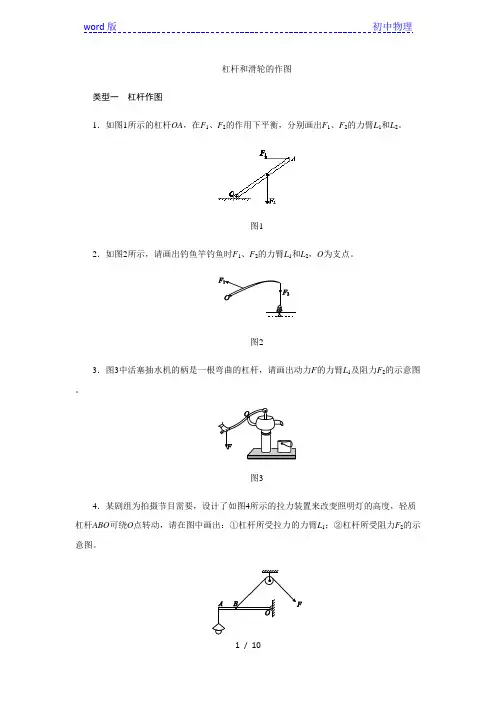

——阿基米德杠杆和滑轮的作图类型一与杠杆相关的力和力臂作图1．画出图1中动力F1的力臂L1。

图12．图2是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出手机受到重力G的示意图和动力F1的力臂L1。

图23．图3是一种抽水马桶的水箱自动上水装置的示意图。

当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。

请在图中作出力F1、F2的力臂L1、L2，O为支点。

图34．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图4所示的位置平衡，请画出阻力F2和阻力臂L2。

图45．在图5中画出杠杆的阻力F2以及动力臂和阻力臂L1、L2。

图56．古代护城河上安装的吊桥可以看成一个以O为支点的杠杆。

请在图6中画出杠杆的动力臂和阻力示意图。

图67．如图7所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。

图7类型二使杠杆平衡最小动力作图8．“节约用水，人人有责”。

图8甲是用水后及时关闭水龙头时的情景，把水龙头手柄看作一个杠杆，请在图乙中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1。

图89．如图9所示，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂L。

图910．如图10所示，曲杆AOBC自重不计，O为支点，AO＝60 cm，OB＝40 cm，BC＝30 cm。

要使曲杆在图示位置保持平衡，请在A、B、C三点中选出一点作为作用点，画出使杠杆平衡的最小力F的示意图及其力臂L。

图10类型三滑轮组绕线作图11．请在图11中用笔画线代替绳子，将两个滑轮组装成滑轮组，要求人用力往下拉绳子使重物升起。

图1112．如图12所示，用向下的力拉绕在滑轮组上的绳子的一端，10 s内绳子自由端移动了1.5 m，重物上升了0.5 m，画出滑轮组的绕线情况。

图1213．如图13所示，一人站在地上利用滑轮向下用力拉绳子，把重物G吊起，请在图上画出绳子的绕线方法，并使拉力最小。
