无线通信系统组成ppt课件

  • 格式：ppt
  • 大小：1.76 MB
  • 文档页数：50

下载文档原格式

  / 50

合集下载

无线通信基本原理PPT课件

无线通信基本原理PPT课件
波束形成天线采用智能天线， 基站的智能天线形成多个波束覆盖 整个小区，智能天线可定位于每个 MS。
MS MS
BTS MS
41
移动通信基本原理
一、蜂窝理论 二、网络结构 三、多址技术 四、概念辨析
42
a)话务量概念
话务量的严格定义应该叫做话务强度，是电 话系统业务多少的度量，它与单位时间（一般取 忙时1小时）内的呼叫次数n及呼叫占用信道的平 均时间（T）成正比。
• 在分配成语音信道后，基站和移动台就会同时地连续不断地发射 • FDMA通常是窄带系统，TACS为代表，每信道25kHz带宽 • FDMA比TDMA简单，同步和组帧比特少，系统开销小
• FDMA需要精确的RF滤波器，需要双工器（单天线）
• 非线性效应：许多信道共享一个天线，功率放大器的非线性会产生交 调频率（IM），产生额外的RF辐射
18
无线传播模型和校正
随着网络规模的扩大，对通信质量要求的提高，网络规划、 覆盖预测已不可能靠手工运算来完成。通过计算机应用传播模 型就能够很好的解决这一问题。通过模型进行预测能够得到误 差在10dB以内的路径损耗的本地均值。
·移动通信中用到的传播模型有很多,常见的有：
● Hata-Okumura模型 ● Walfisch-Ikegami模型 ● Planet通用模型 不同的模型有不同的特点，有各自的适用范围。
39
• CDMA：Code Division Multiple Access 码分多
址
频率
时间
码字
CDMA
所有用户在同一时间、同一频段上、根据编码获 得业务信道
40
SDMA(Space Division Multiple Access)：空分多 址

第五章无线集群通信系统【共39张PPT】

第五章无线集群通信系统【共39张PPT】

1、接口
2）直通模式的空中接口：数字无线电路径 组呼、选呼、短数据业务，直通模式下中继扩 大覆盖范围 3）MMI（移动台人机接口） 4）终端设备接口： 移动台与外围数据业务设备之间接口 5）网管接口： 与PABX网络的连接，系统与IP内网或互联网的接 口
1、接口
6）系统间接口： 7）网络管理单元： 8）本地线路连接的终端接口与远端线路连接 的接口 TETRA系统核心网与本地或远端调度台、网管 终端之间接口，采用N—ISDN接口完成
N1N2N3N4S1S2S3S4S5S6S7S8
5.5 TETRA在城轨中的应用
一、基站配置方案：
1、单基站+光纤中继器
集群基站（控制中心） 站+车辆段）
光纤
中继器（各车
优点：无越区切换，工程造价低
缺点：频率资源利用率低，可靠性差，存在多径干扰的可 能场点多，扩容受限
2、多基站+中继器 同轴泄露电缆 多个基站 或光纤
TCH/S：传输数字话音
3、TETRA区域划分：
成本低，扩容方便灵活 光纤：信号好，距离受限小，配置灵活
城轨中，中区制基站与直放站间，使用同轴 泄露电缆链接或利用城轨传输网链接
五、组网方式
3、小区制 多个基站，直放站消灭盲区 4、越区切换 分类：越区切换 漫游切换 判断切换准则： 1）信号电平 2）载干比
二、城轨无线集群通信系统
无线集群采用单工、半双工为主要通信方式， 按键讲话才占用无线通道。具有选呼，组呼、 列车广播、优先呼叫、强拆、强插、调度通 话录音、后台监听等功能 800MHzTETRA集群通信系统生产商： MOTOROLA&EADS
5.2 无线调度通信技术基础
一、系统组成： 移动交换机、归属用户数据库（HDB）、访问 用户数据库（VDB）鉴权服务器（Aus）、网 关服务器（NMS）、基站控制器（BSC）、基 站、移动台、固定台、调度台 二、通信方式 单工、半双工、全双工

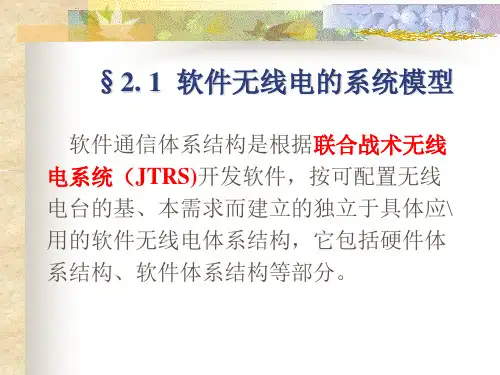

第二章软件无线电的体系结构ppt课件

第二章软件无线电的体系结构ppt课件

软件无线电节点配置要求：
➢ 一个软年无线电节点可以进行个性配置， 可以改变空间接口的任何方面，如信号是否 跳频，是否扩频，当然改变配置后所需要的 资源（如运算容量、存储容量，带宽等）不、 能超过系统本身所能允许的最大限量。
➢ 进行了个性化配置的这样一个软件无线 电节点，可以将它的新的配置进行上载 (Upload)，传给服务供应商(Service Provider) 或软件无线电基站，而其它需要以这种个 性化方式进行通信的节点，就要从空中先 进行下载，将配置安装在自身的节点上再 进行通信.当然每一个新的个性化配置在使 用之前都应先确保其正确性和安全性。
➢ 传统通信需人工干预的控制很少，只有像电源 开关、音量控制等几个简单的控制功能；
➢ 软件无线电在此基础上扩展多频带、多模式、 多线程以及多个性化的特点；
软件无线电信道可扩展成三部份： ➢ 可编程的RF/信道接入部份,是对多个射频段和其 它信道的接入部份进行自动的接入； ➢ 中频部份主要是进行滤波、频率变换、波束形成 等处理； ➢ 调制解调部份包括了多种可用的调制技术；
图 软件无线电的拓扑结构
拓扑模型的好处： ➢ 可以明确系统顶层的即插即用接口； ➢ 可以预测和控制系统的性能； ➢ 为建立标准定义一个参考模型； ➢ 为产品的演化提供一个体系； 拓补模型的特点： 1.节点和有向线段可以带有有关的重要特性,这些重要 特性构成拓补空间的维数; 2.一个拓补结构包括了很多的空间,在这些空间上可以 从不同的角度得到系统的重要特性。
➢ 授权：确认用户可以访问数据或使用网络; ➢ 完整性：采用加密技术和编码技术保证信息的完整
性; ➢ 隐私：采用加密技术实现; ➢ 认证：简单口令或高级的加密的技术; ➢ 认可：接收者和传送者都肯定各自的行为,采用数字

通信原理 课件 ppt

通信原理 课件 ppt
信号与系统之间存在密切的关系。一个系统通常由输入、输出和系统本身组成，而信号 则是通过系统传输的物质。系统对信号具有处理、变换和传输等功能。在通信原理中， 信号需要通过系统进行传输，因此信号与系统的关系是密不可分的。信号的特性和系统
的特性相互影响，决定了通信系统的性能和传输质量。
03
模拟通信原理
模拟信号的调制与解调
无线电波传播方式
无线电波通过直射、反射、折射 、散射等方式传播，受到地形、 建筑物、气候等因素的影响。
无线电波传播损耗
无线电波在传播过程中会受到空 气阻力、地面吸收等因素的影响 ，导致能量逐渐衰减。
无线电波频段
无线电波根据频率可分为长波、 中波、短波等不同频段，不同频 段的无线电波具有不同的传播特 性和应用场景。
调频的特点
调频信号的带宽较大，抗干扰能力强，能够 传输更多的信息。
调相的特点
调相信号的相位信息可以携带信息，具有较 高的保密性。
模拟通信系统的性能分析
信噪比
误码率
信噪比是衡量通信系统性能的重要指标， 表示信号功率与噪声功率的比值。
误码率是衡量数据传输质量的重要指标， 表示传输过程中出现误码的概率。
带宽效率
抗干扰能力
带宽效率是指通信系统传输速率与带宽的 比值，反映了系统的传输效率。
抗干扰能力是指通信系统在存在噪声和干 扰的情况下，能够正常传输信号的能力。
04
数字通信原理
数字信号的调制与解调
数字信号调制
将数字信号转换为适合传输的信 号形式，如调频、调相和调幅等
。
数字信号解调
将已调制的信号还原为原始数字信 号的过程。
通信原理 课件
目录
• 通信系统概述 • 信号与系统基础 • 模拟通信原理 • 数字通信原理 • 无线通信原理 • 通信原理实验与案例分析

通信电子线路创新训练教程【ch01】 无线电通信技术介绍 PPT课件

通信电子线路创新训练教程【ch01】 无线电通信技术介绍 PPT课件

3
反射传播
无线电波传播的另一种重要方式就是利用电离层的反射传播。地球表面
有一层厚厚的大气层，由于受到太阳等星际空间的辐射，大气层上部的
气体将发生电离，产生自由电子和离子，形成电离层。
无线电通信技术
01 无线通信系统的组成和特点
长波以绕射传播为主，中波和短波以天波传播为主，超短波以直射传播为主。
现代无线通信系统按照其中关键部分的不同特性来分类，有较多类型，按照通信方 式来分类，主要有单工方式。 按照发射和接收信号的工作频率来分类，有中波通信、短波通信、超短波通信、微 波通信和卫星通信等。 按照调制方式的不同来分类，有调幅、调频、调相、混合调制等。
无线电通信技术
01 无线通信系统的组成和特点
无线电信号的传输方法 使用的方法是先把它变成电信号。而交变的电振荡可以利用天线向空中辐射，但天 线尺寸必须与电信号的波长为同一数量级，只有这种辐射才有效。
无线电通信技术
01 无线通信系统的组成和特点
无线电信号的传输方法 高频信号也称射频信号，广义上讲就是适宜无线电发射和传输的信号把高频振荡信 号称为载波信号、低频电信号称为调制信号，将低频电信号装载到高频振荡信号上 的过程称为调制，将低频电信号从高频振荡信号上取下来的过程称为解调，经过调 制的高频振荡信号称为已调波信号。
工业和信息化部“十四五”规划教材
感谢观看
通信电子线路创新训练教程
03
特点与学习安排
特点与学习安排
01
电子通信电路
在通信系统和设备中的各种功能的单元电 路都是高频电子通信电路，这些电路几乎 都是由线性器件和非线性器件组成的，而 具有非线性器件的电路都是非线性电路， 只是在不同的使用条件下，非线性器件表 现的非线性程度不同而已。

无线通信系统概论

无线通信系统概论

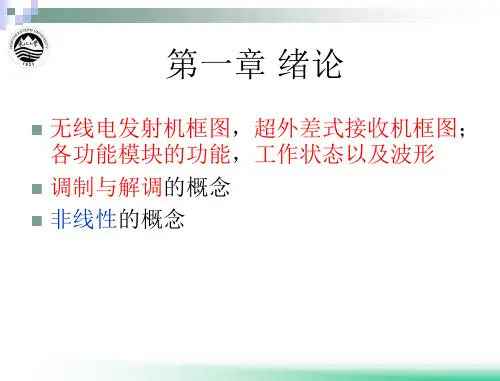

第1章 绪论
信号的时间特性要求传输该信号的电路的时间特性 （如时间常数）与之相适应。
2. 频谱特性 对于较复杂的信号（如话音信号、 图像信号等）, 用频谱分析法表示较为方便。
0 t
图 1 — 2 信号分解
信号幅度
第1章 绪论
对于周期性信号, 可以表示为许多离散的频率分量 （各分量间成谐频关系）, 例如图 1 — 3即为图 1 — 2所 示信号的频谱图; 对于非周期性信号, 可以用傅里叶变换 的方法分解为连续谱, 信号为连续谱的积分。
•
用对自我的永远不满意，来换取顾客 的永远 满意。2 020年9 月22日 星期二 10时40 分29秒 10:40:2 922 September 2020
•
内部审核定期做，系统维持不会错。 上午10 时40分2 9秒上 午10时4 0分10:40:2920 .9.22
•
来料检验照标准，交期品质必然稳。2 0.9.222 0.9.221 0:4010:40:291 0:40:29 Sep-20
第1章绪论音频放大器调制器激励放大输出功率放大载波振荡器天线开关高频放大混频器中频放大与滤波解调器音频放大器话筒本地振荡器扬声器变频器图11无线通信系统的基本组成第1章绪论超外差接收机的主要特点就是由频率固定的中频放大器来完成对接收信号的选择和放大
第1章 绪论
第1章 绪论
➢1.1 无线通信系统概述 ➢1.2 信号、频谱与调制 ➢1.3 本课程的特点 ➢思考题与习题
脆弱的生命需要安全的呵护。10:40:29 10:40:2 910:40 9/22/20 20 10:40:29 AM 安全来于警惕，事故出于麻痹。20.9.2 210:40:2910:4 0Sep-2 022-Sep -20 质量是制造出来的，而不是靠检验出 来的。1 0:40:29 10:40:2 910:40 Tuesday , September 22, 2020 不懂莫逞能事故不上门。20.9.2220.9.2 210:40:2910:4 0:29Sep tember 22, 2020

无线通信系统的基本工作原理

无线通信系统的基本工作原理

2、发送设备的基本原理和组成 、
1)
2)
信号在空间直接发送存在的问题 天线尺寸 天线尺寸与被辐射信号的波长相比拟时（波 长λ的1/10~1），信号才能被天线有效的辐射 出去。对于音频范围20Hz~20kHz来说，这样 的天线不可能实现。 信号选择 如果直接发射，多家电台的发射信号频率范 围大致相同，接收机无法区分。
信号的“卸载” 信号的“卸载”——解调 解调 什么是解调？ 从高频已调波信号中“取出”调制信号的过程。 解调的三种方式 ①对调幅波的解调——检波 ②对调频波的解调——鉴频 ③对调相波的解调——鉴相
1)
2)
3、接收设备的基本原理和组成 、
典型接收设备的组成框图
4、无线电波的基本特点 、
无线电波是一种电磁波，其传播速度与光速相 同，且有λ=c/f。 无线电波具有直射、绕射、反射与折射等现象。 无线电波的三种传播途径（如图）：
4、无线电波的基本特点 、
无线电波的波段划分表： 无线电波的波段划分表：
波段名称 波长范围 长波LW 中波MW 短波SW 米波 分米波 厘米波 毫米波 频段名称 频率范围 30~300kHz 300~3000kHz 3~30kHz 主要用途 长距离点与点通信 广播、船舶、飞行通信 短波广播、军事通信 电视、调频广播、雷达 103~104m 低频(LF) 102~103m 中频(MF) 10~102m 1~10m 1~10dm 1~10cm 1~10mm 高频(HF)
2、发送设备的基本原理和组成 、
问题的解决——调制 调制 问题的解决 什么是调制？ 把待传送信号“装载”到高频振荡信号上的过 程。 三种信号 调制信号、载波信号和已调信号 三种方式 调幅（AM）、调频（FM）和调相（PM）

无线通信系统组成

无线通信系统组成
15
3）消息 （NEWS，MESSAGE）： —— 关于人或事物情况的报道。 —— 通信过程中传输的具体对象：文字，语音，图 象，数据等。
4）信息 （INFORMATION）： —— 有用的消息 5）信号 （SIGNAL）： —— 信息的具体存载体。
16
3、 通信系统的分类 1） 通信系统
实现信息传送过程的系统。
8
教学重点及难点
无线通信系统的组成及调制、解调的基本概念
9
任务1.1高频电子技术的研究对象
§1.1.1 线性电路与非线性电路
电子器件严格上均为非线性的，故所构成的电子 线路均为非线性电子线路。但是，依据器件的使用条 件不同，所表现的非线性程度不同。
线性电路：对信号进行处理时，尽量使用器件特 性的线性部分。电路基本是线性的，但存在不希望有 的失真。
教学重点及难点
接收设备的功能、原理和组成
37
1.1.2 无线电通信系统（二） 1、 接收机组成
采用调幅方式的无线广播超外差接收机组成方框图 无线电通信调幅广播接收机组成方框图动画演示请点击
38
1） 高频放大器：由小信号谐振放大器组成，放大有用 信号；并抑制干扰信号。是可调谐的。
2）混频器：两个输入信号。fc：高频已调信号，fL： 本振信号。将fc不失真的变换为fI，fI fc fL 。我国 中频fI =465kHz。
（a） 地面波; （b） 天波; （c） 空间波
22
无线电波的波段划分表
波段名称
波长范围
频率范围
长波波段 (LW)
1000～10000m
30～300KHz
频段名称
低频 (LF)
传播方式 地波
应用场合 远距离通信

1.1 无线电通信系统的构成

1.1 无线电通信系统的构成
1、噪声与干扰的定义 2、起伏噪声与白噪声的定义 3、电阻热噪声的功率谱密度 4、等效噪声带宽的定义、用额定功率表示的噪声系数、多级放大器噪声 系数、噪声温度定义
16
第五章 非线性电路分析方法 与混频器
1、非线性电路分析方法：幂级数、开关函数、模拟乘法器、时变跨导、 器件非线性的影响 2、混频器的功能和工作原理 3、二极管混频电路：平衡式、双平衡式 4、超外差式接收机的构成和工作原理 5、混频器干扰：镜像干扰、中频干扰、三阶互调干扰 6、混频器的中频选择、二次混频方案 7、接收机灵敏度和动态范围的计算 8、接收机方案：超外差、直放式、甚低中频式、镜频抑制方案、数字中频 9、接收机与发射机的性能指标
激励放大
输出功 率放大
载波 振荡器
先调制再功率放大
天线开关
扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
高频放大
本地 振荡器
无线通信系统的基本组成
超外差式接收机
无线电通信调幅广播发射机、接收机组成与工作原理 高电平调制发射机框图
超外差式接收机框图
超外差接收机的主要特点就是由频率固定的中频放大 器来完成对接收信号的选择和放大。 当信号频率改变时, 只要相应地改PAM，PPM（UWB），PCM（PSTN）
1.3 线性VS非线性
非线性电路不满足组叠加定理 非线性产生新的频率分量 电子线路工作于非线性状态，因此存在与线性电子线路不同的分析
方法 解析法：幂级数分析方法，指数函数分析方法，折线法 时变参量分析方法：时变跨导电路分析，模拟乘法器电路分析，
第四章 高频小信号放大器
1、高频小信号放大器的质量指标 增益：电压增益、功率增益、增益的分贝表示 通频带：半功率点、3dB带宽 选择性：矩形系数（Kr0.1和Kr0.01）、抑制比 工作稳定性：增益、通频带和选择性三个参数的稳定性。 噪声系数：单级、多级

《无线电技术基础》课件

《无线电技术基础》课件

无线电通信系统的频段划分
长波通信
适用于远距离通信，频段较低，传播损耗较 小。
中波通信
适用于广播和导航等应用，频段适中，传播 较为稳定。
短波通信
适用于广播和移动通信等应用，频段较高， 传播损耗较大。
微波通信
适用于卫星通信和地面移动通信等应用，频 段很高，传播损耗很大。
05
无线电技术的应用前景
无线电技术在物联网领域的应用
定向与跟踪技术分类
定向与跟踪技术可以分为机械式、电 气式和数字式等类型。
定向与跟踪技术的应用领域
定向与跟线电通信系统
无线电通信系统的组成
01
02
03
04
发射机
负责将信号转换为电磁波并发 送出去。
接收机
负责接收电磁波并将其还原为 原始信号。
振荡器的作用是产生高频振荡 信号，作为载波信号。
功率放大器的作用
功率放大器的作用是将调制后 的信号进行功率放大，以便传
输。
无线电信号的定向与跟踪
无线电信号定向概述
无线电信号定向是指通过一定的技术 手段确定无线电信号来源的方向。
无线电信号跟踪概述
无线电信号跟踪是指通过一定的技术 手段对移动或变化的无线电信号进行 连续的定位和监测。
无线电技术在智能家居领域的应用
无线智能照明
通过无线电技术，可以实现家庭 照明的智能化控制，包括调光、
定时开关等功能。
无线安防系统
无线电技术可以用于构建家庭安 防系统，如无线摄像头、烟雾报 警器等，提高家庭安全防范能力
。
智能环境监测
通过无线传感器和无线电技术， 可以实时监测家庭环境参数，如
温度、湿度、空气质量等。
等。

消防无线电通信PPT课件

消防无线电通信PPT课件

消防指挥中心 总队 指挥车台
一级网 各支队 各支队 各中队 各中队 基地台 指挥车台 基地台 指挥车台
现场指挥部 总队指挥 各支队指挥 各中队指挥
二级网
中队指挥车 指挥员（通信员） 各战斗车 各班长、战斗员 灭火救援无线通信组网示意
三级网
2、安保勤务无线通信层次结构
安保勤务无线通信在层次结构上与灭火救援无线通信 层次结构类似，也可以划分为三个层次，即三级组网。
（一）常规无线通信系统
二个以上无线电台可以组成一个无线电通信网。目前，消 防部队常用的常规无线通信技术系统有以下4种：
1、单频单工无线通信系统 2、异频半双工大区覆盖通信系统 3、多基地站大区覆盖通信系统 4、同步同频同播多基站大区覆盖通信系统
1、单频单工无线通信系统
单频单工无线通信系统是消防无线通信的最基本网络 结构之一。
转信台出故障时全网通信瘫痪。通过一个转信台中转的通信 半径一般为20—30公里，在大型城市不能保证覆盖全市，需要 在城市建立多个转信台。
发A 收B
收A 发B
异频半双工大区覆盖
发A 收B
发A 收B
3、多基地站大区覆盖通信系统
在城市建立多个基地站（转信台），每个基地站使用不 同的通信频率，覆盖城市的一部分区域，达到覆盖全市的 目的。这时，消防指挥中心需要设置多个不同的通信频率 电台，分别守听从各个基地站（转信台）发来的呼叫。同 时移动电台需要预设多个通信频率，进入不同的基地站 （转信台）覆盖区域时切换到本地通信频率。
（三）无线数据通信系统
无线通信技术系统基本上围绕二个主要通信网络发展，一 个是基于话音业务的通信网络；另一个是基于数据传输的通 信网络。无线数据通信网络又可以分为无线局域网和无线广 域网。

通信射频电路4 无线通信收发系统结构ppt课件

通信射频电路4 无线通信收发系统结构ppt课件
式接收机
（1）两条变频支路特性完全一致 信号幅度、增益、时延特性等 （2）精确正交
超外差式接收机
为保证正交性，上方案有如下改进：
BPF2
VRF
本振 -п/2
BPF2
- VIF
π/2
+
Weaver镜频抑制方案
超外差式接收机
第四章 无线通信接收/发送系 统结构（方案）
概述
当今的无线通信系统一般都有接收和发送 两个部分组成。
发送系统的任务是完成基带信号对载波的 调制，并将其变频至通信频段，再以足够 的功率发射出去。因为在发射机附近其输 出信号为频段内的大功率信号，故应尽可 能减少它对相邻信道的干扰，故其主要指 标为：频谱、功率和效率。
fLOfRFfIF945~970M Hz fimfRF2fIF955~980M Hz
2.低本振 fLOfRFfIF925~950M Hz
fimfRF2fIF915~940M Hz
超外差式接收机
3.比较高本振时 当fRF位于频段低端，fim也位于频段内高端 低本振时
当fRF位于频段高端，fim也位于频段内低端 4.若增大fIF(=70MHz)，则无论是高本振还 是低本振，镜频都不会进入通信频段，故 可用BPF1滤除之。然而却不利于大增益的 IFA信道滤波及解调。
接收系统方案
系统方案的考虑 对接收系统来讲，其系统方案的考虑主要 针对选择性和灵敏度。 一、选择性 包含两个方面：
接收系统方案
1.选出有用信号 2.抑制干扰和无用信号。 二者通常是联在一起的。一般而言，选出 有用信号较为容易，而抑制干扰和无用信 号则更难。 例如：900MHz GSM通信，信道间隔 200KHz，这本身就要求选频滤波器要有 较高Q值。若中频再选取不当，镜像干扰 也很难抑制！
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14
2） 通信（communication） 一切将信息从发送者传送到接收者的过程。其主
要任务是传递信息。
自古以来，信息就如同物质和能量一样，是人类赖以生存和发 展的基础资源之一。人类通信的历史可以追溯到远古时代，文字、信 标、烽火及驿站等作为主要的通信方式，曾经延续了几千年。
电通信的发展历史从1837年美国人莫尔斯发明人工电报装置 开始，至今不过170年。翻开厚厚的电信史册，沿着历史的脚步一路 走来，在技术和市场需求的双重驱动下，仅有一百多年历史的电通 信发生了翻天覆地的巨变，取得了令人惊叹的辉煌成就。
8
教学重点及难点
无线通信系统的组成及调制、解调的基本概念
9
任务1.1高频电子技术的研究对象
§1.1.1 线性电路与非线性电路
电子器件严格上均为非线性的，故所构成的电子 线路均为非线性电子线路。但是，依据器件的使用条 件不同，所表现的非线性程度不同。
线性电路：对信号进行处理时，尽量使用器 件特性的线性部分。电路基本是线性的，但存在不希 望有的失真。
非线性电路：对信号进行处理时，使用了器 件特性的非线性部分，利用器件的非线性完成振荡、 频率变换等功能。
10
§1.1.1 线性电路与非线性电路
小信号条件下，由于输入信号足够小，电路可 以用线性等效电路表示，如线性电子线路部分讨论 过的各种小信号放大器。器件的特性，归属线性电 子线路。
大信号条件下，由于输入信号较大，必然涉及 到器件的非线性部分，例如功率放大器，这样就不 能用线性等效电路表示电子器件的特征，而必须用 非线性电路的分析方法。所以功放归在非线性电子 线路的范畴。
17
2）通信系统分类
可以分为电话、电报、传 真通信系统，广播电视通 信系统，数据通信系统等；
可以分为模拟和数
（1）按传输的信息的物理特征分。 字通信系统；
（2）按信道传输的信号传送类型分。
（3）按传输媒介（信道）的物理特征分。 可分为：有线通信系统—利用导线传送信息； 无线通信系统—利用电磁波传送信 息； 光纤通信系统—利用光导纤维传送 信息。 在无线模拟通信系统中，信道便是指自由空间。 18
4、无线通信系统组成
组成：发送设备+接收设备+传输媒体
无线通信系统方框图
19
1） 发送设备 （1）换能器：将被发送的信息变换为电信号。例如话 筒将声音变为电信号。 （2）发射机：将换能器输出的电信号变为强度足够的 高频电振荡。 （3）天线：将高频电振荡变成电磁波向传输媒质辐射。
20
在自由空间中, 波长与频率存在以下关系: c = f λ式中: c为光速, f 和λ分别为无线电波的频率和波长, 因此, 无线 电波也可以认为是一种频率相对较低的电磁波。 对频率或波 长进行分段, 分别称为频段或波段。 不同频段信号的产生、
2）传输媒体——电放磁大和波接收的方法不同, 传播的能力和方式也不同, 因而它
们的分析方法和应用范围也不同。无线电波只是一种波长比 较长的电磁波, 占据的频率范围很广。
电磁波波谱图
21
沿大地与空气的分界面传播的电波叫地表面波，
电波的传播方式 天波：利用天空的电离层折射和反射而传播的
电波，也叫天空波。电离层只对短波波段的电
简称地波。地波在传播过程中，由于能量逐渐 被大地吸收，很快减弱（波长越短，减弱越
磁波产生反射作用，因此天波传播主要用于短
快），因而传播距离不远。但地波不受气候影
决定传播方式和传播特点的关键因素是无线电信号的频率。 波远距离通信。两个突出特点：一是传播距离
远，同时产生中间静区地带，二是传播不稳定，
响，可靠性高。超长波、长波、中波无线电信 号，都是利用地波传播的。短波近距离通信也
5
课程的应用
所谓“高频”，广义上讲就是适于无线 电传播的无线电频率，通常又称“射频”（RF）。
为什么无线电传播要用高频？
6
任务1.1高频电子技术的研究对象
1.1.1 线性电路与非线性电路 1.1.2 无线电通信系统 1.1.3 非线性单元电路的任务功能
分析方法及其课程特点
7
本讲导航
1.1.1 线性电路与非线性电路 1.1.2 无线电通信系统（一） 教学目的 1．了解线性电路与非线性电路的基本概念 2．了解通信系统的分类 3．掌握无线通信系统的组成及调制、解调的基本概念
15
3）消息 （NEWS，MESSAGE）： —— 关于人或事物情况的报道。 —— 通信过程中传输的具体对象：文字，语音，图 象，数据等。
4）信息 （INFORMATION）： —— 有用的消息 5）信号 （SIGNAL）： —— 信息的具体存载体。
16
3、 通信系统的分类 1） 通信系统
实现信息传送过程的系统。
高频电子技术 欢迎大家
1
任务1.1 高频电子技术的研究对象
2
课程的应用
3
课程的应用
4
课程的应用
高频电子技术广泛应用于通信系统和各种 设备中。无线电通信、广播、雷达、导航等都是 利用高频无线电波来传递信息。尽管它们在传递 信息形式、工作方式及设备体制等方面有很大不 同，但设备中产生和接收、检测高频信号的基本 电路大致相同。
11
§1.1.2 无线电通信系统
1、无线通信的发展历史 有线通信：1837年莫尔斯（F.B.Morse）发明了电 报，创造了莫尔斯电码，开创了通信的新纪元。
1876年贝尔（AlexanderG.Bell）发明了电话， 能够直接将语言信号变为电能沿导线传送。
12
§1.1.2 无线电通信系统
1、无线通信的发展历史
人物
时间
麦克斯韦
1861
赫兹
1888
马可尼、波波夫 1894
阿姆斯特朗
1933
香浓
1949
贡献 预言有电磁波
发现电磁波 发明无线电
FM 预言传输最佳方式
13
2、无线通信的几个概念 1）无线电通信：利用电磁波的辐射和传 播，经过空间传送信息的通信方式称为无 线电通信（radio communication）。 无线通信业务： 电报、电话、传真、数据、图像、广播、 电视节目等
随昼夜和季节的变化而变化。因此，短波通信
利用地波传播。
要经常更换波段，以保证质量。
空间波又称为直射波，是由发射点从空间直线传播到接收点的无线电波。直射波 传播距离一般限于视距范围。在传播过程中，它的强度衰减较慢，超短波和微波 通信就是利用直射波传播的。在地面进行直射波通信，其接收点的场强由两路组 成：一路由发射天线直达接收天线，另一路由地面反射后到达接收天线，如果天 线高度和方向架设不当，容易造成相互干扰（例如电视的重影）。限制直射波通 信距离的因素主要是地球表面弧度和山地、楼房等障碍物，因此超短波和微波天 线要求尽量高架。
