桥梁结构分析的有限元法.

有限元分析报告
有限元分析是一种工程结构分析的方法，它可以通过数学模型和计算机仿真来
研究结构在受力情况下的应力、应变、位移等物理特性。

本报告将对某桥梁结构进行有限元分析，并对分析结果进行详细的阐述和讨论。

首先，我们对桥梁结构进行了几何建模，包括梁柱节点的建立以及材料属性的
定义。

在建模过程中，我们考虑了桥梁结构的实际工程情况，包括材料的弹性模量、泊松比、密度等参数的输入。

通过有限元软件对桥梁结构进行离散化处理，最终得到了数学模型。

接着，我们对桥梁结构施加了实际工况下的荷载，包括静载、动载等。

通过有
限元分析软件的计算，我们得到了桥梁结构在受力情况下的应力、应变分布，以及节点位移等重要参数。

通过对这些参数的分析，我们可以评估桥梁结构在实际工程情况下的安全性和稳定性。

在分析结果中，我们发现桥梁结构的主要受力部位集中在梁柱节点处，这些地
方的应力、应变值较大。

同时，桥梁结构在受力情况下产生了较大的位移，需要进一步考虑结构的刚度和稳定性。

基于这些分析结果，我们提出了一些改进和加固的建议，以提高桥梁结构的安全性和可靠性。

综合分析来看，有限元分析是一种非常有效的工程结构分析方法，它可以帮助
工程师们更加深入地了解结构在受力情况下的物理特性，为工程设计和施工提供重要的参考依据。

通过本次桥梁结构的有限元分析，我们不仅可以评估结构的安全性，还可以为结构的改进和优化提供重要的参考意见。

总之，有限元分析报告的编制不仅需要对结构进行准确的建模和分析，还需要
对分析结果进行科学的解读和合理的讨论。

只有这样，我们才能为工程结构的设计和施工提供更加可靠的技术支持。

桥梁工程中的结构建模与仿真分析桥梁作为连接两地的重要交通设施，承载着人们的出行和物品运输需求。

为确保桥梁的结构安全、耐久，工程师们在设计和施工过程中经常会利用结构建模和仿真分析的方法来评估桥梁的性能。

下面将介绍桥梁工程中的结构建模与仿真分析的应用及其重要性。

首先，结构建模是桥梁工程设计的重要环节之一。

通过将桥梁的各个组成部分进行物理建模，工程师可以更好地理解和预测桥梁在受力情况下的行为。

常见的结构建模方法包括有限元法、解析法以及混合法等。

有限元法是一种基于离散化的数值分析方法，能够将复杂的连续物体离散成多个小单元，并通过计算每个小单元的应力和变形来分析整体结构的性能。

解析法则是建立在数学推导和公式推导的基础上，根据桥梁的几何形状和材料特性，推导出桥梁在受力下的应力和变形情况。

混合法则是将有限元法和解析法结合起来，综合利用这两种方法的优点。

结构建模不仅能帮助工程师更好地理解和预测桥梁的性能，还可以在设计过程中对桥梁的结构参数进行优化，提高桥梁的承载能力和耐久性。

其次，仿真分析是对桥梁结构进行评估的重要手段之一。

通过将结构模型输入到相应的软件中，工程师们可以通过仿真方法来模拟桥梁在不同条件下的受力情况，评估桥梁的性能和安全性。

仿真分析可以帮助工程师们判断桥梁的结构是否合理，是否满足设计要求，并且可以预测桥梁在自然灾害或异常荷载作用下的响应。

在进行仿真分析时，工程师们常常需要考虑桥梁的静力、动力和振动等多个方面的问题。

静力分析主要关注桥梁在静力荷载下的应力和变形情况，动力分析主要关注桥梁在动力荷载下的响应，而振动分析则是研究桥梁的振动特性。

通过仿真分析，工程师们可以更好地评估桥梁的可行性，为实际施工做好准备。

除了在设计和施工阶段的应用，结构建模与仿真分析在桥梁的日常保养和维修中也发挥着重要作用。

通过定期对桥梁进行结构建模和仿真分析，可以帮助工程师们了解桥梁的结构性能和健康状况，及时发现和解决潜在问题。

（一）研究背景桥梁在一个国家的交通运输和经济发展中占有十分重要的位置 ,而桥梁桁架结构是保证桥梁安全运营的重要手段。

随着技术的发展，桥梁桁架结构己经发展成为桥梁领域中必不可少的专用结构，桥梁桁架结构更是代表了桥梁的主流发展方向，具有广阔的市场前景。

木文的研究对象为桥梁桁架结构，采用有限元法对该车结构进行了有限元分析。

（二）研究目的本文认真研究了桥梁的结构组成和工作原理，对桥梁各组成部件进行了合理的模型处理和简化，利用有限元分析软件ANSYS的APDL语言，建立了各部件的有限元参数化模型。

按照真实情况采用合理的方式模拟各部件间的连接关系，将各部件组成一个整体。

通过以上工作建立了桥梁的有限元分析模型，对桥梁桁架结构进行静力学分析，分析桥梁桁架结构在静态情况下的位移变形，应力应变分布，为桥梁桁架结构的设计与制造提供理论依据。

（三）有限元分析过程1.定义材料属性，包括密度、弹性模量、泊松比。

点击主菜单中的"Preprocessor'Material Props >Mat erialModels” ,弹出窗口,逐级双击右框中“Structural、Linear\ Elastic\ Isotropic n前图标，弹出下一级对话框，在"弹性模量” （EX）文本框中输入:2. Oell ,在“泊松比” （PRXY）文本框中输入：0. 3,如图所示，点击“0K”按钮，同理点击Density输入7850即为密度。

A define Material Model BehaviorMaterial Edit Favorite HelpA Linear I&otropic Properties for P/aterhl Number 1Linear Isotropic Ifaterial Propertiesfor Kat erial NuiTber 1T1Terrperatures |0 EX PRX7|o.3Add Temper attire | Delete TeiuperatureGraphOKdree] |HebA Define Material Model Behavior Matenal Edit Favorite Help2. 定义单元属性，包括单元类型、单元编号、实常数。

有限元分析实例范文假设我们正在设计一个桥梁结构，希望通过有限元分析来评估其受力情况和设计是否合理。

首先，我们需要将桥梁结构进行离散化，将其分为许多小的有限元单元。

每个有限元单元具有一定的材料性质和几何形状。

接下来，我们需要确定边界条件和加载条件。

例如，我们可以在桥梁两端设置固定边界条件，然后通过加载条件模拟车辆的载荷。

边界条件和加载条件的选择需要根据实际情况和设计要求来确定。

然后，我们需要选择适当的有限元模型和材料模型。

有限元模型选择的好坏将直接影响分析结果的准确性。

材料模型需要根据材料的弹性和塑性性质来选择合适的模型。

接下来，我们可以使用有限元软件将桥梁结构的离散化模型输入计算。

有限元软件将自动求解结构的受力平衡方程，并得出结构的应力和位移分布。

通过分析这些结果，我们可以评估桥梁结构的强度、刚度和稳定性等性能。

最后，根据有限元分析结果进行设计优化。

如果发现一些部分的应力过大，我们可以对设计进行调整，例如增加材料厚度或增加结构的增强筋。

通过不断优化设计，我们可以得到一个满足强度和刚度要求的桥梁结构。

需要注意的是，有限元分析只是工程设计中的一个工具，分析结果需要结合实际情况和工程经验来进行判断。

有限元分析的准确性也取决于离散化的精度、边界条件和材料模型等的选择。

总之，有限元分析是一种重要的工程分析方法，可以用于评估结构的受力情况和设计是否合理。

通过有限元分析，我们可以优化结构的设计，提高结构的性能和安全性。

希望以上例子对你对有限元分析有所了解。

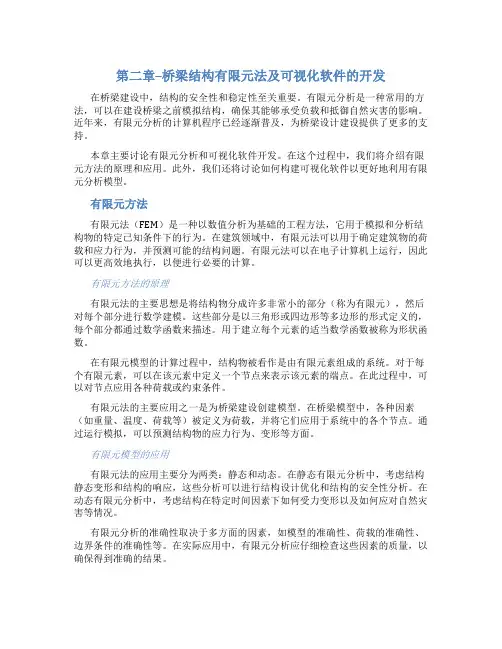

第二章–桥梁结构有限元法及可视化软件的开发在桥梁建设中，结构的安全性和稳定性至关重要。

有限元分析是一种常用的方法，可以在建设桥梁之前模拟结构，确保其能够承受负载和抵御自然灾害的影响。

近年来，有限元分析的计算机程序已经逐渐普及，为桥梁设计建设提供了更多的支持。

本章主要讨论有限元分析和可视化软件开发。

在这个过程中，我们将介绍有限元方法的原理和应用。

此外，我们还将讨论如何构建可视化软件以更好地利用有限元分析模型。

有限元方法有限元法（FEM）是一种以数值分析为基础的工程方法，它用于模拟和分析结构物的特定已知条件下的行为。

在建筑领域中，有限元法可以用于确定建筑物的荷载和应力行为，并预测可能的结构问题。

有限元法可以在电子计算机上运行，因此可以更高效地执行，以便进行必要的计算。

有限元方法的原理有限元法的主要思想是将结构物分成许多非常小的部分（称为有限元），然后对每个部分进行数学建模。

这些部分是以三角形或四边形等多边形的形式定义的，每个部分都通过数学函数来描述。

用于建立每个元素的适当数学函数被称为形状函数。

在有限元模型的计算过程中，结构物被看作是由有限元素组成的系统。

对于每个有限元素，可以在该元素中定义一个节点来表示该元素的端点。

在此过程中，可以对节点应用各种荷载或约束条件。

有限元法的主要应用之一是为桥梁建设创建模型。

在桥梁模型中，各种因素（如重量、温度、荷载等）被定义为荷载，并将它们应用于系统中的各个节点。

通过运行模拟，可以预测结构物的应力行为、变形等方面。

有限元模型的应用有限元法的应用主要分为两类：静态和动态。

在静态有限元分析中，考虑结构静态变形和结构的响应，这些分析可以进行结构设计优化和结构的安全性分析。

在动态有限元分析中，考虑结构在特定时间因素下如何受力变形以及如何应对自然灾害等情况。

有限元分析的准确性取决于多方面的因素，如模型的准确性、荷载的准确性、边界条件的准确性等。

在实际应用中，有限元分析应仔细检查这些因素的质量，以确保得到准确的结果。

利用有限元方法分析桥梁结构的动力响应桥梁作为承载道路交通的重要组成部分，其结构的稳定性和安全性对于保障交通运输的顺畅至关重要。

在桥梁的设计和施工过程中，为了确保其在受到外力作用时的动力响应满足要求，有限元方法成为了一种常用的工具。

本篇文章将介绍如何利用有限元方法分析桥梁结构的动力响应。

有限元方法是一种求解结构力学问题的数值分析方法，它将连续体划分为有限个小区域，然后通过对这些小区域的力学性能进行数值计算，得到整个结构的力学特性。

在分析桥梁结构的动力响应时，有限元方法可以考虑各种因素，如自然频率、振型形状、振动模式等，以评估结构的稳定性及抗震性能。

首先，我们需要建立桥梁结构的有限元模型。

在建模过程中，需要考虑桥梁的几何形状、材料特性以及边界条件等。

通常情况下，桥梁可以近似看作是一个三维结构，可以通过虚拟节点和单元网格的方式来划分为有限个小区域。

然后，根据桥梁结构的材料特性和边界条件，对每个小区域进行力学特性的计算和参数设定。

接下来，通过将结构的受力平衡和运动方程转化为矩阵形式，可以得到有限元模型的运动方程。

这里的运动方程可以描述桥梁在受到外力作用时的振动情况。

运动方程的求解通常使用数值计算方法，如有限差分法或有限元法。

利用这些方法，我们可以得到桥梁结构的动力响应，如自然频率和振型等信息。

在进行动力响应分析时，我们可以对桥梁结构施加不同类型和大小的载荷，模拟实际使用情况下的动力作用。

通过分析桥梁结构在不同频率下的响应，可以评估结构的稳定性和安全性。

在实际工程中，这些信息对于桥梁的设计、施工和维护具有重要意义。

除了动力响应分析，有限元方法还可以用于桥梁结构的优化设计。

通过对不同结构参数的变化进行分析，可以找到使桥梁结构在特定工况下具有最优性能的设计方案。

这种优化设计方法可以提高桥梁结构的抗震性能、减小结构的振动响应，从而保障桥梁的安全可靠性。

总之，利用有限元方法分析桥梁结构的动力响应是一种重要的工程方法。

大跨度桥梁抗震分析中的整体有限元法及其应用目录一、内容概要 (2)1. 桥梁工程的重要性 (2)2. 抗震分析的意义与挑战 (3)二、有限元法概述及其在桥梁抗震分析中的应用 (4)1. 有限元法基本概念与原理 (6)1.1 有限元法定义与发展历程 (7)1.2 基本原理与计算步骤 (8)2. 有限元法在桥梁抗震分析中的应用现状 (9)2.1 应用范围及优势 (10)2.2 存在的问题与挑战 (11)三、大跨度桥梁整体有限元建模与分析方法 (13)1. 整体有限元建模流程 (14)1.1 模型建立前的准备工作 (15)1.2 模型建立过程及参数设置 (16)1.3 模型验证与校准 (17)2. 大跨度桥梁整体分析方法 (19)2.1 静力分析方法 (21)2.2 动力分析方法 (22)2.3 抗震性能评估指标 (23)四、大跨度桥梁抗震分析中的关键技术与策略 (25)1. 地震波输入与选择 (27)1.1 地震波特性分析 (28)1.2 地震波输入方法比较与选择 (29)2. 结构损伤评估与修复策略 (30)2.1 结构损伤识别技术 (32)2.2 损伤程度评估方法 (34)2.3 修复策略与建议 (35)一、内容概要本文档主要介绍了大跨度桥梁抗震分析中的整体有限元法及其应用。

整体有限元法是一种将结构划分为多个单元，通过离散化的方法对整个结构进行建模和求解的方法。

在大跨度桥梁抗震分析中，整体有限元法具有较高的计算精度和效率，能够有效地模拟桥梁在地震作用下的响应过程，为桥梁的抗震设计提供有力的支持。

本文档首先介绍了大跨度桥梁的基本结构特点和抗震要求，然后详细阐述了整体有限元法的基本原理、方法和步骤，包括单元划分、刚度矩阵和边界条件设置等。

通过实例分析，展示了如何运用整体有限元法对大跨度桥梁进行抗震分析，以及如何根据分析结果优化结构设计，提高桥梁的抗震性能。

对整体有限元法在大跨度桥梁抗震分析中的应用前景和技术发展趋势进行了展望。

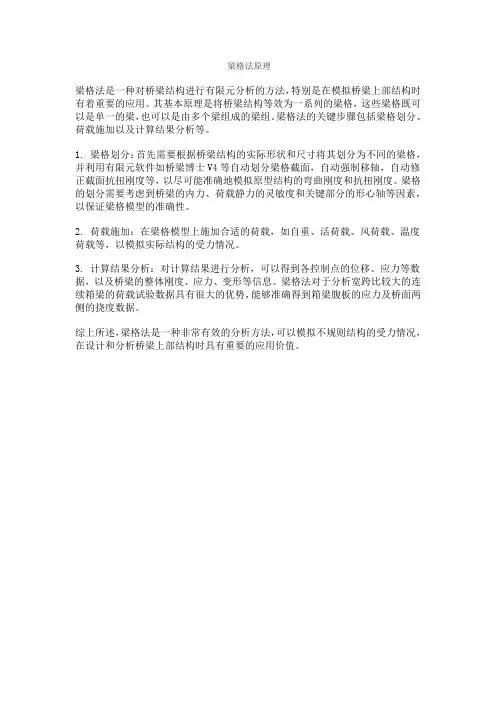

梁格法原理
梁格法是一种对桥梁结构进行有限元分析的方法，特别是在模拟桥梁上部结构时有着重要的应用。

其基本原理是将桥梁结构等效为一系列的梁格，这些梁格既可以是单一的梁，也可以是由多个梁组成的梁组。

梁格法的关键步骤包括梁格划分、荷载施加以及计算结果分析等。

1. 梁格划分：首先需要根据桥梁结构的实际形状和尺寸将其划分为不同的梁格，并利用有限元软件如桥梁博士V4等自动划分梁格截面，自动强制移轴，自动修正截面抗扭刚度等，以尽可能准确地模拟原型结构的弯曲刚度和抗扭刚度。

梁格的划分需要考虑到桥梁的内力、荷载静力的灵敏度和关键部分的形心轴等因素，以保证梁格模型的准确性。

2. 荷载施加：在梁格模型上施加合适的荷载，如自重、活荷载、风荷载、温度荷载等，以模拟实际结构的受力情况。

3. 计算结果分析：对计算结果进行分析，可以得到各控制点的位移、应力等数据，以及桥梁的整体刚度、应力、变形等信息。

梁格法对于分析宽跨比较大的连续箱梁的荷载试验数据具有很大的优势，能够准确得到箱梁腹板的应力及桥面两侧的挠度数据。

综上所述，梁格法是一种非常有效的分析方法，可以模拟不规则结构的受力情况，在设计和分析桥梁上部结构时具有重要的应用价值。
