实物图与电路图互画练习一、单选题1.如图所示，下列四个电路图与右边实物图对应的是()A.AB.BC.CD.D2.如图所示的四个电路图与实物电路对应的是（）A. B. C. D.3.如图所示，与实物一致的电路图是（）A. B. C. D.第2题图第3题图第4题图4.下图中的电路图和实物图相对应的是（）A. B. C. D.5.飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A. B. C. D.6.小轿车上安装一个指示灯，用来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光，下图中符合上述要求的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.二、根据左边的实物图画出相应的电路图3、4、5、三、根据左边的电路图将右图中的实物连接起来1、2、3、4、L1L2S1L1L2S2S1L1L2S1L1S1L2S2L2L1S15、四、根据左边的电路图将右图中的实物连接起来 6、 7、 8、 9、三、电路设计：10、请你设计一电路:一个开关能同时控制两盏灯(两种方法)S 1S 2L 2 L 1S 1S 2L 2L 1L 2S 2S 1+_S 1L 2S 211、根据下列要求, 连成实物电路, 并画出电路图。
电键k1, k2都闭合时, 灯L1和L2都能发光；断开k1, 灯L1和L2都不发光,若闭合电键k1, 断开电键k2, 则只有灯L1能发光。
12、某传达室要求在前后门都装上开关，前门来人按开关，传达室的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图画在虚线框内，并将实物连成符合要求的电路。
4.2.1电流的测量一、考点分析考点一、电流强度（1）概念理解：导体中电流的大小称为电流强度。

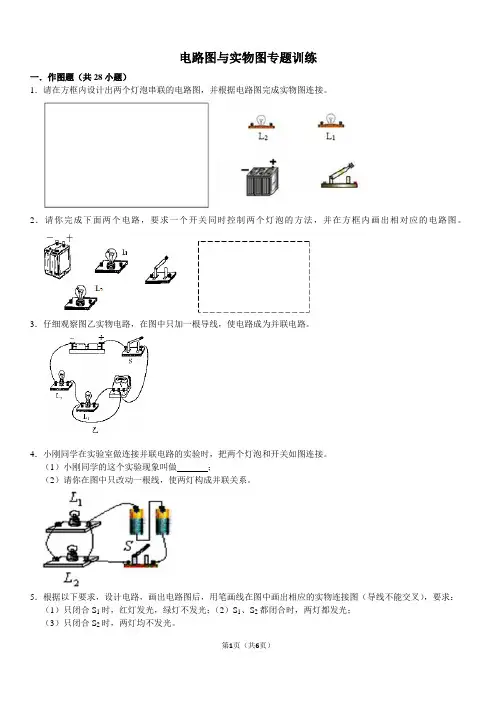

电路图与实物图专题训练一．作图题（共28小题）1．请在方框内设计出两个灯泡串联的电路图，并根据电路图完成实物图连接。
2．请你完成下面两个电路，要求一个开关同时控制两个灯泡的方法，并在方框内画出相对应的电路图。
3．仔细观察图乙实物电路，在图中只加一根导线，使电路成为并联电路。
4．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如图连接。
（1）小刚同学的这个实验现象叫做；（2）请你在图中只改动一根线，使两灯构成并联关系。
5．根据以下要求，设计电路，画出电路图后，用笔画线在图中画出相应的实物连接图（导线不能交叉），要求：（1）只闭合S1时，红灯发光，绿灯不发光；（2）S1、S2都闭合时，两灯都发光；（3）只闭合S2时，两灯均不发光。
解析：你根据：，判定此设计是电路。
（选填“串联”或“并联”）6．在虚线框中画出符合要求的电路图。
要求：（1）只闭合S1灯L1亮，电流表有示数。
（2）S1、S2均闭合，灯L1、L2都亮。
（3）移动滑动变阻器的滑片时，只有L2亮度改变。
7．在学校传达室安装红、绿两盏灯和一个电池组，在前、后门各装一个开关。
要求：前门来人按下开关红灯亮，后门来人按下开关绿灯亮。
请在实线方框中设计电路图，并在实线图中连线。
8．某同学接一电路如图所示，请指出电路中的问题，并按如下要求改动电路：（1）在电路中减去一根导线（在该导线上打上×）使三灯串联。
（2）在电路中加上一根导线使三灯并联。
9．给你两盏电灯L1、L2，两个开关S1、S2，电池组，导线若干条，试按下列要求在方框内设计一个电路，要求：（1）L1和L2并联；（2）S1、S2都闭合时两灯都亮；（3）S1断开S2闭合时两灯都不亮；（4）S1闭合S2断开时只有L1亮。
10．设计一个自动防盗报警电路，要求：晚间房门被打开，细导线EF被扯断，电铃发声自动报警，把如图所示的电路元件连成电路。
将图中的各器材连成电路。
要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
