安捷伦气相色谱6890N软件操作规程

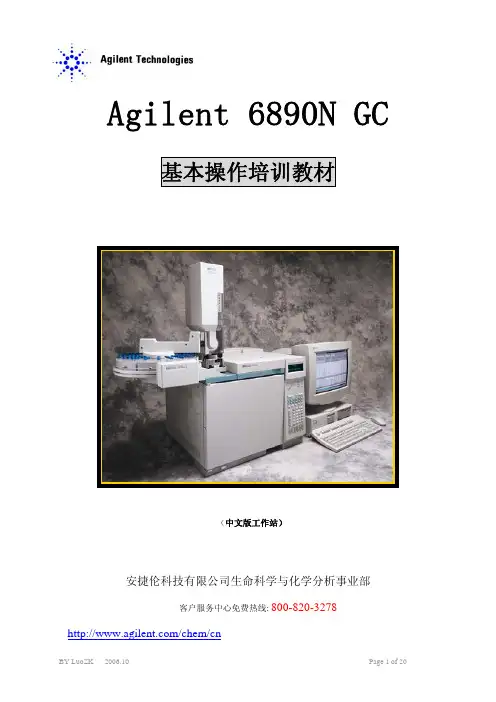

Agilent 6890N GC 基本操作培训教材（中文版工作站）安捷伦科技有限公司生命科学与化学分析事业部客户服务中心免费热线: 800-820-3278仪器场地要求：【环境要求】：1.推荐实验室温度为: 20-27℃, 相对湿度: <75%2.推荐气相色谱仪工作台:长2.3米,宽0.8 米,承重大于100公斤,建议离墙距离 0.4 米以上。

【电源要求】：1.单相交流220V,(+5% ~ -10%),50-60Hz,有单独的良好接地2.若电压不稳,需配置稳压电源,功率大于4千瓦3.准备2个10A扁平三角接线插座，固定在墙上或工作台上供气相色谱仪使用,准备1个合格的万用接线板插座(大于3个10A扁平三角接线插孔)供电脑使用。

【气体要求】：1.当配有 FID,NPD,FPD 检测器时:需配备三种气源,纯度>99.999%,并推荐使用除水过滤器。

高纯氮气N2 (钢瓶)高纯氢气H2 (钢瓶)干燥空气Air (钢瓶)2.当配有ECD 检测器时:只需配备高纯氮气N2, 纯度>99.999%,并要求使用除水和脱氧过滤器。

3.当配有TCD 检测器时:需配备高纯氦气He或氢气H2, 纯度>99.999%,用于安装时样品分析。

4.当配备气体自动进样阀时:需再配动力气(干燥压缩空气Air或普通氮气N2钢瓶)5.使用钢瓶气时,必须配上相应的分压表大于6公斤（0.6M）的减压阀,并且安装试漏。

减压阀出口应配上可接1/8”(约3.2mm)外径铜管的接头。

6.用户可选择使用气体发生器,但必须先通电检查发生器是否工作正常,并检查输出气体的酸碱性,可用PH 试纸保证输出气体为中性。

(建议不要使用)【电脑系统要求】：1.操作系统为：中文WindowsXP+SP2。

2.电脑内存最好512M以上，显示器显示分辨率为1280x1024，安装RJ45网卡，系统安装有TCP/IP网络协议。

3.设电脑为固定IP地址。

化工分公司Agilent 6890N型气相色谱仪（FID）操作规程一、准备与开机1.按照方法配制所要检测的油样。

2.打开稳压电源开关，打开电脑，检查高纯氢发生器电解液液位，确保液位在0.6-1.2之间，根据需要打开高纯氢发生器电源开关（用SH/T0713-2002方法做苯含量不开高纯氢发生器）。

3.打开空气压缩机电压开关，等空气压缩机上的压力表显示为0.4MPa后，再打开高纯氮发生器电源开关，等到高纯氮发生器压力表现为000或010后，打开色谱仪的电源开关，启动仪器。

4.双击电脑桌面上的色谱仪“Instrument online”工作站图标，进入色谱仪工作站。

二、样品分析与采集数据1. 在Method & Runcontrol界面上选择File→Load→Method，选择分析方法（氧含量选择0663；苯含量选择0713；芳烃含量选择0693）。

2. 手动进样：在Method & Runcontrol界面上选择Runcontrol →Sample infomation，依提示输入保存路径、文件名称、样品名称、操作者等信息，进样时同时按GC面板上的Start键，即开始样品分析与数据采集。

3. 自动进样：将自动进样器安装于后进样口，在Method& Runcontrol界面上Instrument→Select Injection Source选择GC Injector。

选择Sequence→Sequence table，输入进样位置、样品名称、分析方法、进样次数、进样量及样品信息等[1]；Sequence→Sequence Parameters中输入保存路径、文件名称、操作者等信息。

将准备好的样品置于自动进样器上，选择Runcontrol →Run Sequence，即开始多个样品分析与数据采集。

双击自动进样器图标，出现一对话框，按要求填写完成后，点击OK推出对话框。

具体参数填写参考下表。

GC6890N中文操作教程一、仪器准备1.检查仪器：确认仪器电源正常，检查连接电缆是否牢固，检查气瓶气体是否充足。

2.打开仪器：先打开仪器侧面的电源开关，再打开控制面板的开关。

3.等待预热：在控制面板上选择预热程序，等待热管和柱箱预热至设定温度。

预热时间约为30分钟。

二、仪器设置1.设置柱箱温度：在控制面板上选择柱箱温度设置，按照实验需求输入柱箱温度。

柱箱内常使用的温度为40-250℃。

2.设置进样口温度：在控制面板上选择进样口温度设置，输入需要的温度。

常用的进样口温度为200℃。

3.设置检测器温度：在控制面板上选择检测器温度设置，输入所需温度。

根据实验需要选择不同的检测器，如FID、TCD等。

4.设置流量：通过气瓶上的压力调节阀，调节进样室、载气和燃烧室的气体流量。

5.设置进样方式：根据实验需要选择进样方式，可以是进样阀、自动进样器或手动进样。

三、进样操作1.样品准备：将待测样品准备成液体或气体状态，并按需求配制标准品和内标品。

2.进样方式选择：根据实验要求选择合适的进样方式，将样品注入进样室或安装自动进样器。

3.进样参数设置：在控制面板上选择进样参数设置，输入进样量、进样速度和进样方式等参数。

4.进样操作：按下控制面板上的进样按钮，开始进行进样操作。

检查屏幕显示的进样曲线和峰面积，确保进样质量良好。

四、开始分析1.方法设置：在控制面板上选择方法设置，输入色谱柱类型、流速和温度梯度等参数。

2.柱箱温度：按实验要求设置柱箱温度，并等待柱温稳定。

3.运行方法：在控制面板上选择运行方法，开始分析过程。

观察屏幕显示的色谱图和报告结果。

4.数据处理：将分析得到的数据导出，进行数据处理和分析。

五、仪器维护1.柱更换：当柱子老化或失效时，根据操作手册的指导进行柱更换操作。

2.清洁仪器：定期清洁仪器内部和外部，避免化学物质残留和灰尘积累。

3.校准仪器：定期进行仪器的校正和调整，确保分析结果的准确性和可靠性。

4.维护记录：记录每次维护、校准和更换操作的时间和详细情况，方便后续追踪维护情况。

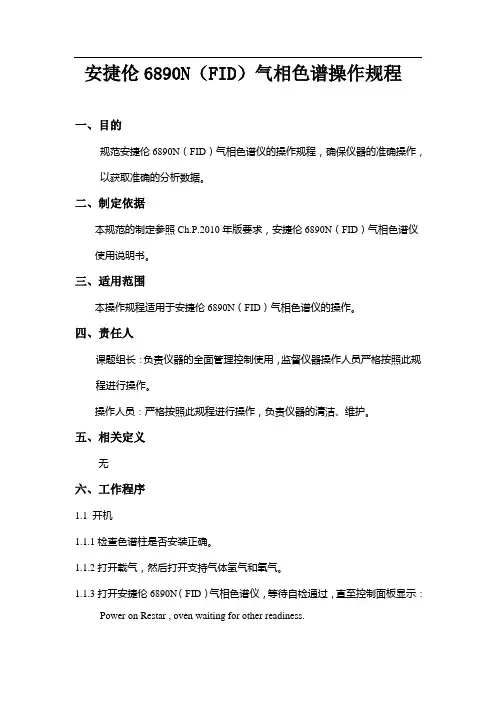

安捷伦6890N（FID）气相色谱操作规程一、目的规范安捷伦6890N（FID）气相色谱仪的操作规程，确保仪器的准确操作，以获取准确的分析数据。

二、制定依据本规范的制定参照Ch.P.2010年版要求，安捷伦6890N（FID）气相色谱仪使用说明书。

三、适用范围本操作规程适用于安捷伦6890N（FID）气相色谱仪的操作。

四、责任人课题组长：负责仪器的全面管理控制使用，监督仪器操作人员严格按照此规程进行操作。

操作人员：严格按照此规程进行操作，负责仪器的清洁、维护。

五、相关定义无六、工作程序1.1开机1.1.1检查色谱柱是否安装正确。

1.1.2打开载气，然后打开支持气体氢气和氧气。

1.1.3打开安捷伦6890N（FID）气相色谱仪，等待自检通过，直至控制面板显示：Power on Restar , oven waiting for other readiness.Press INFO for more.1.1.4打开Chemstation工作站。

1.1.4.1在View选项中勾选：Method and Run Control，Show Top Toolbar, Show Status Toolbar，Sampling Diagram，Instrument diagram，Chemstation Status Commandline选项，使其在主面板显示。

1.1.4.2点示Instrument diagram面板上的任意图标，如oven）进入仪器设置界面。

─点击Columns图标，检查色谱柱型号及信息是否与实际相符，若不符，点击右侧Change选项，进行色谱柱设置。

─点击Install Column，检查是否有所需要的色谱柱信息。

若有，将合适的色谱柱点击确认后，点击OK确认；若没有合适的色谱柱，则点击Add，新建色谱柱信息。

─在Inventory# for new column中输入色谱柱名称，点击OK进入参数设定界面。

6890N 气相色谱仪操作步骤一、仪器设备：1、进样口：毛细柱进样口（分流/不分流）2、色谱柱：毛细柱3、检测器：氢火焰离子化检测器（FID ）二、气体准备：1、高纯氢气（≥99.999%）： SPH-300型氢气发生器2、干燥空气：SPB-3全自动空气源3、高纯氮气（≥99.999%）：氮气钢瓶三、基本操作步骤：1、开机操作步骤：1.1先打开气源：空气发生器（0.4MPa ）、氢气发生器（4kg/cm 2）、氮气罐阀门（0.5MPa ）；1.2 打开计算机，进入Windows2000画面；1.3 打开6890N 气相色谱主机的电源开关；1.4 待仪器自检完毕，双击“Instrument 1 Online ”图标，化学工作站自动与主机连接，此时主机显示屏上显示“Loading...”；当化学工作站与主机连接成功后，主机上“Remote ”信号灯会亮。

2、进样运行操作步骤：2.1选择“Method and Run Control”（方法与运行控制）；根据检测目的不同选择不同的运行方法。

2.2如需修改方法中的运行参数，在“Inlets”（进样口参数设定）、“Columns”（柱参数设定）“Oven”（柱箱温度参数设定）、“Detectors”（检测器参数设定）窗口中设定运行参数，在修改后点击“Apply”（应用）；2.2.1设置温度时应注意，进样口温度能达到气化温度即可，柱温必须低于柱子最高温度20℃，检测器温度应大于等于柱温；2.2.2可以根据不同的样品选择程序升温；2.2.3载气的压力与流量已设置好，一般无须改变；检测器中氢气与空气的流量比为1︰10左右，补偿气流量通常与氢气流量相同，但如果检测器点火失败，可适当调整各种气体的流量。

2.3在“RunControl”（运行控制）中选择“Sample info…”（样品信息），输入操作者姓名、样品名称、文件名、备注等，点击“OK”确认；2.4当仪器运行参数未达到设定要求时，电脑显示“Not Ready”，主机上“Not Ready”指示红灯亮，此时可按主机上“Status”（状态）查询主机当前状况；2.5当仪器运行参数达到设定要求时，电脑显示“Ready”，主机上“Not Ready”指示红灯熄灭，准备进样；如选择节约载气模式，则电脑显示“Ready”，主机上“Not Ready”指示红灯一直亮，节约载气模式指示灯也一直亮。

安捷伦6890N 气相色谱操作方法一.开机过程分为以下步骤1.连接气体：打开氮气、干空气、氢气的气阀，接通气体；2.接通电源：打开稳压电源；3.开机：气相色谱仪的电源开关在左下角，按下电源键接通电源，然后启动电脑；4.启动化学站：点击桌面上的图标，进入工作站。

二.建立方法：1. 点击“方法”—“新建方法”。

“方法”—“编辑完整方法”。

弹出编辑方法对话框，点击“确定”。

弹出“方法信息”对话框，点击“确定”。

2．弹出“选择进样源/位置”对话框，选择进样方式和进样器位置，点击“确定”。

3．弹出“仪器|编辑|柱箱：（6890）”对话框，设置柱箱温度。

4．点击进样器，设置自动进样器参数。

5．点击进样口，选择进样口并设置进样口条件。

6．点击色谱柱，选择色谱柱并设置色谱柱参数。

7．点击检测器，选择检测器并设置检测器参数。

8．弹出对话框，然后保持默认参数，一直点击确定。

9．保存方法。

菜单栏点击“方法”—“保存方法”。

三．建立序列：单个进样无须建立序列，批量进样需建立序列。

1．菜单栏点击“序列”—“序列表”。

弹出序列表对话框，设置序列参数，栏点确定。

2．菜单栏点击“序列”—“保存序列”。

四.检测过程1.调用序列：点击“序列”—“调用序列”，选择目标序列，确定；2.调用方法：点击“方法”—“调用方法”，选择目标方法，确定；3.运行样品：点击“运行方法任务”键或，待准备就绪后点击“开始”，检测样品。

五.数据处理样品检测完毕后会自动生成数据报告，可直接打印。

进入数据选择界面，选择相应数据，确定；2.调出数据后会出现波形图，其左下方为文件信息，记录数据的保存路径、检测时间、检测方法、操作者等信息；3.波形图右下方为波形数据，记录测出峰的峰高、峰面积等信息，选择目标峰，记录峰信息；4.峰校正：如果系统自动积分的峰不理想，可通过手动调整，进行重新积分。

六.关机样品检测完毕后，必须待检测器和柱箱温度降到50°Ｃ以下才能关机。

Agilent 6890N GC 色谱仪简易操作流程1.1 开机1.1.1 打开气源空气泵、氮气、氢气（不要求某一气体必须达到一定压力后再打开其他气源），气源稳定时压力约为0.4MPa，氮气和氢气纯度必须达到99.999%，否则影响试验结果。

1.1.2 打开计算机，进入Windows XP画面1.1.3 打开6890N GC电源开关色谱柱升到试验温度需要一定时间，所以在实际操作中不需要等到气源稳定后再开机，（如果有疑问也建议稳定气源开机）1.1.4在计算机桌面上点开图标“仪器1联机”或“仪器2联机”化学工作站自动与6890N通讯，此时6890N显示屏上显示“Loading”，即进入了工作站界面。

1.2 检查试验条件参数是否有误1.2.1 调用方法从“方法”菜单中选择“调用方法”选择“ASTM3606.M”或“ASTM4815.M”，ASTM 3606方法是测苯、甲苯含量的方法，ASTM4815是测氧含量的方法。

1.2.2 进样器设置“仪器1联机”对应的是ASTM 3606苯、甲苯含量，在“仪器”菜单中的“选择进样源/位置”画面中选择“手动”，并选择所用的进样口的物理位置为“前”。

“仪器2联机”对应的是ASTM 4815氧含量，使用自动液体进样器，在“仪器”菜单中的“选择进样源/位置”画面中选择“GC进样器”，并选择所用的进样口物理位置为“前”。

点击“确定”进入下一画面。

1.2.3 进样器参数检查点击“进样器”图标，进入进样器参数设定画面。

点黑“使用前进样器”，进样量为“1.0”uL，样品-用样品洗针次数（进样前）3次；溶剂A-溶剂A洗针的次数（进样前）3次；溶剂B-溶剂B洗针次数（进样前）3次；推拉针芯次数4次。

1.2.4 柱参数检查ASTM 3606苯、甲苯含量：点击“色谱柱”图标，进入柱参数设定画面，在“色谱柱”下方选择1，“模式”选择“恒定流量”，进样口选择前，检测器选择前，出口选择大气压，流量为20.0mL/min；对于ASTM 4815氧含量：点击“色谱柱”图标，进入柱参数设定画面，在“色谱柱”下方选择1，“模式”选择“恒定压力”，进样口选择前，检测器选择前，出口选择大气压，压力设定值为10.00psi。

Agilent 6890气相色谱仪操作规程
一，开机
1、打开气源（氮气，氢气，空气）。

2、打开计算机，进入win2000界面。

3、打开6890N GC 电源开关。

4、仪器自检完毕，双击Instrument online图标，化学工作站自动与
6890通讯。

二、进样分析
1、从View菜单种选择“Method and run control”画面，设置分析参
数（包括进样口温度，分流比，柱子型号，柱流速，柱温程序，检测器温度，氢气流速，空气流速，补充气流速）。

2、待检测器温度超过150℃时，开始点火，注意观察基线是否平稳。

3、待基线平衡后，就可开始进样分析。

三、关机
1、实验结束后，先熄火，然后关氢气和空气。

2、随即就开始对进样口、柱温箱、检测器等降温。

3、待各部件降温到50℃以下后，退出化学工作站，退出Windows，
关闭计算机。

4、最后关GC电源，关载气。

注意事项：
1，柱老化时切勿将柱的一端街道检测器上，防止污染检测器。

2，柱老化时先通载气10min，在老化，以防空气中的氧气损坏柱子。

3，FPD更换滤光片的步骤：
A，关检测奇迹相应的气体，尤其是电量计。

否则会损坏光电倍增管的。

B，关GC电源。

C，移去PMT管，小心移去已有的滤光片。

换上所需的滤光片，装上PTM管D，开GC 电源。

QTD/TZJ L操06-2004Agilent 6890N 气相色谱仪操作规程一、操作规程1.检查物理连接：外部电源线、电脑与仪器的通讯电缆连接、气源与仪器间的管路连接完好；气相色谱仪内部色谱柱正确安装于进样口与检测器之间。

2.开气：根据所用的检测器选择相应的气体并按需要调节好压力。

3.开机：（1）打开稳压电源开关；（2）打开Agilent 6890N GC 电源开关；（3）打开计算机、打印机电源开关；（4）等各仪器自检完成后进入Windows画面，双击Online图标，化学工作站自动与仪器通讯。

4.测试：待化学工作站与仪器联机成功后即可通过工作站对仪器进行操作，具体方法参照《Agilent 6890 GC化学工作站操作培训教程》。

5.关机：测试结束后，退出化学工作站，在主机键盘上关闭各检测器的气体（H2，Air），同时关闭检测器，降温各热源（Oven temp、Inlet temp、Det temp），待各处温度降下来以后（低于50℃）关闭GC电源，最后关闭载气。

6.关气：关闭所有已打开的气源。

7.数据处理：双击Windows画面中的Offline图标，调用所需的已存储数据进行相关处理，在打印机上输出测试报告。

8.关闭计算机，关闭打印机电源，最后关闭稳压电源。

QTD/TZJ L操06-2004二、注意事项：1.定期检查气路的密封性，尤其应注意H2的安全使用，用毕及时关闭气源。

2.色谱柱安装时需准确控制柱端的伸进长度（进样口出毛细管柱应伸出石墨垫圈尖嘴外1～2 mm；FPD检测器中毛细管伸出长度为153 mm；μECD检测器的柱安装方法为：将柱子完全插到头后向外抽出5 mm，拧紧柱螺母。

）3.测试方法中的仪器参数设定时必须考虑仪器各部分的极限使用范围，确保不超出。

4.定期老化色谱柱时切勿将柱端接到检测器上，以免检测器受污染。

5.经常检查自动进样器上的溶剂瓶与废液瓶，确保前者始终时满、后者始终是空的。

安捷伦6890N气相色谱仪操作规程
1、开机
（1）检查仪器电源线，气路管线连接是否正常，钢瓶压力是否充足。

（2）打开氮气钢瓶总阀，并调节减压阀开关，使其输出的载气压力为0.4Mpa左右。

（3）依次开启热脱附仪、气相色谱仪及电脑电源开关，根据测试样品要求设置热脱附仪样品管的解吸温度，时间，压力及流量等参数。

启动气相色谱仪工作站，根据分析样品要求，点击“仪器视图”窗口，在弹出界面中设置相关的参数值并保存方法。

（4）方法建好后，调出测试样品相应方法，待仪器的各项参数达到设定值后，再开启空气及氢气钢瓶总阀，并调节减压阀，使其输出压力均为0.4Mpa左右，按下仪器点火开关，观察是否点燃。

（5）待基线稳定后开始测试样品。

2、测试样品
观察仪器基线是否稳定，待稳定后注册样品相关信息。

将采样管帽取下，放入热脱附仪解吸管处，依次点击“密封”、“开始”键，准备装载测试样品。

3、关机
分析完样品后，调出已设置好的关机程序，待热脱附仪、气相色谱仪各参数降至预设值后，关闭电脑及仪器，氮气、氢气和空气钢瓶总阀。

4、注意事项
在放入采样管到热脱附仪时，注意采样管方向（两杠的朝上）。

安捷伦6890N操作手册－、开机1，打开载气及支持气，设置减压阀0.3-0.5MPA;2，打开计算机，进入操作系统；3，打开仪器电源，等待仪器自检完毕；4，双击PC 桌面“Online”图标进入工作站。

（在“Offline”下不可以进入“Online”二、关机1，关闭FID、NPD；2，将炉温初始温度设置为50℃，关闭进样口、检测器、辅助加热区温度，退出化学工作站，退出时不保存方法；3，等待各加热区降温至100℃以下，关闭仪器；4，关闭载气及支持气。

三、编辑方法1，选择编辑完整方法：在Method 中选择“Edit Entire Method”在全部四项前“√”，单击“OK”；键入方法注释内容，单击“OK”；按照实际配置选择进样方式，GC Injector-自动进样器、Valve-阀进样、Manual-手动进样，单击“OK”；此界面中Apply 表示执行参数改变但不退出此画面，OK 表示执行并退出，Cancel 表示不执行退出。

分别设置Injector-自动进样器、Valve-阀操作配置、Inlets-进样口、Columns-色谱柱、Oven-柱温箱、Detectors-检测器、Signals-信号、Aux-辅助加热区、Runtime-运行时间表、Options-选项等；设置完毕后，单击“OK”；注意：1.在Inlets-进样口、Columns-色谱柱选项中，由于二者相互关联，在所有与气体相关Flow-流量、Prussure-压力、Average Velocity-平均线速度只需设定一个；2.在Columns-色谱柱选项中，要选择安装与实际一致的色谱柱，连接方式Inlet-进样口、Detector-检测器要选对；3.在Signals-信号选项中，要选中Save Data，并且一定要柱子所连的检测器；4.在Oven，Runtime 的时间，即为采集时间。

单击“OK”；单击“OK”；选择Screen“√”，单击“OK”；选择“Data Acquisition”“Standard Data Analysis”单击“OK”；在Method 菜单中，选择“Save Method.”此选项将覆盖当前方法。

Agilent 6890N GC 基本操作培训教材（中文版工作站）安捷伦科技有限公司生命科学与化学分析事业部客户服务中心免费热线: 800-820-3278仪器场地要求：【环境要求】：1.推荐实验室温度为: 20-27℃, 相对湿度: <75%2.推荐气相色谱仪工作台:长2.3米,宽0.8 米,承重大于100公斤,建议离墙距离 0.4 米以上。

【电源要求】：1.单相交流220V,(+5% ~ -10%),50-60Hz,有单独的良好接地2.若电压不稳,需配置稳压电源,功率大于4千瓦3.准备2个10A扁平三角接线插座，固定在墙上或工作台上供气相色谱仪使用,准备1个合格的万用接线板插座(大于3个10A扁平三角接线插孔)供电脑使用。

【气体要求】：1.当配有 FID,NPD,FPD 检测器时:需配备三种气源,纯度>99.999%,并推荐使用除水过滤器。

高纯氮气N2 (钢瓶)高纯氢气H2 (钢瓶)干燥空气Air (钢瓶)2.当配有ECD 检测器时:只需配备高纯氮气N2, 纯度>99.999%,并要求使用除水和脱氧过滤器。

3.当配有TCD 检测器时:需配备高纯氦气He或氢气H2, 纯度>99.999%,用于安装时样品分析。

4.当配备气体自动进样阀时:需再配动力气(干燥压缩空气Air或普通氮气N2钢瓶)5.使用钢瓶气时,必须配上相应的分压表大于6公斤（0.6M）的减压阀,并且安装试漏。

减压阀出口应配上可接1/8”(约3.2mm)外径铜管的接头。

6.用户可选择使用气体发生器,但必须先通电检查发生器是否工作正常,并检查输出气体的酸碱性,可用PH 试纸保证输出气体为中性。

(建议不要使用)【电脑系统要求】：1.操作系统为：中文WindowsXP+SP2。

2.电脑内存最好512M以上，显示器显示分辨率为1280x1024，安装RJ45网卡，系统安装有TCP/IP网络协议。

3.设电脑为固定IP地址。

手把手教你Agilent GC6890N化学工作站基本操作概要GC6890开机操作过程:1.打开载气(N2或He)空气氢气等气瓶的总阀开关调整载气空气输出气压为约0.5M Pa(FPD空气应调到0.6MPa)氢气调整为0.2M Pa(若有ECD,把ECD的排气管堵头取掉)2.打开气相色谱仪前左下方的电源开关GC进入自检后启动完成提示Power on Successful3.启动电脑进入Windows 系统后4.双击电脑桌面的Instrument 1Online图标进入GC化学工作站Method & RunControl界面5.调用或者编辑相应的操作方法GC6890关机操作过程:1. 根据仪器配备的情况把FID/FPD的Flame(点火)OffNPD的Bead(铷珠电压)OffTCD的Filament(灯丝)Off2. 再把前后Inlet进样口和前后Detector检测器的温度Off,设置Oven炉温为40℃3. 等Oven炉温降到40后把Oven 0ff4. 约等2030分钟后进样口检测器的温度降到100℃以下仪器冷却后先退出GC化学工作站软件再关掉GC的电源(若有ECD,把ECD的排气管堵头堵住)5. 退出电脑Windows系统关掉电脑电源6. 关掉载气空气氢气总阀GC数据采集的操作过程1. 从化学工作站的Method中Edit Entire Method(编辑完整的方法)或者LoadMethod(调用原来已经编好的方法), 一般是方法存在如D:\HPCHEM\1\METHODS\___.M , 即运行此方法2. 手动进样或自动进样器单针进样时从Run control中的Sameple Info(样品信息)建议使用前缀/自动记数建议分类建立子目录建议输入样品名称以备查询3. 待工作站提示Ready(变绿色)仪器基线平衡稳定后自动进样把样品放在 1 位置从Run Control中Run Method开始做样采集数据。

使用方法：一、开机：1. 打开气源（按相应的检测器所需气体）。

2. 打开计算机，进入Windows 界面。

3. 打开6890N GC 电源开关。

4. 待仪器自检完毕，双击Instrument 1 Online 图标，化学工作站自动与6890N 通讯，此时6890N 显示“Loading”。

5. 从“View”菜单中选择“Method and run control”画面，点击“Show top toolbar”，“Show status toolbar”，“Instrument diagram”，“Sampling Diagram”，使其命令前有“√”标志，来调用所需的界面。

二、数据采集方法编辑：1. 开始编辑完整方法从“Method”菜单中选择“Edit Entire Method”项，选中除“Data Analysis”外的三项，点击OK，进入下一界面。

2. 方法信息：在“Method Comments”中输入方法的信息（如，this is for test），点击Ok 进入下一界面。

3. 进样器设置：●如果未使用自动液体进样器7683，则在“Select Injection Source/Location”画面中选择Manual，并选择所用的进样口的物理位置（Front 或Back 或Double）；●如果使用自动液体进样器，则选择GC Injector；●点击Ok，进入下一画面。

4. 柱参数设定：●点“Columns”图标，进入柱参数设定画面，在“Columns”下放选择1 或2，然后点击“Change…”钮；●点击“Add”钮，点击“Increment”钮，点击Ok，从柱子库中选择柱子，点击“Install as columns 1”或“Install as columns 2”；●Mode—选择合适的模式，恒压或恒流；Inlet—柱连接进样口的物理位置；Detector—柱连接检测器的物理位置；Outlet Psi—选择Ambient●选择合适的柱头压、流速、线速度。

G C-6890色相色谱操作安捷伦GC6890系列气相色谱系统是安捷伦最先进、最灵活的气相色谱平台之一，展现了当今最高的气相色谱性能。

它是世界上第一套对压力和流量进行全面电子气路控制(EPC）的气相色谱仪，同时具有完善的功能和高度的自动化。

GC6890操作全部参数由键盘输入，无需手工操作。

卓越的自动阀控制，时钟编程，自动进样器，完善的数据通讯和处理功能，简化操作步骤，易学易用。

国内很多单位都在使用该系列产品。

本文主要对GC-6890色相色谱操作进行一下介绍。

1.操作前的准备色谱柱的安装：柱箱内有两种检测器接口，FID与ECD。

安装时根据色谱柱的外形选择合适的检测器和进样口接口。

先将毛细管柱的两端截取一段（如果是已经使用过的柱子，安装之前一定要分清楚哪个是与进样口相连，哪个是与检测器相连），然后安装。

注意螺帽不用拧的太紧，。

用手指拧紧柱螺帽直至柱被固定，然后用扳手拧紧螺帽1/4 － 1/2 圈，用轻微的力不能将柱从接头上拉下即可。

当柱子与进样口接好后，应该通载气，将接检测器的一端放置在丙酮溶液中，观察是否有气泡，用以判断毛细管柱是否被堵。

2. 仪器的启动2.1 将载气、空气打开。

2.2 接通电源，打开主机、计算机、打印机开关。

待检测器温度上升到150 o C 时打开氢气FID检测器可以点火。

2.3 待各仪器自检完，进入画面。

双击【Configuration Editor】图标，设置数据文件的保存路径，但这里要注意文件夹名字的长度有限制。

双击【online】图标，工作站自动与主机HP6890连接。

下图是进入工作站后的显示界面接下来我们会进入方法与运行控制界面，色谱程序所需要编辑的方法和序列都需要在这个界面里进行。

2.4 方法的编辑与保存单击【View】菜单，选择【Method And Run Control】画面。

单击【Method】菜单，选择【New Method】选项，新建所需方法。

如果使用以前保存的方法则可以单击【Method】菜单，选择【Load Method】选项，选择所需方法。

Agilent6890N气相色谱仪操作规程技术参数1.操作规程1.1 安全操作和使用环境1.1.1 仪器实行专人负责，使用申请的管理原则，使用人员必须经过专门培训，方可独立操作。

1.1.2 使用环境：仪器只适用于无尘，无污染和腐蚀性气体的场合。

1.1.3 仪器使用过程中，如出现报警警示，应迅速更正错误操作或满足仪器运行条件。

如出现故障，应立即报告仪器负责人员和质管室负责人，不得擅自“修理”，做好故障情况登记，并配合有关人员进行故障排除工作。

1.1.4 室温极限范围15～35℃，最佳工作温度20～25℃，相对湿度极限范围15～95%，最佳工作相对湿度范围40～80%。

1.2 使用前准备1.2.1色谱柱选择、安装（只要柱头重新穿过了石墨垫圈，就要切割掉前端一小段）及检测器选择。

1.2.2 检测电源。

1.2.3 仪器使用前检查氮气（N2）、氢气（H2）钢瓶的压力；空气压缩机是否正常（空气、氢气为FID提供）。

1.2.3 把供给气相色谱仪的气体调到适合的压力：氮气0.4~0.5MPa、空气4Bar、氢气0.2MPa。

1.2.4 检查气相色谱主机开关是否设在“关”状态，否则应把其电源开关置于“关”。

1.3 开机1.3.1 开启气相色谱主机电源开关，气相色谱仪进行自检，自检通过后再往下操作。

1.3.2开启电脑主机、打印机电源开关，电脑进入桌面介面后，用鼠标双击工作站图标“Instrument 2 Online”，进入工作站。

1.3.3 在工作站主画面上，View栏下各功能的选择，在它们前面打“√” ，常用的有：Method and Runcontral, Show Status Toolbar, Sampling Diagram, Instrument Diagram, Chemstation Satus, Command Line。

检查View栏最下面的short menu是否出现（若出现Full menu，则单击一次，便可改为Short menu）。

Agilent-6890型气相色谱仪操作规程
1 将载气钢瓶输出阀打开，调节输出气压0.4MPa。

2 用检漏液对载气气路连接处检漏，若漏气则进行处理。

其它气路（如氢气、空气等）同样进行检漏。

3 打开稳压电源，打开仪器电源开关启动仪器主机。

4 开启电脑工作站，调入预先设定方法，选择合适的工作条件（如温度、流量、检测器类型、积分起始时间、衰减、量程、噪声、起始峰宽等）并检查各参数设置。

点击开始，运行方法。

5 仪器稳定一段时间后，检查基线是否平稳。

若使用火焰检测器则可以开启火焰检测器开始键，检查基线；若使用热导检测器则需待仪器各部位升温稳定后再开启检测器开始键，检查基线。

6 待仪器基线平稳正常工作后，方可开始分析测试。

7 分析工作完成后，调入关机方法，关闭检测器，仪器各部位降温，关闭氢气、空气。

8 待温度降至室温左右时，关闭载气阀门。

待载气钢瓶分压降为零后关闭仪器开关，退出工作站。

9 关闭计算机，打印机及稳压电源开关。

注意事项：
1 仪器使用环境温度5～35℃，相对湿度85%以下，避免阳光直射。

2 调节柱箱温度时不得超过色谱柱最高使用温度。

3 检测器恒温箱要先升温，再升柱箱温度，最后升进样口温度。

4 关机时要先降进样口、柱温箱、检测器温度，待温度降为室温后方可关闭载气，以防检测器被污染。

5 若长期不进行样品分析，须定期开机，打开气路，运行方法空白，检查基线是否异常，并定期检查、老化色谱柱。

气相色谱仪6890n （手动进样器，双通道）开机，打开氢气、空气发生器。

注意检查气体发生器的排空阀是否拧1.打开载气气瓶N2紧；2.打开计算机，进入联机工作站；3.打开6890n GC主机电源开关；数据采集方法编辑1.方法编辑：从“方法”菜单中选择“编辑完整方法”项，选择前两项，点击确定。

2.方法信息：在“方法注释”中输入方法的信息（如测试方法），确定；3.进样器设置：在“选择进样源/置”界面中选择“手动”，并根据需要选择所用的进样口的物理位置（前或后或两个），点击“应用”；4.填充柱进样口参数设定：点击“进样口”图标进入进样口设定画面。

点击“应用”上方的下拉式箭头，选中进样口的位置选项（前或后）；点击“载气”右方的下拉式箭头，选择N;2点击“模式”右方的下拉式箭头，选择进样方式为“不分流”（或“分流”方式），在“设定值”下方的空白框内输入进样口温度，然后点中加热器，输入温度，输入分流比，自动计算得出总流量与分流流量；在“分流口吹扫流量”右边的空白框内输入吹扫流量和时间（如0.75min和60ml/min）;点击应用；5.色谱柱参数设定：点击“色谱柱”图标，在“色谱柱”下方选择柱1或柱2，然后依次点击“改变”“添加”“增量”“确定”，从柱子库中选择试验所需的柱子，则该柱子的最大耐高温及液膜厚度显示在窗口下方，点击确定，点击“安装为色谱柱1”或“安装为色谱柱2”。

（填充柱不定义）选择合适的模式，恒压或恒流模式；选择实际的进样口物理位置（前或后）和检测器的物理位置（前或后）；选择合适的压力、流速和线速度（三者只输入一个即可），点击应用；6.柱温箱参数设定：点击“柱箱”图标，根据样品需要输入初始温度，点击“打开”左边的方框，柱箱配置的参数保持不变。

如有需要可以设定程序升温，点击应用。

7.FID检测器参数设定：点击“检测器”图标，进入检测器参数设定。

点击“应用”上方的下拉式箭头，选择检测器的位置（前或后）；在“设定值”下方的空白框内输入各参数：如H：35ml/min; Air：350ml/min；2：25ml/min；并选中“打开”下面除“恒定柱流量检测器温度：300℃；辅助气N2和尾吹气流量”选项的所有参数，点击“应用”。

安捷伦6890N气相色谱仪操作规程1.1 １开启主机,进入连机状态打开载气及支持气,设置减压阀0.3－0.5MPA。

1.2 打开主机电源，并等待主机通过自检。

1.3 打开计算机，进入操作系统；双击PC桌面Online图标进入工作站。

2 编辑整个方法，主要编辑采集参数2.1 从View菜单中选择Method and Run control画面。

2.2 打开Method菜单，单击Edit Entirmethod ,进入画面，先选择各项，单击OK。

2.3 写出方法信息，如果使用自动进样器，选择HPGC Injector；若手动进样，则选择Manual。

2.4 进入仪器控制参数编辑画面，（Instrument Edit Columnsl 6890）设定相应参数值，每设好一种参数，点击Apply，最后一个参数编辑完成，点击OK。

2.5 编好仪器控制参数后，即会进入到积分参数设定的画图，单击OK，跳过积分参数，编辑后进入报告设定画面，设定报告。

2.6 保存方法。

打开Method菜单，选择Save as Method 输入一个新名字。

3 样品分析3.1 调出在线窗口。

如果没有基线显示，单击Change 键，从中选择要观测的信号，单击OK后，可见蓝色基线显示。

3.2 填写样品信息，从Run Control 中选择Sumple Info，填写样品信息后单击OK。

3.3 待观测到基线比较平坦后，在色谱仪上进样品，在键盘上按Start启动运行。

3.4 实验结束时，在仪器控制参数中关闭检测器工作状态，将各功能块降温，待柱温降至室温，其它部分降至100℃以下时，退出化学工作站，关闭色谱仪电源，并关闭所有气源。

4 数据分析4.1 启动化学工作站的Off line 状态，进入数据分析Data Analysis画面。

4.2 调出数据文件（3）进行图谱优化，从Graphics中选择signal Operation，选择Autoscale，并将时间范围选为0到3分钟后，单击OK。
