通信机房配套标准化电源设计要点
电源，作为信号输送的重要组成部分，它给通信系统带来稳定的能源支持，是一种电气设备，它的体系结构和发展都深刻的影响到整个通信系统的安全可靠性。
因此，对于通信机房来说，必须对其配套电源设计进行一定的规划，以确保通信机房的正常运行。
本文以实际应用为背景，介绍通信机房配套电源设计的要点，包括电源的负载容量、系统的链接方式、备用系统的设置等。
首先，在设计通信机房配套电源系统时，必须确定系统的负载能力，并确定是否需要备用系统，这是系统设计的基础条件，可以根据实际需求来调整负载容量，以满足用户的要求。
其次，在实施系统设计时，必须正确选择电源的链接方式，包括公用电源和备用电源，以确保系统的稳定性和可靠性。
此外，应考虑备用系统的建设，以确保系统的安全性，这些备用系统可以采用发电机、电池系统等方式来提供电力支持。
最后，在制定电源设计方案时，应考虑电源链路的布置，以求得电源系统的高效运行，这对整个系统的可靠性有很大的影响。
总而言之，为了确保通信机房配套电源设计的可靠性，应实施以上各项规定，包括确定负载容量、正确选择系统链接方式、采用备用系统、布置晶闸管等，保证电源的安全可靠运行。
正确的电源设计可以确保通信机房的安全可靠运行，使得整个通信系统的性能得到充分发挥，实现通信的高效可靠。
电源是提供稳定电源的关键设备，也是保证系统安全可靠运行的重要基础，因此，重视电源设计是涉及到通信机房电源配置的必要要
求。
正确选择和合理设计电源系统，确保电源的可靠性，使用户能够得到满意的效果，从而实现整个通信系统的稳定发展。

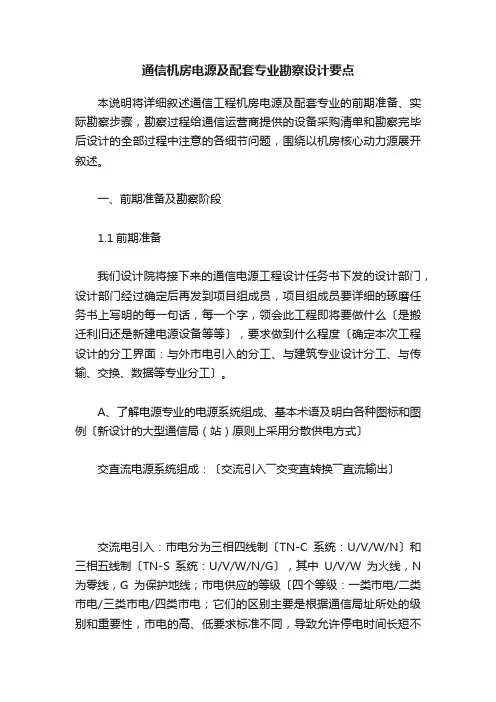

通信机房电源及配套专业勘察设计要点本说明将详细叙述通信工程机房电源及配套专业的前期准备、实际勘察步骤，勘察过程给通信运营商提供的设备采购清单和勘察完毕后设计的全部过程中注意的各细节问题，围绕以机房核心动力源展开叙述。
一、前期准备及勘察阶段1.1前期准备我们设计院将接下来的通信电源工程设计任务书下发的设计部门，设计部门经过确定后再发到项目组成员，项目组成员要详细的琢磨任务书上写明的每一句话，每一个字，领会此工程即将要做什么〔是搬迁利旧还是新建电源设备等等〕，要求做到什么程度〔确定本次工程设计的分工界面：与外市电引入的分工、与建筑专业设计分工、与传输、交换、数据等专业分工〕。
A、了解电源专业的电源系统组成、基本术语及明白各种图标和图例〔新设计的大型通信局（站）原则上采用分散供电方式〕交直流电源系统组成：〔交流引入――交变直转换――直流输出〕交流电引入：市电分为三相四线制〔TN-C系统：U/V/W/N〕和三相五线制〔TN-S系统：U/V/W/N/G〕，其中U/V/W为火线，N 为零线，G为保护地线；市电供应的等级〔四个等级：一类市电/二类市电/三类市电/四类市电；它们的区别主要是根据通信局址所处的级别和重要性，市电的高、低要求标准不同，导致允许停电时间长短不同〕及电费费率体制〔照明和通信系统用电是单独计费还是统一计费，会导致设计中交流电源线接法不同；比如现在局方照明系统和通信系统费率体制相同，则照明系统和通信系统直接可以在同一个交流配电输出柜内引接；如果它们费率体制不相同，则照明系统和通信系统则不可以在同一交流输出柜内引接，照明系统或通信系统其一应该在另装计费器（电表）下的交流系统输出端子引接〕。
N（零）W（火）V（火）U（火）交流电源线选取：现代通信通常选择RVVZ1000和RVVZ221000两种电源线型号。
RVVZ1000表示高阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房内绝大部分场合；RVVZ221000表示锴装高阻燃铜芯聚氯乙烯阻燃聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房地槽、地沟等易于挤压破损的场合。
通信机房电源及配套勘察设计要点通信机房电源及配套勘察设计是通信工程建设中非常重要的一部分，能够确保通信系统的稳定性和可靠性。
以下是通信机房电源及配套勘察设计的要点。
一、勘察设计前的准备勘察设计前需要确认通信机房的用电量、用电负荷和用电环境等，以便确定合适的电源和配套设施，确定如何配合设计方案确定通信机房其它设施的选型和规格。
二、电源的选型根据通信机房的用电量和用电负荷来选择合适的电源。
通信机房最常用的两种电源是直流电源和交流电源。
直流电源的优点是稳定性较好，适合于对电源要求较高的设备，而交流电源则更适合于灵活性较强的设备，一般情况下需要做好交流电与直流电的转换。
三、电池系统的设计电池系统是保证通信系统从电源故障中正常运行并保护设备的备用电源，必须保证电池的能量足以支持设备在电源故障时的需要，同时还需要将电池的参数、工作环境、充电及放电控制等情况考虑进去。
四、监控系统的设计监控系统是对整个通信机房电源系统进行实时监控，包括电源设备的监控和电池状态的监控等。
必须保证监控系统与设备系统的数据传输正常，这样才能将电源故障发现得更早并尽快解决问题。
五、配套设施设计通信机房电源与配套设施要求完整，必须保证电源与其他设施关系良好。
例如，表示装置、电线管、后备电源、接地系统等，都必须按照电源所需的精度进行设计。
六、机房排布在机房的设计中，必须合理规划电源与其他设施的位置，并保证电源稳定性等要求，确保机房安全和运行的正常情况。
如何使用安全、优质的材料，以及合适的机房方案，还需要建筑工程师、房屋装饰工程师、优化方案工程师的共同努力。
七、设备选型设备的选型要根据通信机房电源及配套要求。
电源系统、UPS系统、控制系统、监控系统等设备都需要根据需要进行选型，以保证机房的电源稳定性。
八、清洁与检修对于电源及其配套设施，还需要进行定期的清洁和检修。
要制定相关的维护和检修计划，确保设备的长期稳定运行。
同时还要做好机房的防护工作，以防止火灾等突发事件。

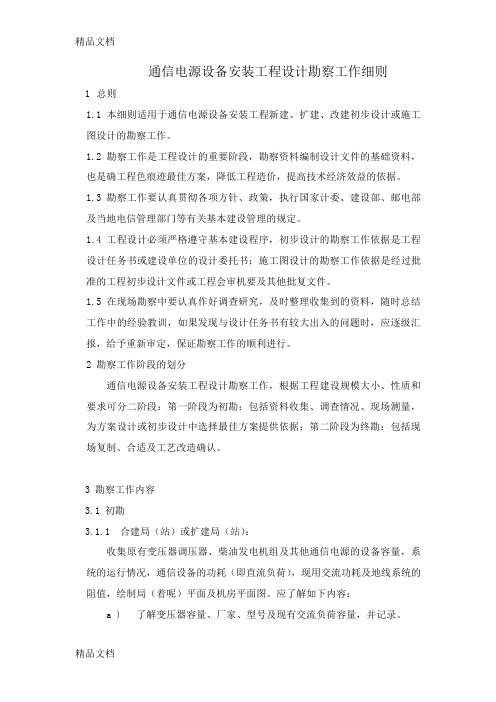

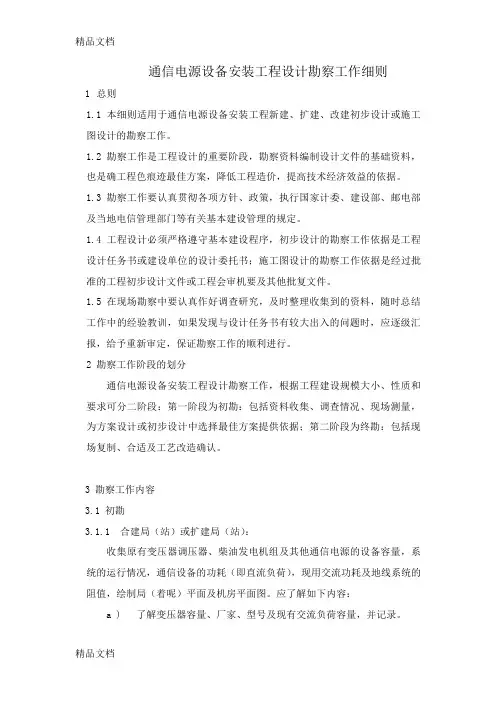

通信电源设备安装工程设计勘察工作细则1总则1.1 本细则适用于通信电源设备安装工程新建、扩建、改建初步设计或施工图设计的勘察工作。
1.2 勘察工作是工程设计的重要阶段，勘察资料编制设计文件的基础资料，也是确工程色痕迹最佳方案，降低工程造价，提高技术经济效益的依据。
1.3 勘察工作要认真贯彻各项方针、政策，执行国家计委、建设部、邮电部及当地电信管理部门等有关基本建设管理的规定。
1.4 工程设计必须严格遵守基本建设程序，初步设计的勘察工作依据是工程设计任务书或建设单位的设计委托书；施工图设计的勘察工作依据是经过批准的工程初步设计文件或工程会审机要及其他批复文件。
1.5 在现场勘察中要认真作好调查研究，及时整理收集到的资料，随时总结工作中的经验教训，如果发现与设计任务书有较大出入的问题时，应逐级汇报，给予重新审定，保证勘察工作的顺利进行。
2 勘察工作阶段的划分通信电源设备安装工程设计勘察工作，根据工程建设规模大小、性质和要求可分二阶段：第一阶段为初勘：包括资料收集、调查情况、现场测量，为方案设计或初步设计中选择最佳方案提供依据；第二阶段为终勘：包括现场复制、合适及工艺改造确认。
3 勘察工作内容3.1 初勘3.1.1 合建局（站）或扩建局（站）：收集原有变压器调压器、柴油发电机组及其他通信电源的设备容量，系统的运行情况，通信设备的功耗（即直流负荷），现用交流功耗及地线系统的阻值，绘制局（着呢）平面及机房平面图。
应了解如下内容：a ) 了解变压器容量、厂家、型号及现有交流负荷容量，并记录。
b) 了解柴油发电机组容量、厂家、型号规格、使用年限、维护情况及现有交流负荷容量，并记录。
c) 了解整流器、直流屏型号、规格及厂家；了解蓄电池型号、规格、现有实际容量，使用年限，厂家及现有直流负荷，并记录。
d) 了解调压器型号、规格，带载容量交流电压波动范围，并记录。
e)了解局（站）内地线系统并测量接地电阻值，并记录年、月、日最大负荷量。
网络通信中的机房设计与建设要点一、介绍随着信息时代的发展，网络通信已成为现代社会不可或缺的一部分。
而机房作为网络通信的核心基础设施，其设计与建设显得尤为重要。
本文将探讨网络通信中的机房设计与建设要点，旨在提供一些有益的指导和建议。
二、机房选址1. 稳定供电：机房选址时应考虑电力供应站的距离和稳定性，以确保机房可以稳定地获取电力。
2. 防洪和防灾：机房应避免选址在容易受洪水、地震等自然灾害影响的区域，以提高机房的安全性。
3. 便利交通：机房应选在交通便利的地点，便于设备的运输和维护。
三、建筑结构设计1. 空间规划：机房的内部空间规划应合理，充分考虑设备的布局和维护通道的设置，确保设备运行时的便捷性和灵活性。
2. 环境控制：机房应建立温湿度控制系统，保持适宜的工作环境，降低设备的故障率。
3. 防火措施：机房应考虑安装自动灭火系统、防火墙等防火设施，以降低火灾风险。
四、设备选购和布局1. 可靠性：选购设备时应优先考虑其可靠性，确保网络通信的稳定性和连续性，减少故障率。
2. 扩展性：机房应考虑未来的扩展需求，选择具有良好扩展性的设备，以适应日益增长的数据流量。
3. 隔离和冷却：机房应设置合理的设备隔离和冷却系统，确保设备的正常运行和散热效果。
五、安全保障1. 电力保障：机房应配备备用电源系统，以应对突发停电和电力波动，保障网络连续性。
2. 数据备份：机房应定期进行数据备份，并建立可靠的数据恢复机制，以防数据丢失和风险损失。
3. 安全监控：机房应配备安全监控系统，包括视频监控、门禁系统等，确保机房安全。
六、维护与管理1. 定期巡检：机房应定期进行巡检和维护，及时发现和解决故障，以保证网络通信的稳定性。
2. 清洁管理：机房内部应保持整洁和清洁，避免灰尘和杂物对设备的影响。
3. 安全培训：机房工作人员应接受相关的安全培训，提高其应急处理和维护技能，确保机房运行的可靠性。
七、未来发展趋势1. 绿色环保：未来的机房设计和建设应更加注重节能减排和环境保护，采用新能源和能效设备。
网络通信的快速发展使得机房成为了现代通信网络中不可或缺的一环。
在信息高速公路上，机房的设计与建设是确保网络畅通无阻的关键所在。
本文将从机房的选址、布局规划、设备配置、电力供应以及安全管理等方面，探讨网络通信中的机房设计与建设要点。
第一部分：选址与布局规划机房的选址是影响机房设计与建设的首要因素之一。
首先，选址应远离地质灾害、化工厂等危险区域，确保机房的安全性。
其次，应考虑到所选址地的基础设施与交通便利性，以方便通信设备的安装和维护。
此外，选址时还需要考虑周边环境，避免高电磁辐射、高温等不利因素对机房正常运行的影响。
布局规划是机房设计的一个重要环节。
机房内部的合理布局可以提高设备的利用率和工作效率。
常见的布局设计包括前端区域、机柜区域、机房走道区域等。
前端区域作为网络设备接入区，应该布置网络交换设备、安全设备等。
机柜区域则用于放置服务器、存储设备等，可以根据需求划分成多个区域，提高空间利用率。
机房走道区域应保留足够的通道空间，方便工作人员操作设备。
第二部分：设备配置与电力供应设备配置是机房设计的关键环节之一。
在选择设备时，应根据网络通信需求与机房容量进行合理搭配。
例如，选择能够满足高带宽需求的路由器、交换机等网络设备；根据存储需求选择合适的服务器、硬盘阵列等存储设备。
此外，在选购设备时应注意设备的可扩展性，以便在未来的网络升级中能够支持更高的需求。
电力供应是机房设计与建设过程中不可忽视的一项要点。
机房中的设备需要稳定可靠的电力供应，以保证网络的正常运行。
在机房建设中，应考虑到电源的备份与冗余配置，避免单点故障对整个机房产生影响。
此外，还应采取有效的电源监控与管理措施，及时检测电压波动、温度升高等问题，避免设备损坏或火灾等安全隐患。
第三部分：安全管理网络通信中的机房设计与建设离不开安全管理的重要性。
首先，应设置严格的门禁措施和监控设备，以确保机房的安全。
只有授权人员才能进入机房，通过身份验证系统进行访问控制。
本说明将详细叙述通信工程机房电源及配套专业的前期准备、实际勘察步骤，勘察过程给通信运营商提供的设备采购清单和勘察完毕后设计的全部过程中注意的各细节问题，围绕以机房核心动力源展开叙述。
一、前期准备及勘察阶段1.1 前期准备我们设计院将接下来的通信电源工程设计任务书下发的设计部门，设计部门经过确定后再发到项目组成员，项目组成员要详细的琢磨任务书上写明的每一句话，每一个字，领会此工程即将要做什么〔是搬迁利旧还是新建电源设备等等〕，要求做到什么程度〔确定本次工程设计的分工界面：与外市电引入的分工、与建筑专业设计分工、与传输、交换、数据等专业分工〕。
A、了解电源专业的电源系统组成、基本术语及明白各种图标和图例〔新设计的大型通信局（站）原则上采用分散供电方式〕交直流电源系统组成：〔交流引入――交变直转换――直流输出〕交流电引入：市电分为三相四线制〔TN-C系统：U/V/W/N〕和三相五线制〔TN-S 系统：U/V/W/N/G〕，其中U/V/W为火线，N为零线，G为保护地线；市电供应的等级〔四个等级：一类市电/二类市电/三类市电/四类市电；它们的区别主要是根据通信局址所处的级别和重要性，市电的高、低要求标准不同，导致允许停电时间长短不同〕及电费费率体制〔照明和通信系统用电是单独计费还是统一计费，会导致设计中交流电源线接法不同；比如现在局方照明系统和通信系统费率体制相同，则照明系统和通信系统直接可以在同一个交流配电输出柜内引接；如果它们费率体制不相同，则照明系统和通信系统则不可以在同一交流输出柜内引接，照明系统或通信系统其一应该在另装计费器（电表）下的交流系统输出端子引接〕。
N（零）W（火）V（火）U（火）交流电源线选取：现代通信通常选择RVVZ 1000和RVVZ22 1000两种电源线型号。
RVVZ 1000表示高阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房内绝大部分场合；RVVZ22 1000表示锴装高阻燃铜芯聚氯乙烯阻燃聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房地槽、地沟等易于挤压破损的场合。
在机房设备搬迁改造工程设计中，如果遇到通信机房内的电源线采用BV等系列的情况，除非运营商特殊要求，搬迁改造后新增的电源线首选RVVZ系列。
下图体现了RVVZ 1000（3芯＋1芯）电源线缆的内部结构，内含4条线，例如：RVVZ 1000（3*25＋1*16）mm2表示这条电源线内含3条25 mm2的电源线和1条16 mm2的电源线，共计4条线；如果采用RVVZ 1000（3芯＋2芯）的电源缆线，则电缆内应含5条线，表示方法同上所述。
如果在通信工程中采用RVVZ1000〔3芯＋1芯〕或者RVVZ 1000〔3芯＋2芯〕的线，那么这条电源线一定是交流电源线而不是直流电源线。
三相四线（U、V、W、N）交流屏、整流器（或高频开关电源）应设有分级防雷装置：①防雷分级（按冲击电流分级）通信电源设备的防雷分为A、B、C三级〔如上图所示〕。
②通信电源耐冲击能力通信电源设备应能承受模拟冲击电压的波形为1.2/50µs，模拟冲击电流波形为8/20µs。
冲击电流波幅值： 1级≥3KVA、2级≥10KVA、3级≥20KVA在工程设计中：A级防雷由市电引入专业负责，B、C级防雷由设备厂家按防雷标准配置。
需要说明的是：基站中运营商自行定做的壁挂交流配电箱有时可能不会配置防雷装置，此时，我们要对防雷装置做补充设计，选择好防雷装置后，将其并接到交流配电箱输入端，防雷装置U、V、W三相前端必须接熔断器，N相不接。
不间断电源设备UPS：主要用途：电信系统的计算机网络管理、计费系统和集中监控系统；UPS主机柜输出为交流电，一般情况下UPS蓄电池组由UPS设备厂家自带，一个UPS主机配1组蓄电池。
UPS输出电源为保证电源〔当市电停电后，UPS蓄电池组经直流逆变成交流后提供给UPS主机电源，UPS主机提供给负载，延长供电时间，保证各系统的安全可靠性〕。
中小型机房UPS通常以下面方式运行〔两路电源引入〕：大型综合机房UPS通常以下面方式运行〔两路电源引入〕：交流配电柜/屏/箱和UPS机柜内均设有零线排〔N排〕和机壳保护地排〔PE排〕，需要说明的是不要将两种排混为一摊，一定要区分清楚，机柜内接线排上通常会体现出零线排和保护地排的标示〔N或PE〕，交流保护地排〔PE〕引线一定要单独从地网引线。
为确保电源供电系统的安全可靠性，我们在设计中一定要围绕多路〔2路市电〕、多种〔油机/移动发电机/太阳能供电〕、多套〔UPS主机双机并机〕“三多”供电方式进行。
交流配电柜的容量表示方法：380V/400A或380V/630A等等〔具体详见交流容量系列〕。
交流备用电源（2路市电/油机）：综合局内油机和市电转换在ATS〔市电/油机转换屏〕，市电和市电转换在集中配电机房交流配电柜；基站内采用的转换方式通常为移动汽油机和交流配电箱内转换〔基站内市电停电后，蓄电池组会短时间提供电源，同时，基站机房监控系统故障信息上传到监控中心，监控中心会通知基站维护人员将移动发电机拉到基站内，此时将交流配电屏/箱打开，将移动发电机4条交流输出电源线并接至交流配电屏/箱市电输入端子，最后将移动发电机启动，等市电供电恢复后再拆下即可〕。
下图表示了两路市电引入的情况〔人工转换和自动转换〕：直流电源输出：整个电源系统直流供电电分为两大部分：一部分是电力电池机房直流配电柜和电池间的直流部分，另一部分是直流配电柜输出至负载部分〔或分级输出至负载〕。
直流电源线选取：除运营商特殊要求，优先选择RVVZ 1000电源线型号。
RVVZ 1000表示高阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆（电缆耐压1000V ），适用于除个别设备厂家自带电源线外的通信机房内直流供电场合。
下图是直流配电柜输出端子直流电源线的接法，了解并掌握。
需要注意的是直流第一路市电引入 第二路市电引入电能计量表 市电和市电转换手柄配电柜内有电源工作地排和机壳保护地排两种接线排。
工作地和保护地具体区分如下所述：保护地：为了保护工作人员的安全而设置的地，使用方式是把各种设备裸露在外的金属外壳接地。
工作地：为了使设备正常工作选用的基准工作电压把各种设备的地相连。
工作地排在通信工程上要使用负电压的原因：工程设计中总遇到－24V、－48V、－60V等术语，那么为什么非用负表示呢？通讯上经常使用负电压供电，把正极接地，主要是为了防止锈蚀，这样可以减少由于继电器线圈或电缆金属电皮绝缘不良产生的电蚀作用，因而使继电器和电缆金属外皮受到损坏。
因为在电蚀时，金属离子在化学反应时是正极向负极移动的。
大家知道通讯设备都是以铜、铁、碳等作为主要零部件，在自然状态下，铁很快会锈蚀。
正极接地也可以使外线电缆的芯线不致因绝缘不良产生的小电流而使芯线受到腐蚀。
但在给运营商提供的电源设备订购表中设备容量不必写成“负，”。
例如：某直流配电柜容量最终确定电流为2000A，那么此直流配电柜订购清单写成：48V/2000A直流配电柜。
负48伏在设计上只是电源线实际接法的体现。
熟悉一下电源输出的构件〔空开和熔丝〕：勘察机房电源专业其中的一项就是详细标示出电源内部各个端子占用、空余情况，特别是在机房搬迁、设备改造过程中更是不可避免的，直接接触的就是电源输出的构件空开或者熔丝。
熔丝或空开的体积大小、型号、容量都有差异，故在实际勘察中要明确熔丝或空开的型号、容量等。
体积大小可以这样认为：容量大的体积就大，容量小的体积就小；型号：每个厂家的标示型号都是不一样的，在熔丝或空开表面就能看见；容量：在其表面均有标示，空开容量标示通常是：C16A、C32A、C63A等，熔丝容量标示通常直接为32A、63A、200A、400A等。
勘察中还有一点需要注意：通信机房内现有的直流电源机柜内输出单元每排可放多少A的空开多少个，可放几排。
空开或熔丝物理安装结构、位置一定要表示清楚，不要只记录多少A容量的空开/熔丝有多少个，因为机柜内的位置是有限的，每排能容下的空开或熔丝个数是一定的，一旦在设计中需要调换空开或熔丝的情况，能不能安装就成问题。
例如：勘察中只有200A的熔丝，设计中需要400A的熔丝，400A熔丝的容量比200A的大，体积也就大，安装到原位置就不一定能适合，故需要特别注意。
（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。
（2）通信设备熔体额定电流＝（1.5～1.7）×通信设备负荷电流。
列柜形式总电源分路电源告警电源路数熔断器（断路器）系列A路数熔断器（断路器）系列A路数熔断器A窄架单路63，80，100，2008，16，326，10，16，20，25，32单路 3 双路2*8，2*16宽架单路100，200，30016，32，64双路2*8，2*16，2*32熔丝端子空开端子至于在工程中选择多大容量的空开或熔丝，选择单路还是双路，每路多少个端子？这些问题其实很简单：要明确在此机房内将来会安装的设备，了解设备详细的情况〔比如厂家、设备满配功耗/典型值、设备是否主备双路供电、是传输设备、交换设备还是数据设备等〕，摸清这些情况后，通过Imax=P/U算出通信设备最大电流Imax，然后选择空开/熔丝的容量取定为：〔1.5～1.7〕*Imax即可。
举例〔以华为传输设备电源双路――单路输入两种情况〕：A、华为2.5G传输设备〔OPTIX 2500+〕一般均在局内安装，满配功耗约1000W，48V双路供电，则Imax＝P/U＝1000/50=20A，则前端引接端子空开/熔丝容量取定：1.5*20=30A，选32A空开或熔丝，在直流配电柜/列头柜主路〔第一路电源系统内〕空闲32A空开或熔丝引接一路，在备路〔第二路电源系统内〕空闲32A空开或熔丝引接另一路即可；B、对于单路输入的华为传输设备〔Metro 500和Metro 1000〕，通常设备均在基站内安装，最大电流计算方法同上所述，空开或熔丝容量取定为：6A/10A，在直流配电柜/高频开关电源直流输出单元二次下电〔承担基站内重要负载的直流供电〕空闲6A/10A空开引接一路即可。
常用空开的型号选择：NS100/160/250/400/630系列：用于总交流配电箱电源开关；C65系列：用于普通线路保护电源开关；D65系列：用于电动机保护电源开关。
空开的端子结构：5P：用于控制所有相线、中性线及保护地线（U、V、W、N、PE）；4P：用于控制所有相线、中性线（U、V、W、N）；3P：用于控制所有相线（U、V、W）；2P：用于控制某条相线及中性线；1P：用于控制某条相线。
空开与导线：空开的容量不能远大于电源线的最大载流量。
否则当导线电流过大会造成电源线发热容易引起火灾，在设计中严禁采用大开关细导线方式。
