电力通信光缆线路设计施工要点分析

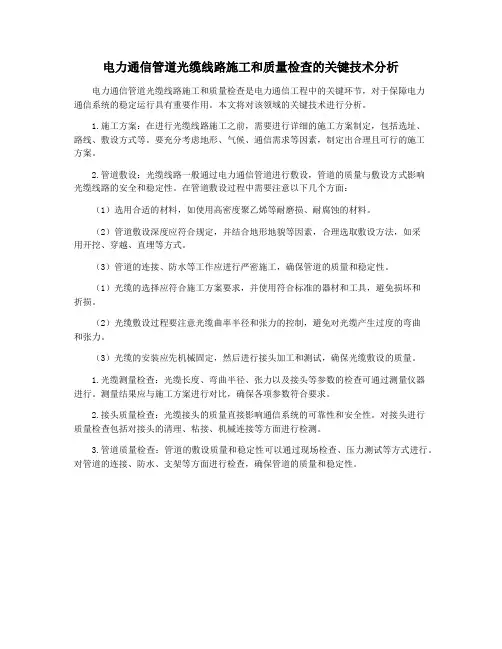

电力通信管道光缆线路施工和质量检查的关键技术分析电力通信管道光缆线路施工和质量检查是电力通信工程中的关键环节，对于保障电力通信系统的稳定运行具有重要作用。

本文将对该领域的关键技术进行分析。

1.施工方案：在进行光缆线路施工之前，需要进行详细的施工方案制定，包括选址、路线、敷设方式等。

要充分考虑地形、气候、通信需求等因素，制定出合理且可行的施工方案。

2.管道敷设：光缆线路一般通过电力通信管道进行敷设，管道的质量与敷设方式影响光缆线路的安全和稳定性。

在管道敷设过程中需要注意以下几个方面：（1）选用合适的材料，如使用高密度聚乙烯等耐磨损、耐腐蚀的材料。

（2）管道敷设深度应符合规定，并结合地形地貌等因素，合理选取敷设方法，如采用开挖、穿越、直埋等方式。

（3）管道的连接、防水等工作应进行严密施工，确保管道的质量和稳定性。

（1）光缆的选择应符合施工方案要求，并使用符合标准的器材和工具，避免损坏和折损。

（2）光缆敷设过程要注意光缆曲率半径和张力的控制，避免对光缆产生过度的弯曲和张力。

（3）光缆的安装应先机械固定，然后进行接头加工和测试，确保光缆敷设的质量。

1.光缆测量检查：光缆长度、弯曲半径、张力以及接头等参数的检查可通过测量仪器进行。

测量结果应与施工方案进行对比，确保各项参数符合要求。

2.接头质量检查：光缆接头的质量直接影响通信系统的可靠性和安全性。

对接头进行质量检查包括对接头的清理、粘接、机械连接等方面进行检测。

3.管道质量检查：管道的敷设质量和稳定性可以通过现场检查、压力测试等方式进行。

对管道的连接、防水、支架等方面进行检查，确保管道的质量和稳定性。

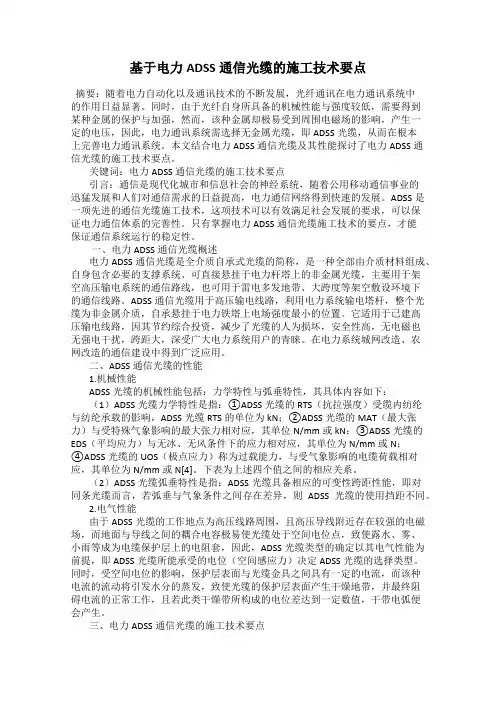

基于电力ADSS通信光缆的施工技术要点摘要：随着电力自动化以及通讯技术的不断发展，光纤通讯在电力通讯系统中的作用日益显著。

同时，由于光纤自身所具备的机械性能与强度较低，需要得到某种金属的保护与加强，然而，该种金属却极易受到周围电磁场的影响，产生一定的电压，因此，电力通讯系统需选择无金属光缆，即ADSS光缆，从而在根本上完善电力通讯系统。

本文结合电力ADSS通信光缆及其性能探讨了电力ADSS通信光缆的施工技术要点。

关键词：电力ADSS通信光缆的施工技术要点引言：通信是现代化城市和信息社会的神经系统，随着公用移动通信事业的迅猛发展和人们对通信需求的日益提高，电力通信网络得到快速的发展。

ADSS是一项先进的通信光缆施工技术，这项技术可以有效满足社会发展的要求，可以保证电力通信体系的完善性。

只有掌握电力ADSS通信光缆施工技术的要点，才能保证通信系统运行的稳定性。

一、电力ADSS通信光缆概述电力ADSS通信光缆是全介质自承式光缆的简称，是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆，主要用于架空高压输电系统的通信路线，也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。

ADSS通信光缆用于高压输电线路，利用电力系统输电塔杆，整个光缆为非金属介质，自承悬挂于电力铁塔上电场强度最小的位置。

它适用于已建高压输电线路，因其节约综合投资，减少了光缆的人为损坏，安全性高，无电磁也无强电干扰，跨距大，深受广大电力系统用户的青睐。

在电力系统城网改造、农网改造的通信建设中得到广泛应用。

二、ADSS通信光缆的性能1.机械性能ADSS光缆的机械性能包括：力学特性与弧垂特性，其具体内容如下：（1）ADSS光缆力学特性是指：①ADSS光缆的RTS（抗拉强度）受缆内纺纶与纺纶承载的影响，ADSS光缆RTS的单位为kN；②ADSS光缆的MAT（最大张力）与受特殊气象影响的最大张力相对应，其单位N/mm或kN；③ADSS光缆的EDS（平均应力）与无冰、无风条件下的应力相对应，其单位为N/mm或N；④ADSS光缆的UOS（极点应力）称为过载能力，与受气象影响的电缆荷载相对应，其单位为N/mm或N[4]。

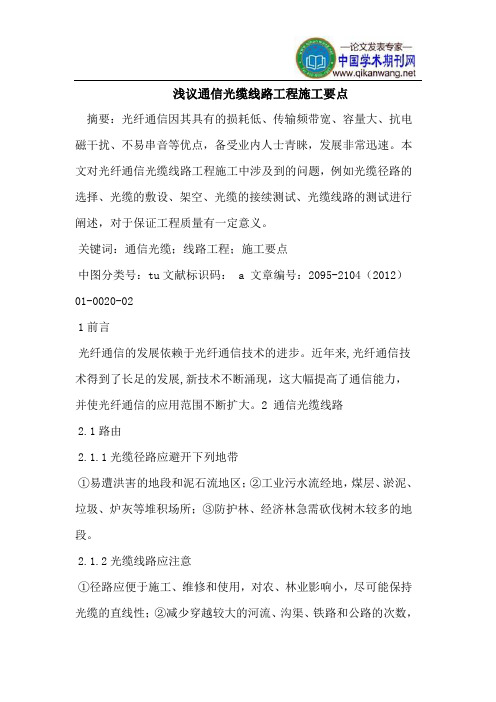

浅议通信光缆线路工程施工要点摘要：光纤通信因其具有的损耗低、传输频带宽、容量大、抗电磁干扰、不易串音等优点，备受业内人士青睐，发展非常迅速。

本文对光纤通信光缆线路工程施工中涉及到的问题，例如光缆径路的选择、光缆的敷设、架空、光缆的接续测试、光缆线路的测试进行阐述，对于保证工程质量有一定意义。

关键词：通信光缆；线路工程；施工要点中图分类号：tu文献标识码： a 文章编号：2095-2104（2012）01-0020-021前言光纤通信的发展依赖于光纤通信技术的进步。

近年来,光纤通信技术得到了长足的发展,新技术不断涌现，这大幅提高了通信能力，并使光纤通信的应用范围不断扩大。

2 通信光缆线路2.1路由2.1.1光缆径路应避开下列地带①易遭洪害的地段和泥石流地区；②工业污水流经地，煤层、淤泥、垃圾、炉灰等堆积场所；③防护林、经济林急需砍伐树木较多的地段。

2.1.2光缆线路应注意①径路应便于施工、维修和使用，对农、林业影响小，尽可能保持光缆的直线性；②减少穿越较大的河流、沟渠、铁路和公路的次数，尽量避开穿越村镇；③不论是山区或平原，尽量避开雷击区，选择好走路径；④光缆进入城市应符合城市建设和规划要求，并经城建局批准，最大限度的保证光缆安全，径路为最短；⑤尽可能不穿越或少穿越城市繁华街道，有条件就利用现有的市话管道，直埋光缆时，径路尽量选择在人行道上。

2.2光缆敷设应符合下列规定（1）直埋深度、与其他建筑物最小间隔距离、防护措施应符合国家规定；（2）同沟敷设光、电缆时，先敷设电缆，后敷设光缆，光缆弯曲半径不应小于光缆外径的15倍；（3）光缆线路的防雷设施设置的地点、区段、数量、方式和防护措施应符合设计要求；（4）接头处光缆接续后余留2~3m，中继站引入口外两个方向各余留2~3m，通信站引入口余留3~5m。

（5）架空光缆架挂时，滑车牵引最大速度应为15m/min,不得突然启动或停止；（6）光缆的垂度应符合设计规定，每个杆上作余留，架空光缆线路在分歧杆、引上杆、终端杆、较深大于1m 的角杆及直线路每隔5~10跟杆，应装设避雷地线；（7）钢绞线吊线及光缆本身均应采用全悬浮式，钢绞线接头处应用塑料瓷绝缘隔电子作电气绝缘，光缆接头处钢绞线吊线及光缆的金属部分不接地。

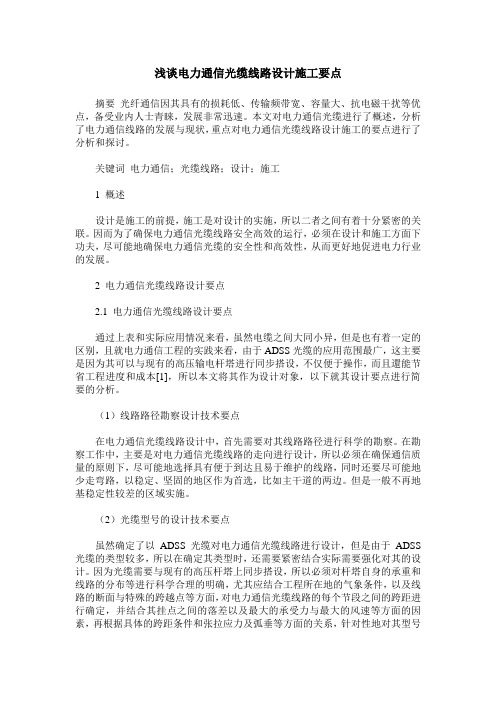

浅谈电力通信光缆线路设计施工要点摘要光纤通信因其具有的损耗低、传输频带宽、容量大、抗电磁干扰等优点，备受业内人士青睐，发展非常迅速。

本文对电力通信光缆进行了概述，分析了电力通信线路的发展与现状，重点对电力通信光缆线路设计施工的要点进行了分析和探讨。

关键词电力通信；光缆线路；设计；施工1 概述设计是施工的前提，施工是对设计的实施，所以二者之间有着十分紧密的关联。

因而为了确保电力通信光缆线路安全高效的运行，必须在设计和施工方面下功夫，尽可能地确保电力通信光缆的安全性和高效性，从而更好地促进电力行业的发展。

2 电力通信光缆线路设计要点2.1 电力通信光缆线路设计要点通过上表和实际应用情况来看，虽然电缆之间大同小异，但是也有着一定的区别，且就电力通信工程的实践来看，由于ADSS光缆的应用范围最广，这主要是因为其可以与现有的高压输电杆塔进行同步搭设，不仅便于操作，而且還能节省工程进度和成本[1]，所以本文将其作为设计对象，以下就其设计要点进行简要的分析。

（1）线路路径勘察设计技术要点在电力通信光缆线路设计中，首先需要对其线路路径进行科学的勘察。

在勘察工作中，主要是对电力通信光缆线路的走向进行设计，所以必须在确保通信质量的原则下，尽可能地选择具有便于到达且易于维护的线路，同时还要尽可能地少走弯路，以稳定、坚固的地区作为首选，比如主干道的两边。

但是一般不再地基稳定性较差的区域实施。

（2）光缆型号的设计技术要点虽然确定了以ADSS光缆对电力通信光缆线路进行设计，但是由于ADSS 光缆的类型较多，所以在确定其类型时，还需要紧密结合实际需要强化对其的设计。

因为光缆需要与现有的高压杆塔上同步搭设，所以必须对杆塔自身的承重和线路的分布等进行科学合理的明确，尤其应结合工程所在地的气象条件，以及线路的断面与特殊的跨越点等方面，对电力通信光缆线路的每个节段之间的跨距进行确定，并结合其挂点之间的落差以及最大的承受力与最大的风速等方面的因素，再根据具体的跨距条件和张拉应力及弧垂等方面的关系，针对性地对其型号进行确定。

光缆线路工程施工技术及工程管理要点分析摘要:在光缆线路工程施工过程中，需要重视如何提高光缆线路施工技术，以此保证光缆线路工程建设质量，基于这一认识，结合工作实际，总结了光缆线路工程施工技术、质量、安全及工程管理的注意事项，也提出了配盘检测、路由复测、光缆测试等关键词技术要点供相关人员参考。

关键词：光缆线路；技术要点；工程管理1、光缆线路工程中光缆线缆敷设及质量、技术要点及措施光缆线路工程中的管道、光缆、杆路建设工作，需严格遵守路由复测、配盘检测、光缆敷设、光缆接续及测试技术要点，主要有：1.1路由复测光缆路由复测是以设计图纸为依据，在光缆线路工程开工后旳首要工作，对光缆经过的线路路由仔细勘查。

并根据勘察情况进行确定光缆敷设旳具体路由位置、敷设方式，为光缆配盘、敷设和保护等提供基础数据，对工程建设任务圆满完成起到保障作用。

其中架空线路以设计图纸为依据，确定杆路路由的走向、长度、杆位、敷设方式，对需穿越的障碍物、公路、河道等做出相应的安全防护措施。

复测距离应根据地形起伏，核算包括接头重叠长度、预留长度、接头盒预留长度等，并确定接头的具体位置和熔接方式。

管道路由复测应按照设计文件的坐标、高程、基准点、中心线进行，包括正负标高、设置高程基准点测量和中心线测量等。

线路施工测量时应核定通信线路穿越铁路、公路、河流、地下管线等障碍的具体位置和保护措施。

路由复测技术人员要对实际场地进行复核测量，要将敷设施工的误差控制在可以接受的范围之内，要对各个施工节点进行细致的检查，结合现场实际环境情况，进行修改路由方案。

如针对光缆线路路由选择环节中，出现了光缆敷设方式调整、路由修改、预留等问题，上报设计单位有关人员，进行重新查勘，重新修正后经过建设单位的审核，方可进入施工阶段。

1.2 配盘检测光缆配盘应根据复测路由计算出光缆敷设总长度及预留要求进行配盘，本地网光缆根据主干光缆和接入层光缆的布局，合理配盘，减少中间环节，尽量做到整盘架设，避免中间接头，以提升光缆配盘和敷设的整体施工质量和安全。

光纤通信工程光缆线路施工技术要点探析摘要随着改革开放的不断发展以及国内经济、科技水平的不断提升，建设工程发展十分迅速，特别是光纤通信工程。

在光纤通信工程的发展过程中，光缆线路的施工质量备受关注与重视。

而要确保光缆线路的施工质量，就必须准确抓住其施工技术要点。

基于此，本文主要探讨光纤通信工程光缆线路的施工技术要点。

关键词光纤通信；光缆线路；施工要点光纤通信是以光纤为传输媒介实现通信信号传输的一种技术。

在光纤通信系统里，为确保通信流量需求，通常会使用多个光缆实施传输，每根光缆又包含了多根光纤，借助光纤实现多路光信号的传输[1]。

光缆通信传输具备速度快、信息量大的特点，是整个光缆通信系统里的重要环节，故探讨其施工技术要点，更好地确保施工质量，是当前急需解决的首要问题。

下面就对此展开论述。

1 要点一——明确线路标志光缆线路的识别标记必须清晰明确，确保施工人员能准确、快速识别。

在标记的时候必须选择最佳的线路敷设方式，整个标志过程尽量做到简洁、明确。

不论管道敷设抑或是直埋光缆都应在地面做好标示，若是野外或山上的架空光缆，则需要设置独立杆路并做好编号。

设置地面标志时应做到安全和醒目，不应将标志设置在建筑物墙上，一来不够明显，容易让人忽视，二来若设有标志的建筑物被拆迁或是受到损毁，就无法找到标志，原本的标志也就失去了作用。

最好分派专人负责线路标志工作，不仅确保线路标志清晰明确，还需定期检查线路标志，若发现有损毁、模糊等情况应及时采取补救措施。

2 要点二——精确测量距离精确测量光缆线路之间的距离、走向、敷设位置、实地勘察有障碍物地段的情况等，才能有效确保光缆电路的敷设质量和施工人员的人身安全。

并且光缆线路的施工路径必须远离铁路路基，其长度的设计也必须以实际测量为基础。

通常来说，设计城市通信管沟是以马路或是人行道为基础，设计和施工很大程度上会受到城市规划的影响，故施工准备阶段必须多次实验及仿真实施。

具体而言，通信管道光缆施工时开挖路面仪测量画线为基础，管道中心线偏差控制在100mm 以内；管道沟回填前需清洁干净，回填的砂子或细土厚度控制在100mm；回填土必须分层夯实，且高出超出地面约100mm；敷设塑料管之前需夯实，然后垫上10cm砂子；组群管道间的缝隙控制在10～15mm，且接续管头要错开，每间隔2～3m可设置衬垫物进行支撑，确保管群形状一致；子管伸出管口长度控制在20～40cm等[2]。

光纤通信工程光缆线路施工技术要点分析摘要：现在社会的发展进程越来越快，人们对于光纤网络技术的追求程度越来越高。

为了实现人们更好的光纤网络和光纤线路的应用效果，必须对施工技术要点进行透彻的分析。

在这个过程中必须了解光纤通信工程信号传递的原理以及信号传输过程中可能的影响方面。

这样才可以更好地进行网络技术的维护。

为了确保实际的光纤网络和光纤线路的应用效果，本文将对此展开探究，希望提高社会对于光纤通信工程的了解程度。

关键词：光纤通信；光缆线路；施工技术；要点前言：光缆通信过程中需要应用的方式有很多，其中最主要的方式是需要借助光缆线路实现信号的传递接收和读取功能。

如果光缆线路出现了质量问题，就会导致整个通信系统的工作效率和工作质量。

严重的情况下，甚至会使人们的交流效果受到极大的阻碍。

因此，在进行光缆信息技术研究的过程中，必须知道其应用的原理和应用的主要媒介，并且安排专业技术人员实施全过程的监督和管理，更有效地控制光缆线路传递信号的质量，并且应该对施工过程的主要方式主要技术手段进行合理的探究。

才可以达到更好的应用效果。

一、关于光纤通信工程的相关概述光缆通信工程是指借助光缆线路实现信号的传递、接收与信息的交互，这个过程体现了国家发展的技术水平，也体现了城市的资源配置情况。

在一定程度上，光缆线路的敷设质量体现了当地的基础工程建设质量。

因为光缆线路与其他基础工时的建设是密不可分的，不可能单独存在。

如果一个地区如果仅仅有光缆线路，那么其没有住房保障和相应的生活品质的保障，一切都将成为空谈。

光纤通信工程与人们的日常生活有着重要的联系，这种联系体现在日常电话的通信生活用电的保障等各个方面，因此其不单纯是一个基础的工程，更是人们生活的基石。

二、光纤通信工程光缆线路施工技术要点分析（一）准备在实际进行光缆通信工程施工之前，应该对施工人员的专业技能和需要用到的光缆材料进行详细的准备[1]。

不可以出现有缺漏的现象，并且应该对设备的好坏进行检查。

通信光缆施工方案详解一、方案背景与目标随着信息技术的发展和网络的普及，通信光缆的需求量逐年增加。

为了满足用户对高速、稳定、安全网络的需求，通信光缆的施工也变得越来越重要。

本方案旨在详细说明通信光缆施工的步骤和要求，确保施工的质量和效率。

二、施工前准备1.方案设计：根据通信光缆的使用需求和地理环境，设计出合理的光缆线路，并确定施工的具体方案。

3.人员培训：确保施工人员具备充分的技术和操作知识，提供相关的培训和指导。

三、施工步骤1.线路勘测：在施工前需要对施工线路进行勘测，确定线路的长度、深度和环境条件等。

2.准备施工道具：根据设计方案和勘测结果，准备好所需的施工道具。

3.线路开挖：根据设计方案和勘测结果，在地面或地下开挖出线路所需的槽槽，保持槽内的平整度。

4.光缆敷设：将光缆从起始点开始沿着预先开挖的槽槽敷设，保持光缆的整齐和张力适中。

5.光纤接头安装：根据需要，在光缆的两端或中间安装光纤接头，确保接头的质量和连接稳定。

6.工程封闭：在光缆敷设和接头安装完成后，将槽槽封闭，确保线路的安全和稳定。

四、注意事项1.施工期间需严格按照设计方案和标准操作，确保施工质量。

2.施工过程中需注意安全，采取必要的防护措施，避免发生事故。

3.施工人员需熟悉光缆敷设和光纤接头安装的操作规程，确保操作正确。

4.施工人员需保持施工现场的整洁，及时清理施工过程中产生的垃圾。

5.施工完成后，需进行线路测试和验收，确保施工质量达到要求。

五、总结通信光缆施工是通信网络建设的重要环节，本方案详细介绍了施工的各个步骤和要求。

通过严格按照设计方案和标准操作，以及合理的准备和安排，可以提高施工效率和质量，确保通信光缆的稳定和安全。

施工人员应严格遵守施工规程，注意施工过程中的安全和保护环境，为用户提供高质量的通信服务。

论通信光缆线路施工技术要点摘要：通信光缆以其传输容量大、中断段的距离较长、体积小、重量轻、抗电磁干扰等的特点，其广泛的应用至干线传输通道建设。

以其高技术含量、高作业标准，对工程施工项目的要求更高。

下面就对通信光缆线路的施工技术进行分析，希望可供相关从业者的参考借鉴。

关键词：通信工程；光缆线路；施工技术前言：本文主要从工程项目的实践情况进行分析，简要的总结了通信光缆线路的施工关键技术要点，对怎样把握施工技术，保证通信光缆线路的安全以及优质传输进行探讨。

1 光缆线路径路复测的要点1.1 在工程项目的施工之前，需按照设计文件、定侧台帐等对光缆的径路做好复测的工作，在复测的时候，应核对线路路由走向和敷设的位置，穿越了障碍物地段位置及处理措施，地下管线和土质的情况，并且提出了分屯运输，敷设方法所需的资料。

1.2 径路的选择需从施工环境条件进行出发，以安全、节约、方便为其主要的宗旨，充分的考虑到施工维护多方面因素，力求方案的最科学化、合理化，绝不可不切实际。

1.3 应注意在有电气化改造规划地站场与区间，光缆的径路需离开铁路的路基，在坡脚下敷设，以避免出现因与接触网杆塔矛盾而不得不迁改近路地情况。

确定了光缆长度限额应满足相关设计的要求，并且在现场实际定测，按照相关的公式进行计算。

光缆的长度=（实际定测长+各种余留长度）*（1+光缆自然弯曲增长率）各种余留长度应满足相关设计规范的要求，其中包含了光缆接头点重叠长度、入孔内弯曲增长等。

光缆取0.7-1.5%自然弯曲的增长率。

2 光缆单盘测试以及配盘的要点2.1 验货在光缆盘入场之后，需检验其外观的质量，盘架的完整性，缆身是否存在着外皮破损及挤压的痕迹，就目测方式挑出受损光缆，测试的时候需要重点检查。

2.2 复检检查光缆激光喷码米标与出厂资料是否符合相关要求，光缆的两端头防护的措施是否妥当，比如：热缩端帽合理性。

2.3 测试使用了OTDR测试单盘各光纤的损耗，长度及单纤曲线，并且认真识别出各单盘端别，并且进行了重新编号，汇总测试的结果，用红油漆把光缆端别，白编号则需标在盘上。
