通信线路勘察设计要点说明

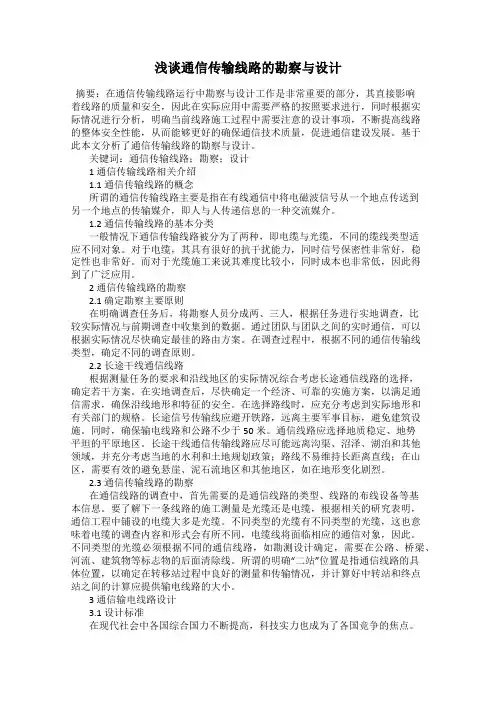

浅谈通信传输线路的勘察与设计摘要：在通信传输线路运行中勘察与设计工作是非常重要的部分，其直接影响着线路的质量和安全，因此在实际应用中需要严格的按照要求进行，同时根据实际情况进行分析，明确当前线路施工过程中需要注意的设计事项，不断提高线路的整体安全性能，从而能够更好的确保通信技术质量，促进通信建设发展。

基于此本文分析了通信传输线路的勘察与设计。

关键词：通信传输线路；勘察；设计1 通信传输线路相关介绍1.1 通信传输线路的概念所谓的通信传输线路主要是指在有线通信中将电磁波信号从一个地点传送到另一个地点的传输媒介，即人与人传递信息的一种交流媒介。

1.2 通信传输线路的基本分类一般情况下通信传输线路被分为了两种，即电缆与光缆，不同的缆线类型适应不同对象。

对于电缆，其具有很好的抗干扰能力，同时信号保密性非常好，稳定性也非常好。

而对于光缆施工来说其难度比较小，同时成本也非常低，因此得到了广泛应用。

2 通信传输线路的勘察2.1 确定勘察主要原则在明确调查任务后，将勘察人员分成两、三人，根据任务进行实地调查，比较实际情况与前期调查中收集到的数据。

通过团队与团队之间的实时通信，可以根据实际情况尽快确定最佳的路由方案。

在调查过程中，根据不同的通信传输线类型，确定不同的调查原则。

2.2 长途干线通信线路根据测量任务的要求和沿线地区的实际情况综合考虑长途通信线路的选择，确定若干方案。

在实地调查后，尽快确定一个经济、可靠的实施方案，以满足通信需求，确保沿线地形和特征的安全。

在选择路线时，应充分考虑到实际地形和有关部门的规格。

长途信号传输线应避开铁路，远离主要军事目标，避免建筑设施。

同时，确保输电线路和公路不少于50米。

通信线路应选择地质稳定、地势平坦的平原地区。

长途干线通信传输线路应尽可能远离沟渠、沼泽、湖泊和其他领域，并充分考虑当地的水利和土地规划政策；路线不易维持长距离直线；在山区，需要有效的避免悬崖、泥石流地区和其他地区，如在地形变化剧烈。

通信线路的勘察及设计要点探讨发布时间：2021-06-17T02:21:38.934Z 来源：《现代电信科技》2021年第1期作者：罗蒋华[导读] 近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。

（广西通信规划设计咨询有限公司广西南宁 530000）摘要：近年来，通信传输线路是支撑整个运行网络的基础，为了保障通信系统的良好运行，需要在传输线路勘察与设计阶段选择最优的勘察线路和设计方式。

通信线路在通常设计过程中，优先考虑利用现有资源，在满足安全与施工的前提下，节省投资，达到传输线路运营的目的。

关键词：通信线路；勘察；设计要点引言伴随着我国迎来商用5G时代，以及“一带一路”战略对我国通信行业带来的大量机遇，无论是新建线路，还是现有线路的扩容，都需要详细研究通信线路的设计应用要求与勘察规范。

可靠稳定的通信线路不仅可以极大地方便人们的沟通与交流，同时也可以带来巨大的经济效益，促进生产要素的互联协同，进而助力经济社会的健康发展。

1通信传输线路概述①通信传输线路的概念。

通信传输线路即为通过人为搭建的物理线路，实现传输通信系统的发射端发射的电磁波信号的目的，其中电磁波作为信息传输的媒介，用来携带实际的编码信息。

无数的通信线路可以组成通信网络，使得身处不同地区的人们可以进行信息沟通。

可见，通信传输线路是通信网络系统可以实现正常工作的基础。

在通信线路的施工前，需要专业勘察人员亲自去施工地区进行现场勘探并结合勘探资源给出具体的线路设计意见，最终由设计团队设计落实施工方案。

可见勘探与设计是线路施工前的重要一环，对顺利施工与安全稳定运营具有重要价值。

②通信传输线路的分类。

目前，我国设计搭建的通信线路主要以光缆与电缆两种形式存在，两者具有不同的优势与劣势，适用于不同的应用场景，在选用时要结合当地的通信需求与经济预算做出权衡。

相比电缆而言光缆的施工难度小，且成本低，适用于对通信条件要求不高的场景。

浅谈通信传输线路的勘察与设计通信传输线路的勘察与设计是确保通信网络顺利运行的重要环节。

本文将从勘察的重要性、主要内容和设计原则三个方面进行浅谈。

首先，通信传输线路的勘察是确保通信网络稳定运行的基础。

在勘察过程中，我们可以了解到现有线路的状况和性能，包括线路长度、传输速率、信号质量等。

通过对现有线路的勘察和评估，可以及时发现问题并采取相应的措施，保证通信网络的正常运行。

其次，通信传输线路的勘察主要包括线路的环境状况、布线情况、线路负载等内容。

在环境状况方面，主要考察线路所处环境的温度、湿度、电磁辐射等因素，以及是否存在可能对线路造成干扰的设备或电源。

在布线情况方面，需要了解线路的长度、走向、穿越的区域和障碍物等情况，以便根据实际情况选择合适的线缆类型和敷设方式。

此外，还需要考察线路的负载情况，包括传输的数据量、频率等因素，以便确定线路的容量和传输速率。

最后，通信传输线路的设计应遵循一些基本原则。

首先，要根据实际需要合理选择线缆类型和敷设方式，以满足通信传输的要求，并考虑后期维护和升级的方便性。

其次，要根据线路的负载情况合理配置传输设备，以确保传输速率和信号质量稳定。

此外，还需要考虑线路的备份和冗余配置，以提高网络的可靠性和容错能力。

最后，要合理考虑线路的安全性和保密性，采取必要的措施防止线路被非法侵入或窃取通信信息。

综上所述，通信传输线路的勘察与设计是建立稳定通信网络的必要步骤。

通过勘察，可以了解线路的实际状况和性能，为网络的设计提供依据；而设计的要点则包括选择适合的线缆和敷设方式、合理配置传输设备以及考虑网络的安全性等。

通过合理的勘察与设计，可以确保通信网络的正常运行和发挥更好的传输效果。

通信勘察设计知识点通信勘察设计是指在通信系统建设过程中，根据工程实际需要进行综合勘察和设计，确保通信设备的布局、融通和性能优良。

通信勘察设计涉及到多个专业领域的知识，下面将对其中几个关键知识点进行介绍。

一、地理环境勘察地理环境勘察是通信勘察设计的基础，它包括地形地貌、气候、水文地质、交通信息等多个方面的内容。

勘察人员需要考虑通信设备在不同地理环境下的适应性，以及如何合理布局和设计通信设备，确保通信系统的正常运行。

二、载波通信技术载波通信技术是通信勘察设计的重要组成部分。

它涉及到信号传输、调制解调、传输介质选择等方面的知识。

在通信勘察设计中，需要根据工程要求选择合适的载波通信技术，确保信号传输的稳定性和可靠性。

三、无线网络设计无线网络设计也是通信勘察设计的重要内容。

无线网络涉及到信号覆盖范围、网络拓扑结构、信号干扰等方面的问题。

在通信勘察设计中，需要根据场地环境和需求选择合适的无线网络设计方案，确保信号的覆盖和传输质量。

四、电力供应系统设计通信设备需要稳定的电力供应才能正常运行，因此电力供应系统的设计也是通信勘察设计的重要内容之一。

电力供应系统设计包括电力输送线路的规划、变电站的选址和设计等方面。

勘察人员需要结合通信设备的功耗和用电需求，确定合理的电力供应方案。

五、通信设备安装与调试通信设备的安装与调试也是通信勘察设计中必不可少的环节。

勘察人员需要对通信设备进行布线并进行相应的调试工作，确保设备能够正常工作。

在安装与调试过程中，需要注意设备的接地、防雷和防护等问题。

六、安全保护设计安全保护设计是为了保证通信设备的安全运行以及人员的安全。

在通信勘察设计中，需要对通信设备进行防火、防盗、防雷等方面的设计和规划。

同时，还需要考虑通信设备与周围环境的协调性，保护自然生态的完整性。

以上是通信勘察设计中的一些重要知识点。

在实际的通信工程中，还需要根据具体的项目需求和实际情况进行综合考虑和设计。

只有全面了解和掌握这些知识点，才能够进行有效的通信勘察设计，确保通信设备的高效运行和系统的可靠性。

线路勘察设计工作重点及要求一、路径选择的原则1、线路两端变电站进出线要考虑线路走廊统一规划，尽量采用双回杆塔出线；2、转角尽量少，尽量避免出现大转角和较困难的交叉跨越；3、尽可能避让通信线、无线电设施以及电台；4、避开军事设施、场、镇、成片房屋及城镇规划区、大型工矿企业及重要通信设施，减少线路工程建设对地方经济发展的影响；5、尽量避让已有的各种矿产采空区、开采区、及规划开采区及险恶地形、不良地质地段，尽量避让林木密集覆盖区；6、尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件；7、充分考虑地形、地貌、避免大档距、大高差、相邻档距相差悬殊及水网、不良地质段；8、减少交叉跨越已建送电线路，特别是高电压等级的送电线路，以降低施工过程中的停电损失，提高运行的安全可靠；9、充分利用已建拟改线路走廊，同时充分考虑与已建送电线路的安全距离；10、综合协调本线路与沿线已建、在建、拟建送电线路、公路、铁路及其它设施间的矛盾；11、充分征求地方政府及有关部门对路径方案的意见和建议。

二、外业收资：1、参与人：电气专业1人、地质专业1人2、使用工具：手执GPS，地质锤等3、工作内容及要求：1）与业主沟通，提前收集两端进出线总平面布置图，初步确定进出线方案，现场核实线路两端变电站总平面布置图，现场确定进出线方案；2）室内初步收集线路沿线区域水文、气象、地质条件，现场核实并补充完善，保证说明书中的相关章节是有依据的、合理的、有说服力的；3）终端变电站，收集线路近期及远期输送容量的情况，以及变电站近期及远期规模情况；4）中间变电站，收集线路近期及远期输送容量情况；5）用手执GPS，到现场定点；6）测量两端进出线方案的相关数据，如电缆长度、终端塔距门架的距离和进线夹角，门架的高程等。

7）选择两个可行的路径方案，两个路径方案沿线必须大致走一遍，在航测图上标示出线路起止点变电站位置、两个方案重要交叉跨越点、规划区范围等；8）在google地图上对路径方案进行优化；9）规划出杆塔型式及数量；10）在航测图上标示出推荐路径方案和比较路径方案，并对两个路径方案做详细的技术比较。

通信线路勘察设计要点1. 引言通信线路勘察设计是通信网络规划和建设的重要环节。

合理的线路设计可以确保通信信号的稳定传输，提高通信系统的可靠性和性能。

本文将介绍通信线路勘察设计的要点，包括线路选址、地质勘查、线路布设等。

2. 线路选址线路选址是指确定通信线路的具体走向和位置。

在线路选址时，需要考虑以下几个方面：2.1 地理环境地理环境包括地形、地貌、水系等因素。

需要选择地形平坦、地貌稳定的地区，避免地形复杂或易发生自然灾害的区域。

同时，需要考虑水系的影响，避免线路过度接近河流等水域。

2.2 道路或铁路条件通信线路通常沿着道路或铁路布设，因此需要考虑道路或铁路的条件。

选择道路或铁路平整、通行便捷的区域，避免因道路狭窄或道路工程施工等原因影响线路的敷设和维护。

2.3 地域保护和管制区域在线路选址时，需要考虑地域保护和管制区域的限制。

避免线路穿越自然保护区、军事禁区等受限区域，确保线路的合法性和安全性。

3. 地质勘查地质勘查是通信线路勘察设计的重要环节之一。

通过地质勘查，可以了解勘察地区的地质条件，为线路的敷设和维护提供参考。

地质勘查需要关注以下几个方面：3.1 地质结构地质结构包括地层结构、断裂带等因素。

需要了解地层的稳定性、断裂带的发育情况等，避免线路经过地质结构不稳定的区域。

3.2 地质灾害地质灾害包括地震、滑坡、泥石流等自然灾害。

需要通过地质勘查，了解勘察地区的地质灾害风险，并针对性地采取相应的防灾措施，确保线路的安全性。

3.3 地下水位需要了解地下水位的深度和变化规律，避免线路埋设在地下水位较高或变化较大的区域，防止地下水对线路的影响。

4. 线路布设线路布设是通信线路勘察设计的关键环节。

合理的线路布设可以提高线路的稳定性和可靠性。

线路布设需要考虑以下几个方面：4.1 线路走向线路走向应根据勘察地区的具体情况进行确定，避免线路经过地质灾害易发区、地下管线区域等。

4.2 线路距离线路的长度应尽量短，避免信号传输的损耗和延迟。

视频通信工程线路勘察与设计通信工程线路勘察与设计通信工程线路勘察与设计指南新建站点接入应根据站点实际情况及设备组网原则确定上联基站，充分利用原有资源。

网络优化应考虑建设的实施性与合理性。

与设备人员相互配合，充分服务好各本地网建设。

一、勘察前的准备：1. 了解本次工程的建设目的与规模，经纬度信息等，确定勘察进度安排；2. 收集前期资料(含原有光缆、管道、杆路、基站等),必须满足本次设计是建立在最新资源之上的,在查勘同时对原有资料进行熟悉及核实；必要时把原有资料打印出来带到现场进行查勘；3. 与客户沟通了解相关配合人员及联系方式，确定勘察时间与勘察路线；4. 勘察工具的准备：测距仪、GPS、相机、电池、记录本、笔等；（测距仪与GPS在出发前应进行校准工作）5. 其他工具准备：开孔器、手套、帽子等；6. 打印好空白勘察报告单，对每天查勘站点进行记录并要求随工人员签字；7. 勘察车辆：a、根据勘察进度安排公司派车；b、自行租车应完成公司相关手续；c、利用甲方车辆根据公司相关规定报销；8. 在勘察工程中手机应处于开机状态，以便与客户和公司相关人员的联系；二、现场勘察要求在分公司相关人员配合下，了解本工程沿线涉及的市政、公路、铁路、水利等方面的规划情况，选择合理可靠的路由。

移动区公司要求：新建路由必须标注参照物及距离参照物的距离，标注关键点（危险点、拐角、起始杆、转角杆、终端杆等）的GPS坐标；标注重点段落(非常规敷设方式如过桥、跨铁路、跨高速路、扶贫过涵洞等)光缆的敷设、施工方式、保护措施及注意事项。

1、架空杆路勘察：路由确定原则：光缆线路路由应考虑安全、稳定、可靠、便于施工和维护。

光缆线路路由应沿靠稳定的公路和尚未规划的农田，线路距公路的距离一般为20～150 米左右，若公路转弯应顺路取直，如沿途遇到其他运营商（电信、移动、联通，广电中一家或几家）及其他杆路时，应尽量采取避让措施，使之满足倒杆距离。

1) 新建杆路：有人区、乡村、团场宜采用8米油木杆；无人区、山区、戈壁可采用7米油木杆；杆路应设计延伸式地线和直埋式地线；杆号牌采用单数电杆安装；2) 新建杆路档距：有人区、乡村、团场为标准档距（40米--50米），无人区、山区、戈壁可适当放大档距（50米—60米）；特殊地区根据现场情况调整；3) 加挂原有杆路：a) 在原有吊线加挂光缆，应考虑原有钢绞线的使用年限是否安全可靠性；b) 在原有吊线加挂光缆，原则上不超过3条光缆，如超过应新设吊线；4) 利用其他运营商杆路：a) 应与分公司相关人员进行沟通是否可以利用，并要求分公司签字确认避免不必要的设计变更等事情的发生。
