通信线路勘察设计要点

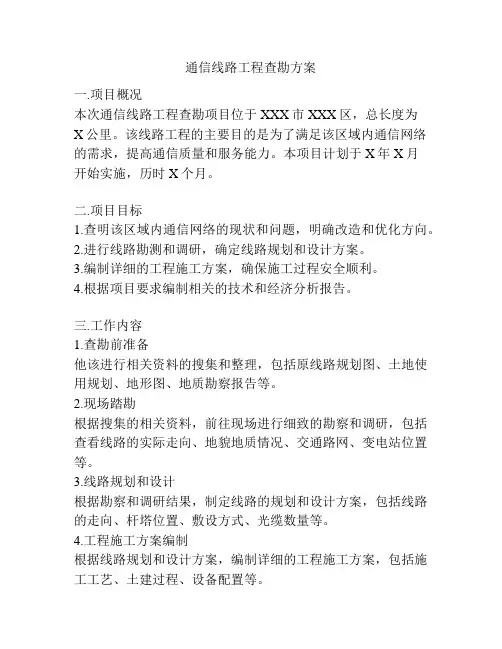

通信线路工程查勘方案一.项目概况本次通信线路工程查勘项目位于XXX市XXX区，总长度为X公里。

该线路工程的主要目的是为了满足该区域内通信网络的需求，提高通信质量和服务能力。

本项目计划于X年X月开始实施，历时X个月。

二.项目目标1.查明该区域内通信网络的现状和问题，明确改造和优化方向。

2.进行线路勘测和调研，确定线路规划和设计方案。

3.编制详细的工程施工方案，确保施工过程安全顺利。

4.根据项目要求编制相关的技术和经济分析报告。

三.工作内容1.查勘前准备他该进行相关资料的搜集和整理，包括原线路规划图、土地使用规划、地形图、地质勘察报告等。

2.现场踏勘根据搜集的相关资料，前往现场进行细致的勘察和调研，包括查看线路的实际走向、地貌地质情况、交通路网、变电站位置等。

3.线路规划和设计根据勘察和调研结果，制定线路的规划和设计方案，包括线路的走向、杆塔位置、敷设方式、光缆数量等。

4.工程施工方案编制根据线路规划和设计方案，编制详细的工程施工方案，包括施工工艺、土建过程、设备配置等。

5.技术经济分析报告编制根据项目要求，对线路工程进行技术和经济分析，编制相关报告。

四.工作过程1.项目启动组织相关人员进行项目启动会议，明确任务分工、工作安排和目标要求。

2.查勘前准备搜集和整理相关资料，准备勘察所需工具和设备。

3.现场踏勘组织工作人员前往现场进行细致的勘察和调研，记录现场情况和采集相关数据。

4.线路规划和设计根据勘察和调研结果，制定线路的规划和设计方案，并进行详细的计算和图纸制作。

5.工程施工方案编制根据线路规划和设计方案，编制详细的工程施工方案，确保施工过程安全顺利。

6.技术经济分析报告编制根据项目要求，对线路工程进行技术和经济分析，编制相关报告，提供决策依据。

7.项目验收组织项目验收并提交相关报告，确保工程质量和进度符合要求。

五.工作计划1.查勘前准备：X天2.现场踏勘：X天3.线路规划和设计：X天4.工程施工方案编制：X天5.技术经济分析报告编制：X天6.项目验收：X天六.工作保障措施1.组建专业的查勘团队，人员配备合理，具备相应的勘察和设计经验。

第三节通信线路工程质量控制一、通信线路工程勘察设计的特殊要求（一）勘察过程应注意的问题1.通信线路路由的选择应注意：（1）必须实地查勘，收集相关资料，经过多方案技术经济比较，选择合理的线路布局和路由；（2）应选取短直、安全、固定、敷设和维护方便的路由，避免走回头线；（3）要充分考虑原有通信管道、通信杆路、通信光、电缆设备的合理利用，以及将来扩建、调整和割接工作的方便，把线路组成一个灵活、稳定而又经济的网络；（4）选择的线路路由应符合城建和土地部门的规定。

同时应考虑路由建筑技术的各种条件，保证技术上的可靠性和经济合理性。

2.通信杆路的确定应注意：（1）在野外应尽量取直，减少角杆，特别避免不必要的迂回和 S弯；杆路在城镇应随街道形状立杆，不应强取直线、往返穿越街道。

避免在狭窄曲折的街道上设置杆路；（2）应尽量减少与高压输电线穿越、平行和接近，以保证通信和施工、维护人员的安全；（二）设计过程应注意的问题1.架空杆路设计1.架空杆路与其他管线、建筑物、树木等净距应符合本地通信线路工程设计规范和长途通信光缆工程设计规范的规定。

2.角杆和终端杆的位置，应考虑有无设置拉线和撑杆的地方和能否满足技术要求。

3.在跨越河流、山谷或其他障碍物当杆距在轻、中负荷区超过100～150m，重、超重负荷区超过80～100m时应设置长杆档飞线跨越。

长杆档跨越装置应根据现场的气象条件、地质土壤和杆线荷载情况，核算杆线强度，并绘制跨越断面施工图和辅助吊线垂度表。

线路负荷区的划分,应根据气象条件按表 8-3-1确定。

表 8-3-1 划分线路负荷区的气象条件注：1、冰凌的密度为 0.9g/cm 3,如果是冰霜混合体，可按其厚度的 1/2折算为冰厚。

2、昀大风速应以气象台自动记录10分钟的平均昀大风速为计算依据。

3、本表摘自《长途通信光缆线路工程设计规范》YD 5102-2005表6.6.11.电杆应避免在以下地点设立：2.)有碍交通、影响市容或影响主要公共建筑物立面美观；3.)在河流岸边容易遭到冲刷或坍塌的地段；4.)电杆的位置有可能损害地面或地下建筑物、设施时。

通信工程勘察方案一、项目概述1.1 项目背景我国通信领域发展迅速，通信基础设施建设成为国家重点工程之一。

为了满足社会经济发展的需要，提高通信网络的安全性和可靠性，必须进行现有通信工程的勘察，对通信工程进行改造和扩建。

本项目是一项新的通信工程的勘察工作。

1.2 项目内容本次通信工程勘察将针对通信工程的设计、施工和运行等各个阶段进行深入的调查和分析。

通过勘察，确定通信工程的建设地点、需求情况以及周边环境，并对存在的问题进行分析和解决。

具体内容包括但不限于通信线路的勘查、通信基站的勘查和通信设备的勘查。

1.3 勘察目标通过本次通信工程的勘察，提供详细的勘察报告，为后续的设计和施工提供数据支持和技术保障。

二、勘察范围2.1 勘察范围本次通信工程的勘察范围将包括勘察地的地形地貌、土地利用、交通情况、地质地貌、水文地质、气象地质等自然地理条件的勘察，通信线路、通信基站及通信设备的勘察等。

2.2 勘察规模本次通信工程的勘察规模为全省通信工程的勘察范围，涵盖大面积的地域。

三、勘察内容3.1 通信线路勘察根据勘察要求，对通信线路的走向、长度、载荷、电力情况、土地使用情况等进行勘察。

通过实地勘察和测量，确定通信线路的走向和线路设计。

3.2 通信基站勘察对通信基站的选址、地形地貌、环境条件、交通等情况进行勘察，确定通信基站的具体选址和建设条件。

3.3 通信设备勘察对通信设备的品牌、型号、功能、安装条件等情况进行勘察，提供通信设备的详细信息和技术参数。

3.4 环境勘察对勘察地的环境因素进行勘察，包括土地利用、地质地貌、交通情况、水文地质、气象地质等自然地理条件的勘察，为勘察结果的科学性提供依据。

四、勘察方法4.1 实地勘察通过实际走访和实地测量，对勘察地进行详细测量和勘察，获得真实、准确的数据。

4.2 调查研究通过文献查询和资料收集，对勘察地区的相关信息进行调查研究，获取勘察所需的详细资料。

4.3 实验分析通过实验室实验和数据分析，对勘察地的土壤、地形地貌、地质地貌、水文地质等方面进行详细分析和鉴定，为勘察结果的准确性提供依据。

浅谈通信传输线路的勘察与设计通信传输线路的勘察与设计是确保通信网络顺利运行的重要环节。

本文将从勘察的重要性、主要内容和设计原则三个方面进行浅谈。

首先，通信传输线路的勘察是确保通信网络稳定运行的基础。

在勘察过程中，我们可以了解到现有线路的状况和性能，包括线路长度、传输速率、信号质量等。

通过对现有线路的勘察和评估，可以及时发现问题并采取相应的措施，保证通信网络的正常运行。

其次，通信传输线路的勘察主要包括线路的环境状况、布线情况、线路负载等内容。

在环境状况方面，主要考察线路所处环境的温度、湿度、电磁辐射等因素，以及是否存在可能对线路造成干扰的设备或电源。

在布线情况方面，需要了解线路的长度、走向、穿越的区域和障碍物等情况，以便根据实际情况选择合适的线缆类型和敷设方式。

此外，还需要考察线路的负载情况，包括传输的数据量、频率等因素，以便确定线路的容量和传输速率。

最后，通信传输线路的设计应遵循一些基本原则。

首先，要根据实际需要合理选择线缆类型和敷设方式，以满足通信传输的要求，并考虑后期维护和升级的方便性。

其次，要根据线路的负载情况合理配置传输设备，以确保传输速率和信号质量稳定。

此外，还需要考虑线路的备份和冗余配置，以提高网络的可靠性和容错能力。

最后，要合理考虑线路的安全性和保密性，采取必要的措施防止线路被非法侵入或窃取通信信息。

综上所述，通信传输线路的勘察与设计是建立稳定通信网络的必要步骤。

通过勘察，可以了解线路的实际状况和性能，为网络的设计提供依据；而设计的要点则包括选择适合的线缆和敷设方式、合理配置传输设备以及考虑网络的安全性等。

通过合理的勘察与设计，可以确保通信网络的正常运行和发挥更好的传输效果。

通信勘察设计知识点通信勘察设计是指在通信系统建设过程中，根据工程实际需要进行综合勘察和设计，确保通信设备的布局、融通和性能优良。

通信勘察设计涉及到多个专业领域的知识，下面将对其中几个关键知识点进行介绍。

一、地理环境勘察地理环境勘察是通信勘察设计的基础，它包括地形地貌、气候、水文地质、交通信息等多个方面的内容。

勘察人员需要考虑通信设备在不同地理环境下的适应性，以及如何合理布局和设计通信设备，确保通信系统的正常运行。

二、载波通信技术载波通信技术是通信勘察设计的重要组成部分。

它涉及到信号传输、调制解调、传输介质选择等方面的知识。

在通信勘察设计中，需要根据工程要求选择合适的载波通信技术，确保信号传输的稳定性和可靠性。

三、无线网络设计无线网络设计也是通信勘察设计的重要内容。

无线网络涉及到信号覆盖范围、网络拓扑结构、信号干扰等方面的问题。

在通信勘察设计中，需要根据场地环境和需求选择合适的无线网络设计方案，确保信号的覆盖和传输质量。

四、电力供应系统设计通信设备需要稳定的电力供应才能正常运行，因此电力供应系统的设计也是通信勘察设计的重要内容之一。

电力供应系统设计包括电力输送线路的规划、变电站的选址和设计等方面。

勘察人员需要结合通信设备的功耗和用电需求，确定合理的电力供应方案。

五、通信设备安装与调试通信设备的安装与调试也是通信勘察设计中必不可少的环节。

勘察人员需要对通信设备进行布线并进行相应的调试工作，确保设备能够正常工作。

在安装与调试过程中，需要注意设备的接地、防雷和防护等问题。

六、安全保护设计安全保护设计是为了保证通信设备的安全运行以及人员的安全。

在通信勘察设计中，需要对通信设备进行防火、防盗、防雷等方面的设计和规划。

同时，还需要考虑通信设备与周围环境的协调性，保护自然生态的完整性。

以上是通信勘察设计中的一些重要知识点。

在实际的通信工程中，还需要根据具体的项目需求和实际情况进行综合考虑和设计。

只有全面了解和掌握这些知识点，才能够进行有效的通信勘察设计，确保通信设备的高效运行和系统的可靠性。

线路勘察设计工作重点及要求一、路径选择的原则1、线路两端变电站进出线要考虑线路走廊统一规划，尽量采用双回杆塔出线；2、转角尽量少，尽量避免出现大转角和较困难的交叉跨越；3、尽可能避让通信线、无线电设施以及电台；4、避开军事设施、场、镇、成片房屋及城镇规划区、大型工矿企业及重要通信设施，减少线路工程建设对地方经济发展的影响；5、尽量避让已有的各种矿产采空区、开采区、及规划开采区及险恶地形、不良地质地段，尽量避让林木密集覆盖区；6、尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件；7、充分考虑地形、地貌、避免大档距、大高差、相邻档距相差悬殊及水网、不良地质段；8、减少交叉跨越已建送电线路，特别是高电压等级的送电线路，以降低施工过程中的停电损失，提高运行的安全可靠；9、充分利用已建拟改线路走廊，同时充分考虑与已建送电线路的安全距离；10、综合协调本线路与沿线已建、在建、拟建送电线路、公路、铁路及其它设施间的矛盾；11、充分征求地方政府及有关部门对路径方案的意见和建议。

二、外业收资：1、参与人：电气专业1人、地质专业1人2、使用工具：手执GPS，地质锤等3、工作内容及要求：1）与业主沟通，提前收集两端进出线总平面布置图，初步确定进出线方案，现场核实线路两端变电站总平面布置图，现场确定进出线方案；2）室内初步收集线路沿线区域水文、气象、地质条件，现场核实并补充完善，保证说明书中的相关章节是有依据的、合理的、有说服力的；3）终端变电站，收集线路近期及远期输送容量的情况，以及变电站近期及远期规模情况；4）中间变电站，收集线路近期及远期输送容量情况；5）用手执GPS，到现场定点；6）测量两端进出线方案的相关数据，如电缆长度、终端塔距门架的距离和进线夹角，门架的高程等。

7）选择两个可行的路径方案，两个路径方案沿线必须大致走一遍，在航测图上标示出线路起止点变电站位置、两个方案重要交叉跨越点、规划区范围等；8）在google地图上对路径方案进行优化；9）规划出杆塔型式及数量；10）在航测图上标示出推荐路径方案和比较路径方案，并对两个路径方案做详细的技术比较。

通信传输线路的勘察与设计分析摘要：新时期，人们对通信工程运行质量、效率提出了更高要求，通信工程数量也不断增多。

在通信工程建设中，通信传输线路前期勘察设计工作十分重要，决定了整个通信工程的运行性能和信号传递质量。

基于此，本文首先提出通信传输线路勘察方法，进而探究通信传输线路的设计措施。

关键词：通信传输线路；勘察；设计引言随着我国科学技术不断发展，智能手机、电脑的普及率进一步提升，人与人之间的交流也变得更加密切，而通信传输成为了当今人们沟通交流的主要渠道。

信息传递中，通信线路发挥着非常重要的媒介作用，特别是光纤技术的出现，进一步减少了信号传递损耗、提高了带宽。

在通信网络体系建设当中，通信传输线路勘察、设计工作具有非常大的作用，不仅决定了通信工程功能是否能够实现，也会直接影响信号传递的稳定性、有效性。

所以，在通信传输线路施工前，必须要做好线路的勘察设计工作。

1.通信传输线路勘察1.1准备工作正式进行通信传输线路勘察前，需要做好充足的准备。

首先，结合现有的勘察资源，对传输线路施工现场有一个初步的了解，并结合实际勘察过程进行对比分析，制定可行性勘察方案，以勘察方案为核心准备好勘察仪器和勘察工具。

1.2勘察要求1.2.1长途干线通信线路在长途干线通信线路选择中，要全面考量线路周边环境、勘察任务标准，制定多方面勘察方案，在完成实地考察工作后，从中选择出最佳的勘察方案，确保勘察工作可以顺利实施。

长途干线通信线路中，要避开交通线路、军事目标、建筑工程等。

选择地势平坦、远离水源、地质稳定、远离灾害的敷设地区，与公路之间至少保持50m距离[1]。

1.2.2进站通信线路与中继通信线路中继通信线路勘察当中，必须要考虑当地网络建设情况，加强和当地电管局沟通，根据当地线路的布设情况进行初期设计，尽可能采用暗敷设计方案，如果不满足暗敷要求可以采用架空形式。

郊区线路勘察中，选择耐腐线路直埋设计，如果要新建线路管线，要根据当地电信管线、城市规划标准进行布设。

本地网及城域网光缆线路工程勘察设计要求根据目前国内电信运营商工程建设的特点，本地网及城域网线路工程所涉及的主要项目是架空/管道光缆敷设安装工程，和通信管道建筑工程。

为了确保施工图设计真正能够指导施工，满足设计的深度要求，特制定本地网及城域网光缆线路工程勘察设计要求，包括架空杆路、利旧杆路、管道及其光缆线路敷设安装等内容的勘察和设计工作的技术要求和设计要求。

请参照执行。

一、通信管道勘察设计要求1.确定管道位置：按市政规划划定红线，确定管道的具体位置，按20米间隔做好不易损坏的醒目标记，确定位置时，注意与周围地上、地下固定建筑设施的隔距必须符合规范要求。

2.确定人、手孔位置：按设计规范及路由实际情况（周边环境、路面坡度变化等）确定直通、分歧人（手）孔位置，根据移动基站及数据接入点位置分布、道路分支等确定分歧人（手）孔位置，直线段直通人（手）孔结合将来数据接入的需要，可按80米左右间隔考虑。

对于勘定的人（手）孔位置，做好标记并编上号，再根据周围设施情况作三角定标。

3.根据其他地下管线地面人井设置情况，确定管道与其他地下管线的交越、接近情况。

根据路面情况，判定路面程式，了解土质类别。

4.确定管道过路、过沟、过河等方式。

当采取在桥侧面附挂管道时，应征得桥梁部门的意见，并协商确定安装固定方法。

5.根据路面变化情况，以及管道底(顶)部与人手孔上下覆间距符合规范要求，确定管道的坡度。

6.量取管道段长（人孔中心点与中心点之间的距离），误差控制在1米之内。

7.量取管道所取路由的公路横向长度，并确定管道、行道树等道路内和道路两侧地面设施在公路或人行道上的横向位置（量取设施中心线到基边的距离）。

8.大管群管道(4孔以上)需进行断面高程测量，选择测点要求：拟设的人手孔点、人手孔前后3米点、人(手)孔间每隔20米点、与其他地下管线交越点、路面高程剧变前后点均需测量高程。

9.提出管道进局、站方案，并测出路由长度和绘制图纸。

10.提出新建管道与原有管道的连通方案，并测出长度和绘制图纸。

通信线路勘察设计要点1. 引言通信线路勘察设计是通信网络规划和建设的重要环节。

合理的线路设计可以确保通信信号的稳定传输，提高通信系统的可靠性和性能。

本文将介绍通信线路勘察设计的要点，包括线路选址、地质勘查、线路布设等。

2. 线路选址线路选址是指确定通信线路的具体走向和位置。

在线路选址时，需要考虑以下几个方面：2.1 地理环境地理环境包括地形、地貌、水系等因素。

需要选择地形平坦、地貌稳定的地区，避免地形复杂或易发生自然灾害的区域。

同时，需要考虑水系的影响，避免线路过度接近河流等水域。

2.2 道路或铁路条件通信线路通常沿着道路或铁路布设，因此需要考虑道路或铁路的条件。

选择道路或铁路平整、通行便捷的区域，避免因道路狭窄或道路工程施工等原因影响线路的敷设和维护。

2.3 地域保护和管制区域在线路选址时，需要考虑地域保护和管制区域的限制。

避免线路穿越自然保护区、军事禁区等受限区域，确保线路的合法性和安全性。

3. 地质勘查地质勘查是通信线路勘察设计的重要环节之一。

通过地质勘查，可以了解勘察地区的地质条件，为线路的敷设和维护提供参考。

地质勘查需要关注以下几个方面：3.1 地质结构地质结构包括地层结构、断裂带等因素。

需要了解地层的稳定性、断裂带的发育情况等，避免线路经过地质结构不稳定的区域。

3.2 地质灾害地质灾害包括地震、滑坡、泥石流等自然灾害。

需要通过地质勘查，了解勘察地区的地质灾害风险，并针对性地采取相应的防灾措施，确保线路的安全性。

3.3 地下水位需要了解地下水位的深度和变化规律，避免线路埋设在地下水位较高或变化较大的区域，防止地下水对线路的影响。

4. 线路布设线路布设是通信线路勘察设计的关键环节。

合理的线路布设可以提高线路的稳定性和可靠性。

线路布设需要考虑以下几个方面：4.1 线路走向线路走向应根据勘察地区的具体情况进行确定，避免线路经过地质灾害易发区、地下管线区域等。

4.2 线路距离线路的长度应尽量短，避免信号传输的损耗和延迟。
