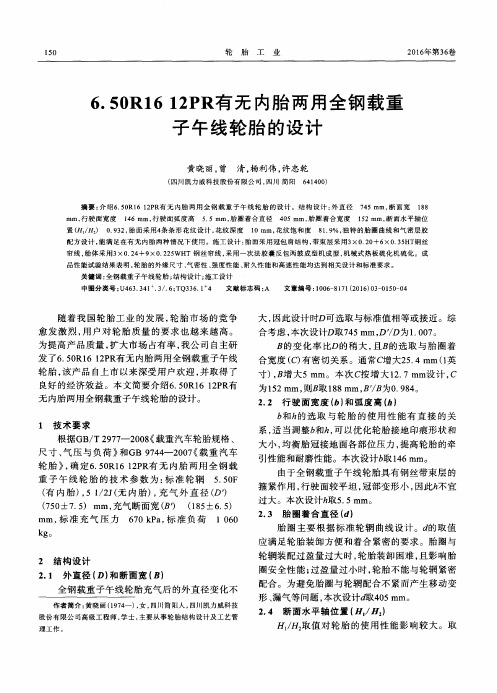

根据广西地区的特殊需求，自主研发了午胎，成品性能试验结果显示，轮胎外缘尺寸、强度性能、耐久性能和高速性能均达到相关设计和标准要求。
全钢轻型载重子午胎；结构设计；施工设计中国橡胶应用技术APPLIED TECHNOLOGYCopyright ©博看网. All Rights Reserved.37中国橡胶应用技术APPLIED TECHNOLOGY气断面宽（B ′）255（244.8～265.2）mm ，标准充气压力（单胎）770kPa ，标准负荷（单胎）2120kg 。
二、结构设计1.外直径（D ）和断面宽（B ）由于子午线轮胎胎冠有多层带束层缠绕，胎冠刚性较大，轮胎周向伸张变形较小，所以轮胎充气后外直径的膨胀率很小，一般变化不大。
断面宽B 值的变化率稍大于外直径D 值，且B 值的选取与胎圈着合宽度（C ）有密切关系。
根据公司类似产品设计经验，本次设计D 取898mm ，B 取265mm 。
2.胎圈着合宽度（C ）该产品标准轮辋使用为6.5，考虑到市场车辆使用轮辋尺寸多为7.0，着合宽度C 在取值时比相应的轮辋宽度略大，本次设计C 取值比标准轮辋宽度加大25.4mm ，取190mm 。
3.行驶面宽度（b ）和弧度高（h ）根据实际需要b 减小，行驶速度提高，肩厚减小；b 增大，行驶速度降低，肩厚增大，驱动性、耐磨性增大。
行驶面宽（b ）与断面宽（B ）之比值，对70、80系列及其以上规格轮胎的b/B 一般取0.7～0.85为宜，本次设计b 取214mm 。
为保证轮胎与路面在行驶面宽度范围内有最大的接地面积，一般h/H 取0.03～0.05为宜，本次设计h 取7.5mm 。
4.断面水平轴位置（H 1 /H 2）水平轴位于轮胎断面最宽点位置，是一条水平的辅助线，位置通常用H 1/H 2表示。
H 1 /H 2＜1，有益于提升冠部耐久性能；H 1/H 2＞1，有益于提升载重能力。
考虑到该产品的载重使用情况，结合设计经验，本次设计H 1/H 2取1.02。
全钢载重子午线冬季专用轮胎及其制备方法一、全钢载重子午线冬季专用轮胎的特点1.良好的抓地力：冬季道路常常潮湿或结冰，全钢载重子午线冬季专用轮胎采用了特殊的花纹设计和橡胶材料配方，具有更好的抓地力，提供更高的牵引力和制动性能。
2.耐低温性能：全钢载重子午线冬季专用轮胎使用了低温硬化的橡胶材料，能够在较低的温度下仍然保持良好的柔软性和弹性，提高了轮胎的抗冻性能和稳定性。
3.抗磨损性能：冬季道路上常有积雪和冰层，对轮胎磨损造成较大影响。
全钢载重子午线冬季专用轮胎采用了高耐磨损的橡胶材料和坚固的轮胎壁设计，能够有效延长轮胎的使用寿命。
二、全钢载重子午线冬季专用轮胎的构造1.轮胎胎体：全钢载重子午线冬季专用轮胎采用全钢结构，即胎体中的帘布层由钢丝编织而成，比传统轮胎的尼龙帘布层更坚固耐用，能够承受更大的载重和压力。
2.花纹设计：全钢载重子午线冬季专用轮胎的花纹设计有助于增加轮胎与道路的摩擦力，提供更好的抓地力和操纵性能。
通常采用V形花纹和蜂窝状排列的花纹，增加轮胎与路面的接触面积，提供更好的牵引力。
3.特殊配方：全钢载重子午线冬季专用轮胎的橡胶材料配方采用了专门针对低温环境的配方，增加了橡胶材料的抗寒性能。
同时，还添加了耐磨损添加剂和抗老化剂，提高了轮胎的耐久性和稳定性。
三、全钢载重子午线冬季专用轮胎的制备方法1.橡胶混炼：将橡胶原料和添加剂按照一定比例混合，通过橡胶切割机将主料和配料分别切割成细颗粒状，然后通过混炼机进行加热、搅拌和塑炼，使橡胶材料达到所需性能。
2.轮胎成型：将混炼好的橡胶料经过薄片机制成相应的胎层，然后按照设计要求进行层叠，最后经过压延机进行成型。
同时将胎体经过模具压制，形成轮胎的外形。
3.花纹加工：通过花纹加工机对轮胎表面进行切削和修整，形成特定的花纹，以增加轮胎与路面的摩擦力和抓地力。
4.后处理：将处理好的轮胎经过硫化机进行硫化，使橡胶材料与添加剂交联，增强轮胎的耐磨损性能和稳定性。
全钢子午线载重轮胎的特点及设计技术一、全钢子午线载重轮胎的特点1.高强度：全钢子午线载重轮胎采用全钢结构，具有更高的强度和刚性，能够承受更大的荷载。
2.耐磨性好：全钢子午线载重轮胎采用耐磨橡胶材料，具有较好的耐磨性能，能够减少轮胎的磨损，延长使用寿命。
3.抗爆性好：全钢子午线载重轮胎采用加强的内衬，能够增加轮胎的耐爆性能，防止爆胎事故的发生。
4.低滚动阻力：全钢子午线载重轮胎的滚动阻力比普通钢丝胎小，能够降低车辆的燃油消耗，提高燃油经济性。
5.稳定性好：全钢子午线载重轮胎采用优化的花纹设计和胎体结构，具有较好的稳定性和操控性，提高了车辆的行驶安全性。
二、全钢子午线载重轮胎的设计技术1.花纹设计：全钢子午线载重轮胎的花纹设计要根据使用情况和道路条件进行优化设计，采用合适的花纹深度和花纹形状，以提供更好的抓地力和排水性能。
2.胎体结构设计：全钢子午线载重轮胎的胎体结构设计要考虑到荷载的承受能力和耐磨性能，采用合适的层数和层间结构，以增加轮胎的强度和稳定性。
3.轮胎材料选择：全钢子午线载重轮胎的材料选择要考虑到轮胎的耐磨性能、耐爆性能和低滚动阻力等要求。
常用的轮胎材料有天然橡胶、合成橡胶、纤维材料等。
4.优化设计：全钢子午线载重轮胎的设计要进行多方面的优化，包括轮胎的外观设计、尺寸设计、花纹排列和胎压等参数的确定，以提高轮胎的整体性能。
三、全钢子午线载重轮胎的应用1.载重能力强：全钢子午线载重轮胎具有较高的载重能力，能够承受更大的荷载，适用于重载工况。
2.抗爆性能好：全钢子午线载重轮胎采用加强的内衬设计，具有较好的耐爆性能，能够有效防止爆胎事故的发生。
3.耐磨性好：全钢子午线载重轮胎采用耐磨橡胶材料，具有良好的耐磨性能，能够延长使用寿命，减少更换次数和维护成本。
4.燃油经济性高：全钢子午线载重轮胎的滚动阻力小，能够降低车辆的燃油消耗，提高燃油经济性。
5.行驶稳定性好：全钢子午线载重轮胎的设计经过优化，具有良好的稳定性和操控性，提高了车辆的行驶安全性。
57中国橡胶应用技术APPLIED TECHNOLOGY能力。
一般H 1/H 2为0.9～1.2，根据使用要求和耐久性能等综合考虑，本次设计H 1/H 2取1.12。
轮胎断面示意如图1所示。
5. 胎面花纹轮胎花纹影响轮胎的操纵性能、抓地性能、驱动性能、舒适性、转向性能、安全及噪音等。
雪地轮胎花纹设计重点要保证花纹的抓地性能、驱动性能及安全性能。
根据轮胎使用条件需要，本次设计采用全轮位的混合型多钢片花纹，3条直线沟，可同时满足轮胎的导向和驱动性能，并增强花纹抓地性能。
为保证抓地性，所有花纹块上镶3条波浪形钢片，波浪形钢片可以有效增强抓地力，并促进胎面散热、避免不规则磨损并提高排水能力，提高轮胎使用寿命。
考虑其他可能的混合路况，花纹沟采用曲折花纹沟底。
花纹沟底部增加凸台和加强筋，增强花纹块强度且起防夹石子作用。
花纹采用变节距设计，花纹深度为13.8mm ，花纹饱和度为71%。
胎面花纹效果如图2所示。
6.有限元分析利用有限元分析软件分析轮胎充气轮廓及胎肩、胎圈位置受力情况，通过优选，确定最终轮胎轮廓及骨架材料等参数。
轮胎胎肩有限元分是示意图如图3所示，轮胎胎圈有限元分是示意图如图4所示。
图1 轮胎断面示意图2 胎面花纹效果三、施工设计1.胎面胎面设计采用双层结构，同时满足耐磨性能和低散热要求，提高轮胎耐久性能。
胎面采用热喂料、冷喂料双复合挤出。
胎面总宽为180mm ，冠宽为130mm ，中厚为15mm ，肩厚为19mm 。
胎面结构示意如图5所示。
2.胎体胎体骨架材料影响轮胎胎侧刚性、转向性能和操纵稳定性。
根据雪地轮胎使用条件及安全倍数验证计算，胎体帘布层采用3+9*0.22NT 钢丝帘线，安全倍数达到6.5。
3.带束层带束层骨架材料决定轮胎冠部强度和刚度，影响轮胎磨耗、转向和安全等性能。
本次设计采用2层带束层结构，第1带束层（工作层）采用3*0.2+6*0.35HT 钢丝帘线，密度55根/10cm ，带束层角度22°；第2带束层（工作层）采用3*0.2+6*0.35HT 钢丝帘线，密度55根/10cm ，带束层角度18°。
11R22.5 16PR载重子午线雪地轮胎的设计万 如 罗花娟 张渭宁陕西延长石油集团橡胶有限公司摘 要：本文介绍了11R22.5 16PR载重子午线雪地轮胎的设计，内容包括结构设计、花纹设计、施工设计等。
成品轮胎测试结果表明，轮胎的外缘尺寸、49应用技术APPLIED TECHNOLOGY较大的接触面积，保证雪地行驶安全性，平衡轮胎的冠部接地压力，本设计b 和h 分别取值为225mm 和10mm 。
3.胎圈着合直径（d ）和着合宽度（C ）为满足轮胎与轮辋紧密配合的需要，减少相互之间的位移与摩擦，胎圈着合直径d 的确定应比相应的轮辋直径稍小1～3mm 。
这样不仅可以满足用户拆装方便的要求，还保证了轮胎气密性。
本设计d 取值569.8mm 。
轮胎趾口位置形状会影响轮胎的刚度、承载性能等，胎圈着合宽度C 的取值一般等于或大于标准轮辋宽度15～25mm ，而胎圈着合宽度C 小于轮辋宽度时可以提高轮胎的耐磨性和侧向刚性。
本设计C 取值240mm ，C 与B 的比值为0.8633。
4.断面水平轴位置（H 1/H 2）轮胎断面水平轴位置是轮胎断面最宽和胎侧最薄的位置，轮胎充气后这里法向变形最大，水平轴位置的设定会影响轮胎胎肩与胎圈位置的应力分布。
考虑到胎圈承载性能与肩部耐久性能，适当上移水平轴，以减小胎圈位置应力，提高承载能力。
一般H 1/H 2为0.9～1.2，综合考虑，本次设计H 1/H 2取0.956。
轮胎断面外轮廓示意见图1。
5.胎面花纹花纹针对中长途牵引车驱动轮位设计，胎面花纹采用4条纵向曲折沟，配以横向沟槽的混合型块状花纹，同时考虑雪地使用要求，花纹块上采用最新的3D 互锁立体钢片设计，有效增大花纹块的刚性，使轮胎具有优越的操控性能和驱动、制动性能。
花纹深度为22mm ，花纹周节数为56，采取3种变节距设计，花纹饱和度72.5%。
轮胎花纹样式平面示意见图2，轮胎花纹样式三维设计效果见图3。
三、施工设计1.胶部件 雪地胎通常使用在冰雪、湿滑等路面上，在低温条件下，雪地胎的硬化程度低于普通轮胎，胶部件配方中提升天然橡胶与白炭黑的比例，增加轮胎的耐寒性和柔顺性，以保证低温状态下轮胎的有效抓地力。
700R16全钢轻型载重子午线轮胎的设计全钢轻型载重子午线轮胎是一种广泛应用于商用车辆的重要部件。
它们在商用车辆行业中承担着承载重量、保证行车安全的重要职责。
因此，设计一种优秀的全钢轻型载重子午线轮胎是一个技术含量相对较高的挑战。
在这篇文章中，我将详细阐述700R16全钢轻型载重子午线轮胎的设计要点和技术要求。
首先，700R16全钢轻型载重子午线轮胎的设计要考虑到各项性能指标。
从结构上看，它应由多层带肩子午线帘布、胎体肩帘布、胎体帘布和胎体层组成。
带肩子午线帘布可以增加轮胎的抗拉强度和侧面刚度，提高轮胎的稳定性和操控性能；胎体肩帘布可以提高轮胎的抗剪强度和冲击吸能能力；胎体帘布可以增加轮胎的稳定性和载重能力；胎体层可以增加轮胎的抗侧滑能力和耐磨性。
其次，700R16全钢轻型载重子午线轮胎的花纹设计也是很重要的一项工作。
轮胎的花纹应具有良好的排水、抓地和降噪性能。
为此，可以采用V型花纹或方块花纹设计，这样可以增加轮胎与地面的接触面积，提高轮胎的抓地性能；同时，在花纹中添加横向沟槽和纵向槽可以提高轮胎的排水性能，降低在潮湿路面上失控的风险；此外，还可以采用多个连续的小花纹块来降低轮胎的噪声。
接下来，700R16全钢轻型载重子午线轮胎的橡胶配方也是设计中需要考虑的因素。
橡胶配方可以根据轮胎使用环境和性能要求来进行调整。
要求使用耐磨橡胶，以增加轮胎的使用寿命；同时，还需要添加抗老化剂，以提高轮胎的使用寿命和耐候性能；此外，还可以根据用户需求来调整轮胎的硬度，以提高轮胎的操控性能和舒适性。
最后，700R16全钢轻型载重子午线轮胎的制造工艺也是设计中需要考虑的因素。
制造工艺应具备高精度、高效率和高自动化的特点，以保证轮胎的质量和生产效率。
可以采用全自动化的生产线，使用先进的生产设备和工艺技术，以保证轮胎的一致性和性能稳定性。
综上所述，700R16全钢轻型载重子午线轮胎的设计要点和技术要求包括结构设计、花纹设计、橡胶配方和制造工艺等方面。
